Измерители перемещений (деформаций) контактные ИПК, 91395-24

Измерители перемещений (деформаций) контактные ИПК (далее по тексту - измерители) предназначены для измерений продольных и поперечных перемещений (деформаций) образцов и изделий из различных материалов в процессе испытания их на растяжение, сжатие и изгиб.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	91395-24
Наименование СИ	Измерители перемещений (деформаций) контактные
Обозначение типа СИ	ИПК
Изготовитель	Общество с ограниченной ответственностью "Метротест" (ООО "Метротест"), Республика Башкортостан, г. Нефтекамск
Год регистрации	2024
Срок свидетельства	26.02.2029
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия измерителей основан на преобразовании удлинения испытываемого образца или изделия в процессе нагружения в электрический сигнал, пропорциональный деформации образца. Полученный сигнал обрабатывается в микропроцессорном контроллере, а результаты измерений перемещений (деформаций) выводятся на устройство ввода - вывода.

Конструктивно измерители состоят из модуля измерений перемещений (деформаций), цифрового микропроцессорного измерительного модуля и устройства ввода-вывода.

Обработка и визуализация измерительной информации от преобразователей перемещений (деформаций) осуществляются с помощью цифрового микропроцессорного измерительного модуля и устройства ввода-вывода.

В качестве устройства ввода-вывода результатов измерений перемещений (деформаций) используют персональный компьютер (далее - ПК) или (и) панель оператора.

Измерители оснащены специальными зажимными подвижными элементами для надежного крепления на испытываемом образце или изделии.

Измерители выпускаются в 40 модификациях: I; II; III; IV; V; VI; VII; VIII; IX; X; Х!; XII; XIII; XIV; XV; XVI; XVII; XVIII; XIX; XX; XXI; XXII; XXIII; XXIV; XXV; XXVI; XXVII; XXVIII; XXIX; XXX; XXXI; XXXII; XXXIII; XXXIV; XXXV; XXXVI; XXXVII; XXXVIII; XXXIX; XL, которые в свою очередь делятся на модели, отличающиеся друг от друга базовой длиной, диапазоном измерений и допустимой погрешностью измерений.

Модификации измерителей имеют обозначение ИПК-А -В - С -D -Е, где

ИПК - измеритель перемещения контактный;

А - температурное исполнение (без обозначения - стандартное; Т - высокотемпературное);

В - конструктивное исполнение (I; II; III; IV; V; VI; VII; VIII; IX; X; XI; XII; XIII; XIV; XV; XVI; XVII; XVIII; XIX; XX; XXI; XXII; XXIII; XXIV; XXV; XXVI; XXVII; XXVIII; XXIX; XXX; XXXI; XXXII; XXXIII; XXXIV; XXXV; XXXVI; XXXVII; XXXVIII; XXXIX; XL);

С - базовая длина (для модификаций I; II; III; IV; V; VI; VII; VIII; IX; X; XI; XII; XIII; XIV; XV; XVI; XVII; XVIII; XIX; XX; XXI; XXII; XXIII; XXIV; XXV; XXIX; XXX; XXXI; XXXII; XXXIII; XXXIV; XXXV; XXXVI; XXXVII; XXXVIII), мм;

D - наибольший предел измерений перемещений (деформаций), мм;

Е - допустимая погрешность измерений перемещений (деформаций) (0,1; 0,2; 0,5; 1; 2).

Измерители модификаций ИПК-Т комплектуются керамическими щупами для проведения высокотемпературных испытаний.

Идентификация измерителей осуществляется методом визуального осмотра корпуса измерителя и расположенной на нем маркировочной таблички, отображающей информацию о типе, модификации, наименовании изготовителя, заводском номере, дате изготовления, знаке утверждения типа. Заводской номер в числовом и буквенном виде, а также знак утверждения типа СИ наносится на маркировочную табличку, расположенную на корпусе измерителя, методом офсетной печати. Пример маркировочной таблички с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 41. Пример места нанесения маркировочных табличек приведен на рисунках 1 и 2.

Общий вид измерителей перемещений (деформаций) контактных ИПК представлен на рисунках 1 - 40. Корпус измерителей может быть изготовлен в разных формах, а также окрашиваться в цвета по заказу, которые могут отличаться от формы и цвета изображенных на рисунках 1 - 40. Пломбировка измерителей перемещений (деформаций) контактных ИПК не предусмотрена.

Нанесение знака поверки на измерители не предусмотрено.

Рисунок 1 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения I

Рисунок 2 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения II

Рисунок 3 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения III

Рисунок 4 - Общий вид измерителей перемещений (деформаций) контактных ИПК

исполнения IV

Рисунок 6 - Общий вид измерителей перемещений (деформаций) контактных ИПК

исполнения VI

Рисунок 5 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения V

Рисунок 7 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения VII

Рисунок 8 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения VIII

Рисунок 9 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения IX

Рисунок 10 - Общий вид измерителей перемещений (деформаций) контактных ИПК

Рисунок 11 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения XI

исполнения X

Рисунок 12 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения XII

Рисунок 13 - Общий вид измерителей перемещений (деформаций) контактных ИПК

Рисунок 14 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения XIV

исполнения XIII

Рисунок 15 - Общий вид измерителей перемещений (деформаций) контактных ИПК

Рисунок 16 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения XVI

исполнения XV

Рисунок 17 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения XVII

Рисунок 18 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения XVIII

Рисунок 19 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения XIX

Рисунок 20 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения XX

Рисунок 21 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения XXI

Рисунок 22 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения XXII

Рисунок 23 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения XXIII

Рисунок 24 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения XXIV

Рисунок 25 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения XXV

Рисунок 26 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения XXVI

Рисунок 27 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения XXVII

Рисунок 28 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения XXVIII

Рисунок 29 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения XXIX

Рисунок 30 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения Т-XXX

Рисунок 31 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения Т-XXXI

Рисунок 32 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения T-XXXII

Рисунок 33 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения T-XXXIII

Рисунок 34 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения T-XXXIV

Рисунок 35 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения T-XXXV

Рисунок 36 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения T-XXXVI

Рисунок 37 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения T-XXXVII

Рисунок 38 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения T-XXXVIII

Рисунок 39 - Общий вид измерителей перемещений (деформаций) контактных ИПК

Рисунок 40 - Общий вид измерителей перемещений (деформаций) контактных ИПК исполнения T-XL

исполнения T-XXXIX

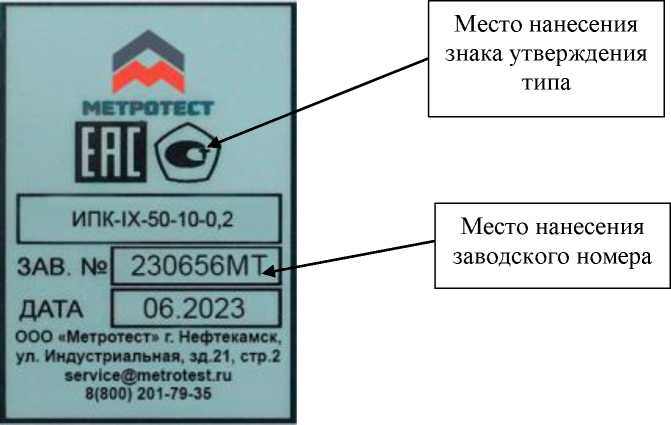

Рисунок 41 - Общий вид маркировочной таблички измерителей перемещений (деформаций) контактных ИПК

Программное обеспечение

Для работы с измерителями используются метрологически значимые программные обеспечения (далее - ПО) «М-Test» или «M-Test АСУ», устанавливаемые на локальном ПК и «MTest View», устанавливаемое на панели оператора для управления измерителем, обработки и хранения результатов измерений.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«М-Test»	«М-Test АСУ»	«MTest View»
Номер версии (идентификационный номер) ПО	не ниже 1.30	не ниже 3.00	не ниже V1.3

Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Базовая длина, мм	Модификация измерителей (параметр D)	Диапазон измерений, мм
Модификация измерителей ИПК-I (II, III)
10	0,5	от -0,5 до 0,5
	1	от -1,0 до 1,0
	2	от -1,0 до 2,0
	2,5	от -1,0 до 2,5
	5	от -1,0 до 5,0
	10	от -1,0 до 10,0
12	0,6	от -0,6 до 0,6
	1,2	от -1,2 до 1,2
	2,4	от -1,2 до 2,4
	3	от -1,2 до 3,0
	6	от -1,2 до 6,0
	12	от -1,2 до 12,0
12,5	0,625	от -0,625 до 0,625
	1,25	от -1,25 до 1,25
	2,5	от -1,25 до 2,5
	3,125	от -1,25 до 3,125
	6,25	от -1,25 до 6,25
	12,5	от -1,25 до 12,5
20	1	от -1,0 до 1,0
	2	от -2,0 до 2,0
	4	от -2,0 до 4,0
	5	от -2,0 до 5,0
	10	от -2,0 до 10,0
	20	от -2,0 до 20,0
25	1,25	от -1,25 до 1,25
	2,5	от -2,5 до 2,5
	5	от -2,5 до 5,0
	6,25	от -2,5 до 6,25
	12,5	от -2,5 до 12,5
	25	от -2,5 до 25,0
30	1,5	от -1,5 до 1,5
	3	от -3,0 до 3,0
	6	от -3,0 до 6,0
	7,5	от -3,0 до 7,5
	15	от -3,0 до 15,0
	30	от -3,0 до 30,0
35	1,75	от -1,75 до 1,75
	3,5	от -3,5 до 3,5
	4	от -3,5 до 4,0

Базовая длина, мм	Модификация измерителей (параметр D)	Диапазон измерений, мм
35	8,75	от -3,5 до 8,75
	17,5	от -3,5 до 17,5
	35	от -3,5 до 35,0
50	2,5	от -2,5 до 2,5
	5	от -5,0 до 5,0
	10	от -5,0 до 10,0
	12,5	от -5,0 до 12,5
	25	от -5,0 до 25,0
	50	от -5,0 до 50,0
75	3,75	от -3,75 до 3,75
	7,5	от -7,5 до 7,5
	15	от -7,5 до 15,0
	18,75	от -7,5 до 18,75
	37,5	от -7,5 до 37,5
	75	от -7,5 до 75,0
80	4	от -4,0 до 4,0
	8	от -8,0 до 8,0
	16	от -8,0 до 16,0
	20	от -8,0 до 20,0
	40	от -8,0 до 40,0
	80	от -8,0 до 80,0
100	5	от -5,0 до 5,0
	10	от -10,0 до 10,0
	20	от -10,0 до 20,0
	25	от -10,0 до 25,0
	50	от -10,0 до 50,0
	100	от -10,0 до 100,0
200	10	от -10,0 до 10,0
	20	от -20,0 до 20,0
	40	от -20,0 до 40,0
	50	от -20,0 до 50,0
	100	от -20,0 до 100,0
	200	от -20,0 до 200,0
250	21,5	от -12,5 до 21,5
	25	от -25,0 до 25,0
	50	от -25,0 до 50,0
	62,5	от -25,0 до 62,5
	125	от -25,0 до 125,0
	250	от -25,0 до 250,0
Модификация измерителей ИПК-IV (V, VI, VII, VIII)
3 (4; 5; 6; 8)	0,5	от -0,5 до 0,5
3 (4; 5; 6; 8)	1	от -1,0 до 1,0

Базовая длина, мм	Модификация измерителей (параметр D)	Диапазон измерений, мм
3 (4; 5; 6; 8)	2	от -1,0 до 2,0
	2,5	от -1,0 до 2,5
	5	от -1,0 до 5,0
	10	от -5,0 до 10,0
	12,5	от -5,0 до 12,5
10 (12; 12,5; 15; 20; 25; 50)	0,5	от -0,5 до 0,5
	1	от -1,0 до 1,0
	2	от -1,0 до 2,0
	2,5	от -2,5 до 2,5
	5	от -2,5 до 5,0
	10	от -5,0 до 10,0
	12,5	от -5,0 до 12,5
Модификация измерителей ИПК-IX (X, XI, XI		I, XIII, XIV)
10 (15; 20; 25; 30; 35; 40; 45; 50; 70; 100; 300; 500)	10	от -10,0 до 10,0
	15	от -15,0 до 15,0
	25	от -25,0 до 25,0
	35	от -35,0 до 35,0
	50	от -50,0 до 50,0
Модификация измерителей ИПК-XV (XVI)
100 (150; 200; 250; 500; 600)	2,5	от -2,5 до 2,5
	6	от -6,0 до 6,0
	12,5	от -6,0 до 12,5
	25	от -6,0 до 25,0
Модификация измерителей ИПК-XVII (XVIII, XIX, XX)
50 (100; 150; 200; 250; 500; 600)	25	до 25,0
	50	до 50,0
	100	до 100,0
Модификация измерителей ИПК-XXI (XXII, XXIII)
10 (12,5; 25; 50)	0,5	от -0,5 до 0,5
	1	от -1,0 до 1,0
	2,5	от -1,0 до 2,5
Моди	шкация измерителей ИПК-XXIV (XXV)
от 20 до 100	125	от 0 до 125,0
	250	от 0 до 250,0
	500	от 0 до 500,0
Модификация измерителей ИПК-XXVI (XXVII, XXVIII)
-	0,25	от -0,25 до 0,25
	0,5	от -0,5 до 0,5
	1	от -1,0 до 1,0
	2	от -2,0 до 2,0
	2,5	от -2,5 до 2,5
	3	от -3,0 до 3,0
	5	от -5,0 до 5,0

Базовая длина, мм	Модификация измерителей (параметр D)	Диапазон измерений, мм
Модификация измерителей ИПК-XX		IX
от 50 до 150	50	от 0,2 до 50
от 50 до 260	60	от 0,2 до 60
Модификация измерителей ИПК-Т-XXX		;xxxi)
10	0,5	от -0,5 до 0,5
	1	от -1,0 до 1,0
	2	от -1,0 до 2,0
	2,5	от -1,0 до 2,5
	5	от -1,0 до 5,0
	10	от -1,0 до 10,0
25	1,25	от -1,25 до 1,25
	2,5	от -2,5 до 2,5
	5	от -2,5 до 5,0
	6,25	от -2,5 до 6,25
	12,5	от -2,5 до 12,5
	25	от -2,5 до 25,0
50	2,5	от -2,5 до 2,5
	5	от -5,0 до 5,0
	10	от -5,0 до 10,0
	12,5	от -5,0 до 12,5
	25	от -5,0 до 25,0
	50	от -5,0 до 50,0
100	5	от -5,0 до 5,0
	10	от -10,0 до 10,0
	20	от -10,0 до 20,0
	25	от -10,0 до 25,0
	50	от -10,0 до 50,0
	100	от -10,0 до 100,0
120	6	от -6,0 до 6,0
	12	от -12,0 до 12,0
	24	от -12,0 до 24,0
	30	от -12,0 до 30,0
	60	от -12,0 до 60,0
	120	от -12,0 до 120,0
125	6,25	от -6,25 до 6,25
	12,5	от -12,5 до 12,5
	25	от -12,5 до 25,0
	31,25	от -12,5 до 31,25
	62,5	от -12,5 до 62,5
	125	от -12,5 до 125,0
250	21,5	от -12,5 до 21,5
250	25	от -25,0 до 25,0

Базовая длина, мм	Модификация измерителей (параметр D)	Диапазон измерений, мм
250	50	от -25,0 до 50,0
	62,5	от -25,0 до 62,5
	125	от -25,0 до 125,0
	250	от -25,0 до 250,0
Модификация измерителей ИПК-Т-XXXII
10	1	от -1,0 до 1,0
	2	от -1,0 до 2,0
	5	от -1,0 до 5,0
	10	от -1,0 до 10,0
12,5	1,25	от -1,25 до 1,25
	2,5	от -1,25 до 2,5
	6,25	от -1,25 до 6,25
	12,5	от -1,25 до 12,5
20	2	от -2,0 до 2,0
	4	от -2,0 до 4,0
	10	от -2,0 до 10,0
	20	от -2,0 до 20,0
25	2,5	от -2,5 до 2,5
	5	от -2,5 до 5,0
	12,5	от -2,5 до 12,5
	25	от -2,5 до 25,0
30	3	от -3,0 до 3,0
	6	от -3,0 до 6,0
	15	от -3,0 до 15,0
	30	от -3,0 до 30,0
40	2	от -2,0 до 2,0
	8	от -2,0 до 8,0
	20	от -2,0 до 20,0
	40	от -2,0 до 40,0
50	5	от -5,0 до 5,0
	10	от -5,0 до 10,0
	25	от -5,0 до 25,0
	50	от -5,0 до 50,0
Модификация измерителей ИПК-Т-ХХХШ
10 (12,5; 25; 50)	0,5	от -0,5 до 0,5
	1	от -1,0 до 1,0
	2,5	от -2,5 до 2,5
Модификация измерителей ИПК-Т-XXXIV
12,5 (25)	1,5	от -1,5 до 1,5
	2	от -1,0 до 2,0
	2,5	от -0,5 до 2,5

Базовая длина, мм	Модификация измерителей (параметр D)	Диапазон измерений, мм
Модификация измерителей ИПК-Т-XXXV (XXXVI, XXXVII)
15	0,75	от -0,75 до 0,75
	1,5	от -1,5 до 1,5
	3	от -3,0 до 3,0
	6	от -6,0 до 6,0
20	1	от -1,0 до 1,0
	2	от -2,0 до 2,0
	4	от -4,0 до 4,0
25	1,25	от -1,25 до 1,25
	2,5	от -2,5 до 2,5
	5	от -5,0 до 5,0
30	1,5	от -1,5 до 1,5
	3	от -3,0 до 3,0
	6	от -6,0 до 6,0
50	10	от -10,0 до 10,0
Модификация измерителей ИПК-Т-XXXVШ
10 (12; 12,5; 20; 25; 50)	2,5	от -0,5 до 2,5
	7,5	от -0,5 до 7,5
	12,5	от -0,5 до 12,5
Модификация измерителей ИПК-Т-XXXIX
-	1,2	от -1,2 до 1,2
-	2,5	от -2,5 до 2,5
Модификация измерителей ИПК-Т-XL
-	0,5	от -0,5 до 0,5
	0,75	от -0,75 до 0,75
	1,5	до 1,5
	2	до 2,0
	5	до 5,0

Таблица 3 - Метрологические характеристики

Исполнение по точности измерений (параметр Е)	Относительная погрешность определения базовой длины, %	Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций) в диапазоне от 0 до 300 мкм включ., мкм	Пределы допускаемой относительной погрешности измерений перемещений (деформаций) в диапазоне св. 300 мкм до наибольшего предела измерений, %
0,1	±0,1	±0,6	±0,1
0,2	±0,2	±0,6	±0,2
0,5	±0,5	±1,5	±0,5
1	±1,0	±3,0	±1,0
2	±2,0	±6,0	±2,0

Таблица 4 - Основные технические характеристики

Модификация	Габаритные размеры датчика навесного, мм, не более			Масса, кг, не более
Модификация	длина	ширина	высота	Масса, кг, не более
ИПК-I	210	40	280	0,53
ИПК-II	150	40	280	0,47
ИПК-Ш	230	40	280	0,55
ИПК-IV	60	40	60	0,29
ИПК-V	180	40	60	0,36
ИПК-VI	250	40	60	0,45
ИПК-VII	150	40	60	0,46
ИПК-VIII	100	40	60	0,32
ИПК-IX	200	70	560	0,83
ИПК-X	200	50	560	0,81
ИПК-XI	350	50	560	0,96
ИПК-XII	350	50	560	0,96
ИПК-XIII	450	50	560	1,06
ипк-xiv	200	50	560	0,81
ИПК-XV	150	90	660	2,9
ИПК-XVI	200	80	660	2,94
ипк-xvii	210	130	660	3,5
ИПК-XVIII	150	100	660	3,9
ИПК-XIX	120	120	660	4,9
ИПК-XX	250	100	660	3,5
ипк-xxi	100	50	70	0,5
ИПК-XXII	100	50	70	0,65
ИПК-XXIII	130	80	70	1,2
ипк-xxiv	190	90	110	1,39
ипк-xxv	170	70	110	1,35
ипк-xxvi	100	70	100	1,27
ипк-xxvii	120	60	100	1,28
ипк-xxviii	150	70	100	1,32
ИПК-ХХ1Х	310	40	150	1,5
ИПК-ХХХ	300	120	280	1,7
ИПК-ХХХ1	260	120	280	1,66
ИПК-ХХХ11	280	150	100	1,53
ИПК-ХХХШ	400	120	100	2,62
ипк-xxxiv	410	180	120	2,71
ипк-xxxv	500	130	120	1,3
ипк-xxxvi	450	150	200	3,8
ипк-xxxvii	470	130	200	2,8
ипк-xxxviii	120	60	70	0,25
ИПК-ХХХ1Х	150	100	160	0,91
ипк-xl	400	130	110	1,64

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %, не более

- атмосферное давление, кПа

от +15 до +25 80 от 84 до 106,7

Напряжение постоянного тока, В

от 5 до 10

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на маркировочную табличку, закрепленную на корпусе измерителя, методом офсетной печати.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Измеритель перемещений (деформаций) контактный ИПК	в соответствии с договором поставки	1 шт.
Устройство ввода-вывода*	-	1 шт.
Программное обеспечение на флэш носителе	тип ПО в соответствии с договором поставки	1 шт.
Запасные части и принадлежности	-	1 компл.
Кейс	-	1 шт.
Руководство по эксплуатации	ИПК РЭ	1 экз.
Инструкция оператора	в соответствии с договором поставки	1 экз.
Паспорт	ИПК ПС	1 экз.
Методика поверки	-	1 экз.
Примечание: * - комплектуется в зависимости от заказа потребителя.

Сведения о методах измерений

приведены в разделе 11 «Порядок проведения измерений» паспорта.

Нормативные документы

Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

МРСЕ.401161.045ТУ «Измерители перемещений (деформаций) контактные ИПК. Технические условия».
