| Номер в госреестре | 91400-24 |
| Наименование СИ | Теплосчетчики компактные ультразвуковые |
| Обозначение типа СИ | Салют СТ-15-У |
| Изготовитель | Общество с ограниченной ответственностью "Ресурсметро" (ООО "Ресурсметро"), г. Королев, Московская обл. |
| Год регистрации | 2024 |
| Срок свидетельства | 26.02.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики компактные ультразвуковые Салют СТ-15-У (далее - теплосчетчики) предназначены для измерений объемного расхода, объема теплоносителя (вода), температуры теплоносителя, разницы температур теплоносителя в прямом и обратном трубопроводах, количества тепловой энергии, тепловой мощности в закрытых системах теплоснабжения, а также измерений текущего времени.
Конструктивно теплосчетчики представляют собой единый теплосчетчик и состоят из:
- вычислителя тепловой энергии;
- преобразователя (датчика) ультразвукового объемного расхода;
- двух термопреобразователей сопротивления платиновых (Pt1000).
Принцип действия теплосчетчиков основан на измерении параметров теплоносителя (объемный расход и температура, в подающем или обратном трубопроводе) и вычислении тепловой энергии и других параметров. Измерение параметров теплоносителя осуществляется с помощью измерительных преобразователей (датчика объёмного расхода и двух датчиков температуры), выходные измерительные сигналы от которых поступают на вычислитель, где происходит измерение и преобразование в значение объемного расхода и температуры. Далее вычислитель в соответствии с заложенными алгоритмами вычисляет объем теплоносителя, разность температур, тепловую мощность и количество тепловой энергии.
Вычислитель осуществляет индикацию и архивирование следующих параметров:
- количества тепловой энергии, Гкал;
- текущей тепловой мощности, кВт;
- текущего объёмного расхода теплоносителя в подающем или обратном трубопроводах, м3/ч;
- объёма теплоносителя в подающем или обратном трубопроводах, м3;
- температуры теплоносителя в подающем и обратном трубопроводах, °С;
- разности температур теплоносителя в подающем и обратном трубопроводах, °С;
- текущей даты;
- текущего времени;
- время работы, ч;
- заводской номер.
Теплосчетчики выпускаются в четырех исполнениях, которые отличаются диапазоном измерений объемного расхода (от 0,012 до 1,2 м3/ч или от 0,012 до 2,4 м3/ч), а также интерфейсами связи (M-Bus или RS-485).
В энергонезависимой памяти теплосчетчиков хранятся результаты измерений, диагностическая информация и накапливаются данные о времени штатной работы теплосчетчика.
Емкость архива теплосчетчика не менее: часового - 60 суток; суточного - 6 месяцев, месячного (итоговые значения) - 3 года.

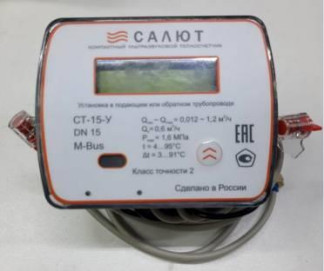

Общий вид теплосчетчиков представлен на рисунке 1.
Знак утверждения типа наносится на свободном от надписей пространстве лицевой панели вычислителя, в соответствии с рисунком 1.
Заводской номер теплосчетчика, состоящий из восьми арабских цифр, наносится на боковую панель вычислителя в виде наклейки, способ нанесения заводского номера на наклейку любым технологическим способом, обеспечивающим чёткое изображение и стойкость к внешним воздействующим факторам, а также сохраняемость в период эксплуатации, в соответствии с рисунком 1, а также отображается по запросу на дисплее.
Для предотвращения несанкционированного доступа пломбируется корпус вычислителя, для чего конструкцией предусмотрены два ушка. Одно пломбируется изготовителем или сертифицированным сервис центром, в котором проводился ремонт, в том числе замена батареи, а второе пломбой с оттиском поверительного клейма при поверке. Также организацией устанавливающей теплосчетчик для коммерческого учета пломбируются места
пломбировки от
установки датчиков температуры в трубопроводы. Пример несанкционированного доступа вычислителя представлен на рисунке 1.

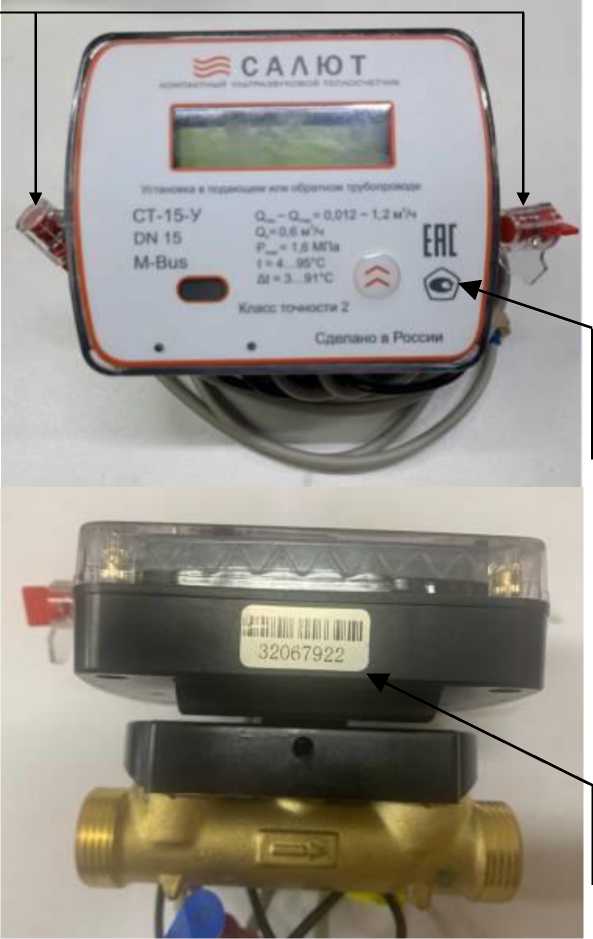

Место пломбировки вычислителя
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид теплосчетчиков
Теплосчетчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в энергонезависимую память вычислителя при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. конструкция теплосчетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО предназначено для сбора, преобразования, обработки, отображения на дисплее (индикаторном устройстве) вычислителя измерительной информации, а также передачи результатов измерений и диагностической информации.
Нормирование метрологических характеристик теплосчетчиков проведено с учётом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | RS-485 | M-BUS |
| Номер версии (идентификационный номер) ПО | C.1.AA | C.1.AC |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| 1 | 2 | 3 |
| Верхнее значение расхода (максимальный расход) qs, м3/ч | 1,2 | 2,4 |
| Постоянное значение расхода (номинальный расход) qp, м3/ч | 0,6 | 1,2 |
| Нижнее значение расхода (минимальный расход) qi, м3/ч | 0,012 | 0,012 |
| Пределы допускаемой относительной погрешности измерений расхода и объема теплоносителя, % | ±(2+0,02-qp/q), но не более ±3 | ±(2+0,02Vq), но не более ±4 |
| Диапазон измерений температуры теплоносителя, °С | от +4 до +95 | |
| Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя, °С | ±(0,6+0,0044) | |
| Диапазон измерений разности температур теплоносителя в подающем и обратном трубопроводах, °С | от 3 до 91 | |
| Пределы допускаемой относительной погрешности измерений разности температур теплоносителя в подающем и обратном трубопроводах, % | ±(0,5 + 3-Atmin/At) | |
Продолжение таблицы 2
| Наименование характеристики | Значение | |
| 1 | 2 | 3 |
| Пределы допускаемой относительной погрешности вычислителя, % | ±(0,5 + Atmin/At) | |
| Пределы допускаемой относительной погрешности измерений количества энергии (тепловой мощности), % | ±(3+4^Atmin/At+0,02^qp/q) но не более ±7,5 | |
| Пределы допускаемой относительной погрешности измерений текущего времени, % | ±0,05 | |
| Примечание - Обозначения в таблице: qi - минимальный объемный расход, соответствует Gmin в соответствии с Приказом Минстроя России от 17.03.2014 № 99/пр; qp - максимальный объемный расход, при котором теплосчетчик функционирует непрерывно без превышения максимально допускаемой погрешности, соответствует Gmax в соответствии с Приказом Минстроя России от 17.03.2014 № 99/пр; qs - максимальный объемный расход, при котором теплосчетчик функционирует в течение коротких промежутков времени (не более 1 ч в день и не более 200 ч в год) без превышения максимально допускаемой погрешности; q -измеренное значение объёмного расхода теплоносителя, м3/ч; Atmin - минимальное значение разности температур прямого и обратного потоков теплоносителя (3 °С), °С; At - измеренное значение разности температур прямого и обратного потоков теплоносителя, °С; t - измеренное значение температуры прямого или обратного потоков теплоносителя, °С. | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон атмосферного давление, кПа - относительная влажность воздуха при +35 °С, % | от +5 до +55 от 84 до 106,7 от 20 до 95 |
| Условное обозначение | DN 15* |
| Максимальное рабочее давление, МПа | 1,6 |
| Габаритные размеры вычислителя: - длина, мм, не более - ширина, мм, не более - высота, мм, не более | 105 85 40 |
| Габаритные размеры проточной части: - длина, мм - внутренний диаметр, мм, более | 110 19 |
| Масса, кг, не более | 0,6 |
| Интерфейсы связи | RS-485; M-Bus. |
| Напряжение питания от литиевой батареи, В | 3,6±0,1 |
| Степень защиты от внешних факторов | IP65 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 104000 |
| * Предназначены для установки в прямом или обратном трубопроводе с диаметром условного прохода 15 мм. | |
наносится на вычислитель теплосчетчика любым технологическим способом, обеспечивающим чёткое изображение этого знака, его стойкость к внешним воздействующим факторам и сохраняемость на время эксплуатации, а также на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность теплосчетчика
| Наименование | Обозначение | Количество |
| Теплосчетчик компактный ультразвуковые | Салют СТ-15-У* | 1 шт. |
| Руководство по эксплуатации | 26.51.52-001-55113796 РЭ | ** |
| Паспорт | 26.51.52-001-55113796 ПС | 1 экз. |
| Упаковка | - | 1 шт. |
| * Исполнение теплосчетчика определяется договором на поставку. Документ размещен в электронном виде на сайте изготовителя www.salut-teplouchet.ru | ||
приведены в разделе 1.3 документа 26.51.52-001-55113796 РЭ «Теплосчетчики компактные ультразвуковые Салют СТ-15-У. Руководство по эксплуатации».
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные постановлением Правительства Российской Федерации от 18 ноября 2013 г. № 1034;
Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17 марта 2014 г. № 99/пр;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы
для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы
для средств измерений времени и частоты»;
ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования»;
ГОСТ Р 51649-2014 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»;
ТУ 26.51.52-001-55113796-2023 «Теплосчетчики компактные ультразвуковые Салют СТ-15-У. Технические условия».
| Зарегистрировано поверок | 36 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
