| Номер в госреестре | 91401-24 |
| Наименование СИ | Преобразователи виброскорости |
| Обозначение типа СИ | ЕСМА Vxx |
| Изготовитель | Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА"), г. Пермь |
| Год регистрации | 2024 |
| Срок свидетельства | 26.02.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи виброскорости ЕСМА Vxx (далее по тексту - датчики) предназначены для измерений виброскорости.
Принцип действия датчиков основан на преобразовании механических воздействий в электрические сигналы, пропорциональные виброскорости.
Конструктивно датчики представляют собой пьезокерамический чувствительный элемент, инерционную массу и электронную схему, заключённые в металлический корпус.
Датчики имеют модификации VIV-7T, VIV-7S, VIV-7TZ, VIV-7SZ, VIV-6T, VIV-6S, VIV-6TZ, VIV-6SZ, VIV-5T, VIV-5S, VIV-5TZ, VIV-5SZ, VIV-4T, VIV-4S, VDC-4T, VDC-4S, VIV-4TZ, VIV-4SZ, VDC-4TZ, VDC-4SZ, VIV-3T, VIV-3S, VDC-3T, VDC-3S, VRC-3T, VIV-3TZ, VIV-3SZ, VDC-3TZ, VDC-3SZ, VRC-3TZ, VRC-3S, VRV-3T, VRV-3S, VRC-3SZ, VRV-3TZ, VRV-3SZ, VIV-2T, VIV-2S, VDC-2T, VDC-2S, VRC-2T, VRC-2S, VRV-2T, VRV-2S, VIV-2TZ, VIV-2SZ, VDC-2TZ, VDC-2SZ, VRC-2TZ, VRC-2SZ, VRV-2TZ, VRV-2SZ, VDC-1T, VDC-1S, VRC-1T, VRC-1S, VRV-1T, VRV-1S, VDC-1TZ, VDC-1SZ, VRC-1TZ, VRC-1SZ, VRV-1TZ, VRV-1SZ.
Модификации различаются видом выходного сигнала, амплитудным и частотным диапазонами измерений, способом крепления (шпилька %-28” или винт М6), расположением выходного соединителя или встроенного кабеля. Тип выходного разъема - 2-х штырьковый MIL-C-5015 (3-х штырьковый MIL-C-5015 для VRV-ХТ и VRV-XS).
Структура обозначений датчиков (символы «Х» могут отсутствовать):
V Х Х -Х XX
код расположения соединителя:
T - соединитель сверху; TZ - неразъемный кабель сверху;
S - соединитель сбоку; SZ - неразъемный кабель сбоку______
верхняя граница диапазона измерений амплитуды виброскорости: 1 - 12,5 мм/с; 2 - 25 мм/с; 3 - 50 мм/с; 4 - 100 мм/с;
5 - 250 мм/с; 6 - 500 мм/с; 7 - 1250 мм/с
код выходного сигнала:
V- напряжение; C - ток________________________________________________________
код режима работы:
R - выходной сигнал пропорционален среднему квадратическому значению (СКЗ) виброскорости;
I - IEPE выходной сигнал, пропорционален амплитуде виброскорости;
D - динамический токовый выходной сигнал, пропорционален амплитуде виброскорости код измеряемой физической величины: V - виброскорость
Степень защиты от внешних воздействий IP65 для датчиков с разъёмным соединением кабеля и IP67 для датчиков с кабельным выводом.

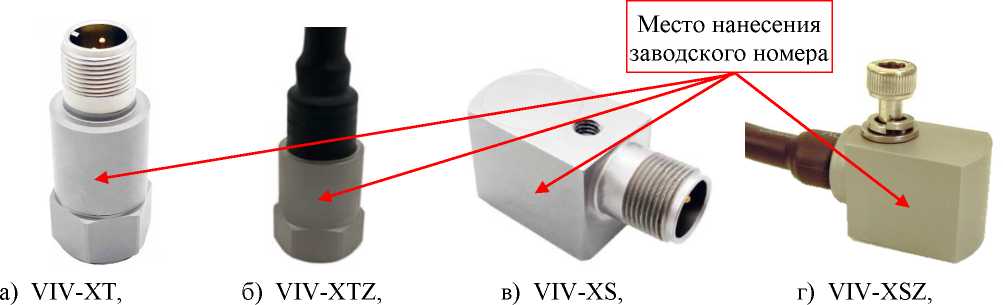

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на корпус. Пломбирование датчиков не предусмотрено. Внешний вид датчиков приведён на рисунке 1.
VDC-XTZ, VRC-XTZ, VRV-XTZ
VDC-XSZ, VRC-XSZ, VRV-XSZ
VDC-XS, VRC-XS, VRV-XS
VDC-XT, VRC-XT, VRV-XT
Рисунок 1 - Внешний вид датчика
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение коэффициента преобразования на базовой частоте 80 Гц: | |
| - для VIV-2XX, мВ/(ммгс-1) | 200 |
| - для VIV-ЗХХ, мВ/(мм^с-1) | 100 |
| - для VIV-4XX, мВ/(мм^с-1) | 50 |
| - для VIV-5XX, мВ/(мм^с-1) | 20 |
| - для VIV- 6ХХ, мВ/(мм^с-1) | 10 |
| - для VIV-7XX, мВ/(мм^с-1) | 4 |
| - для VDC-1XX, мкА/(мм^с-1) | 640 |
| - для VDC-2XX мкА/(мм^с-1) | 320 |
| - для VDC-ЗХХ мкА/(мм^с-1) | 160 |
| - для VDC-4XX мкА/(мм^с-1) | 80 |
| - для VRC-1XX мА/(мм^с-1) | 1,28 |
| - для VRC-2XX, мА/(ммгс-1) | 0,64 |
| - для VRC-ЗХХ, мА/(ммгс-1) | 0,32 |
| - для VRV-1XX, мВ/(мм^с-1) | 400 |
| - для VRV-2XX, мВ/(мм^с-1) | 200 |
| - для VRV-ЗХХ, мВ/(мм^с-1) | 100 |
| Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах | ±5 |
| Диапазон измерений виброскорости*, мм/с: - для VIV-7XX - для VIV-бХХ - для VIV-5XX - для VIV-4XX, VDC-4XX - для VIV-ЗХХ, VDC-ЗХХ, VRC-ЗХХ, vrv-зхх - для VIV-2XX, VDC-2XX, VRC-2XX, VRV-2XX - для VDC-IXX, VRC-IXX, VRV-IXX | от 1 до 1250 от 1 до 500 от 1 до 250 от 0,1 до 100 от 0,1 до 50 от 0,1 до 25 от 0,1 до 12,5 |
| * - амплитуды для VIV-XXX и VDC-ХХХ, СКЗ для VRC-ХХХ и VRV-XXX | |
| Диапазон рабочих частот, Гц: - для VIV-XXX - для VDC-ХХХ; VRC-ХХХ; VRV-XXX | от 5 до 2000 от 5 до 1000 |
| Неравномерность частотной характеристики относительно значения на базовой частоте 80 Гц, %, в пределах | ±12,5 |
| Относительный коэффициент поперечного преобразования, %, не более | 5 |
| Пределы допускаемой основной приведенной к диапазону погрешности измерений виброскорости на базовой частоте 80 Гц, % | ±5 |
| Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха, %/°С | ±0,2 |
| Нормальные условия измерений: - температура окружающего воздуха, °С | от +18 до +25 |
| - относительная влажность воздуха, %, не более | 80 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип выходного сигнала: - для VIV-ХХХ напряжение переменного тока, В | от 0 до 5 |
| - для VRV-ХХХ напряжение постоянного тока, В | от 0 до 5 |
| - для VRC-2ХХ постоянный ток, мА | от 4 до 20 |
| - для VDC-2ХХ переменный ток, мА | от 4 до 20 |
| Напряжение питания, В: - для VIV-ХХХ при токе питания от 2 до 10 мА | от +18 до +30 |
| - для VDC-ХХХ, VRC-ХХХ, VRV-ХХХ | от +15 до +30 |
| Габаритные размеры, мм, не более: а) диаметрхвысота: - для VIV-ХТХ | 58x32 |
| - для VDC-ХТХ, VRC-ХТХ, VRV-ХТХ | 56x25 |
| б) длинахширинахвысота: - для VIV^S^ VDMS^ VRMS^ VRV-ХSХ | 52x23x25 |
| Масса, г, не более: - для VIV-ХТХ (кроме VIV-ЗТХ), VDC-ХТХ, VRC-ХТХ, VRV-ХТХ | 100 |
| - для VIV-2TХ | 205 |
| - для VIV^S^ VDMS^ VRMS^ VRV-ХSХ | 130 |
| Условия эксплуатации: - рабочий диапазон температур, °С: - для VIV-ХХХ | от -55 до +125 |
| - для VDC-ХХХ, VRC-ХХХ, VRV-ХХХ | от -55 до +90 |
Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта 26.51.66-014-73900527-2023-ПС типографским способом в левом верхнем углу.
Таблица 3 - Комплектность датчика
| Наименование | Обозначение | Количество |
| Преобразователь виброскорости ЕСМА | Vxx* | 1 шт. |
| Преобразователь виброскорости ЕСМА Vxx. Паспорт | 26.51.66-014-73900527-2023-ПС | 1 шт. |
| Преобразователь виброскорости ЕСМА Vxx. Руководство по эксплуатации | 26.51.66-014-73900527-2023-РЭ | 1 экз. на партию |
| Комплект принадлежностей | по требованию | |
| * - исполнение по заказу (индивидуальное обозначение по конструкторской документации) | ||
приведены в 26.51.66-014-73900527-2023-РЭ, раздел 2 «Использование по назначению».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
26.51.66-014-73900527-2023-ТУ. Преобразователь виброскорости ЕСМА Vxx. Технические условия.
