Резервуары вертикальные стальные цилиндрические РВС, 91404-24

Назначение

Резервуары вертикальные стальные цилиндрические РВС (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Резервуары изготовлены в следующих модификациях: РВС-400, РВС-800, РВС-1000, РВС-1600, РВС-2000 и представляют собой стальные вертикальные конструкции цилиндрической формы со стационарной крышей без понтона наземного расположения с номинальными вместимостями 400, 800, 1000, 1600 и 2000 м3 соответственно.

Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.

Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.

Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены на цилиндрическую стенку резервуаров аэрографическим способом.

Нанесение знака поверки на средство измерений не предусмотрено.

К резервуарам данного типа относятся резервуары РВС-400 зав.№№ 7.5, 7.10, РВС-800 зав.№№ 1.2, 2.5, РВС-1000 зав.№№ 1.1, 1.3, 1.4, 1.5, 1.6, 2.1, 2.2, 2.3, 2.4, 2.6, 3.1, 3.2, 3.3, 3.4, 3.5, 3.6, 3.7, 3.8, 3.9, 3.10, 3.11, 3.12, 7.1, 7.2, 7.3, 7.6, 7.7, 7.8, 7.9, Г-9, Г-10, РВС-1600 зав.№ 7.4, РВС-2000 зав.№№ 4.1, 4.2, 4.3, 4.4, 4.5, 4.6, 5.1, 5.2, 5.3, 5.4, 5.5, Г-7, Г-8, расположенные по адресу: Республика Саха (Якутия), п. Юрюнг-Хая Анабарского улуса, территория склада ГСМ «Юрюнг - Хая».

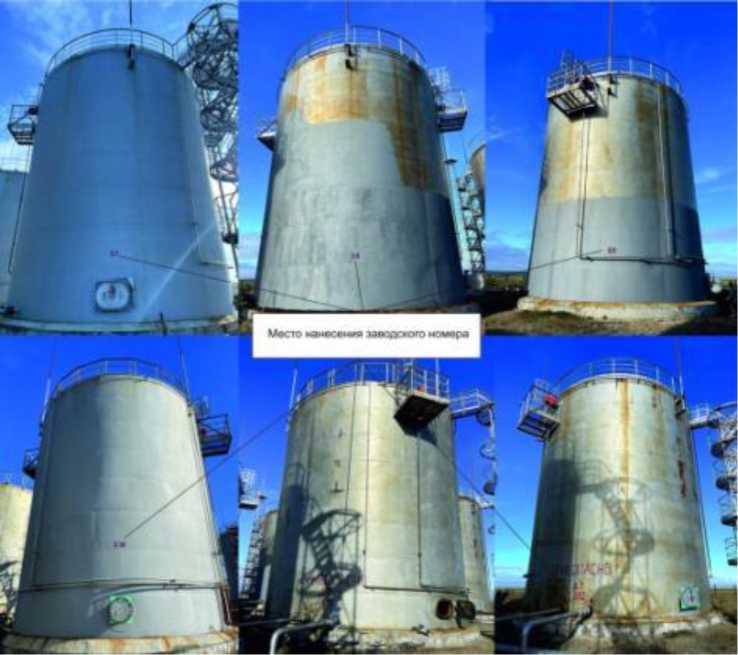

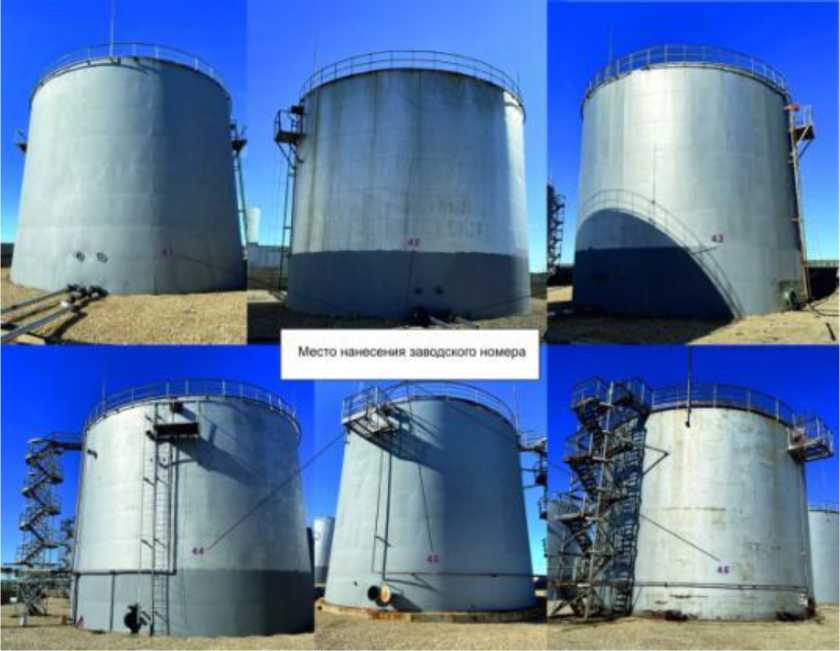

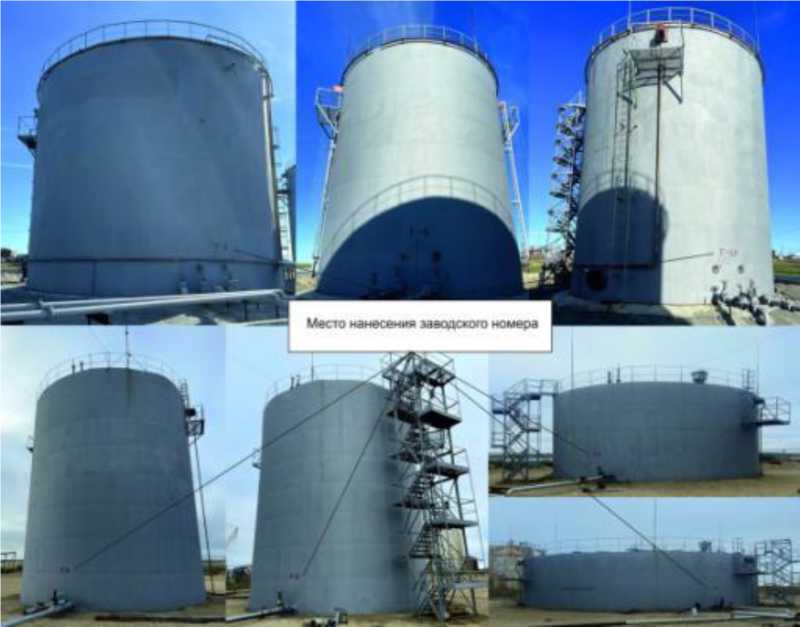

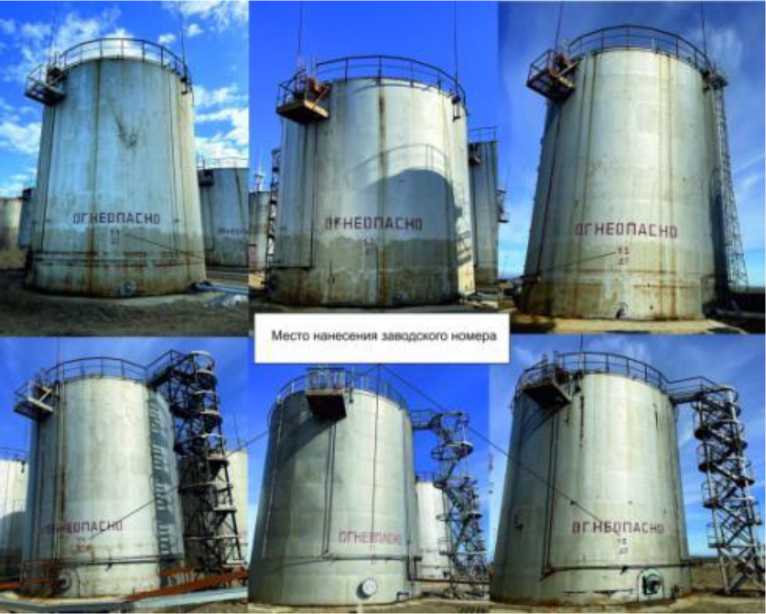

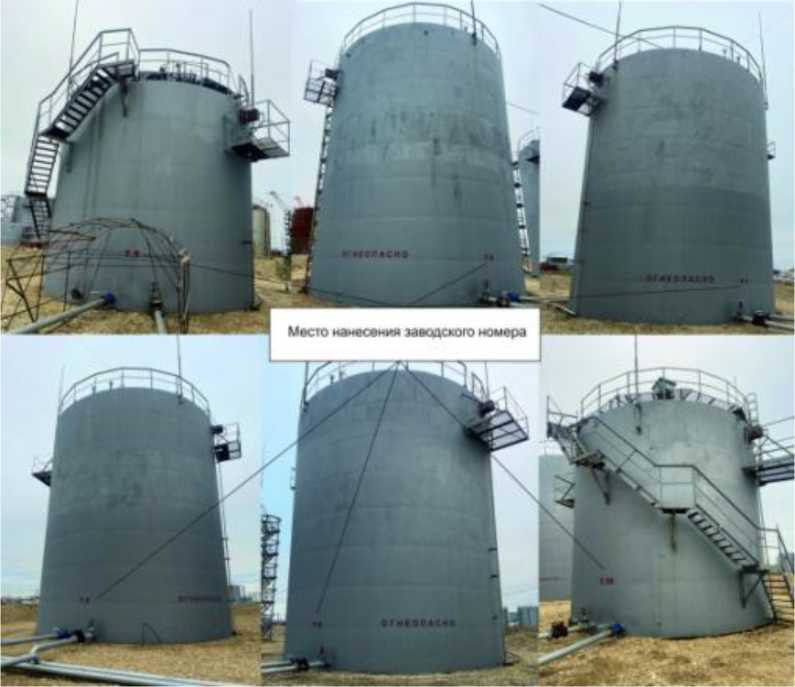

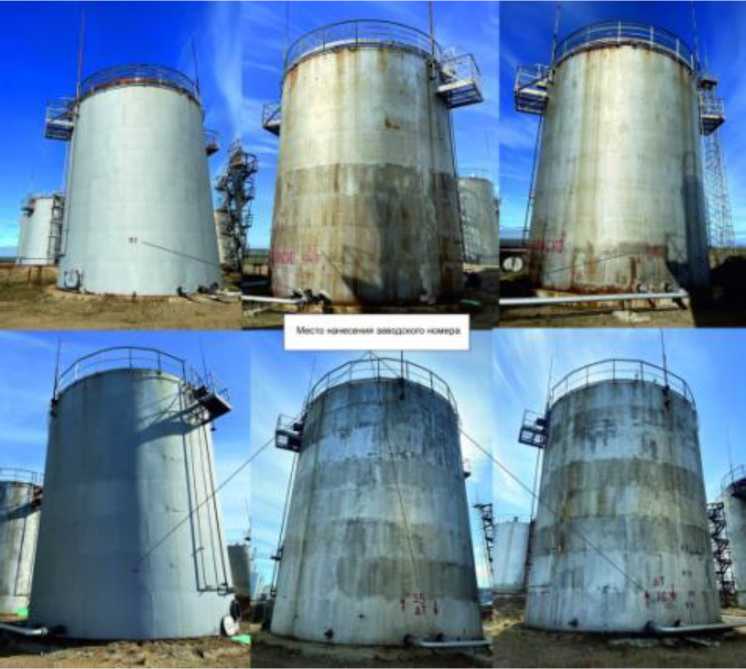

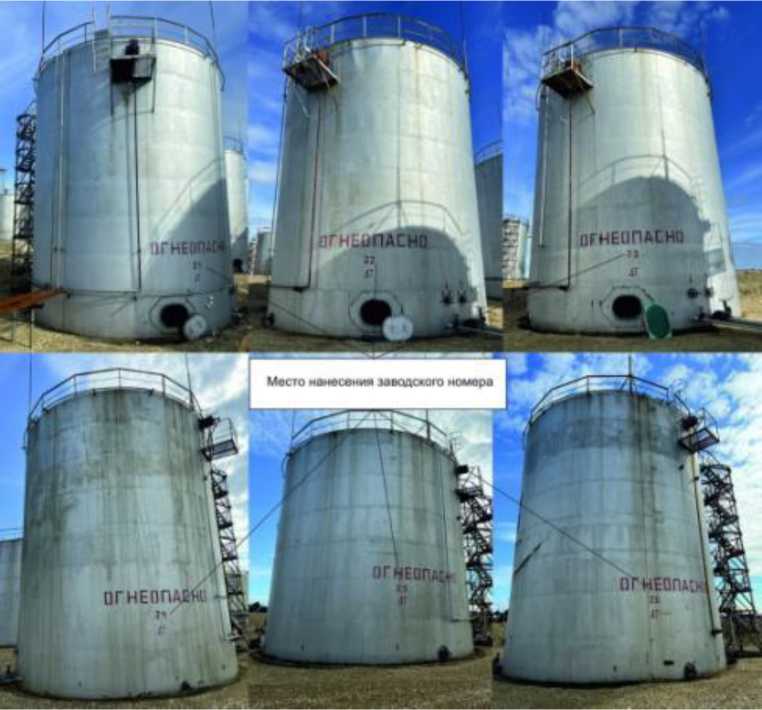

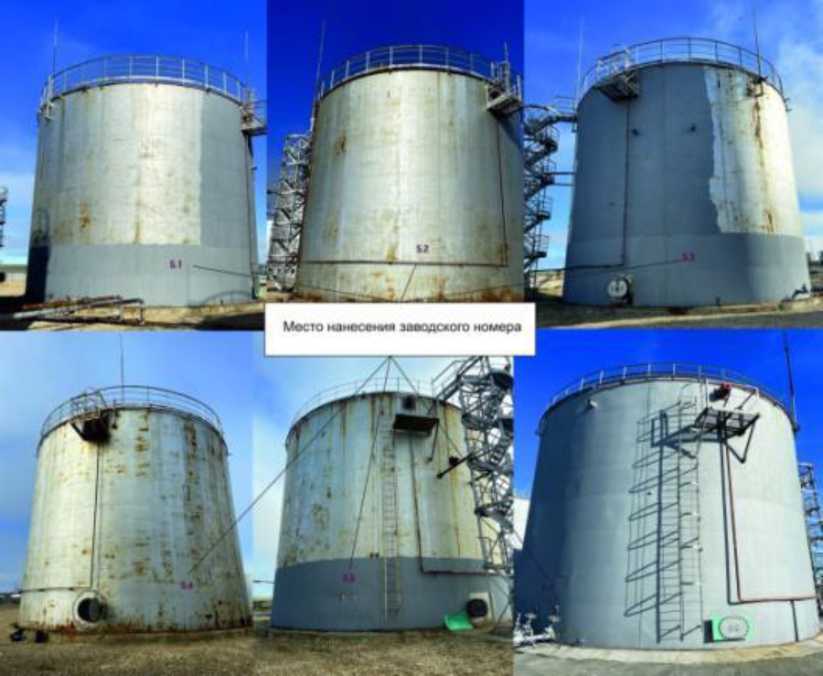

Общий вид резервуаров с указанием места нанесения заводских номеров приведен на рисунках 1-8.

Рисунок 1 - Общий вид резервуаров вертикальных стальных цилиндрических РВС с указанием места нанесения заводских номеров

Рисунок 3 - Общий вид резервуаров вертикальных стальных цилиндрических РВС с указанием места нанесения заводских номеров

Рисунок 5 - Общий вид резервуаров вертикальных стальных цилиндрических РВС с указанием места нанесения заводских номеров

Рисунок 7 - Общий вид резервуаров вертикальных стальных цилиндрических РВС с указанием места нанесения заводских номеров

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом

Комплектность

Таблица 2 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе 7 паспорта.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
