| Номер в госреестре | 91406-24 |
| Наименование СИ | Хроматографы жидкостные |
| Обозначение типа СИ | ХРОМАТРОН-1411 |
| Изготовитель | Акционерное общество "Лабтех" (АО "Лабтех"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 26.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы жидкостные ХРОМАТРОН-1411 (далее - хроматографы) предназначены для измерений содержания компонентов в пробах веществ и материалов методом высокоэффективной жидкостной хроматографии.
Принцип действия хроматографов основан на разделении компонентов анализируемой пробы на хроматографической колонке в изократическом или градиентном режимах в потоке жидкой подвижной фазы с последующей регистрацией разделенных веществ детектором.
Конструктивно хроматографы состоят из детектора(ов), насоса(ов) высокого давления, системы ввода пробы, аналитических колонок, модуля управления, обработки и передачи данных.
В зависимости от конкретных аналитических задач хроматографы могут комплектоваться детекторами: спектрофотометрическим LC-1411UV, на диодной матрице LC-1411DAD, рефрактометрическим RI-201H, спектрофлуориметрическим RF-20A, светорассеяния L-3535 ELSD.
В состав хроматографов могут входить одно-, двух- и четырехканальные насосы.
Изократический насос LC-1411ISO предназначен для работы хроматографов в изокра-тическом режиме с внешним управлением и используется для подачи различных растворителей (подвижной фазы или компонентов подвижной фазы) под высоким давлением.
Бинарные LC-1411BIN и четырехканальные LC-1411QUA насосы применяют для комплектации хроматографов, работающих как в изократическом, так и в градиентном режиме. Насосы предназначены для подачи различных растворителей под высоким давлением.
Принцип работы четырехканальных насосов основан на подаче растворителя в смеситель, установленный в зоне низкого давления для создания градиента. Работа бинарных насосов основана на подаче растворителя в смеситель, установленный в зоне высокого давления для создания градиента. Соотношение смешиваемых растворителей (состав градиента) определяется отношением скоростей подачи растворителя каждой из головок насоса.
Четырехканальные и бинарные насосы оснащаются вакуумным дегазатором для удаления пузырьков воздуха, которые могут препятствовать созданию давления и стабильности потока, что позволяет оптимизировать поток (особенно при очень низкой скорости подачи).
В состав хроматографов могут входить ручной инжектор и/или автосамплер.
Ручной инжектор представляет собой шестиходовой кран для ручного ввода образца в линию высокого давления с загрузкой через встроенный игловой порт без остановки потока подвижной фазы на входе в устройство. Инжектор оборудован встроенным электрическим актуатором - устройством, позволяющим синхронизировать момент ввода образца со стартом сбора данных.
Автосамплер LC-1411AS используют для ввода образца в линию высокого давления с загрузкой через встроенный игловой порт без остановки потока подвижной фазы на входе в устройство.
В состав хроматографа может входить автосамплер с термостатированием проб LC-1411ASCOL, оснащённый термостатирующим элементом, позволяющим поддерживать стабильную температуру в отделении для размещения проб.
Для нагрева, поддержания заданной температуры и принудительного охлаждения хроматографических колонок хроматографа используют термостатат LC-1411TC или LC-1411TCCOL. Конструкция позволяет кратковременно открывать крышку термостата без существенного нарушения режима термостатирования. В термостате предусмотрен режим ускоренного охлаждения колонок за счёт принудительного обдува тела нагрева и колонок вентилятором, что позволяет значительно сократить время изменения рабочей температуры и ускорить охлаждение устройства.
Блок контроллера с цифро-аналоговым преобразователем предназначен для настройки и контроля работы хроматографической системы, а также для передачи цифрового и аналогового сигналов на внешние управляющие и регистрирующие устройства.
Общий вид хроматографов и детекторов приведен на рисунках 1-6.
Заводской номер на хроматограф в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом цифровой печати на информационную табличку (шильдик) в месте, указанном на рисунке 7.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование хроматографа не предусмотрено.

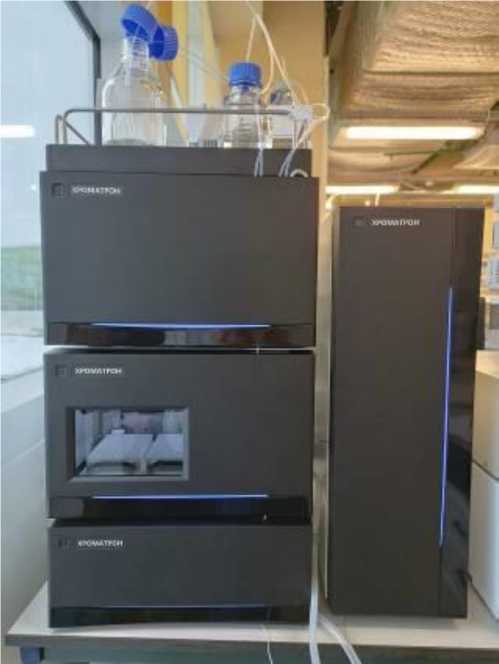

Рисунок 1 - Общий вид хроматографов жидкостных ХРОМАТРОН-1411
Рисунок 2 - Общий вид детектора спектрофотометрического LC-1411UV
Рисунок 4 - Общий вид детектора рефрактометрического RI-201H
Рисунок 3 - Общий вид детектора на диодной матрице LC-1411DAD
Рисунок 6 - Общий вид детектора светорассеяния L-3535 ELSD
Рисунок 5 - Общий вид детектора спектрофлуориметрического RF-20A

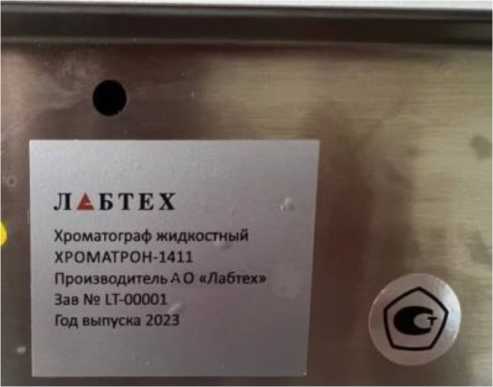

Рисунок 7 - Общий вид информационной таблички (шильдика) с указанием мест нанесения заводского номера и знака утверждения типа
Программное обеспечение (ПО), входящее в состав хроматографов, позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | WORKSTATION |
| Номер версии (идентификационный номер) ПО, не ниже | v11.03.47.05 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики хроматографов жидкостных ХРОМАТРОН-1411 с детектором спектрофотометрическим LC-1411UV
| Наименование характеристики | Значение |
| Диапазон длины волны, нм | от 190 до 900 |
| Уровень флуктуационных шумов нулевого сигнала (элюент вода, скорость потока элюента 1 см3/мин), е.о.п., не более | 5А0-5 |
| Дрейф нулевого сигнала (элюент вода, скорость потока элюента 1 см3/мин), е.о.п./ч, не более | 540-4 |
| Предел детектирования по антрацену, г/см3, не более | 5А0-10 |
| Предел допускаемого относительного среднего квадратического отклонения выходного сигнала хроматографа, %: при автоматическом дозировании: - площади пика - времени удерживания | 3 1 |
| при ручном дозировании: - площади пика - времени удерживания | 4 2 |
| Пределы допускаемого относительного изменения выходного сигнала (площади пика) хроматографа за 8 часов непрерывной работы (при автомати-ческом/ручном дозировании), %: | ±5 |
Таблица 3 - Метрологические характеристики хроматографов жидкостных ХРОМАТРОН-1411 с детектором на диодной матрице LC-1411DAD
| Наименование характеристики | Значение |
| Диапазон длины волны, нм | от 190 до 800 |
| Уровень флуктуационных шумов нулевого сигнала (элюент вода, скорость потока элюента 1 см3/ мин), е.о.п., не более | 540-5 |
| Дрейф нулевого сигнала (элюент вода, скорость потока элюента 1 см3/мин), е.о.п./ч, не более | 5-10-4 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Предел детектирования по антрацену, г/см3, не более | 5-10-10 |
| Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала, %: при автоматическом дозировании: - площади пика - времени удерживания | 3 1 |
| при ручном дозировании: - площади пика - времени удерживания | 4 2 |
| Пределы допускаемого относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы хроматографа (при автоматическом/ручном дозировании), % | ±5 |
Таблица 4 - Метрологические характеристики хроматографов жидкостных ХРОМАТРОН-1411 с спектрофлуориметрическим детектором RF-20A
| Наименование характеристики | Значение |
| Диапазон длины волны, нм: - возбуждения - эмиссии | от 200 до 650 от 200 до 650 |
| Отношение сигнал/шум для Рамановского спектра дистиллированной воды, не менее | 1000:1 |
| Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала, %: при автоматическом дозировании - площади пика - времени удерживания | 4 1 |
| при ручном дозировании - площади пика - времени удерживания | 5 1 |
| Пределы допускаемого относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы хроматографа (при автоматическом/ручном дозировании), % | ±6 |
Таблица 5 - Метрологические характеристики хроматографов жидкостных ХРОМАТРОН-1411 с рефрактометрическим детектором RI-201H
| Наименование характеристики | Значение |
| Диапазон показателя преломления, ед. рефр. | от 1,00 до 1,75 |
| Уровень флуктуационных шумов нулевого сигнала (элюент деионизованная вода, 1 см3/мин), ед. рефр., не более | 2,540-9 |
| Дрейф нулевого сигнала (элюент деионизованная вода, 1 см3/мин), ед. рефр./ч, не более | 940-7 |
| Предел детектирования по антрацену, г/см3, не более | 1-10-6 |
Продолжение таблицы 5
| Наименование характеристики | Значение |
| Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала, %: при автоматическом дозировании - площади пика - времени удерживания | 4 1 |
| при ручном дозировании - площади пика - времени удерживания | 5 2 |
| Пределы допускаемого относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы хроматографа (при автоматическом/ручном дозировании), % | ±6 |
Таблица 6 - Метрологические характеристики хроматографов жидкостных ХРОМАТРОН-1411 с детектором светорассеяния L-3535 ELSD
| Наименование характеристики | Значение |
| Уровень флуктуационных шумов нулевого сигнала (элюент деионизованная вода, 1 см3/мин), В, не более | Г10-3 |
| Дрейф нулевого сигнала (элюент деионизованная вода, 1 см3/мин), В/ч, не более | 540-3 |
| Предел детектирования по глюкозе, г/см3, не более | 1-10-9 |
| Предел допускаемых значений относительного среднего квадратического отклонения (СКО) выходного сигнала, %: при автоматическом дозировании - площади пика - времени удерживания | 5 1 |
| при ручном дозировании - площади пика - времени удерживания | 6 2 |
| Пределы допускаемого относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы хроматографа (при автоматическом/ручном дозировании), % | ±7 |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220 -22 |
| - частота переменного тока, Гц | 50±1 |
| Условия эксплуатации (в закрытых помещениях): | |
| - температура окружающей среды, оС | от +4 до +40 |
| - относительная влажность окружающей среды (без конденсации), % | от 20 до 85 |
| - атмосферное давление, кПа (мм рт. ст.) | от 84,0 до 106,7 (от 630 до 800) |
| Средний срок службы, лет | 8 |
| Средняя наработка до отказа, ч | 10000 |
наносится на заднюю панель хроматографа в виде голографической наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Хроматограф жидкостный | ХРОМАТРОН-1411 | 1 шт. |
| в составе: | ||
| - детектор спектрофотометрический | LC-1411UV | по заказу |
| - детектор на диодной матрице | LC-1411DAD | по заказу |
| - детектор светорассеяния | L-3535 ELSD | по заказу |
| - детектор спектрофлуориметрический | RF-20A | по заказу |
| - детектор рефрактометрический | RI-201H | по заказу |
| - насос изократичекий | LC-1411ISO | по заказу |
| - насос бинарный | LC-1411BIN | по заказу |
| - четырехканальный насос | LC-1411QUA | по заказу |
| LC-1411TC | ||
| - термостат колонок | LC-1411TCCOL | по заказу |
| - автосамплер | LC-1411AS | по заказу |
| - автосампплер с термостатированием проб | LC-1411ASCOL | по заказу |
| - ручной инжектор | - | по заказу |
| Комплект ЗИП | - | 1 шт. |
| Программное обеспечение | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации. Детектор спектрофотометрический LC-1411UV* | - | 1 экз. |
| Руководство по эксплуатации. Детектор на диодной матрице LC-1411DAD* | - | 1 экз. |
| Руководство по эксплуатации. Детектор светорассеяния L-3535 ELSD* | - | 1 экз. |
| Руководство по эксплуатации. Спектрофлуориметрический детектор RF-20A* | - | 1 экз. |
| Руководство по эксплуатации. Рефрактометрический детектор RI-201H* | - | 1 экз. |
| Руководство по эксплуатации. Насос изократиче-ский LC-1411ISO* | - | 1 экз. |
| Руководство по эксплуатации. Насос бинарный LC-1411BIN* | - | 1 экз. |
| Руководство по эксплуатации. Четырехканальный насос LC-1411QUA* | - | 1 экз. |
| Руководство по эксплуатации. Термостат колонок LC-1411TCC/LC-1411TCCOL * | - | 1 экз. |
| Руководство по эксплуатации. Автосамплер LC-1411AS * | - | 1 экз. |
| *Возможна поставка на электронном носителе. | ||
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
ТУ 26.51.53-001-51534358-2023 «Хроматограф жидкостный ХРОМАТРОН-1411. Технические условия».
