| Номер в госреестре | 91407-24 |
| Наименование СИ | Система координатно-измерительная лазерная |
| Обозначение типа СИ | FARO Focus Premium |
| Изготовитель | FARO Europe GmbH, Германия |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система координатно-измерительная лазерная FARO Focus Premium (далее - сканер) предназначена для измерений приращений координат и длин линий и определения по этим измерительным данным координат и геометрических размеров объектов.
Конструктивно сканер представляет собой моноблок, построенный по модульному принципу. Сканер оснащен цветной фотокамерой, которая позволяет в автоматическом режиме секторами вести съемку и получать панорамные снимки. В состав сканера входит приемник GPS, двухосевой инклинометр (датчик угла наклона) и альтиметр (датчик высоты), используемые для позиционирования сканера в пространстве. Специальное основание сканера позволяет закрепить его на штатив-треногу. Разъемы под кабели питания и сети располагаются на основании сканера. Наличие возможности связи сканера с внешним компьютером по Ethernet или Wi-Fi позволяет осуществлять передачу измерительной информации, а также управление работой сканера как от внешнего компьютера, так и локально (в случае работы в полевых условиях).
Принцип работы сканера заключается в измерении времени прохождения лазерного луча от излучателя до отражающей поверхности и обратно до приемника. Путем деления этого времени на скорость распространения лазерного луча определяется расстояние до объекта.
Результатом работы сканера является массив (облако) точек лазерных отражений от объектов, находящихся в поле зрения сканера, с пятью характеристиками, а именно пространственными координатами (Х; Y; Z), интенсивностью и реальным цветом. Характеристики реального цвета для каждой точки получаются с помощью цифровой камеры.
К данному типу сканера относится система координатно-измерительная лазерная FARO Focus Premium с заводским № 1297.
Сканер соответствует первому классу лазерной безопасности по ГОСТ IEC 60825-12013.
Нанесение знака поверки на сканер не предусмотрено.
Заводской номер, идентифицирующий средство измерений, состоит из арабских цифр и нанесен типографским способом на маркировочную табличку, расположенную на нижней грани корпуса сканера и закрепленную посредством клеевого соединения.

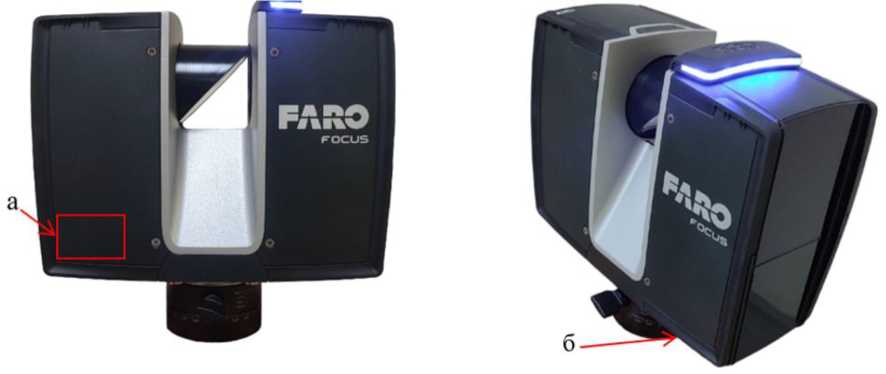

Общий вид сканера представлен на рисунке 1.
Рисунок 1 - Общий вид средства измерений (а - место нанесения знака утверждения типа, б -место нанесения маркировочной таблички)
Пломбирование сканера не предусмотрено.
Сканер имеет программное обеспечение, предназначенное для управления, отображения и обработки результатов измерений. ПО устанавливается на микропроцессор и на встроенную панель управления. Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО «ScanOpD» |
| Номер версии (идентификационный номер) ПО | не ниже 7.0.2.10482 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины, м: - при отражающей способности 90 % (белый) - при отражающей способности 10 % (тёмно-серый) - при отражающей способности 2 % (чёрный) | от 1,5 до 70,0 от 1,5 до 70,0 от 1,5 до 50,0 |
| Пределы допускаемой абсолютной погрешности измерений длины, мм | ±1,0 |
| Пределы допускаемой абсолютной погрешности определения координат точек отражения лазерного импульса в условной системе координат, мм: - при дальности от 1,5 до 25,0 м включ. - при дальности св. 25 до 70 м | ±2 ±3 |
| Диапазон сканирования, ...° - в горизонтальной плоскости - в вертикальной плоскости | от 0 до 360 от 0 до 300 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина х ширина х высота), мм, не более | 230х103х183 |
| Масса сканера, кг, не более | 4,2 |
| Условия эксплуатации: - температура окружающей среды, °С | от +5 до +35 |
наносится в виде наклейки в соответствии с рисунком 1 и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система координатно-измерительная лазерная | FARO Focus Premium | 1 шт. |
| Зарядное устройство для аккумулятора | - | 1 шт. |
| Блок питания | - | 1 шт. |
| Аккумулятор | - | 1 шт. |
| Транспортировочный кейс | - | 1 шт. |
| Индикатор состояния работы | - | 1 шт. |
| Быстросъемное крепление для установки сканера на штатив | - | 1 шт. |
| Сетевой кабель | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в п. 5.8 «Сканирование» руководства по эксплуатации «Системы координатноизмерительные лазерные FARO Focus Premium».
Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении государственной поверочной схемы для координатно-временных измерений».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
