| Номер в госреестре | 91408-24 |
| Наименование СИ | Микрометры рычажные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Dasqua Technology Ltd, КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 26.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Микрометры рычажные (далее по тексту - микрометры) предназначены для измерений наружных размеров деталей.
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника. В микрометрах обе измерительные поверхности связаны с отсчетными устройствами. При этом величина перемещения первой измерительной поверхности связана с микрометрическим винтом и отсчетом по микрометрической паре, а вторая измерительная поверхность связана с механизмом стрелочного или цифрового отсчетного устройства. При определении размера детали, находящейся между двумя измерительными поверхностями, необходимо алгебраическое суммирование показаний по микрометрической головке и отсчетному устройству.
Микрометрическая головка микрометра состоит из микрометрического винта, гайки, стебля со шкалой вдоль оси, барабана с делениями на скосе. Измерительные поверхности микрометрического винта и подвижной измерительной пятки микрометров плоские.
Микрометры выпускаются следующих моделей:
- 4146 - с отсчетным устройством, встроенным в скобу;
- 4403 - оснащенные съемным отсчетным устройством.
Товарный знак наносится на паспорт микрометров типографским
методом, на скобу, отсчетное устройство или теплоизоляционную накладку краской, методом лазерной маркировки или с помощью наклейки.
Заводской номер микрометров (кроме микрометров модели 4403) в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на скобу или теплоизоляционную накладку краской, травлением или лазерной маркировкой в местах, указанных на рисунке 1.
Заводской номер микрометров модели 4403, включающий в себя заводской номер скобы и заводской номер отсчетного устройства, в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на скобу или теплоизоляционную накладку и на съемное отсчетное устройство краской, травлением или лазерной маркировкой, указанных на рисунке 2.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид микрометров указан на рисунках 1 - 3. Цвет скобы, а также цвет и внешний вид теплоизоляционных накладок, не влияют на метрологические характеристики микрометров и могут быть изменены изготовителем.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид микрометров модели 4146

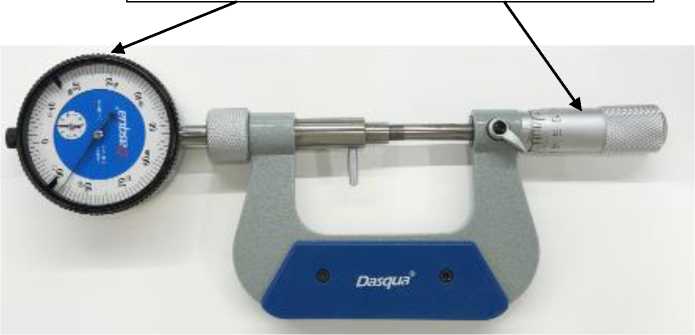

Место нанесения заводского номера
Рисунок 2 - Общий вид микрометров модели 4403
Рисунок 3 - Общий вид микрометров модели 4403
| Таблица | - Метрологические характеристики микрометров | ||||
| Модель | Диапазон измерений микрометра, мм | Цена деления микрометрической головки, мм | Отсчетное устройство | Пределы допускаемой абсолютной погрешности измерений микрометра с учетом погрешности измерений отсчетного устройства в любом рабочем положении, мкм | |
| Цена деления, мм | Диапазон измерений, мм | ||||
| 4146 | От 0 до 25 | 0,002 | 0,001 | От +0,04 до - 0,04 | ±5 |
| От 25 до 50 | 0,002 | 0,001 | От +0,04 до - 0,04 | ±5 | |
| От 50 до 75 | 0,002 | 0,001 | От +0,04 до - 0,04 | ±6 | |
| От 75 до 100 | 0,002 | 0,001 | От +0,04 до - 0,04 | ±6 | |
| 4403 | От 0 до 25 | 0,01 | 0,01 | От 0 до 10 | ±4 |
| От 25 до 50 | 0,01 | 0,01 | От 0 до 10 | ±4 | |
| От 50 до 75 | 0,01 | 0,01 | От 0 до 10 | ±5 | |
| От 75 до 100 | 0,01 | 0,01 | От 0 до 10 | ±5 | |
| От 100 до 125 | 0,01 | 0,01 | От 0 до 10 | ±6 | |
| От 125 до 150 | 0,01 | 0,01 | От 0 до 10 | ±6 | |
| От 150 до 175 | 0,01 | 0,01 | От 0 до 10 | ±7 | |
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений отсчетного устройства для микрометров модели 4146
| Диапазон измерений микрометра, мм | Пределы допускаемой абсолютной погрешности отсчетного устройства, мкм | |
| ±0,03 мм включ. от нулевого штриха | св. ±0,03 мм от нулевого штриха | |
| От 0 до 25 | ±1 | ±2 |
| От 25 до 50 | ±1 | ±2 |
| От 50 до 75 | ±1 | ±2 |
| От 75 до 100 | ±1 | ±2 |
Таблица 3 - Пределы допускаемой абсолютной погрешности измерений отсчетного устройства для микрометров модели 4403
| Диапазон измерений микрометра, мм | Пределы допускаемой абсолютной погрешности отсчетного устройства, мкм | |
| ±0,1 мм включ. от нулевого штриха | св. ±0,1 мм от нулевого штриха | |
| От 0 до 25 | ±5 | ±10 |
| От 25 до 50 | ±5 | ±10 |
| От 50 до 75 | ±5 | ±10 |
| От 75 до 100 | ±5 | ±10 |
| От 100 до 125 | ±5 | ±10 |
| От 125 до 150 | ±5 | ±10 |
| От 150 до 175 | ±5 | ±10 |
Таблица 4 - Допуски параллельности и плоскостности, измерительное усилие микрометров
| Модель | Диапазон измерений, мм | Допуск параллельности плоских измерительных поверхностей микрометра, мкм | Допуск плоскостности плоских измерительных поверхностей микрометра, мкм | Измерительное усилие, Н |
| 4146 | От 0 до 25 | 1,5 | 0,9 | От 3 до 10 |
| От 25 до 50 | 1,5 | 0,9 | От 3 до 10 | |
| От 50 до 75 | 1,5 | 0,9 | От 4 до 12 | |
| От 75 до 100 | 1,5 | 0,9 | От 4 до 15 | |
| 4403 | От 0 до 25 | 1,8 | 0,9 | От 2 до 8 |
| От 25 до 50 | 2,1 | 0,9 | От 2 до 8 | |
| От 50 до 75 | 2,4 | 0,9 | От 2 до 8 | |
| От 75 до 100 | 2,7 | 0,9 | От 2 до 8 | |
| От 100 до 125 | 3,0 | 0,9 | От 2 до 8 | |
| От 125 до 150 | 3,0 | 0,9 | От 2 до 8 | |
| От 150 до 175 | 3,0 | 0,9 | От 2 до 8 |
Таблица 5 - Метрологические характеристики установочных мер
| Номинальный размер установочных мер, мм | Допускаемое отклонение длины установочных мер от номинального размера, мкм | Суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер, мкм, не более |
| 25, 50, 75 | ±1,5 | 0,6 |
| 100, 125, 150 | ±2,0 | 1,2 |
| Таблица 6 - Габаритные разме | ры и масса | ||
| Модель | Диапазон измерений микрометров, мм | Габаритные размеры (Длина х Ширина х Высота), мм, не более | Масса, кг, не более |
| 4146 | От 0 до 25 | 150x85x24 | 0,58 |
| От 25 до 50 | 175x100x24 | 0,76 | |
| От 50 до 75 | 200x115x24 | 0,93 | |
| От 75 до 100 | 223x128x24 | 1,18 | |
| 4403 | От 0 до 25 | 155x65x22 | 0,55 |
| От 25 до 50 | 181x73x22 | 0,71 | |
| От 50 до 75 | 206x80x22 | 0,89 | |
| От 75 до 100 | 226x100x22 | 1,12 | |
| От 100 до 125 | 240x115x22 | 1,29 | |
| От 125 до 150 | 255x128x22 | 1,35 | |
| От 150 до 175 | 267x135x22 | 1,56 | |
Таблица 7 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | От +15 до +25 80 |
наносится на титульный лист паспорта типографским методом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Микрометр рычажный | - | 1 шт. |
| Отсчетное устройство для микрометров модели 4403 | - | 1 шт. |
| Установочная мера для микрометров с верхним пределом диапазона измерений свыше 25 мм | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 4 «Порядок работы» паспорта микрометров рычажных.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Стандарт предприятия Dasqua Technology Ltd «Микрометры рычажные».
