| Номер в госреестре | 91418-24 |
| Наименование СИ | Уровнемеры радарные |
| Обозначение типа СИ | TRG808 |
| Изготовитель | Dandong Top Electronics Instrument (Group) Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 26.02.2029 |
| МПИ (интервал между поверками) | 1 год - для уровнемеров, работающих без избыточного давления, с пределами допускаемой абсолютной погрешности ≤ ±3 мм; 3 года - для уровнемеров, работающих при избыточном давлении |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры радарные TRG808 (далее - уровнемеры) предназначены для измерений уровня жидкости и сыпучих материалов.
Принцип действия уровнемеров основан на применении метода частотно-модулированной непрерывной волны (FMCW). Уровнемеры непрерывно излучают частотно-модулированный сигнал в направлении к поверхности продукта. Отраженный от поверхности продукта сигнал принимается антенной уровнемера. В электронном блоке (далее - ЭБ) уровнемера определяется разница между частотами излучаемого и отраженного сигналов и расстояние до поверхности продукта.
Уровнемеры состоят из:
- приемо-передающего устройства с антенной, предназначенного для формирования, излучения и приема радиочастотных импульсов, а также формирования выходного сигнала;
- ЭБ, выполняющего обработку отраженного сигнала, преобразование полученных в результате измерений величин в значение расстояния до поверхности продукта, размещенного внутри корпуса из алюминиевого сплава.
Уровнемеры изготавливаются в следующих моделях, который отличаются типом антенн:
- TRG8081 - малогабаритная линзовая антенна;
- TRG8082 - стандартная линзовая антенна;
- TRG8083 - антикоррозионная антенна;
- TRG8084 - универсальная продувочная антенна;
- TRG8085 - антенна для высокого давления и высокой температуры.
Заводской номер, состоящий арабских цифр, наносится методом лазерной печати на маркировочную табличку, расположенную на корпусе ЭБ уровнемеров.
Уровнемеры изготавливаются в общепромышленном или взрывозащищенном исполнениях.
Нанесение знака поверки на уровнемеры не предусмотрено.
Пломбирование уровнемеров не предусмотрено.
TRG808
| Структура и расшифровка условного обозначения уровнемеров: | ||||||||
| Х | Х | Х | Х | Х | Х | Х | Х | |
| Опции: A - с дисплеем, без блютуза; B - с дисплеем, с блютузом | ||||||||
| Кабельный ввод: M - M20x1,5; N - NPT1/2"; O - G3/4"; P -NPT3/4" | ||||||||
Выходной сигнал/Напряжение питания/Схема подключения: А -от 4 до 20 мА, HART/от 15 до 30/двухпроводная схема; В -Modbus RTU (RS485)^t 15 до 30/четырехпроводная схема; X - по
заказу____________________________________________________________
Избыточное давление измеряемой среды, МПа: D - от -0,1 до 0,3; E -от -0,1 до 2,5; F - от -0,1 до 5; G - от -0,1 до 10
Температура измеряемой среды, °С: 1 - от -40 до 85; 2 - от -40 до 150; 3 -от -40 до 200; 4 - от -40 до 600; 5 - от -40 до 1000
Взрывозащита: P - невзрывозащищенный; I - 0Ex ia IIC Tl...T5/T6 Ga Х, Ex ia IIIC T85°C Da Х; F - 1Ex d ia [ia Ga]IIC T1...T5/T6 Gb X, Ex tb IIIC T100°C/T85°C DbX
Максимальные диапазоны измерений, м: А - от 0,3 до 10; В - от 0,3 до 30
Модель: 1 - малогабаритная линзовая антенна; 2 - стандартная линзовая антенна;
3 - антикоррозионная антенна; 4 - универсальная продувочная антенна; 5 - антенна
для высокого давления и высокой температуры

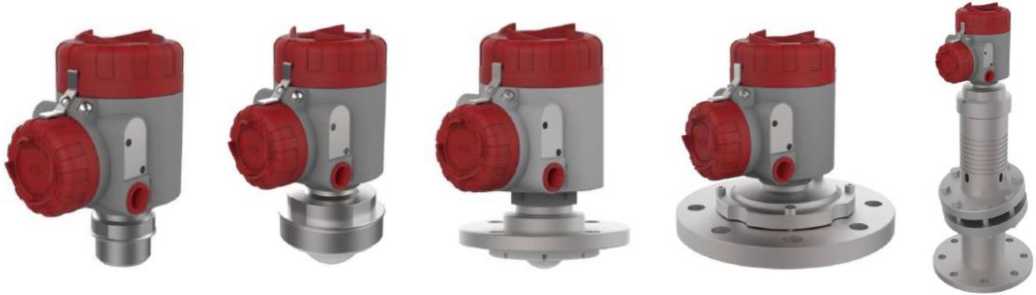

TRG8081 TRG8082 TRG8083 TRG8084 TRG8085
Рисунок 1 - Общий вид уровнемеров
ЕхЕЯЕЫоц Top Electrodes Ikstrumeit(Creep)Со., Ltd.
наименование товара:
уровнемер радарный TRG808 модель:
диапазон измерений:
рабочее напряжение: 15-^30 VDC
электрический ток: 4~20mA 22mA MAX мощность: 0.66W МАХ класс защиты: IP67 температура окружающей среды: -40+70“С рабочая температура:
Место нанесения заводского номера
масса: размер:
заводской номер: дата изготовления:
Рисунок 2 - Схема маркировочной таблички
Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО используется для преобразования измеренных величин в числовое значение, формирования выходных сигналов и самодиагностики.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | — |
| Номер версии (идентификационный номер) ПО | LM2 V1.3.5 |
| Цифровой идентификатор ПО | — |
| Алгоритм вычисления цифрового идентификатора ПО | — |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений расстояния до поверхности продукта (уровня)1), мм | от 300 до 10000, от 300 до 30000 |
| Пределы допускаемой абсолютной погрешности измерений расстояния до поверхности продукта (уровня) по показаниям дисплея или по цифровому выходному сигналу, мм | ±1 |
| Пределы допускаемой приведенной погрешности воспроизведения выходного токового сигнала от 4 до 20 мА, % диапазона воспроизведения | ±0,05 |
| 1) Указаны максимальные диапазоны измерений. Фактические значения указываются в паспорте. Примечание — Абсолютную погрешность измерений расстояния до поверхности продукта (уровня) по токовому выходному сигналу AL4 мм, вычисляют по формуле: AL4-20 = Al + jY^ • (Lmax-Lmin), (1) где AL — абсолютная погрешность измерений расстояния до поверхности продукта (уровня) по показаниям дисплея или по цифровому выходному сигналу, мм; Y — приведенная погрешность воспроизведения выходного токового сигнала от 4 до 20 мА, % диапазона воспроизведения; Lmax, — максимальное и минимальное значения диапазона измерений расстояния до поверхности Lmin продукта (уровня) соответственно, мм. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 15 до 30 |
| Выходные сигналы | от 4 до 20 мА, HART, Modbus RTU (RS485) |
| Температура измеряемой среды, °С1) | от -40 до +85, от -40 до +200, от -40 до +150, от -40 до +600, от -40 до +1000 |
| Избыточное давление измеряемой среды, МПа: - TRG8081 - TRG8082, TRG8083 - TRG8084 - TRG8085 | от -0,1 до 2,5 от -0,1 до 2,5 от -0,1 до 0,3 от -0,1 до 10 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С2) - относительная влажность, %, не более - атмосферное давление, кПа | от -40 до +70 95 от 84,0 до 106,7 |
| Габаритные размеры корпуса ЭБ, мм, не более: - длина - ширина - высота | 150 98 150 |
| Масса корпуса ЭБ, кг, не более | 2,5 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 60000 |
| Маркировка взрывозащиты | 0Ex iaIIC T1...T5/T6 Ga Х, Ex ia IIIC T85°C Da Х, 1Ex d ia [ia Ga]IIC T1. T5/T6 Gb X, Ex tb IIIC T100°C/T85°C DbX |
| Степень защиты, обеспечиваемая оболочкой (код IP) | IP67 |
| 1) Указан максимальный диапазон изменений температуры измеряемой среды. Фактические значения указываются в паспорте. 2) Работоспособность дисплея обеспечивается при температуре окружающей среды от минус 20 °С до 70 °С. Воздействие температуры окружающей среды от минус 40 °С до минус 20 °С не приводит к повреждению дисплея, при этом показания индикатора могут быть нечитаемыми, частота его обновлений снижается. | |
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность
| Наименование | Количество, шт./экз. |
| Уровнемер радарный TRG808 | 1 |
| Руководство по эксплуатации | 1 |
| Паспорт | 1 |
приведены в разделе 1 «Описание и работа» руководства по эксплуатации.
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
B/АММ 019-2022 Уровнемеры радарные TRG808. Стандарт предприятия Dandong Top Electronics Instrument (Group) Co, Ltd.
