| Номер в госреестре | 91419-24 |
| Наименование СИ | Уровнемеры волноводные радарные |
| Обозначение типа СИ | TRG802 |
| Изготовитель | Dandong Top Electronics Instrument (Group) Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 26.02.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |

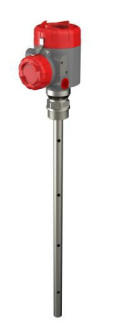

Уровнемеры волноводные радарные TRG802 (далее - уровнемеры) предназначены для измерений уровня жидкости и сыпучих материалов.
Принцип действия уровнемеров основан на измерении времени распространения электромагнитного импульса по чувствительному элементу (далее - ЧЭ) между его излучением и приемом обратного импульса, отраженного от поверхности продукта, переводе его в расстояние и дальнейшем преобразовании в выходной сигнал.
Уровнемеры состоят из электронного блока (далее - ЭБ) и ЧЭ.
В зависимости от типа ЧЭ уровнемеры изготавливаются в следующих моделях:
- TRG8021 - коаксиальный ЧЭ;
- TRG8022 - двухстержневой ЧЭ;
- TRG8023 - одностержневой ЧЭ;
- TRG8024 - двухтросовый ЧЭ;
- TRG8025 - однотросовый ЧЭ.
Уровнемеры изготавливаются в общепромышленном или взрывозащищенном исполнениях.
Заводской номер, состоящий из арабских цифр, наносится методом лазерной печати на маркировочную табличку, расположенную на корпусе ЭБ.
Нанесение знака поверки на уровнемеры не предусмотрено.
Пломбирование уровнемеров не предусмотрено.
TRG802
и
| Х | Х | Х | Х | Х | Х | Х | Х |
обозначения уровнемеров:
Длина ЧЭ, мм
Опции: A - с дисплеем, без блютуза; B - с дисплеем, с блютузом
Кабельный ввод: M - M2Qx1,5; N - NPT1/2
Выходной сигнал / Напряжение питания / Схема подключения:
B - от 4 до 20 мА, HART / от 15 до 30 / двухпроводная схема______
Температура измеряемой среды, °С: 2 - от -40 до 150; 3 - от -40 до 250
Тип присоединения: GP - резьба G1/"; NP - Резьба NPT1/"; GX -специальное исполнение
Материал: А - нержавеющая сталь 316L; Х - специальное исполнение______
Взрывозащита: P - невзрывозащищенный; I - 0Ex ia IIC T1...T5/T6 Ga Х, Ex ia IIIC T85°C Da Х; F - 1Ex d ia [ia Ga]IIC T1...T5/T6 Gb X, Ex tb IIIC T100°C/T85°C DbX
Модель: 1 - коаксиальный ЧЭ; 2 - двухстержневой ЧЭ; 3 - одностержневой ЧЭ; 4 -двухтросовый ЧЭ; 5 - однотросовый ЧЭ

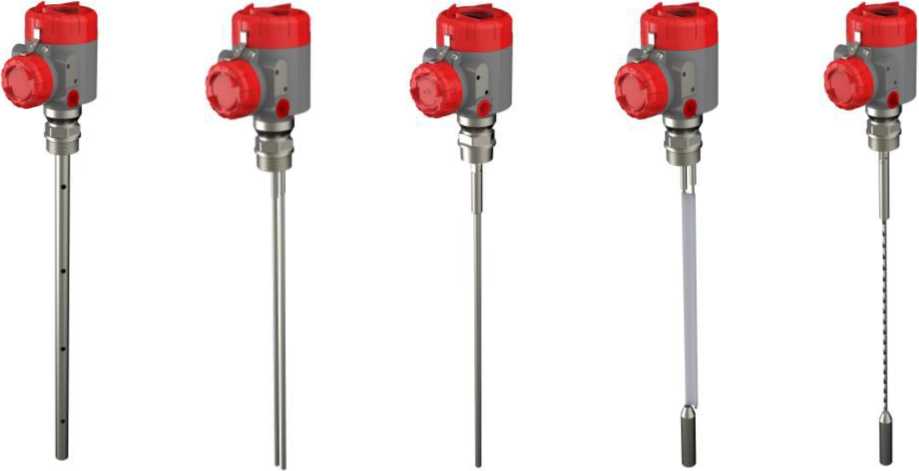

TRG8021
TRG8022 TRG8023 TRG8024 TRG8025
Рисунок 1 - Общий вид уровнемеров
ЕхЕИ[Daifoig Top Eltctroiits listruecit(Croup)Co..Ltd.
наименование товара:
уровнемер волноводный радарный TRG802 модель:
диапазон измерений:
рабочее напряжение: 15^30 VDC
Место нанесения заводского номера
электрический ток: 4~20mA 22mA МАХ МОЩНОСТЬ: 0.66W МАХ класс защиты: IP67 температура окружающей среды: ■40-+70’С рабочая температура: масса: размер:
заводской номер:
дата изготовления:________________________
Рисунок 2 - Схема маркировочной таблички
Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО используется для преобразования измеренных величин в числовое значение, формирования выходных сигналов и самодиагностики.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | — |
| Номер версии (идентификационный номер) ПО | 8021001 |
| Цифровой идентификатор ПО | — |
| Алгоритм вычисления цифрового идентификатора ПО | — |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений расстояния до поверхности продукта (уровня)1), мм: - TRG8021, TRG8022, TRG8024 - TRG8023, TRG8025 | от 500 до 6000 от 500 до 30000 |
| Пределы допускаемой абсолютной погрешности измерений расстояния до поверхности продукта (уровня) по показаниям дисплея или по цифровому выходному сигналу, мм | ±5 |
| Пределы допускаемой приведенной погрешности воспроизведения выходного токового сигнала от 4 до 20 мА, % диапазона воспроизведения | ±0,05 |
| Наименование характеристики | Значение |
| 1) Указаны максимальные диапазоны измерений. Фактические значения указываются в паспорте. Примечание - Абсолютную погрешность измерений расстояния до поверхности продукта (уровня) по токовому выходному сигналу AL4 мм, вычисляют по формуле: AL4—20 = Al + • (Lmax-Lmin), (1) где AL - абсолютная погрешность измерений расстояния до поверхности продукта (уровня) по показаниям дисплея или по цифровому выходному сигналу, мм; Y - приведенная погрешность воспроизведения выходного токового сигнала от 4 до 20 мА, % диапазона воспроизведения; Lmax, - максимальное и минимальное значения диапазона измерений расстояния до поверхности Lmin продукта (уровня) соответственно, мм. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 15 до 30 |
| Выходной сигнал | от 4 до 20 мА, HART |
| Параметры измеряемой среды: - температура, °С - избыточное давление, МПа | от -40 до +2501) от -0,1 до 4,0 |
| Условия эксплуатации: - температура окружающей среды, °С2) - относительная влажность, %, не более - атмосферное давление, кПа | от -40 до +70 95 от 84,0 до 106,7 |
| Длина ЧЭ, мм, не более: - TRG8021, TRG8022, TRG8024 - TRG8023, TRG8025 | 6000 30000 |
| Габаритные размеры ЭБ, мм, не более: - длина - ширина - высота | 150 98 150 |
| Масса ЭБ, кг, не более | 2,5 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 60000 |
| Маркировка взрывозащиты | 0Ex iaIIC T1...T5/T6 Ga X, Ex ia IIIC T85C Da X, 1Ex db ia [ia Ga]IIC T1. T5/T6 Gb X, Ex tb IIIC T100C/T85C Db X |
| Степень защиты, обеспечиваемая оболочкой (код IP) | IP67 |
| 1) Указан максимальный диапазон изменений температуры измеряемой среды. Фактические значения указываются в паспорте. 2) Работоспособность дисплея обеспечивается при температуре окружающей среды от минус 20 °С до 70 °С. Воздействие температуры окружающей среды от минус 40 °С до минус 20 °С не приводит к повреждению дисплея, при этом показания индикатора могут быть нечитаемыми, частота его обновлений снижается. | |
знак утверждения типа наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность
| Наименование | Количество, шт./экз. |
| Уровнемер волноводный радарный TRG802 | 1 |
| Руководство по эксплуатации | 1 |
| Паспорт | 1 |
приведены в разделе 1 «Описание и работа» руководства по эксплуатации.
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
B/АММ 015-2022 Уровнемеры волноводные радарные TRG802. Стандарт предприятия Dandong Top Electronics Instrument (Group) Co, Ltd.
