| Номер в госреестре | 91420-24 |
| Наименование СИ | Уровнемеры буйковые |
| Обозначение типа СИ | ZTD |
| Изготовитель | Dandong Top Electronics Instrument (Group) Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 26.02.2029 |
| МПИ (интервал между поверками) | 5 лет - для уровнемеров для измерений уровня сжиженных газов; 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ±3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ±3 мм; 3 года - для уровнемеров, ра |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры буйковые ZTD (далее - уровнемеры) предназначены для измерений уровня жидкости и уровня раздела жидкостей.
Уровнемеры состоят из:
- буйка, представляющего собой герметичный металлический цилиндр, подвешенный на рычаге торсионной трубки;
- буйковой камеры, внутри которой расположен буек (при монтаже сверху емкости буйковая камера отсутствует);
- электронно-вычислительного блока (далее - ЭВБ), выполняющего преобразование вращательного движения торсионной трубки в значение уровня жидкости или уровня раздела жидкостей.
Принцип действия уровнемеров основан на действии выталкивающей силы жидкости на буек, установленный на свободном конце торсионной трубки. Изменение уровня жидкости (уровня раздела жидкостей) прямо пропорционально влияет на изменение нагрузки на торсионную трубку, в результате чего происходит скручивание или раскручивание передаточного стрежня и перемещение магнита, который бесконтактным способом влияет на датчик Холла. Электромагнитное поле преобразуется в электрический сигнал. ЭВБ обрабатывает электрический сигнал и преобразует его в цифровое значение уровня жидкости (уровня раздела жидкостей), отображаемое на дисплее уровнемера, выходные электрические сигналы.
/ ° Уровнемер буйковый ZTD
/ Код заказа: \
/ Р max' Мпа t шах: от до °C
h max: мм Класс защиты: IP66
1 М в: г V в: см3
р 1: кг/м3 р 2: кг/м3
Масса: кг Размеры: х х см
\ Дата изготовления;
Заводской номер: ^^J^affifonfTop Electronics Instrument(Group)Co.,Ltd
Место нанесения — ........
заводского номера

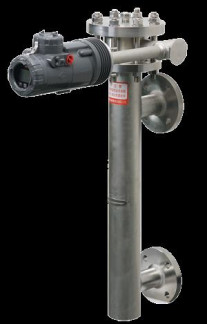

Рисунок 1 - Общий вид уровнемеров и схема маркировочной таблички
Заводской номер, состоящий из арабских цифр, наносится методом лазерной печати на маркировочную табличку, расположенную на корпусе уровнемеров.
Нанесение знака поверки на уровнемеры не предусмотрено.
Пломбирование уровнемеров не предусмотрено.
Уровнемеры имеют встроенное программное обеспечение (далее - ПО).
ПО используется для преобразования измеренных значений в выходной сигнал, настройки и самодиагностики. ПО устанавливается в уровнемеры на заводе-изготовителе и не подлежит изменению в процессе эксплуатации.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | — |
| Номер версии (идентификационный номер) ПО | 1.1 |
| Цифровой идентификатор ПО | — |
| Алгоритм вычисления цифрового идентификатора ПО | — |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня жидкости (уровня раздела жидкостей), мм | от 0 до 25001) |
| Пределы допускаемой приведенной погрешности измерений уровня жидкости (уровня раздела жидкостей) по показаниям дисплея или по цифровому выходному сигналу, % от диапазона измерений | ±0,5 |
| Пределы допускаемой приведенной погрешности преобразования значения уровня (уровня раздела жидкостей) в выходной сигнал от 4 до 20 мА, % от диапазона преобразования | ±0,1 |
| Наименование характеристики | Значение |
| 1) Указан максимальный диапазон измерений. Фактический диапазон измерений указывается в паспорте. Минимальный диапазон измерений от 0 до 300 мм. Примечания: 1. При использовании выходного сигнала от 4 до 20 мА погрешность измерений уровня жидкости (уровня раздела жидкостей) по показаниям дисплея или по цифровому выходному сигналу арифметически суммируется с погрешностью преобразования значения уровня (уровня раздела жидкостей) в токовый выходной сигнал от 4 до 20 мА. 2. Метрологические характеристики уровнемеров нормированы при соответствии значения плотности жидкости, внесенного в ЭВБ, фактической плотности измеряемой среды. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 12 до 30 |
| Выходной сигнал | от 4 до 20 мА, HART |
| Параметры измеряемой среды: - температура, °С1) - избыточное давление, МПа, не более | от -196 до +450 42,0 |
| Условия эксплуатации: - температура окружающей среды, °С2) - относительная влажность, %, не более - атмосферное давление, кПа | от -40 до +80 95 от 84,0 до 106,7 |
| Габаритные размеры ЭВБ, мм, не более: - длина - ширина - высота | 720 350 200 |
| Масса ЭВБ, кг, не более | 5 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 100000 |
| Маркировка взрывозащиты | 0Ex ia IIC T5 Ga Х, 1Ex d IIC T5/T6 Gb Х |
| Степень защиты, обеспечиваемая оболочкой (код IP) | IP66 |
| 1) Указан максимальный диапазон изменений температуры измеряемой среды, фактические значения указываются в паспорте. 2) Работоспособность дисплея обеспечивается в диапазоне от минус 30 до плюс 80 °С. При температуре ниже минус 20 °С и выше плюс 80 °С исчезает индикация на дисплее, дисплей восстанавливает работоспособность при возвращении температуры в указанные пределы. При температуре ниже минус 30 °С и выше 80 °С для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал. | |
наносится на титульные листы паспорта и руководства по эксплуатации типографским методом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество, шт./экз. |
| Уровнемер буйковый ZTD | — | 1 |
| Руководство по эксплуатации | — | 1 |
| Паспорт | — | 1 |
приведены в разделе 1 «Описание и работа» руководства по эксплуатации.
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Q/AMM013-2020 Уровнемеры буйковые ZTD. Стандарт предприятия Dandong Top
Electronics Instrument (Group) Co., Ltd.
