| Номер в госреестре | 91424-24 |
| Наименование СИ | Системы измерительные |
| Обозначение типа СИ | AI-2000 |
| Изготовитель | Публичное акционерное общество "Тутаевский моторный завод" (ПАО "ТМЗ"), г. Тутаев, Ярославская обл. |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные AI-2000 (далее - системы) предназначены для измерений массового расхода топлива.
Системы состоят из мерного сосуда, рычага с противовсом, тензорезистивного силоизмерительного преобразователя, измерительного преобразователя и трубок, размещенных в едином корпусе.
Мерный сосуд подвешен на рычаг с противовесом, компенсирующим массу мерного сосуда. Рычаг подвешен на тензорезистивный силоизмерительный преобразователь с упругим элементом в виде стержня.
Принцип действия систем основан на измерении массы топлива, прошедшей через мерный сосуд за заданный интервал времени. Масса топлива в мерном сосуде измеряется с помощью тензорезистивного силоизмерительного преобразователя. Электрический сигнал тензорезистивного силоизмерительного преобразователя, пропорциональный измеряемой массе топлива, поступает во вторичный измерительный преобразователь, в котором, посредством масштабирования преобразовывается в цифровую форму и передается в ПЭВМ по интерфейсу RS-485 (протокол Modbus RTU). ПЭВМ с помощью программного обеспечения производит расчет массового расхода топлива.
Топливо поступает в мерный сосуд по трубкам, конструкция которых обеспечивает отсутствие колебаний, влияющих на измерения. Топливо из мерного сосуда с помощью внешнего насоса подается в двигатель внутреннего сгорания, течи топлива возвращаются в мерный сосуд.
К данному типу средств измерений относятся системы измерительные AI-2000 с заводскими номерами 381729, 584965.

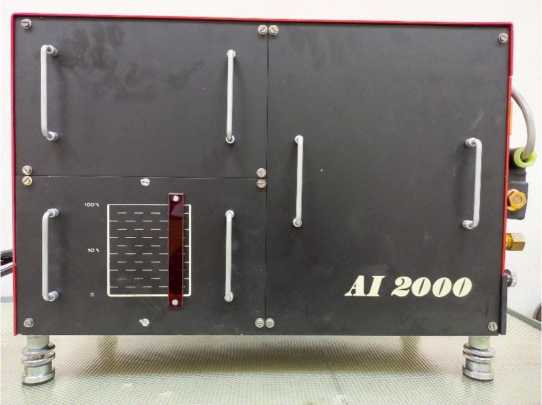

Рисунок 1 - Общий вид системы
Заводской номер, состоящий из арабских цифр, нанесен методом печати на маркировочную табличку, расположенную на задней панели корпуса системы.
Пломбировка систем не предусмотрена.
Нанесение знака поверки на системы не предусмотрено.

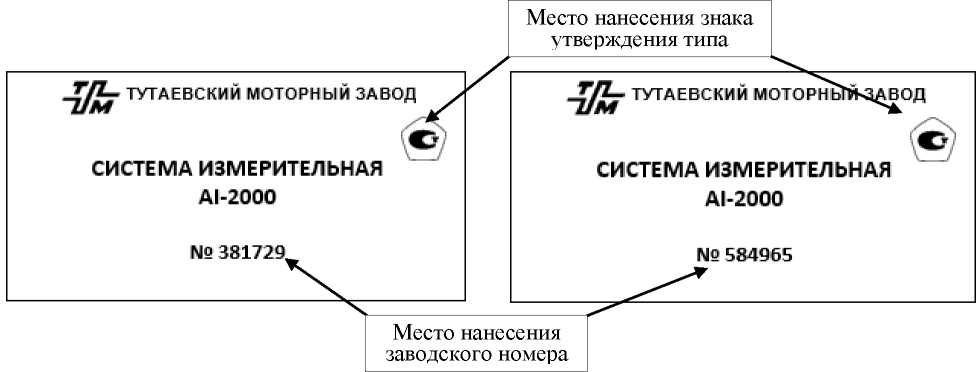

Рисунок 2 - Общий вид (схема) маркировочных табличек
Программное обеспечение (далее - ПО) систем разделено на внутреннее и внешнее.
Внутреннее ПО, установленное во вторичном измерительном преобразователе, предназначено для обработки сигналов тензорезистивного силоизмерительного преобразователя.
Конструкция систем обеспечивает полное ограничение доступа к внутреннему ПО. Внутреннее ПО не может быть считано через какой-либо интерфейс.
Внешнее ПО, устанавливаемое на ПЭВМ, предназначено для обработки цифрового сигнала (протокол Modbus RTU) и вычисления массового расхода топлива.
Защита внешнего ПО от несанкционированного доступа реализована в виде паролей доступа.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внешнего ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FRate2.frm |
| Номер версии (идентификационный номер) ПО | — |
| Цифровой идентификатор ПО | DE51F802 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода топлива, кг/ч | от 1 до 180 |
| Пределы допускаемой относительной погрешности измерений массового расход топлива, % | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | 24±2,4 |
| Масса топлива за время одного измерения, г | от 250 до 1500 |
| Время одного измерения, с, не менее | 30 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +50 |
| - относительная влажность, %, не более | 98 |
| Габаритные размеры, мм, не более: | |
| - длина | 560 |
| - ширина | 240 |
| - высота | 360 |
| Масса, кг, не более | 15 |
| Средняя наработка на отказ, ч, не менее | 20000 |
наносится на маркировочную табличку методом печати и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Система измерительная AI-2000 | — | 1 |
| Паспорт | — | 1 |
приведены в разделе 1 «Основные сведения об изделии» паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
