Государственный реестр средств измерений

Манометры показывающие 18-015, 91426-24

91426-24
Манометры показывающие 18-015 (далее - манометры) предназначены для измерений избыточного давления газообразных или жидких измеряемых сред.
Карточка СИ
Номер в госреестре 91426-24
Наименование СИ Манометры показывающие
Обозначение типа СИ 18-015
Изготовитель Компания "IMI Norgren Manufacturing (Shanghai) Co., Ltd.", Китай
Год регистрации 2024
Срок свидетельства 26.02.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Манометры показывающие 18-015 (далее - манометры) предназначены для измерений избыточного давления газообразных или жидких измеряемых сред.

Описание

Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией трубчатой пружины, перемещение которой с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы манометра.

Манометры состоят из пластикового корпуса, передаточного механизма, чувствительного элемента, циферблата с двойной шкалой и стрелкой, защитного стекла, штуцера для присоединения манометра к процессу.

Манометры изготавливаются в двух модификациях:  18-015-013,  18-015-990,

отличающиеся диапазоном измерений и габаритными размерами.

Внешний вид манометров представлен на рисунке 1.

Пломбировка приборов не предусмотрена.

Серийный/заводской номер, идентифицирующий каждый экземпляр средства измерений в виде буквенно-цифрового обозначения по системе нумерации изготовителя, наносится на корпус манометра типографским способом на наклейку, прикрепленную на корпус манометра в месте, указанном на рисунке 2.

Конструкция приборов не предусматривает нанесение на корпус знака поверки.

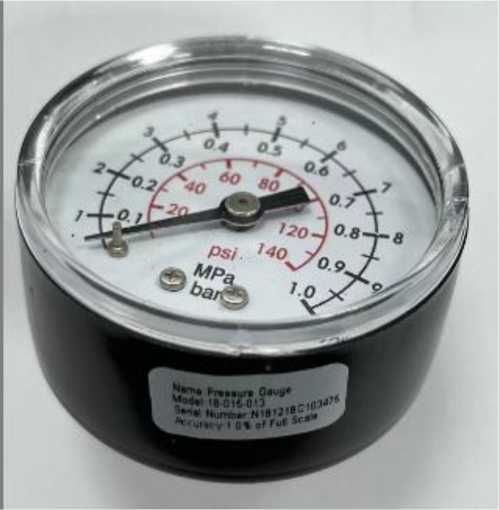

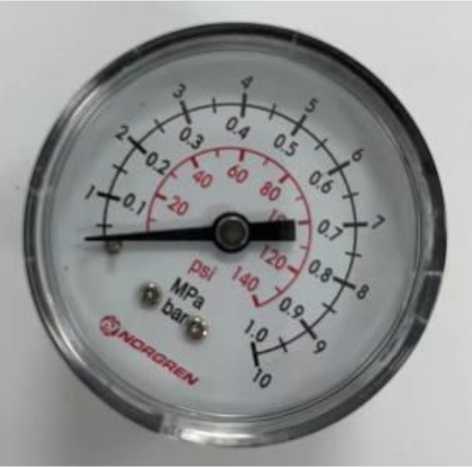

Рисунок 1 - Внешний вид манометров показывающих 18-015

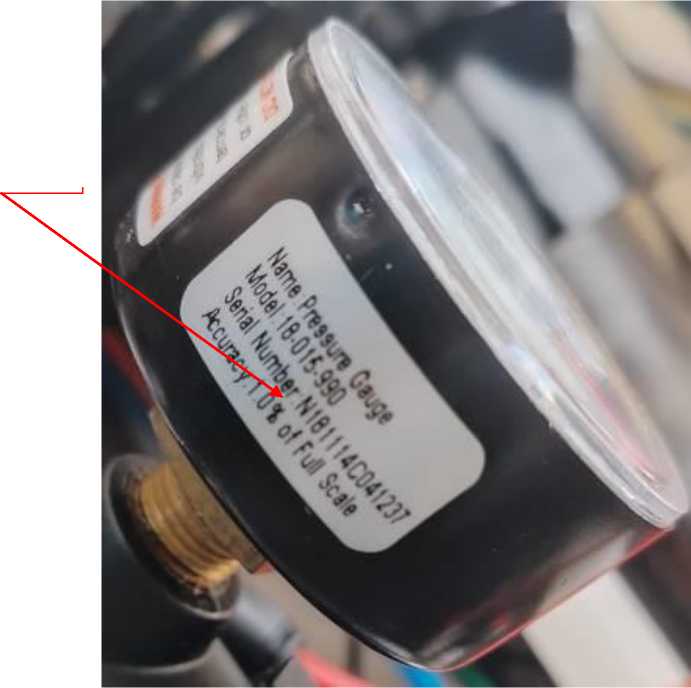

Место нанесения серийного/заводского номера

Рисунок 2 - Места нанесения серийного/заводского номера

Технические характеристики

Метрологические и основные технические характеристики манометров приведены в таблицах 1 - 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значения

мод. 18-015-013

мод. 18-015-990

Диапазоны измерений избыточного давления, бар (МПа) (psi)1)

от 0 до 10 (от 0 до 1) (от 0 до 145)

от 0 до 4 (от 0 до 0,4) (от 0 до 58)

Пределы основной допускаемой приведенной (от диапазона измерений) погрешности, %

±1,0

Вариация показаний, % от диапазона измерений

1у1

Пределы дополнительной допускаемой приведенной (от диапазона измерений) погрешности, вызванной отклонением температуры от нормальных условий (от +15 до +25 °С), % / 10 ◦С

±0,4

Примечания:

1) В соответствии с заказом допускается изготовление приборов, отградуированных в других единицах измерения давления, допущенных к применению в РФ

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Нормальные условия эксплуатации:

- температура окружающего воздуха, ◦С - относительная влажность, %, не более - атмосферное давление, мм рт.ст.

от +15 до +25 от 30 до 80 от 720 до 780

Рабочий диапазон температуры окружающего воздуха, ◦С

от -40 до + 65

Диаметр, мм, не более: - мод. 18-015-013 - мод. 18-015-990

50

40

Масса, кг, не более: - диаметр 50 мм - диаметр 40 мм

0,055

0,050

Знак утверждения типа

наносится типографским способом на титульный лист паспорта.

Комплектность

Таблица 3 - Комплектность средств измерений

Наименование

Обозначение

Количество

Манометр показывающий

18-015 (мод. 18-015-013, 18-015-990)

1 шт.

Паспорт (на русском языке)

1 шт.

Сведения о методах измерений

приведены в разделе 6 «Методы измерений» паспорта.

Нормативные документы

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;

Стандарт предприятия компании «IMI Norgren Manufacturing (Shanghai) Co., Ltd.», Китай.
