| Номер в госреестре | 91427-24 |
| Наименование СИ | Расходомеры-счетчики электромагнитные |
| Обозначение типа СИ | FM10 |
| Изготовитель | "FEEJOY TECHNOLOGY (SHANGHAI) CO., LTD", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 26.02.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики электромагнитные FM10 предназначены для измерений объемного расхода и объема электропроводящих жидкостей.
Принцип работы расходомеров-счетчиков электромагнитных FM10
(далее - расходомеры) основан на законе электромагнитной индукции. При движении проводящей электрический ток жидкости в магнитном поле, создаваемом первичным преобразователем, в ней наводится ЭДС индукции с амплитудой, прямо пропорциональной скорости движения жидкости. Значение ЭДС снимается с электродов первичного преобразователя и передается в преобразователь сигналов, где происходит его преобразование в значение объемного расхода (объема) и формирование различных выходных сигналов. Расходомеры имеют возможность работы в прямом и обратном направлениях потока.
Расходомеры состоят из первичного преобразователя расхода и преобразователя сигналов, которые могут быть жестко механически связаны (компактное исполнение) или разнесены на некоторое расстояние и соединены сигнальным кабелем (раздельное исполнение).
Первичные преобразователи расхода представляют собой трубу из нержавеющей стали, на внутреннюю поверхность которой нанесено покрытие, выполненное из диэлектрического материала (футеровка) или выдвижную штангу, нижняя часть которой выполнена из футеровки. В футеровку встроены электроды. Для формирования магнитного поля, поверх измерительной трубы размещена обмотка возбуждения.
Расходомеры выпускаются в следующих модификациях: FM10-A - стандартное исполнение с присоединением типа «сэндвич», FM10-B - стандартное исполнение с фланцевым вариантом присоединения, FM10-C - погружное исполнение с резьбовым вариантом присоединением, FM10-D - погружное исполнение с фланцевым вариантом присоединением, FM10-K - стандартное исполнение с гигиеническим присоединением, FM10-T - стандартное исполнение с резьбовым присоединением. Каждое исполнение расходомеров может быть взрывозащищенным.
Преобразователь сигналов представляет собой электронный блок, предназначенный для обработки измерительной информации, а также для питания обмотки возбуждения расходомера и обработки сигналов электродов первичных преобразователей расхода. Преобразователи сигналов имеют различную номенклатуру выходных сигналов: аналоговые, частотно-импульсные, цифровые.
В зависимости от условий применения и требуемых характеристик расходомера, внутренняя поверхность первичных преобразователей расхода выполняется из различных типов футеровки: Неопрен (Neoprene), твердая резина, мягкая резина, полиуретан, керамика, полипропилен, PFA, FEP, PTFE, EPDM, FPM/FKM и другие.
Общий вид расходомеров представлен на рисунке 1.
Заводской номер, наносятся типографическим методом или методом гравировки в буквенно-цифровом формате на маркировочные таблички, расположенные на корпусе преобразователя сигналов и/или первичного преобразователя расхода.
Внешний вид маркировочной таблички представлен на рисунке 2.
Нанесение знака поверки на расходомеры не предусмотрено.
а) FM10-A
б) FM10-B
е) FM1O-K
д) FM10-D
в) FM1O-B раздельного исполнения, питание от аккумуляторной батареи
ж) FM10-T
г) FM1O-C
з) преобразователь сигналов раздельного исполнения
Рисунок 1 - Внешний вид расходомеров
Заводской номер
Расходомер-сметчик электромагнитный FM10
Зав номер
Дата изг.: | |
Диапазон измерения:] Точность:!
Питание: >
Степень защиты:
] К-Факторг Вых сигнал 1:| Вых. сигнал 2:1
Место нанесения знака утверждения типа
Рисунок 2 -Внешний вид маркировочной таблички

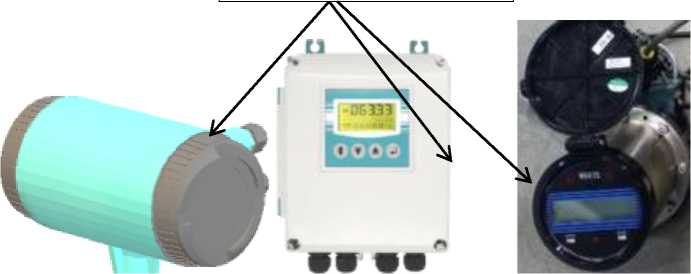

Места пломбирования
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Расходомеры имеют встроенное программное обеспечение (ПО). Встроенное ПО выполняет функции расчета скорости потока, объёмного расхода, объема формирование выходных сигналов токового и частотно-импульсного выхода, формирование интерфейсных сигналов, а также отображение информации на дисплее преобразователя сигналов.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное название ПО | MAG9 K4CH | W803E53 |
| Номер версии (идентификационный номер) ПО | 8.Х | 1.Х |
| Примечание - Где «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | ||
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014:
- «высокий», при пломбировке преобразователя сигналов;
- «средний» без пломбировки преобразователя сигналов.
Метрологические характеристики расходомеров приведены в таблицах 2-4, основные технические характеристики в таблице 5.
Таблица 2 - Диапазоны измерений объемного расхода модификаций FM10-A; FM10-B;
FM10-K; FM10-T.
| Номинальный диаметр, DN | Минимальное значение расхода, Qmin, м3/ч | Значение расхода, соответствующего скорости потока 0,3 м/с, Qt1, м3/ч | Значение расхода, соответствующего скорости потока 1,0 м/с, Qt2, м3/ч | Максимальн ое значение расхода, Qmax, м3/ч |
| 3 | 0,003 | 0,008 | 0,025 | 0,305 |
| 6 | 0,010 | 0,031 | 0,102 | 1,221 |
| 10 | 0,028 | 0,085 | 0,283 | 3,391 |
| 15 | 0,064 | 0,191 | 0,636 | 7,630 |
| 20 | 0,113 | 0,339 | 1,130 | 13,56 |
| 25 | 0,177 | 0,530 | 1,766 | 21,20 |
| 32 | 0,289 | 0,868 | 2,894 | 34,73 |
| 40 | 0,452 | 1,356 | 4,522 | 54,26 |
| 50 | 0,707 | 2,120 | 7,065 | 84,78 |
| 65 | 1,194 | 3,582 | 11,94 | 143,3 |
| 70 | 1,385 | 4,154 | 13,85 | 166,2 |
| 80 | 1,809 | 5,426 | 18,09 | 217,0 |
| 100 | 2,826 | 8,478 | 28,26 | 339,1 |
| 125 | 4,416 | 13,25 | 44,16 | 529,9 |
| 150 | 6,359 | 19,08 | 63,59 | 763,0 |
| 200 | 11,30 | 33,91 | 113,0 | 1356,5 |
| 250 | 17,66 | 52,99 | 176,6 | 2119,5 |
| 300 | 25,43 | 76,30 | 254,0 | 3052,1 |
| 350 | 34,62 | 104,0 | 346,0 | 4154,2 |
| 400 | 45,22 | 136,0 | 452,0 | 5425,9 |
| 450 | 57,23 | 172,0 | 572,0 | 6867,2 |
| 500 | 70,65 | 212,0 | 707,0 | 8478,0 |
| 600 | 102,0 | 305,0 | 1017,0 | 12208,3 |
| 700 | 138,0 | 415,0 | 1385,0 | 16616,9 |
| 800 | 181,0 | 543,0 | 1809,0 | 21703,7 |
| 900 | 229,0 | 687,0 | 2289,0 | 27468,7 |
| 1000 | 283,0 | 848,0 | 2826,0 | 33912,0 |
| 1200 | 407,0 | 1221,0 | 4069,0 | 48833,3 |
| 1400 | 554,0 | 1662,0 | 5539,0 | 66467,5 |
| 1600 | 723,0 | 2170,0 | 7235,0 | 86814,7 |
Таблица 3 - Диапазоны измерений объемного расхода модификаций FM10-C; FM10-D.
| Номинальный диаметр, DN | Минимальное значение расхода, Qmin, м3/ч | Значение расхода, соответствующего скорости потока 0,5 м/с, Qt1, м3/ч | Значение расхода, соответствующего скорости потока 3,0 м/с, Qt2, м3/ч | Максимальное значение расхода, Qmax м3/ч |
| 100 | 2,826 | 14,1 | 84,8 | 339,1 |
| 125 | 4,416 | 22,1 | 132,5 | 529,9 |
| 150 | 6,359 | 31,8 | 190,8 | 763,0 |
| 200 | 11,30 | 56,5 | 339,1 | 1356,5 |
| 250 | 17,66 | 88,3 | 529,9 | 2119,5 |
| 300 | 25,43 | 127,2 | 763,0 | 3052,1 |
| 350 | 34,62 | 173,1 | 1038,6 | 4154,2 |
| 400 | 45,22 | 226,1 | 1356,5 | 5425,9 |
| 450 | 57,23 | 286,1 | 1716,8 | 6867,2 |
| 500 | 70,65 | 353,3 | 2119,5 | 8478,0 |
| 600 | 102,0 | 508,7 | 3052,1 | 12208,3 |
| 700 | 138,0 | 692,4 | 4154,2 | 16616,9 |
| 800 | 181,0 | 904,3 | 5425,9 | 21703,7 |
| 900 | 229,0 | 1144,5 | 6867,2 | 27468,7 |
| 1000 | 283,0 | 1413,0 | 8478,0 | 33912,0 |
| 1200 | 407,0 | 2034,7 | 12208,3 | 48833,3 |
| 1400 | 554,0 | 2769,5 | 16616,9 | 66467,5 |
| 1600 | 723,0 | 3617,3 | 21703,7 | 86814,7 |
| 1800 | 916,0 | 4578,1 | 27468,7 | 109874,9 |
| 2000 | 1130,0 | 5652,0 | 33912,0 | 135648,0 |
| 2200 | 1368,0 | 6838,9 | 41033,5 | 164134,1 |
| 2400 | 1628,0 | 8138,9 | 48833,3 | 195333,1 |
| 2600 | 1910,0 | 9551,9 | 57311,3 | 229245,1 |
| 2800 | 2216,0 | 11077,9 | 66467,5 | 265870,1 |
| 3000 | 2543,0 | 12717,0 | 76302,0 | 305208,0 |
Таблица 4 - Пределы допускаемой относительной погрешности измерений объемного расхода и объема.
| Наименование характеристики | Значение |
| Для модификаций FM10-A, FMi0-B, FM1O-K, FM1O-T пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, в диапазонах расходов, %: | |
| - КТ0,5: Qmin < Q < Qti Qti < Q < Qt2 Qt2 < Q < Qmax | 0,3/vi) i,0 0,5 |
| - КТ1,0: Qmin < Q < Qti Qti < Q < Qmax | 0,3/vi) i,0 |
| - КТ2,0: Qmin < Q < Qti Qti < Q < Qmax | 0,6/vi) 2,0 |
| Для модификаций FM10-C, FM10-D пределы допускаемой относительной погрешности измерений объемного расхода и объема в диапазонах расходов, %: Qmin < Q < Qti Qti < Q < Qt2 Qt2 < Q < Qmax | i,0/vi) 2,0 3,0 |
| Примечание i) v - скорость потока, м/с, рассчитывается в соответствии с условным диаметром (номинальным размером) расходомера в мм | |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение | |||||
| Модификация расходомера | FM10-A | FM10-B | FM10-C | FM10-D | FM10-T | FM10-K |
| Номинальный диаметр, DN | от 25 до 200 | от 3 до 1600 | от 100 до 3000 | от 100 до 3000 | от 10 до 200 | от 10 до 200 |
| Максимальное рабочее давление измеряемой среды, МПа1) | 42,0 | |||||
| Выходные сигналы: токовый, мА частотный, Гц импульсный, имп | от 4 до 20 от 0 до 5000 (опционально до 7500) не ограничено | |||||
| Температура измеряемой среды, °С2) | от -40 до +150 (опционально от -60) | от -40 до +180 (опционально от -60) | от -40 до +60 (опционально от -60) | от -40 до +60 (опционально от -60) | от -40 до +150 (опционально от -60) | от -40 до +150 (опционально от -60) |
| Условия эксплуатации: - диапазон температур окружающей среды, °С3) - диапазон температур окружающей среды для исполнения с питание от аккумуляторной батареи, °С | от -40 до +80 (опционально от -60) от -20 до +60 | от -40 до +80 (опционально от -60) от -20 до +60 | от -40 до +60 (опционально от -60) от -20 до +60 | от -40 до +60 (опционально от -60) от -20 до +60 | от -40 до +80 (опционально от -60) от -20 до +60 | от -40 до +80 (опционально от -60) от -20 до +60 |
| - относительная влажность воздуха без конденсата, %, не более - диапазон атмосферного давления, кПа | 95 (при температуре 35 °C) от 84,0 до 106,7 | |||||
| Маркировка взрывозащиты | 0/1 Ex ia/db eb IIB Т6... T4 Ga/Gb X Ex tb ШВ T80°C...T120°C Db Х 0/1 Ex ia/db eb IIB T6 Ga/Gb X Ex tb IIIB T80°C Db Х | |||||
| Степени защиты, обеспечиваемые оболочками | IP65, IP66\IP67, IP68 | |||||
| Параметры электрического питания, В: Напряжение переменного тока; Напряжение постоянного тока; Напряжение от литиевой батареи | от 85 до 250 от 20 до 36 3,6 | |||||
Продолжение Таблицы 5
| Потребляемая мощность, Вт, не более | 20 |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, не менее, лет | 14 |
| Примечания: 1) максимальное рабочее давление зависит от исполнения прибора, указывается в паспорте; 2) диапазон температуры измеряемой среды зависит от футеровки и исполнения расходомера, конкретное значение для каждого расходомера указывается в паспорте; 3) диапазон температуры окружающей среды зависит от исполнения расходомера, конкретное значение для каждого расходомера указывается в паспорте. | |
наносится на расходомер типографическим методом на маркировочные таблички и на титульные листы эксплуатационной документации типографским способом.
Таблица 6 - Комплектность расходомеров
| Наименование | Обозначение | Количество |
| Расходомер-счетчик электромагнитный | FM10 | 1 шт.1) |
| Руководство по монтажу, эксплуатации и техническому обслуживанию1) | У.205000 РЭ У.205001 РЭ | 1 шт.2) |
| Паспорт | У.205000 ПС | 1 шт.2) |
| Примечание: 1) В соответствии с заказом; 2)Допускается комплектовать на бумажном и/или электронном носителе. | ||
Приведены в разделе 1.2 документа У.205000 РЭ «Расходомеры-счетчики электромагнитные FM10. Руководство по монтажу, эксплуатации и техническому обслуживанию», приведены в разделе 1.2 документа У.205001 РЭ «Расходомеры-счетчики электромагнитные FM10 с питанием от аккумуляторной батареи. Руководство по монтажу, эксплуатации и техническому обслуживанию».
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении
Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Техническая документация завода-изготовителя «FEEJOY TECHNOLOGY (SHANGHAI) CO., LTD», Китай.
