| Номер в госреестре | 91428-24 |
| Наименование СИ | Анализаторы биохимические |
| Обозначение типа СИ | ILab Taurus |
| Изготовитель | Instrumentation Laboratory S.p.A., Италия; производственная площадка Shimadzu Corporation, Япония |
| Год регистрации | 2024 |
| Срок свидетельства | 26.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы биохимические ILab Taurus (далее по тексту - анализаторы) предназначены для измерений оптической плотности жидких проб при проведении биохимических исследований.
Принцип действия анализаторов основан на измерении значений оптической плотности жидкой биологической пробы и последующем пересчете, с помощью встроенных программ, полученного значения оптической плотности в необходимый параметр лабораторного теста в соответствии с методикой медицинского лабораторного исследования. Световой поток от галогеновой лампы, расположенной в центре карусели для кювет, перед прохождением через кюветы собирается линзой. На противоположной стороне луч света, прошедший через кюветы, попадает на другую линзу и расщепляется на вогнутой голографической дифракционной решётке. Дифрагированный свет попадает на фотодиодную матрицу с 12-ти фиксированными длинами волн. Сигналы усиливаются и подвергаются аналого-цифровому преобразованию для получения значений оптической плотности. Результат измерений отображается на мониторе, подключённом к анализатору, в виде значений оптической плотности.
Анализаторы выпускаются в двух модификациях: Анализатор ILab Taurus и Анализатор ILab Taurus с ионно-селективным модулем, отличающихся наличием ионноселективного модуля для определения ионов натрия, калия и хлора. Количество и вид ионоселективных электродов определяется требованием заказчика.
Заводской номер в виде буквенно-цифрового обозначения наносится методом цифровой лазерной печати на шильдик, расположенный на задней поверхности корпуса анализаторов.
Общий вид и схема маркировки анализаторов представлены на рисунках 1 и 2.
Нанесение знака поверки и пломбирование анализаторов не предусмотрено.

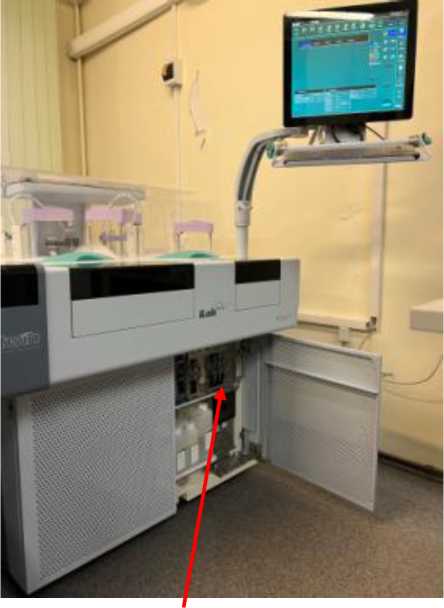

Шприцы ионно-селективного модуля

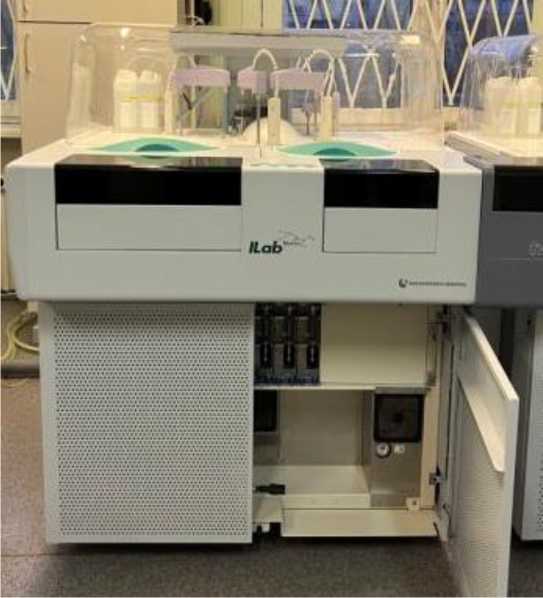

Анализатор iLab Taurus
Анализатор ILab Taurus с ионно-селективным модулем
Рисунок 1 - Общий вид анализаторов биохимических ILab Taurus

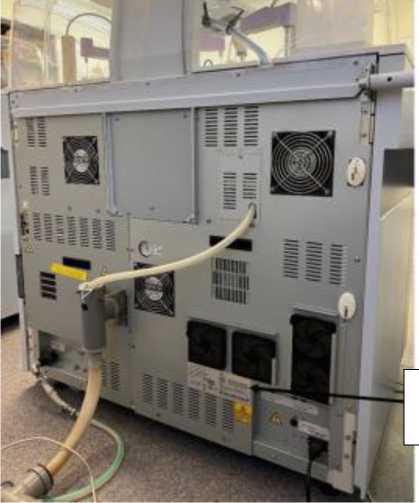

Место нанесения заводского номера
Рисунок 2 - Общий вид и схема маркировки анализаторов биохимических ILab Taurus
Программное обеспечение (далее по тексту - ПО) ILab Taurus, предназначено для управления анализатором, контроллером внутренних исполнительных механизмов, измерительных устройств и его настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений.
ПО разделено на две части:
- метрологически значимая часть ПО прошита в памяти микроконтроллера анализаторов;
- интерфейсная часть ПО запускается на компьютере и служит для отображения, обработки и сохранения результатов измерений.
Идентификационные данные программного обеспечения указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) анализатора
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ILab Taurus |
| Номер версии (идентификационный номер) ПО, не ниже | 1.22с |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений оптической плотности, Б | от 0,010 до 3,000 |
| Пределы допускаемой абсолютной погрешности измерений оптической плотности, Б,1) - в диапазоне от 0,010 до 2,000 Б включ. - в диапазоне св. 2,000 до 3,000 Б | ± 0,060 ± 0,600 |
| Диапазон показаний молярной концентрации, ммоль/л2) - калий (К) - натрий (Na) - хлор (Cl) | от 1,0 до 200,0 от 10,0 до 400,0 от 15,0 до 400,0 |
| Предел допускаемого относительного среднего квадратичного отклонения измерений молярной концентрации, %2), 3) - калий (К) - натрий (Na) - хлор (Cl) | 10 10 10 |
| 1) Для диапазона рабочих длин волн от 375 до 750 нм; 2) Определяется только для модификации Анализаторов ILab Taurus с ионно-селективным модулем; 3) Характеристика приведена для водных растворов стандартных образцов определяемых параметров. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие длины волн, нм | 340, 375, 405, 450, 510, 546, 570, 600, 660, 700, 750, 850 |
| Габаритные размеры, мм, не более: | |
| - высота | 1180 |
| - глубина | 936 |
| - ширина | 1040 |
| Масса, кг, не более | 320 |
| Параметры электрического питания (от сети переменного | |
| тока): | |
| - напряжение переменного тока, В | от 120 до 230 |
| - частота переменного тока, Гц | 50/60 |
| - потребляемая мощность, В^А, не более | 2000 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +30 85 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1. Анализатор биохимический | ILab Taurus | 1 |
| 2 Принадлежности: | ||
| 2.1. Чашечки для образцов 3 мл | - | 500 шт |
| 2.2. Наполнитель бани | - | 250 мл |
| 2.3. Кислый детергент | - | 250 мл |
| 2.4. Щелочной детергент | - | 250 мл |
| 2.5. Кислотный очиститель кювет | - | 5000 мл |
| 2.6. Щелочной очиститель кювет | - | 5000 мл |
| 2.7. Штатив для образцов | - | 25 шт |
| 2.8. Ярлыки для штатива | - | 160 шт |
| 2.9. Рабочий модуль с ЖК-дисплеем | - | 1 шт |
| 2.10. Компьютер | - | 1 шт |
| 2.11. Клавиатура | - | 1 шт |
| 2.12. Защита для клавиатуры* | - | 1 шт |
| 2.13. Блок электропитания | - | 1 шт |
| 2.14. Сенсорный экран* | - | 1 шт |
| 2.15. Удлинитель | - | 1 шт |
| 2.16. USB шнур | - | 1 шт |
| 2.17. Кабель сетевой компьютерный | - | 1 шт |
| 2.18. Руководство по эксплуатации | - | 1 шт |
Продолжение таблицы 4
| Наименование | Обозначение | Количество |
| 2.19. Электрод для натрия** | - | 1 шт |
| 2.20. Электрод для калия** | - | 1 шт |
| 2.21. Электрод для хлора** | - | 1 шт |
| 2.22. Электрод сравнения** | - | 1 шт |
| 2.23. ISE Базовый ** | - | 3000 мл |
| 2.24. ISE Калибратор высокого разрешения** | - | 300 мл |
| 2.25. ISE Калибратор низкого разрешения ** | - | 3000 мл |
| 2.26. ISE Разбавитель ** | - | 6000 мл |
| 2.27. ISE Очиститель ** | - | 1 шт |
| *Комплект поставки согласовывается с потребителем; **Комплект принадлежностей для ион-селективного блока, согласовывается с потребителем. | ||
приведены в руководстве по эксплуатации «Анализатор биохимический ILab Taurus. Руководство по эксплуатации», глава 11 «Анализ образцов».
Приказ Федерального агентства по техническому регулированию и метрологии от 28 сентября 2018 г. № 2085 «Об утверждении государственной поверочной схемы для средств измерений оптической плотности»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3455 «Об утверждении государственной поверочной схемы для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Стандарт предприятия Instrumentation Laboratory S.p.A., Италия.
