Государственный реестр средств измерений

Анеморумбометры Ветромер-1, 91433-24

91433-24
Анеморумбометры Ветромер-1 (далее - анеморумбометр) предназначены для измерений скорости и направления воздушного потока (ветра).
Карточка СИ
Номер в госреестре 91433-24
Наименование СИ Анеморумбометры
Обозначение типа СИ Ветромер-1
Изготовитель Общество с ограниченной ответственностью "Экспериментально-Производственные Мастерские Гидрометеорологического и Геофизического Оборудования" (ООО "ЭПМГГО"), г. Санкт-Петербург
Год регистрации 2024
Срок свидетельства 26.02.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анеморумбометры Ветромер-1 (далее - анеморумбометр) предназначены для измерений скорости и направления воздушного потока (ветра).

Описание

Конструктивно анеморумбометр состоит из: блока преобразователей скорости и направления воздушного потока, вертушки, флюгарки, кожуха, пульта дистанционного, соединительного кабеля и блока питания (опционально).

Принцип действия анеморумбометра:

- при измерении скорости воздушного потока основан на преобразовании воздушного потока в частоту вращения чашечного чувствительного элемента, на валу которого жестко закреплен диск оптического модулятора. Под воздействием набегающего потока воздуха вертушка вращается, прерывая световой поток щелевого оптрона. Оптрон преобразует моделируемый световой поток в последовательность электрических импульсов. Частота импульсной последовательности пересчитывается блоком преобразователя скорости в скорость воздушного потока.

- при измерении направления воздушного потока основан на преобразовании угла поворота флюгарки в электрический сигнал, далее электрический сигнал обрабатывается магнитным датчиком «угол-код» и выдает десятиразрядный позиционный код, описывающий положение флюгарки, далее код обрабатывается блоком преобразователя направления для получения информации о направлении потока.

Блок измерений параметров воздушного потока формирует информационную посылку в кодах ASCII (возможно исполнение с протоколом ModBus RTU) и передает её в линию связи. Передача осуществляется по последовательным интерфейсам RS-485 и RS-232 через определенные временные интервалы или по запросу, для отображения и хранения информации на внешних устройствах.

Нанесение знака поверки на анеморумбометр не предусмотрено.

Заводской номер, состоящий из не менее, чем двух арабских цифр, наносится на обратную сторону пульта дистанционного из состава анеморумбометра. Место нанесения заводского номера представлено на рисунке 2.

Общий вид анеморумбометров с указанием места нанесения знака утверждения типа приведен на рисунке 1.

Пломбировка от несанкционированного доступа не предусмотрено.

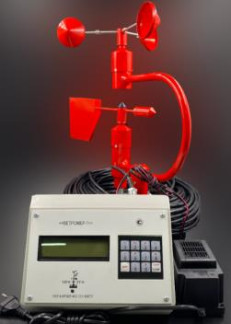

Место нанесения знака утверждения типа

1

4

2

5

7

6

8

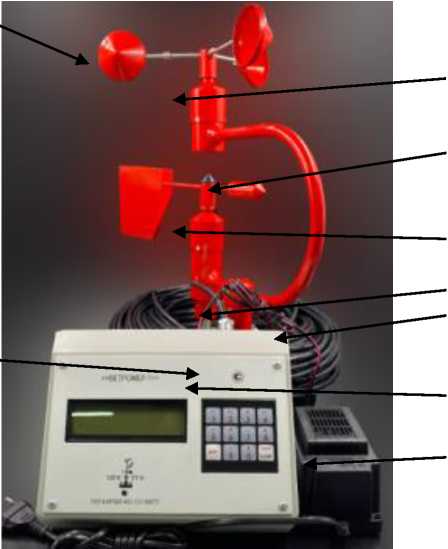

1 - преобразователь скорости, 2 - преобразователь направления, 3 - вертушка,

4 - флюгарка, 5 - кожух, 6 - пульт дистанционный, 7 - кабель, 8 - блок питания (опционально).

Рисунок 1 - Общий вид анеморумбометров Ветромер-1 с указанием места нанесения знака утверждения типа

Место нанесения

заводского номера

Рисунок 2 - Схема с указанием места нанесения заводского номера

Программное обеспечение

Анеморумбометры имеют встроенное метрологически значимое программное обеспечение (далее - ПО) «Ветромер-1», предназначенное для обработки измерительной информации от первичного измерительного преобразователя, выдачи информации в линию связи и для отображения измеренных значений скорости, направления воздушного потока на дисплее анеморумбометра.

ПО анеморумбометров состоит из:

- встроенного ПО пульта дистанционного V1_ctrl_v2.0.hex;

- встроенного ПО блока преобразователей скорости и направления воздушного потока V1_v2.1.hex.

Идентификационные данные (признаки) ПО указаны в таблицах 1-2.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО пульта дистанционного

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

V 1_ctrl_v2.0.hex

Номер версии (идентификационный номер) ПО

2.0

Таблица 2 - Идентификационные данные ПО блока преобразователей скорости и направления воздушного потока

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

V1 v2.1.hex

Номер версии (идентификационный номер) ПО

2.1

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений скорости воздушного потока, м/с

от 0,5 до 60

Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с

±(0,3+0,05V), где V - измеренное значение скорости воздушного потока

Диапазон измерений направления воздушного потока

от 0о до 360о

Пределы допускаемой абсолютной погрешности измерений направления воздушного потока

±3о

Таблица 4 — Основные технические характеристики

Наименование характеристики

Значение

1

2

Условия эксплуатации преобразователей скорости и направления воздушного потока:

Температура окружающего воздуха, оС Относительная влажность воздуха, %

от -55 до +50 до 98

Условия эксплуатации пульта дистанционного:

Температура окружающего воздуха, оС

Относительная влажность воздуха, %

от +5 до +40 до 95

Характеристики питания:

- параметры питания от сети переменного тока

Напряжение питания, В

Частота, Гц

- в аварийных и полевых условиях от источника постоянного тока Напряжение питания, В

от 187 до 242 50 ± 1

от 10,2 до 13,8

Продолжение таблицы 4

1

2

Потребляемая мощность, Вт, не более - от сети переменного тока

- в аварийных и полевых условиях от источника постоянного тока

Без обогрева 10 6

С обогревом

20

24

Выходной интерфейс

RS-485

RS-232

Габаритные размеры преобразователей, мм, не более

-высота

-ширина

-длина

Преобразователи скорости и направления воздушного потока

Пульт дистанционный

Блок питания

460

270

410

110

160

240

90

90

130

Масса, кг, не более

2,0

1,0

2,0

Средний срок службы, лет

8

Средняя наработка до отказа, ч, не менее

10000

Всего листов 5

Знак утверждения типа

наносится на пульт дистанционный из состава анеморумбометра, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность Анеморумбометра Ветромер-1

Наименование

Обозначение

Количество

Анеморумбометр Ветромер-1 в составе:

Блок    преобразователей    скорости    и

направления воздушного потока

ИРШЯ.095.000.000

1

Вертушка

ИРШЯ.036.000.000

1

Флюгарка

ИРШЯ.095.202.000

1

Кожух

ИРШЯ.095.300.001

1

Пульт дистанционный

-

1

Блок питания*

-

1

Руководство по эксплуатации

ИРШЯ.402131.006.001 РЭ

1

* - поставляется опционально

Сведения о методах измерений

приведены в разделе 6 «Порядок работы» руководства по эксплуатации ИРШЯ.402131.006.001    РЭ    «Анеморумбометр    «Ветромер-1».    Руководство

по эксплуатации».

Нормативные документы

Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 25 ноября 2019 г. № 2815;

Технические условия ИРШЯ.402131.006 ТУ «Анеморумбометр «Ветромер-1». Технические условия».

Всего листов 5 Правообладатель

Общество с ограниченной ответственностью «Экспериментально-Производственные

Мастерские Гидрометеорологического и Геофизического Оборудования»

(ООО «ЭПМГГО»)

ИНН 7802862650

Юридический адрес: 194356, г. Санкт-Петербург, пр-кт Луначарского, д. 38,

оф. 178

Телефон: 8 (812) 426-17-06

E-mail: mail@epmggo.ru; empggo@gmail.com
