| Номер в госреестре | 91434-24 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-12,5 |
| Изготовитель | Закрытое акционерное общество "Металлист" (ЗАО "Металлист"), Московская область, г. Электросталь |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-12,5 (далее - резервуар) предназначен для измерений объема нефти, а также для её приема, хранения и отпуска.
Принцип действия резервуара основан на заполнении его нефтью до определенного уровня, соответствующего объему нефти согласно градуировочной таблице резервуара.
Тип резервуара - стальной горизонтальный цилиндрический подземный.
Резервуар представляет собой сварной металлический сосуд в форме горизонтального цилиндра, оборудованный приемо-раздаточными устройствами и люками.
Заполнение и выдача нефти осуществляется через приемно-раздаточные устройства.
Заводской номер резервуара в виде цифрового обозначения, состоящего из арабской цифры нанесен ударным способом на шильд-табличке вблизи люка резервуара.
Резервуар с заводским № 1 расположен на территории СИКН №215 приемо-сдаточного пункта (ПСП) «Альметьевск» ПАО «Татнефть» СП «Татнефть-Добыча».

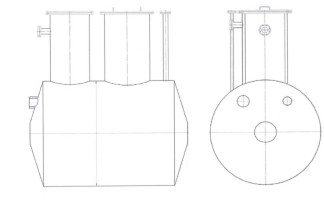

Эскиз резервуара представлен на рисунке 1.

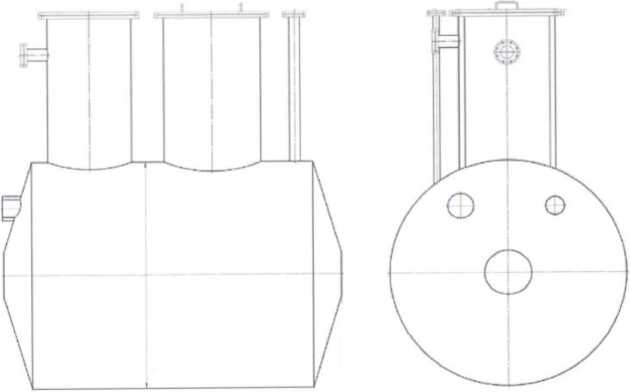

Рисунок 1 - Эскиз резервуара.

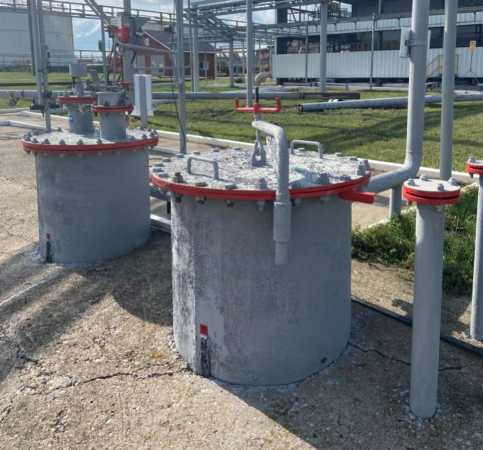

Горловины и замерный люк резервуара стального горизонтального цилиндрического РГС-12,5 представлены на рисунке 2.
Рисунок 2 - Горловины и замерный люк резервуара.
Пломбирование резервуара не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено. Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 12,5 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая среда | нефть |
| Габаритные размеры, мм, не более - высота резервуара - внутренний диаметр | 3800 2000 |
| Диапазон температуры окружающего воздуха, °С | от - 50 до + 50 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический РГС-12,5, зав. № 1 | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 5 «Методика измерений» паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
