| Номер в госреестре | 91440-24 |
| Наименование СИ | Приборы для измерений отклонений формы и расположения поверхностей вращения |
| Обозначение типа СИ | Фодис |
| Изготовитель | Общество с ограниченной ответственностью "ФОДИС" (ООО "ФОДИС"), Московская обл., г. Королев (производственная площадка: Zhenjiang Guanghua Weike Mechanical Tools Co., Ltd, Китай) |
| Год регистрации | 2024 |
| Срок свидетельства | 28.02.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений отклонений формы и расположения поверхностей вращения Фодис (далее по тексту - приборы) предназначены для измерений отклонений формы и расположения поверхностей вращения деталей.
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности измерительным наконечником в виде щупа. Щуп описывает траекторию действительного профиля исследуемой поверхности.
Приборы состоят из механической части, электронного блока, монитора с персональным компьютером и программным обеспечением.
Механическая часть включает в свой состав: шпиндель с рабочим столом для вращения, установки, центрирования и нивелирования контролируемой детали; датчик с щупом, механизм крепления, и перемещения по оси X со шкалой, колонну со шкалой по оси Z, для обеспечения перемещения датчика по вертикали и горизонтали. Шпиндель представляет собой поворотный стол на воздушном подшипнике.
Датчик преобразует геометрические отклонения формы поверхности в изменения электрического сигнала, пропорциональные линейным перемещениям щупа.
Электронный блок осуществляет обработку электрических сигналов, поступающих с датчика, исполняет функции управления механическими элементами (шпинделем, перемещениями датчика).
Компьютер позволяет провести расчет параметров, сохранить или отобразить протокол результатов измерений с возможностью вывода на монитор.
Приборы позволяют осуществить математическую обработку результатов измерений следующими методами:
- алгоритмическая фильтрация фильтрами Гаусса;
- расчет аппроксимирующих окружностей по методу наименьших квадратов, окружностей минимальной зоны, вписанной и описанной окружностей;
- расчет аппроксимирующих прямых по методу наименьших квадратов, минимальной зоны;
- расчет максимального отклонения профиля;
- расчет отклонений профиля от номинального.
Приборы позволяют измерять следующие виды отклонений формы и расположения поверхностей: отклонение от круглости профиля; отклонение от прямолинейности; отклонение от плоскостности (в полярной системе координат); отклонение от перпендикулярности (в полярной системе координат); отклонение от концентричности; отклонение от соосности; эксцентриситет; угол наклона профиля; биение, отклонение от цилиндричности.
Форма представления информации может быть различна: в виде графиков в полярных и декартовых координатах, таблиц, протоколов.
Приборы выпускаются следующих модификаций: RA1000, RA2000, RS1000, RS2000, ROMNI3000 и разделяются на следующие типоразмеры: RA1413, RA1414, RA2413, RA2414, RS1513, RS1514, RS2623, RS2624, ROMNI3622, которые имеют ряд конструктивных особенностей, расширяющих их измерительные возможности.
Приборы модификаций RA1000, RA2000 имеют гранитное основание со встроенным шпинделем, который приводится в движение двигателем. Приборы модификаций RA1000, RA2000 оснащаются приводами для моторизованного перемещения датчика по оси Z. Перемещение датчика по оси X осуществляется вручную. Приборы модификации RA2000 обладают возможностью смещения положения колонки Z по оси X на 300 мм, за счет чего максимальный измеряемый диаметр составляет 600 мм.
Приборы модификаций RS1000, RS2000 оснащаются приводами для моторизованного перемещения датчика по осям X и Z.
Приборы модификации ROMNI3000 имеют моторизованные перемещения по всем осям и могут оснащаться встроенным механизмом для обеспечения автоматического центрирования и выравнивания детали.
В зависимости от размеров рабочего стола каждая из модификаций (кроме модификации ROMNI3000) может иметь два типоразмера (табл. 4-6).
Все приборы выпускаются в исполнении «Standard» с повышенной точностью, но дополнительно по заказу приборы любой модификации могут выпускаться в менее точном облегченном исполнении «Simple» (табл. 2-3).
Пломбирование приборов от несанкционированного доступа не предусмотрено. Нанесение знака поверки не предусмотрено.
Заводской номер в виде цифрового обозначения нанесен методом печати на маркировочную табличку, которая расположена на боковой панели основания приборов. (Рис. 2)

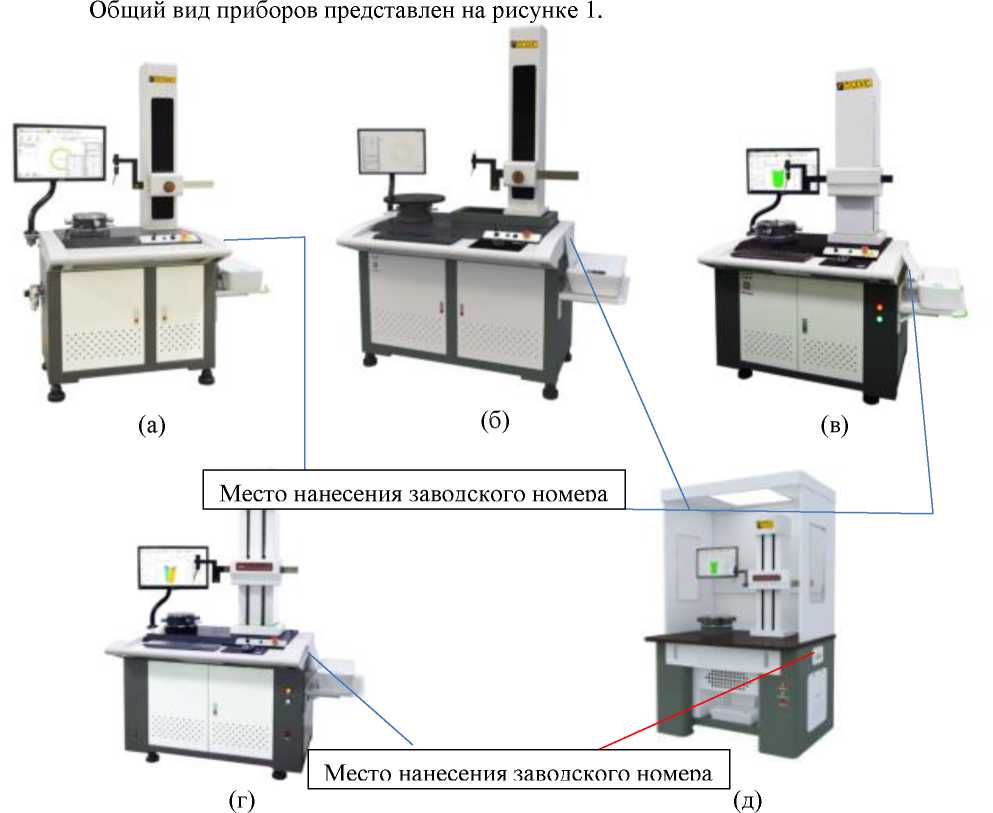

Рисунок 1- Внешний вид приборов:
а) RA1000, б) RA2000, в) RS1000, г) RS2000, д) ROMNI3000
Фодис ROMNI3000
Типоразмер: ROMNI3622 Заводской номер 2211254048
ТУ 26.51.66-001 -36088358-2022
Степень защиты IP 20
Напряжение 220 В
Частота max 50 Гц
Мощность не более 500 Вт
Дата изготовления Ноябрь, 2022 г.
СДЕЛАНО В РОССИИ
Рисунок 2 - Вид маркировочной таблички
Программное обеспечение FodisForm представляет собой программу для проведения измерений, а также для создания, сохранения и выполнения программ измерений. ПО позволяет сохранять результаты измерений.
Программное обеспечение функционирует в среде Windows и устанавливается на компьютер.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FodisForm |
| Номер версии (идентификационный номер) ПО | v.1 и выше |
| Цифровой идентификатор ПО | - |
За метрологически значимое принимается все ПО. Программное обеспечение
защищено от преднамеренных изменений с помощью пароля и авторизации пользователей. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты и исключают возможность несанкционированного влияния на ПО и измерительную информацию.
Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
| Таблица 2 - Метрологические характеристики прибо | ров модификаций RA1000 и RA2000 | |||
| Модификация | RA1 | 1000 | RA2000 | |
| Типоразмер | RA1413 | RA1414 | RA2413 | RA2414 |
| Диапазоны измерений отклонений от круглости, мкм | ±300 | ±300 | ±300 | ±300 |
| Предел допускаемой абсолютной радиальной погрешности шпинделя1), мкм (где H - расстояние от поверхности рабочего стола, мм) - исполнение «Standard» - исполнение «Simple» | ±(0,024+ 6H/10000) ±(0,05+ 6H/10000) | |||
| Пределы допускаемой относительной погрешности измерений отклонений от круглости, % | ±(3+(0,025+ 6H/10000)/x-100) 2) | |||
| Предел допускаемой абсолютной осевой погрешности1), мкм (R -расстояние от центра вращения шпинделя, мм) - исполнение «Standard» - исполнение «Simple» | ±(0,024+ 6R/10000) ±(0,05+ 6R/10000) | |||
| 1) При следующих условиях измерения: метод анализа - LSC, фильтр Гаусса 50%, полоса пропускания фильтра 1-15, скорость вращения - 5 об/мин, с использованием стандартного датчика со щупом диаметром 3 мм. 2) где х - измеренное значение | ||||
Таблица 3 - Метрологические характеристики приборов модификаций RS1000, RS2000 и
ROMNI3000
| Модификация | RS1000 | RS2000 | ROMNI3000 |
| Типоразмер | RS1513 | RS1514 | RS2623 RS2624 | ROMNI3622 |
| Диапазоны измерений отклонений от круглости, мкм | ±300 | ±500 | |
| Предел допускаемой абсолютной радиальной погрешности шпинделя1), мкм (где H - расстояние от поверхности рабочего стола, мм) - исполнение «Standard» - исполнение «Simple» | ±(0,024+ 6H/10000) ±(0,05+ 6H/10000) | ||
| Пределы допускаемой относительной погрешности измерений отклонений от круглости, % | ±(3+(0,025+ 6H/10000)/x-100) 2) | ||
| Предел допускаемой абсолютной осевой погрешности1), мкм (R - расстояние от центра вращения шпинделя, мм) - исполнение «Standard» - исполнение «Simple» | ±(0,024+ 6R/10000) ±(0,05+ 6R/10000) | ||
| Пределы допускаемого отклонения от прямолинейности по оси X, мкм - на длине 100 мм | 1,5 | ||
| Пределы допускаемого отклонения от прямолинейности по оси Z, мкм - на длине 100 мм | 0,3 | ||
| 1) При следующих условиях измерения: метод анализа - LSC, фильтр Гаусса 50%, полоса пропускания фильтра 1-15, скорость вращения - 5 об/мин, с использованием стандартного датчика со щупом диаметром 3 мм. 2) где х - измеренное значение | |||
Таблица 4 - Технические характеристики приборов модификаций RA1000 и RA2000
| Модификация | RA1 | 1000 | RA2000 | |
| Типоразмер | RA1413 | RA1414 | RA2413 | RA2414 |
| Диапазон перемещений по оси Z, мм | от 0 до 320 от 0 до 420 от 0 до 520 от 0 до 620 | от 0 до 320 от 0 до 420 от 0 до 520 от 0 до 620 | ||
| Диапазон перемещений по оси X, мм | от 0 до 165 | от 0 до 165 | ||
| Диаметр рабочего стола, мм | 180 | 240 | 180 | 240 |
| Наибольшая масса детали, кг, не более | 30 | 50 | 30 | 50 |
| Наибольший диаметр детали, мм | 400 | 750 | ||
| Наибольший измеряемы диаметр, мм | 260 | 600 | ||
| Габаритные размеры, мм, не более - длина - ширина - высота | 1300 795 1715 | 1300 795 1715 | 1670 795 1715 | 1670 795 1715 |
| Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц | От 210 до 230 50 | |||
| Условия эксплуатации - нормальная область значений температуры, °C - относительная влажность, %, не более | От +18 до +22 85 | |||
Таблица 5 - Технические характеристики приборов модификаций RS1000 и RS2000
| Модификация | RS1000 | RS2000 | ||
| Типоразмер | RS1513 | RS1514 | RS1513 | RS1514 |
| Диапазон перемещений по оси Z, мм | от 0 до 350 от 0 до 500 от 0 до 620 | от 0 до 350 от 0 до 500 от 0 до 620 | ||
| Диапазон перемещений по оси X, мм | от 0 до 165 | от 0 до 165 | ||
| Диаметр рабочего стола, мм | 180 | 240 | 180 | 240 |
| Наибольшая масса детали, кг, не более | 30 | 50 | 40 | 70 |
| Наибольший диаметр детали, мм | 450 | 450 | ||
| Наибольший измеряемы диаметр, мм | 300 | 300 | ||
| Габаритные размеры, мм, не более - длина - ширина - высота | 1680 818 1668 | 1680 818 1668 | 1680 862 1685 | 1680 862 1685 |
| Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц | От 210 до 230 50 | |||
| Условия эксплуатации - Нормальная область значений температуры, °C - относительная влажность, %, не более | От +18 до +22 85 | |||
Таблица 6 - Технические характеристики приборов модификации ROMNI3000
| Модификация | ROMNI3000 |
| Типоразмер | ROMNI3622 |
| Диапазон перемещений по оси Z, мм | от 0 до 350 от 0 до 500 от 0 до 620 |
| Диапазон перемещений по оси X, мм | от 0 до 165 |
| Диаметр рабочего стола, мм | 280 |
| Наибольшая масса детали, кг, не более | 30 |
| Наибольший диаметр детали, мм | 450 |
| Наибольший измеряемы диаметр, мм | 300 |
| Габаритные размеры, мм, не более | |
| - длина | 1656 |
| - ширина | 820 |
| - высота | 1904 |
| Параметры электрического питания: | |
| -напряжение переменного тока, В | От 210 до 230 |
| -частота переменного тока, Гц | 50 |
| Условия эксплуатации | |
| - нормальная область значений температуры, °C | От +18 до +22 |
| - относительная влажность, %, не более | 85 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку прибора.
Таблица 7 - Комплектность средств измерений
| Наименование | Обозначение | Кол-во |
| Прибор для измерений формы и расположения поверхностей вращения Фодис | Фодис RA1000, RA2000, RS1000, RS2000, ROMNI3000 | 1 шт. |
| Щуп стандартный диаметром 3 мм | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
Методы измерений изложены в разделе 6.3 «Функции измерения» документа «Приборы для измерений отклонений формы и расположения поверхностей вращения Фодис. Руководство по эксплуатации».
ГОСТ 8.648-2015 «ГСИ. Государственная поверочная схема для средств измерений параметров отклонений формы и расположения поверхностей вращения»;
ТУ 26.51.66-001-36088358-2022 Приборы для измерений отклонений формы и расположения поверхностей вращения Фодис. Технические условия
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
