| Номер в госреестре | 91442-24 |
| Наименование СИ | Ваттметры оконечного типа |
| Обозначение типа СИ | М3-122 |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская область, г. Солнечногорск, р.п. Менделеево |
| Год регистрации | 2024 |
| Срок свидетельства | 28.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ваттметры оконечного типа волноводные термисторные М3-122 (далее - ваттметры) предназначены для измерений мощности СВЧ непрерывных синусоидальных сигналов и средней мощности импульсно-модулированных сигналов в диапазоне частот от 16,7 до 37,5 ГГц.
Ваттметр состоит из преобразователя термисторного оконечного типа и измерителя мощности термисторного унифицированного М3-121. Ваттметр имеет три модификации:
1) М3-122, состав: измеритель мощности термисторный унифицированный М3-121, преобразователи термисторные оконечного типа ПТО-26 (сечение 11*5,5) и ПТО-37 (сечение 7,2*3,4);
2) М3-122/1, состав: измеритель мощности термисторный унифицированный М3
121, преобразователь термисторный оконечного типа ПТО-26;
3) М3-122/2, состав: измеритель мощности термисторный унифицированный М3
121, преобразователь термисторный оконечного типа ПТО-37.
Конструктивно преобразователь термисторный оконечного типа выполнен в виде моноблочной конструкции и состоит из волноводного СВЧ тракта, термочувствительного элемента, поглощающей нагрузки, разъёма подключения к блоку и защитного кожуха.
Принцип действия ваттметра основан на методе замещения мощности СВЧ мощностью постоянного тока. Мощность СВЧ, поступающая на вход преобразователя, поглощается чувствительным элементом с последующим преобразованием в тепловую энергию. Изменение сопротивления термочувствительного элемента приводит к изменению мощности постоянного тока, подаваемого на чувствительный элемент, с последующим отображением количества измененной мощности постоянного тока на экран.
Общий вид ваттметра с указанием мест нанесения знака утверждения типа, знака поверки, мест маркировки и защиты от несанкционированного доступа в виде пломбирования представлен на рисунках 1-3.
Заводской номер, состоящий из четырех цифр, наносится методом гравировки на заднюю часть корпуса измерителя. Место нанесения заводского номера приведено на рисунке 3.

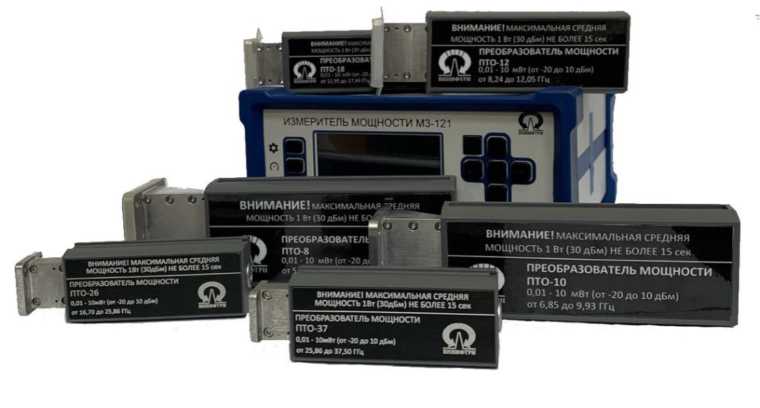

Рисунок 1 - Общий вид ваттметра оконечного типа волноводного термисторного М3-122

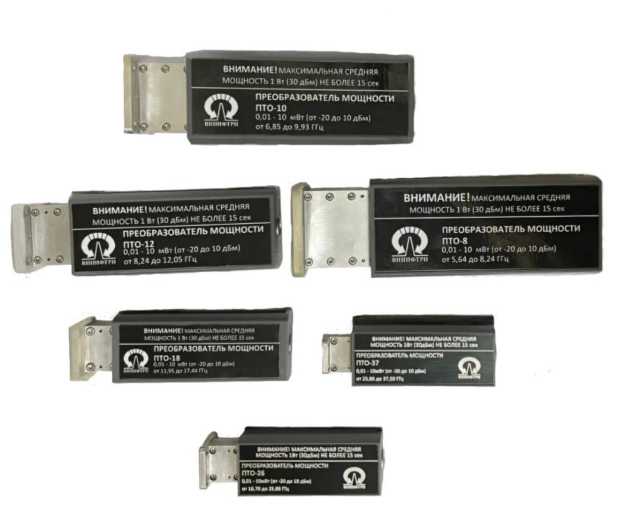

Рисунок 2 - Общий вид преобразователей термисторных оконечного типа
ПТО-26 и ПТО-37
Рисунок 3 - Вид сзади ваттметра оконечного типа волноводного термисторного М3-122 с обозначением мест нанесения знака утверждения типа, знака поверки и пломбировки
Метрологически значимая часть программного обеспечения (далее - ПО) установлена в защищенную память измерителя мощности термисторного унифицированного М3-121 из состава ваттметра, ПО выполняет функции управления работой измерителя, выбором режимов измерений, формы индикации и регистрации результатов измерений.
Конструкция М3-121 исключает возможность несанкционированного влияния на ПО измерителя и измерительную информацию.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Измеритель мощности М3-121 |
| Номер версии (идентификационный номер) ПО | V1.0 и выше |
| Цифровой идентификатор ПО | _ |
| Алгоритм вычисления идентификатора ПО | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГц: - М3-122 - М3-122/1 - М3-122/2 | от 16,70 до 37,50 от 16,70 до 25,86 от 25,86 до 37,50 |
| Диапазон измерений мощности непрерывных синусоидальных сигналов, мВт | от 0,01 до 10,00 |
| Пределы допускаемой относительной погрешности измерения мощности, % | J 2,0 + 0,05 мВт ^ Р к Рх 7 |
| Коэффициент стоячей волны по напряжению (КСВН) входа, не более | 1,3 |
| * - значение измеренной мощности, мВт | |
Таблица 3 - Основные технические характеристики
| Наименование параметра, единица измерения | Значение |
| Время установления рабочего режима, мин | 30 |
| Время непрерывной работы, час | 16 |
| Сечение волноводного тракта, мм: -ПТО-26 -ПТО-37 | 11x5,5 7,2Х3,4 |
Продолжение таблицы 3
| Наименование параметра, единица измерения | Значение |
| Габаритные размеры, мм, не более: | |
| - ПТО-26 | |
| длина | 125 |
| ширина | 45 |
| высота | 35 |
| - ПТО-37 | |
| длина | 110 |
| ширина | 45 |
| высота | 35 |
| - М3-121 | |
| длина | 270 |
| ширина | 230 |
| высота | 125 |
| Масса, кг, не более: | |
| - ПТО-26 | 0,22 |
| - ПТО-37 | 0,20 |
| - М3-121 | 2,20 |
| Потребляемая мощность, В^А, не более | 10 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 198 до 242 |
| - частота переменного тока, Гц | от 49 до 51 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность окружающего воздуха, %, не более | 80 |
| - атмосферное давление, мм рт. ст. | от 630 до 795 |
наносится на титульный лист документа МФРН.411734.026 РЭ «Ваттметр оконечного типа волноводный термисторный М3-122. Руководство по эксплуатации» типографским или иным способом и на корпус М3-121 в виде наклейки.
Таблица 4 - Комплектность ваттметра оконечного типа волноводного термисторного М3-122
| Наименование | Обозначение документа | Количество |
| Преобразователь термисторный оконечного типа*: - ПТО-26 - ПТО-37 | МФРН.411523.018 МФРН.411523.017 | 1 шт. |
| Измеритель мощности термисторный унифицированный М3-121 | МФРН.411151.017 | 1 шт. |
| Жгут | _ | 1 шт. |
| Руководство по эксплуатации М3-122 | МФРН.411734.026 РЭ | 1 экз. |
| Формуляр | МФРН.411734.026 ФО | 1 экз. |
| Упаковка | МФРН.411975.002 | 1 комплект |
| * - комплектуется в зависимости от модификации | ||
приведены в разделе 2 документа МФРН.411734.026 РЭ «Ваттметр оконечного типа волноводный термисторный М3-122. Руководство по эксплуатации»».
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении Государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,50 ГГц»;
МФРН.411734.026 ТУ «Ваттметр оконечного типа волноводный термисторный М3-122. Технические условия»».
