| Номер в госреестре | 91445-24 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | ASAHI |
| Изготовитель | "Asahi Gauge MFG. CO., Ltd.", Япония |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные ASAHI (далее - преобразователи) предназначены для преобразования значений измеряемого избыточного давления в жидкостях и газах с высокими температурами в унифицированный электрический выходной сигнал постоянного тока.
Принцип действия преобразователей основан на тензорезистивном принципе измерения, который основан на действии моста Уитстона - четыре тензорезистора нанесены на измерительную мембрану, упругая деформация которой приводит к изменению сопротивлений тензорезисторов и, как следствие, разбалансу моста. Разбаланс мостовой схемы преобразуется электронной схемой в унифицированный аналоговый выходной сигнал.
Конструктивно преобразователи выполнены в виде единой конструкции и состоит из штуцера, корпуса, чувствительного элемента и электронного преобразователя. К преобразователям данного типа относится преобразователи давления измерительные ASAHI, модификаций AdS-MES, исполнения AdS-MES-Y24D-2F зав.№№ 35491000, 35491001 и AdE-MEL, исполнения AdE-MEL-V24D-P14 зав.№№ 35490000, 35490001, 35490002, 35490003. Отличие модификаций заключается в наличии выносного чувствительного элемента у модификаций AdS-MES.
Защита от несанкционированного вмешательства обеспечивается путем пломбировки товарным знаком предприятия-поставщика предотвращающий вскрытие корпуса преобразователя.
Заводской номер наносится методом штемпелевания для модификаций AdS-MES и методом лазерной гравировки для модификаций AdE-MEL на маркировочную табличку, прикрепленную к корпусу преобразователя, и обеспечивает идентификацию преобразователя, а также возможность прочтения и сохранность указанной информации в процессе эксплуатации преобразователей.
Общий вид преобразователей и схема пломбировки от несанкционированного доступа, представлены на рисунке 1.
Нанесение знака поверки на преобразователи не предусмотрено.
a)
б)

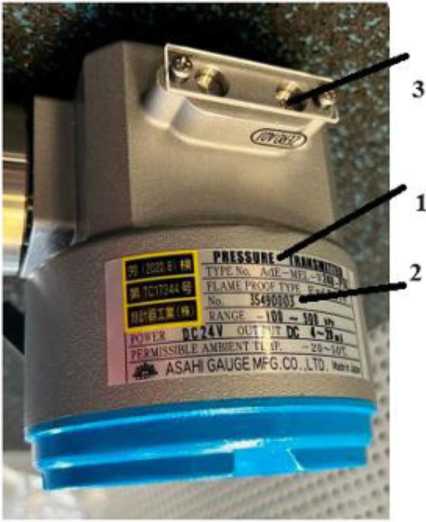

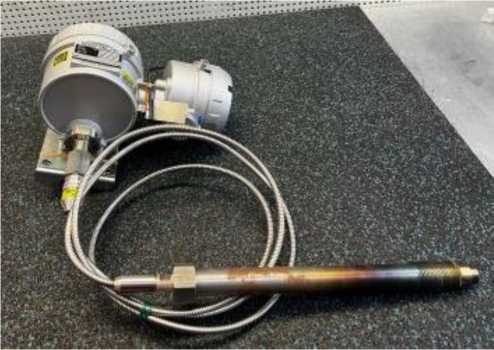

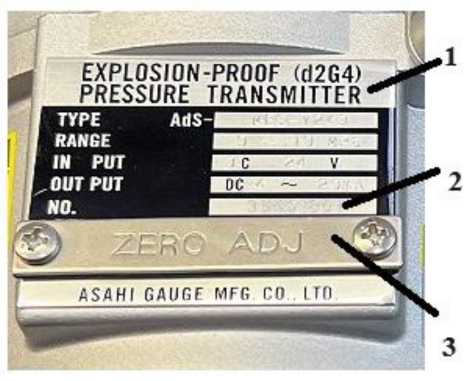

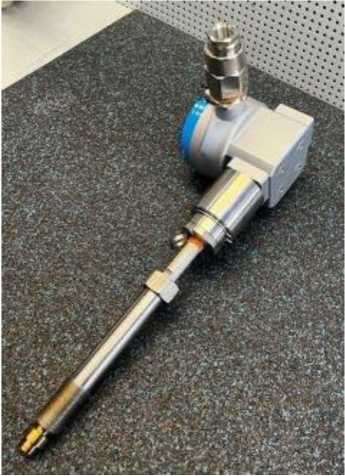

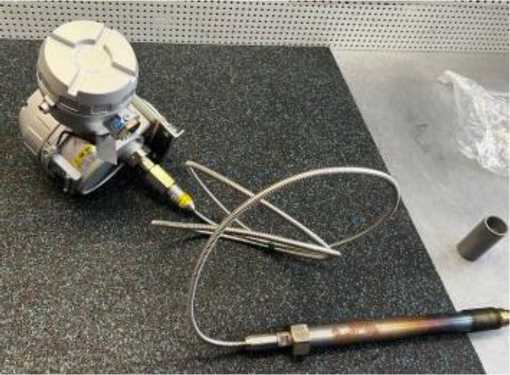

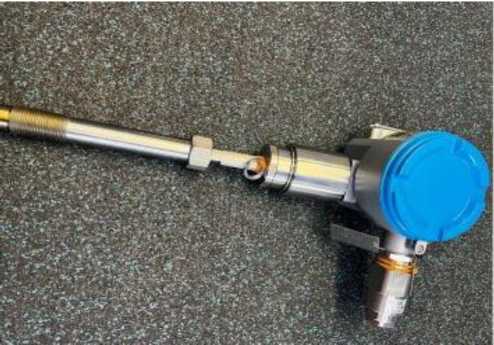

Рис.1 - Общий вид преобразователей давления ASAHI, мест нанесения маркировочной таблички (1), заводского номера (2) и схемы пломбировки от несанкционированного доступа (3)
а) - для модификации AdS-MES, исполнения AdS-MES-Y24D-2F, зав.№№ 35491000, 35491001;
б) - для модификации AdE-MEL, исполнения AdE-MEL-V24D-P14, зав.№№ 35490000, 35490001, 35490002, 35490003.
Таблица 1 - Метрологические характеристики преобразователей
| Наименование характеристики | Значение | |
| AdS-MES | AdE-MEL | |
| Диапазон измерений избыточного давления, кПа | от 0 до 5000 | от -100 до +500 |
| Пределы допускаемой основной приведенной погрешности измерений избыточного давления, % | ±1,6 | ±1,0 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в рабочем диапазоне температур, на каждые 10 °С | ± 15 кПа | ±2,0 % |
| Величина унифицированного токового выходного сигнала, мА | от 4 до 20 | |
| Нормальные условия измерений: - температура окружающего воздуха, °С | от +15 до +25 | |
| - Нормирующим значением для приведенной погрешности является верхний предел диапазона измерений. | ||
Таблица 2 - Основные технические характеристики преобразователей
| Наименование характеристики | Значение | |
| AdS-MES | AdE-MEL | |
| Тип рабочей измеряемой среды | газ / жидкость | |
| Максимальная температура рабочей среды, °С | +350 | |
| Электрическое питание преобразователей: | ||
| - от источника питания постоянного тока напряжением, В | от 21,6 до 26,4 | |
| Потребляемая мощность: | ||
| - при питании от источника постоянного тока, В^А, не более | 5 | |
| Габаритные размеры (длина х глубина х высота), мм, не более | 230 х 122 х 242 | 150 х 129 х 447 |
| Длина выносной части, мм, не более | 2340 | - |
| Масса, кг, не более | 5 | |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С | от -10 до +60 | от -20 до +50 |
| - относительная влажность при температуре + 30 °С, %, | от 30 до 85 | |
| - атмосферное давление, кПа | от 84 до 107 | |
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Преобразователи давления измерительные ASAHI - AdS-MES | AdS-MES-Y24D-2F зав.№№ 35491000, 35491001 | 2 |
| - AdE-MEL | AdE-MEL-V24D-P14 зав.№№ 35490000, 35490001, 35490002, 35490003 | 4 |
| Преобразователь давления измерительный ASAHI. Руководство по эксплуатации | - | 1 |
| Преобразователь давления измерительный ASAHI. Модификация AdS-MES. Исполнение AdS-MES-Y24D-2F. Паспорт | - | 2 |
| Преобразователь давления измерительный ASAHI. Модификация AdE-MEL. Исполнение AdE-MEL-V24D-P14. Паспорт | - | 4 |
приведены в разделе 1 документа «Преобразователь давления измерительный ASAHI. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
