Измерители геометрических параметров бревен PROLOGIC+, 91446-24

Назначение

Измерители геометрических параметров бревен PROLOGIC+ (далее - измерители) предназначены для измерений геометрических параметров бревен (длины и диаметра) в составе автоматизированных систем управления сортировкой круглых лесоматериалов и на продольных транспортерах подачи круглого лесоматериала.

Описание

К данному типу средств измерений относятся измерители с зав. № PRO - 12002 JB - SC и зав. № PRO - 12003 JB - SC1.

Принцип действия измерителей основан на цифровой обработке изображений измеряемых бревен, в основу работы положен принцип оптической триангуляции.

Измерители состоят из защитного кожуха, четырех видеомодулей, блока управления, энкодера инкрементального, промышленного компьютера, соединительных кабелей.

Видеомодули представляют собой систему 3D-сканирования и крепятся на раме защитного кожуха в одной плоскости под углом 90° относительно друг друга. В состав каждого видеомодуля входят две видеокамеры и лазерный разметчик.

Лазерными разметчиками на поверхности бревна создаётся линия. Эта линия, выделенная на кадрах, полученных от восьми видеокамер, образует полный контур текущего сечения бревна. При измерении сигнал от видеокамер поступает в блок управления, а далее на промышленный компьютер, оснащённый платой видеозахвата, где оцифровывается, а затем обрабатывается с помощью специального программного обеспечения и вычисляется диаметр бревна.

Энкодер инкрементальный механически связан с валом транспортёра и предназначен для измерения длины бревна.

Блок управления содержит контроллер для управления процессом измерений, обработки сигналов, поступающих от энкодера инкрементального, обработки и передачи данных на промышленный компьютер.

Пломбирование измерителей не предусмотрено. Нанесение знака поверки на измерители не предусмотрено.

Заводской номер в виде буквенно-цифрового обозначения нанесен типографским способом на переднюю панель блока управления.

Общий вид измерителей с указанием мест нанесения знака утверждения типа и заводского номера приведен на рисунке 1.

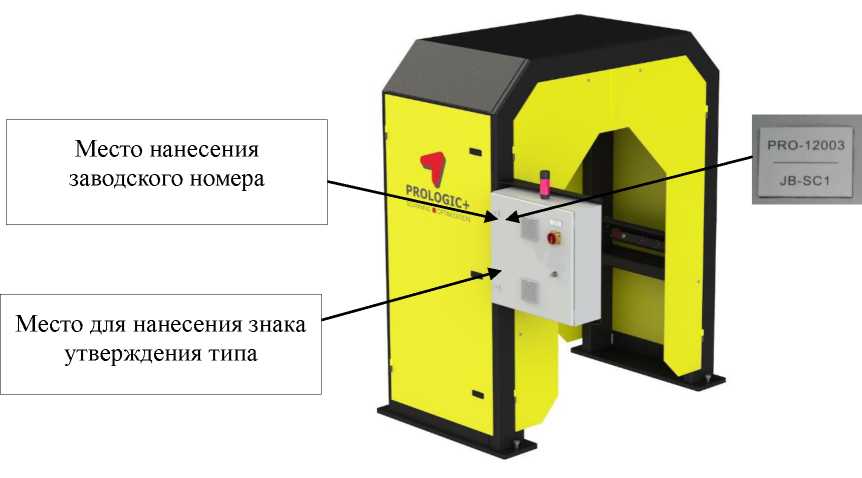

Рисунок 1 - Общий вид измерителей с указанием мест нанесения знака утверждения типа и заводского номера

Программное обеспечение

Измерители имеют автономное программное обеспечение (далее ПО), предназначенное для сбора, обработки и визуализации результатов измерений, а также настройки измерителей.

ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.

Метрологические характеристики нормированы с учетом влияния ПО.

Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Метрологические и основные технические характеристики приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на блок управления измерителей в виде наклейки, как указано на рисунке 1.

Комплектность

Таблица 4 - Комплектность измерителей

Сведения о методах измерений

приведены в п. 10 «Порядок работы» паспорта.

Нормативные документы

Стандарт предприятия Prologic+ Inc., Канада.
