| Номер в госреестре | 91448-24 |
| Наименование СИ | Источники питания постоянного тока программируемые |
| Обозначение типа СИ | DP800 |
| Изготовитель | Компания Rigol Technologies Co., Ltd, Китай |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока программируемые DP800 (далее: источники) предназначены для воспроизведения напряжения и силы постоянного тока и однополярной программируемой формы.
Источники питания постоянного тока программируемые DP800 представляют собой электронные устройства, формирующие регулируемые стабилизированные напряжение и силу постоянного тока и однополярной программируемой формы.
Источники имеют режимы стабилизации напряжения, тока и воспроизведения программируемых функций. Регулировки выходных напряжения и силы тока независимы друг от друга. Источники позволяют осуществлять последовательное и параллельное включение выходов. Напряжение, сила тока и мощность на выходе источника измеряются и отображаются на дисплее в цифровой форме и могут быть сохранены во внутренней памяти. Источники имеют защиту от перегрузки по напряжению, току, от перегрева, неправильного подключения и случайных изменений параметров пользователем. В источниках реализована функция задержки включения/выключения, поддержка определенного и неограниченного числа циклов переключения режимов.
Для управления режимами работы источников используется встроенный микропроцессор с локальным и дистанционным управлением. Для связи с внешними устройствами источники в стандартной комплектации снабжены интерфейсами USB Host, USB Device, LAN, RS232, Digital I/O. Опционально поддерживаются интерфейс GPIB (требуется дополнительный адаптер USB-GPIB).
Конструктивно источники выполнены в виде моноблока в настольном исполнении и снабжены ручкой для переноски.
На передней панели расположены дисплей, кнопки (в том числе кнопки переключения пределов/каналов источников) и поворотный переключатель управления, клеммы выхода и заземления. На задней панели источника расположены разъем и переключатель напряжения питания, разъем дистанционного управления, разъемы интерфейсов USB, LAN, RS232, разъем Digital I/O для подключения входа и выхода внешнего датчика, вентилятор охлаждения.
Питание источников осуществляется от сети переменного тока.
Обозначение модификации источника наносится на лицевую панель методом шелкографии (рисунки 1, 3, 4), знаки поверки и утверждения типа наносятся в виде самоклеящихся этикеток на задней панели (рисунки 2 и 5). Уникальный заводской номер в 13-и-значном цифробуквенном формате (рисунок 6) наносится на самоклеящийся этикетке, помещенной на задней панели, там же указана схема пломбирования от несанкционированного доступа и места нанесения знака утверждения типа и знака поверки (рисунки 2 и 5).
Источники имеют модификации, отличающиеся исполнением дисплея, количеством пределов или выходных каналов, их характеристиками и параметрами защиты (Таблица 1).
Модификации источников без индекса А в названии имеют монохроматический дисплей, с индексом А - цветной.
Таблица 1 - Модификации источников
|
Модифи кации |
Каналы/ пределы |
Предельные значения выходных параметров |
Защита от перегрузки |
||
|
напряжение, В |
ток, А |
по напряжению, В |
по току, А |
||
|
DP811, DP811A |
Предел 1 |
20 |
10 |
от 0,001 до 22 |
от 0,001 до 22 |
|
Предел 2 |
40 |
5 |
от 0,001 до 44 |
от 0,001 до 11 |
|
|
DP813, DP813A |
Предел 1 |
8 |
20 |
от 0,001 до 8,8 |
от 0,001 до 22 |
|
Предел 2 |
20 |
10 |
от 0,01 до 22 |
от 0,01 до 11 |
|
|
DP821, DP821A |
Канал 1 |
60 |
1 |
от 0,001 до 66 |
от 0,0001 до 1,1 |
|
Канал 2 |
8 |
10 |
от 0,001 до 8,8 |
от 0,001 до 11 |
|
|
DP822, DP822A |
Канал 1 |
20 |
5 |
от 0,001 до 22 |
от 0,001 до 5,5 |
|
Канал 2 |
5 |
16 |
от 0,001 до 5,5 |
от 0,001 до 16,8 |
|
|
DP831, DP831A |
Канал 1 |
8 |
5 |
от 0,001 до 8,8 |
от 0,0001 до 5,5 |
|
Канал 2 |
30 |
2 |
от 0,001 до 33 |
от 0,0001 до 2,2 |
|
|
Канал 3 |
-30 |
2 |
от -33 до -0,001 |
от 0,0001 до 2,2 |
|
|
DP832, DP832A |
Канал 1 |
30 |
3 |
от 0,001 до 33 |
от 0,001 до 3,3 |
|
Канал 2 |
30 |
3 |
от 0,001 до 33 |
от 0,001 до 3,3 |
|
|
Канал 3 |
5 |
3 |
от 0,001 до 5,5 |
от 0,001 до 3,3 |
|
Модификации источников:
DP811/DP811A и DP813/DP813A - одноканальные с двумя пределами выходных параметров;
DP821/DP821A и DP822/DP822A - двухканальные с индивидуальными пределами выходных параметров для каждого канала;
DP831/DP831A и DP832/DP832A - трехканальные с индивидуальными пределами выходных параметров для каждого канала.

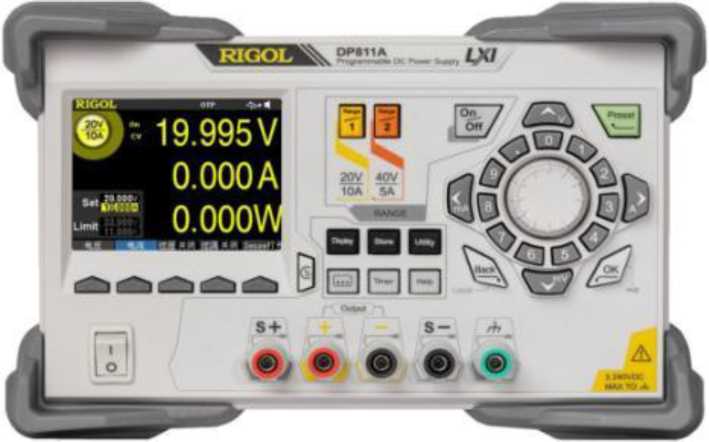

Рисунок 1 - Передняя панель источников модификаций DP811/DP811A, DP813/DP813A
Место этикетки с заводским номером
Место нанесения знака утверждения типа
Место нанесения знака поверки
Место пломбирования (стикер-наклейка)

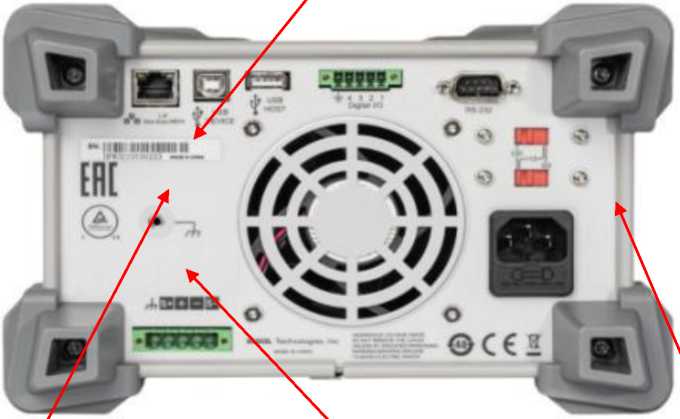

Рисунок 2 - Задняя панель источников модификаций DP811/DP811A, DP813/DP813A

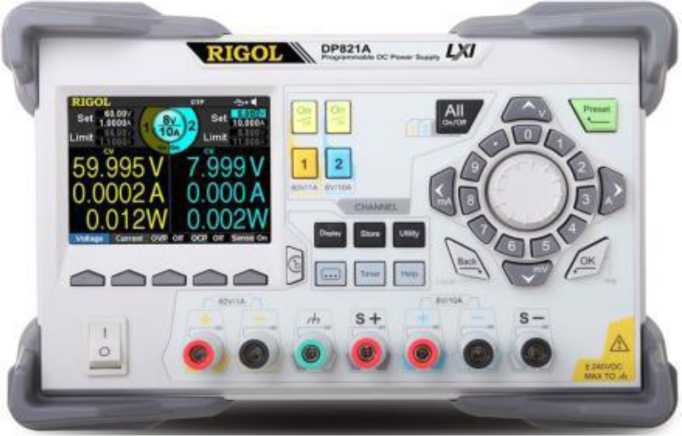

Рисунок 3 - Передняя панель источников модификаций DP821/DP821A, DP822/DP822A

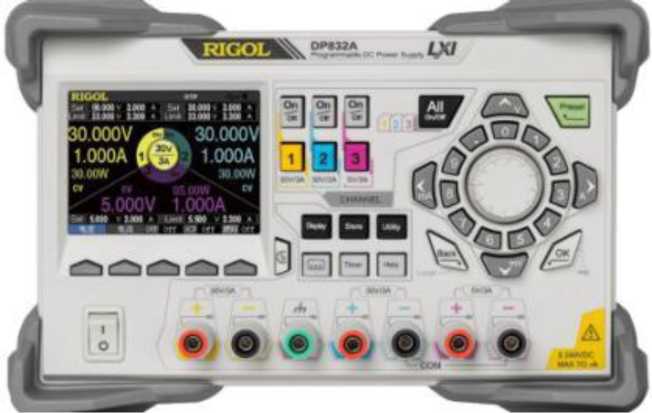

Рисунок 4 - Передняя панель источников модификаций DP831/DP831A, DP832/DP832A
Место этикетки с заводским номером
Место нанесения знака утверждения типа
Место нанесения знака поверки
Место пломбирования (стикер-наклейка)

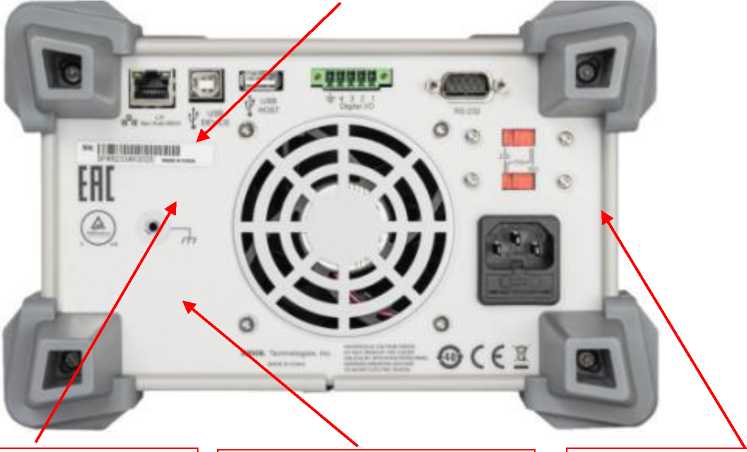

Рисунок 5 - Задняя панель модификаций DP821/DP821A, DP822/DP822A, DP831/DP831A, DP832/DP832A
Заводской номер
Рисунок 6 - Фрагмент задней панели источника с этикеткой
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы источника, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения информации. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
DP8000 Firmware |
|
Номер версии (идентификационный номер) |
не ниже 00.01.16.00.02 |
Метрологические и технические характеристики источников представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Модификация |
DP811A/ DP811 |
DP813A/ DP813 |
||||||||
|
Напряжение, В |
от 0 до 20 |
от 0 до 40 |
от 0 до 8 |
от 0 до 20 |
||||||
|
Сила тока, А |
от 0 до 10 |
от 0 до 5 |
от 0 до 20 |
от 0 до 10 |
||||||
|
Пределы допускаемых погрешностей установки выходных параметров |
||||||||||
|
Напряжение, В |
± (0,0005-U + 0,0100) |
|||||||||
|
Сила тока, А |
± (0,001-1 + 0,010) |
|||||||||
|
Пределы допускаемых погрешностей установки выходных параметров при изменении нагрузки |
||||||||||
|
Напряжение, В |
±(0,0001-U+0,0020) |
|||||||||
|
Сила тока, А |
±(0,00010-1+0,00025) |
|||||||||
|
Пульсации и шумы (от 20 |
Гц до 20 МГ ц) |
|||||||||
|
Допускаемое напряжение |
<350 мкВ скз |
<3 мВ п-п |
<350 мкВ скз |
<3 мВ п-п |
||||||
|
Модификация |
DP821A/ DP821 |
DP822A/ DP822 |
||||||||
|
Напряжение, В |
от 0 до 60 |
от 0 до 8 |
от 0 до 20 |
от 0 до 5 |
||||||
|
Сила тока, А |
от 0 до 1 |
от 0 до 10 |
от 0 до 5 |
от 0 до 16 |
||||||
|
Пределы допускаемых погрешностей установки выходных параметров |
||||||||||
|
Напряжение, В |
± (0,001-U +0,025) |
± (0,0005-U +0.0100) |
± (0,001-U +0,025) |
± (0,0005^U +0.0100) |
||||||
|
Сила тока, А |
± (0,002-1 + 0,010) |
|||||||||
|
Пределы допускаемых погрешностей установки выходных параметров при изменением нагрузки |
||||||||||
|
Напряжение, В |
±(0,0001-U+0,0020) |
|||||||||
|
Сила тока, А |
±(0,00010-1+0,00025) |
|||||||||
|
Пульсации и шумы (от 20 |
Гц до 20 МГ ц) |
|||||||||
|
Допускаемое напряжение |
<350 мкВ скз |
<2 мВ п-п |
<350 мкВ скз |
<2 мВ п-п |
||||||
|
Модификация |
DP831A /DP8 |
31 |
DP832A/D |
P832 |
||||||
|
Напряжение, В |
от 0 до 8 |
от 0 до 30 |
от -30 до 0 |
от 0 до 30 |
от 0 до 30 |
от 0 до 5 |
||||
|
Сила тока, А |
от 0 до 5 |
от 0 до 2 |
от 0 до 2 |
от 0 до 3 |
от 0 до 3 |
от 0 до 3 |
||||
|
Пределы допускаемых погрешностей установки выходных параметров |
||||||||||
|
Напряжение, В |
±(0,001-U +0,005) |
±(0,0005-U+0.020) |
±(0,001-U +0,005) |
|||||||
|
Сила тока, А |
± (0,002-1 +0,010) |
± (0,002-I +0.005) |
||||||||
|
Пределы допускаемых погрешностей установки выходных параметров при изменении нагрузки |
||||||||||
|
Напряжение, В |
±(0,0001-U+0,0020) |
|||||||||
|
Сила тока, А |
±(0,00010-1+0,00025) |
|||||||||
|
Пульсации и шумы (от 20 Гц до 20 МГц) |
||||||||||
|
Допускаемое напряжение |
<350 мкВ скз. |
<2 мВ п-п |
<350 мкВ скз |
<2 мВ п-п |
||||||
|
Примечания: 1) Здесь: U - напряжение постоянного тока на выходе источника; I - сила постоянного тока на выходе источника; 2) Сила тока пульсаций для всех модификаций <2 мА скз, не нормируется; 3) скз - индекс среднеквадратического значения измеряемой величины; п-п - индекс амплитуды измеряемой величины от пика к пику |
||||||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
от 90 до 110 |
|
|
Напряжение сети питания частотой от 47,5 до 52,5 Гц, В |
от 103,5 до 126,5 |
|
от 207 до 253 |
|
|
Габаритные размеры, ширинахглубинахвысота, мм, не более |
239х418х157 |
|
Масса, кг, не более |
|
|
DP811/DP811A |
10,3 |
|
DP813/DP813A |
10,5 |
|
DP821/DP821A |
10,0 |
|
DP822/DP822A |
10,5 |
|
DP831/DP831A |
9,75 |
|
DP832/DP832A |
10,5 |
|
Условия измерений рабочие |
|
|
температура окружающего воздуха, °С |
от +15 до +35 |
|
относительная влажность воздуха, % |
от 30 до 80 |
|
атмосферное давление, кПа |
от 84 до 106 |
наносится на заднюю панель корпуса источника в виде самоклеящейся этикетки и на титульный лист руководства пользователя типографским способом.
Комплектность средства измерений представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Источник питания постоянного тока |
(модификация источника) |
1 |
|
Коннектор к цифровому порту ввода/вывода |
Terminal-Digital I/O-DP800 |
1 |
|
Предохранитель: для DP811/DP811A; DP813/DP813A; DP822/DP822A; DP832/DP832A для DP821/DP821A; DP831/DP831A |
50T-032H 250В 3.15A 50T-025H 250В 2.5A |
1 |
|
Приспособление для короткого замыкания (только для DP811/DP811A; DP813/DP813A; DP821/DP821A; DP822/DP822A) |
- |
1 |
|
Кабель сетевой |
- |
1 |
|
Кабель USB |
- |
1 |
|
Опции и принадлежности |
- |
по заказу |
|
Руководство пользователя |
- |
1 |
Сведения о методиках (методах) измерений приведены в главе 2 «Руководства пользователя».
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10’1 до 2-109 Гц»;
«Источники питания постоянного тока программируемые DP800. Стандарт предприятия»;
DSH04100-2021-06-RU.
