| Номер в госреестре | 91450-24 |
| Наименование СИ | Калибраторы температуры |
| Обозначение типа СИ | КТ-7.АЧТ |
| Изготовитель | Общество с ограниченной ответственностью "ИзТех" (ООО "ИзТех"), г. Москва, г. Зеленоград |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы температуры КТ-7.АЧТ (далее по тексту - калибраторы) предназначены для воспроизведения, хранения и передачи температуры в диапазоне от плюс 20 °С до плюс 50 °С в лабораторных условиях и применяются в качестве рабочего эталона 2-го разряда согласно государственной поверочной схеме для средств измерений температуры (часть 3), утвержденной приказом Росстандарта от 23.12.2022 № 3253.
Принцип действия калибраторов основан на законах Стефана-Больцмана и Планка, связывающих температуру черного тела и яркость его излучения.
Конструктивно калибраторы состоят из полостного излучателя в виде модели абсолютно черного тела (АЧТ) с коэффициентом излучения 0,99 в спектральном интервале 8-14 мкм, блока измерения и регулирования температуры с исполнительными элементами. Калибраторы выполнены в моноблочном корпусе.
Нагрев или охлаждение полостного излучателя осуществляется при помощи термоэлектрических модулей. Для съема выделяемого в термоэлектрических модулях тепла, используются радиаторы, которые охлаждаются при помощи вентилятора, установленного в нижней части калибратора.
Поддержание температуры полостного излучателя осуществляется автоматически (по ПИД закону) при помощи встроенного блока измерения и регулирования температуры, имеющего обратную связь с встроенным высокостабильным полупроводниковым термопреобразователем сопротивления (термистором). Во время выхода на заданный температурный режим на дисплее калибратора отображается текущая температура.
Для обеспечения сохранения полости калибратора от попадания в нее пыли предусмотрена поворотная крышка.
Маркировка калибраторов выполнена в виде стойких к истиранию наклеек на лицевой и задней панелях.
Наклейка на лицевой панели содержит: наименование изделия, диапазон воспроизводимых температур и товарный знак предприятия - изготовителя.
Наклейка на задней панели содержит: знак утверждения типа, заводской номер по принятой нумерации предприятия - изготовителя в формате не менее 4 арабских цифр; год изготовления.
Нанесение знака поверки на калибраторы не предусмотрено.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Пломбы

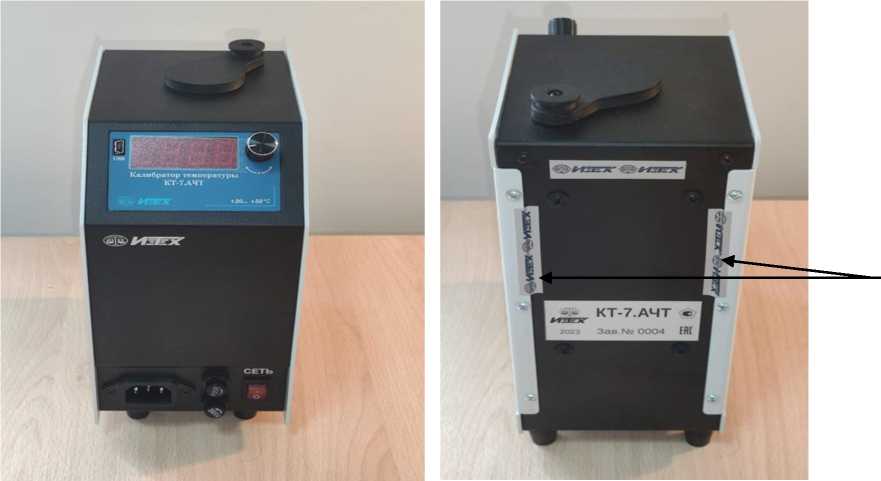

Рисунок 2 - Схема пломбирования калибратора от несанкционированного доступа

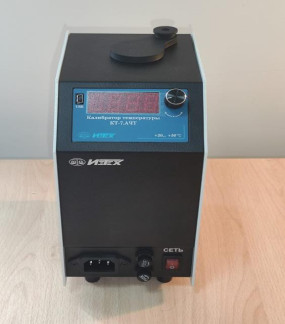

Рисунок 1 - Общий вид калибратора
Место нанесения знака утверждения типа
Рисунок 3 - Общий вид наклейки на корпусе калибратора
Калибраторы работают под управлением встроенного ПО, которое осуществляет функции измерения и регулирования температуры, хранения калибровочных характеристик и индикации установочных значений температуры.
Конструкция калибраторов КТ-7.АЧТ исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Корпус опломбирован.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | КТ-7.АЧТ |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизводимой температуры, °С (1) | от +20 до +50 |
| Границы доверительной абсолютной погрешности воспроизведения температуры при доверительной вероятности 0,95, не более: в диапазоне от +20 °С до +31,99 °С в диапазоне от +32 °С до +43 °С в диапазоне от +43,01 °С до +50 °С | ±1,0 ±0,1 ±1,0 |
| Дрейф температуры излучателя за 15 минут, °С, не более | ±0,01 |
| Нестабильность поддержания температуры в течение 30 мин. (после выхода на режим), °С | ±0,01 |
| (1) - Допускается использование калибраторов по заявлению пользователя в меньшем диапазоне воспроизводимых температур, находящегося в границах полного диапазона | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр излучающего отверстия АЧТ, мм | 25 |
| Дискретность задания температуры, °С | 0,1 |
| Время выхода на режим, мин, не более | 30 |
| Габаритные размеры (ширина х высота х глубина), мм, не более | 110 х 240 х 170 |
| Масса, кг, не более | 3,5 |
| Потребляемая мощность, В^А, не более | 65 |
| Напряжение питания переменным током, В Частота, Гц | от 198 до 242 от 49 до 51 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +25 от 10 до 80 от 97,3 до 105,3 |
| Среднее время наработки до отказа, ч, не менее | 10000 |
| Средний срок службы, лет | 5 |
наносится типографским способом на титульный лист эксплуатационной документации и на наклейку на задней панели калибратора (рисунок 3).
Таблица 4 - Комплектность калибратора
| Наименование | Обозначение | Количество |
| Калибратор температуры | КТ-7.АЧТ | 1 |
| Кабель сетевой | - | 1 |
| Руководство по эксплуатации | ЕМТК 188.0000.00 РЭ | 1 |
приведены в эксплуатационном документе ЕМТК 188.0000.00 РЭ «Калибраторы температуры
КТ-7.АЧТ. Руководство по эксплуатации», раздел 8.
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;
Технические условия ТУ 4381-188-56835627-2023 «Калибраторы температуры КТ-7.АЧТ».
