Плиты поверочные и разметочные Обозначение отсутствует, 91453-24

91453-24
Плиты поверочные и разметочные (далее - плиты) предназначены для измерений отклонений от прямолинейности и плоскостности, использования в качестве образца плоской поверхности для установки деталей, высокоточных приборов и средств измерений, для разметки в лабораторных и производственных условиях, а также для работы по методу «пятен на краску».
Карточка СИ
Номер в госреестре 91453-24
Наименование СИ Плиты поверочные и разметочные
Обозначение типа СИ Обозначение отсутствует
Изготовитель Акционерное общество "Русская Инструментальная Компания" (АО "РИК"), г. Ставрополь
Год регистрации 2024
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Плиты поверочные и разметочные (далее - плиты) предназначены для измерений отклонений от прямолинейности и плоскостности, использования в качестве образца плоской поверхности для установки деталей, высокоточных приборов и средств измерений, для разметки в лабораторных и производственных условиях, а также для работы по методу «пятен на краску».

Описание

Принцип измерений отклонений от прямолинейности и плоскостности с помощью плит основан на методе линейных отклонений, где плита является опорной поверхностью.

Плиты изготавливаются следующих исполнений:

чугунные:

1 - с ручной шабровкой рабочих поверхностей;

2 - с механически обработанными рабочими поверхностями;

гранитные:

3 - плиты из твердокаменных пород.

По заказу потребителя рабочие поверхности чугунных плит могут быть разделены на квадраты или прямоугольники продольными и поперечными пазами.

Плиты исполнения 3 изготавливаются из диабаза, габбро и различного типа гранитов. Допускается неоднородность структуры и цвета плит, не влияющие на эксплуатационные качества.

Плиты изготавливаются 5-ти модификаций: КЛ.00, КЛ.0, КЛ.1, КЛ.2 и КЛ.3 и отличаются друг от друга допусками плоскостности рабочих поверхностей.

Плиты модификаций КЛ.00, КЛ.0, КЛ.1 и КЛ.2 относятся к поверочным, а модификаций КЛ.3 - к разметочным.

Расположение опор дает возможность установки плит в свободном (разгруженном) состоянии на три опорные точки.

Опоры плит размером более 630*400 мм являются регулируемыми.

Для плит размером 1000*750 и 1500*1000 мм допускаются четыре опорных точки. В этом случае, путём подклинивания, должно быть обеспечено равномерное распределение нагрузки на все четыре точки, а плита должна быть надлежащим образом установлена по уровню.

Таблица 1 - Основные размеры и модификации плит

Размеры плит, мм

Исполнения

Модификации

250x250

3

КЛ.00, КЛ.0

400x400

3

КЛ.00, КЛ.0

630x400

3

КЛ.00, КЛ.0

1000x630

3

КЛ.00, КЛ.0

1000x750

1, 2

КЛ.1, КЛ.2, КЛ.3

1000x1000

1, 2

КЛ.1, КЛ.2, КЛ.3

1500x1000

1, 2

КЛ.1, КЛ.2, КЛ.3

1600x1000

1, 2

КЛ.1, КЛ.2, КЛ.3

3

КЛ.00, КЛ.0

2000x1000

1, 2

КЛ.1, КЛ.2, КЛ.3

3

КЛ.00, КЛ.0

2500x1600

1, 2

КЛ.1, КЛ.2, КЛ.3

3000x1250

1, 2

КЛ.1, КЛ.2, КЛ.3

3000x1500

1, 2

КЛ.1, КЛ.2, КЛ.3

3000x2000

1, 2

КЛ.1, КЛ.2, КЛ.3

4000x2000

1, 2

КЛ.1, КЛ.2, КЛ.3

Пломбирование плит и нанесение знака поверки на средство измерений не предусмотрено.

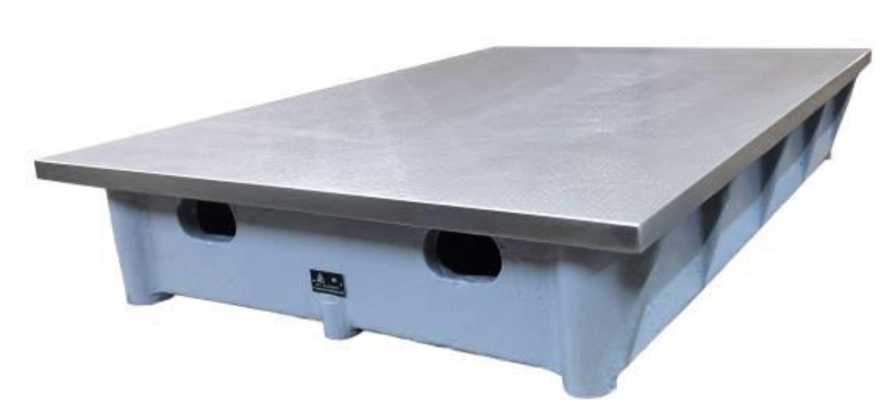

Рисунок 1 - Общий вид чугунной плиты с ручной шабровкой рабочих поверхностей

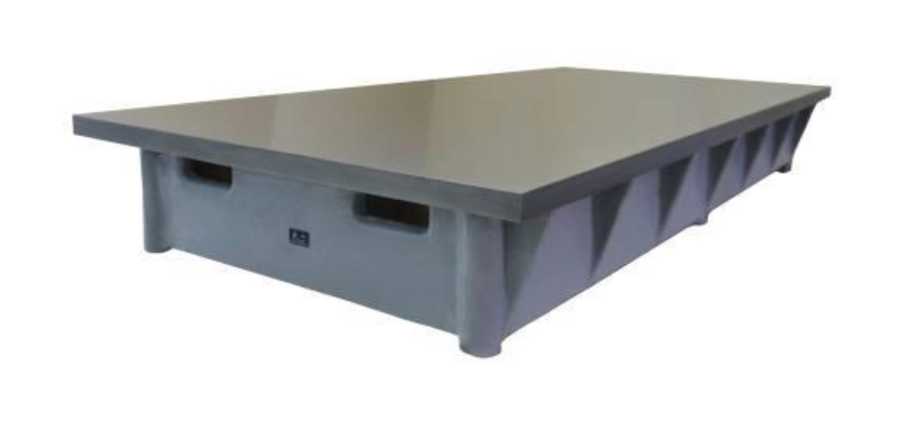

Рисунок 2 - Общий вид чугунной плиты с механически обработанными рабочими

поверхностями

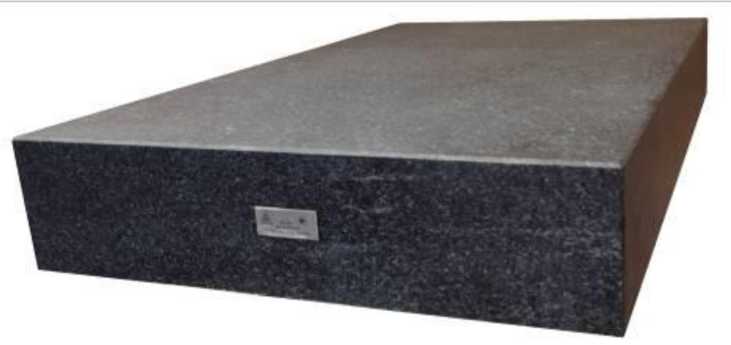

Рисунок 3 - Общий вид плиты из твердокаменных пород

Благодаря конструкции чугунных плит, они могут быть оснащены внешними рёбрами жесткости, предохраняющие её от возможного прогиба.

Заводской номер в виде цифро-буквенного или цифрового обозначения наносится на маркировочную табличку краской или методом лазерной гравировки и в паспорт типографским способом.

Маркировочная табличка (тёмного или светлого цвета)

крепится на боковую

поверхность плиты.

Место нанесения

‘ знака

утверждения типа

Место нанесения заводского номера

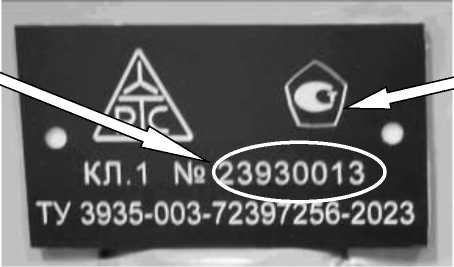

Рисунок 4 - Место нанесения заводского номера и знака утверждения типа

Технические характеристики

Таблица 2 - Допуск плоскостности рабочих пове

рхностей плит

Допуск плоскостности для модификаций, мкм

КЛ.00

КЛ.0

КЛ.1

КЛ.2

КЛ.3

Условия определения допуска плоскостности:

-температура окружающей среды, °С

20±3

20±4

20±4

20±6

20±6

Размеры плит, мм:

250x250

2

4

-

-

-

400x400

3

6

-

-

-

630x400

4

8

-

-

-

1000x630

5

10

-

-

-

1000x750

-

-

20

40

80

1000x1000

-

-

20

40

80

1500x1000

-

-

25

50

100

1600x1000

6

12

26

52

104

2000x1000

8

16

30

60

120

2500x1600

-

-

35

70

140

3000x1250

-

-

40

80

160

3000x1500

-

-

40

80

160

3000x2000

-

-

40

80

160

4000x2000

-

-

50

100

200

Таблица 3 - Параметр шероховатости Ra рабочих и боковых поверхностей

Наименование характеристик

Значения характеристик

Параметр шероховатости Ra рабочих поверхностей, мкм

- механически обработанных чугунных плит

1,25

- твердокаменных плит

0,32

Параметр шероховатости Ra боковых поверхностей, мкм

- чугунных плит

5

- гранитных плит

2,5

Таблица 4 - Габаритные размеры и массы плит

Размеры, мм

Значения характеристик

Исполнение

Габаритные размеры, (ДиШкВ) мм, не более

Масса, кг, не более

250x250

3

250x250x90

20

400x400

3

400x400x110

55

630x400

3

630x400x140

95

1000x630

3

1000x630x180

380

1000x750

1, 2

1000x750x230

450

1000x1000

1, 2

1000x1000x250

500

1500x1000

1, 2

1500x1000x280

900

1600x1000

1, 2

1600x1000x280

1000

3

1600x1000x250

1250

2000x1000

1, 2

2000x1000x280

1100

3

2000x1000x290

1600

2500x1600

1, 2

2500x1600x300

3000

3000x1250

1, 2

3000x1250x350

3900

3000x1500

1, 2

3000x1500x350

4000

3000x2000

1, 2

3000x2000x350

5000

4000x2000

1, 2

4000x2000x380

7200

Таблица 5 - Общие технические характеристики

Наименование характеристики

Значение

Условия эксплуатации,

- температура окружающей среды, °С

- относительная влажность воздуха, %, не более

- допускаемое измерение температуры в течение 1 часа, °С

от +17 до +23

80

0,5

Полный срок службы, лет, не менее

10

Знак утверждения типа

наносится на маркировочную табличку краской или методом лазерной гравировки и типографским способом на титульный лист Паспорта.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Плита

-

1 шт.

Ручки1)

-

2 шт.

Опоры регулируемые2)

-

3, 4, 5, 7, 9, 14 или 16 шт.

Крышка

-

1 шт.

Паспорт

ПЛ-ТК.01.001.ПС,

ПЛ.01.001.ПС

1 экз.

1) для плит размером до 630x400 мм

2) для плит размером свыше 630x400 мм

Сведения о методах измерений

приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта ПЛ-ТК.01.001.ПС «Плита поверочная из твердокаменных пород ТУ 3935-003-72397256-2023.

Паспорт» и разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта ПЛ-01.001.ПС «Плита поверочная (разметочная) чугунная ТУ 3935-003-72397256-2023. Паспорт».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 15 марта 2021 г. № 314 «Об утверждении Государственной поверочной схемы для средств измерений отклонений от прямолинейности и плоскостности»;

Плиты поверочные и разметочные. Технические условия ТУ 3935-003-72397256-2023.
