| Номер в госреестре | 91456-24 |
| Наименование СИ | Ваттметры проходного типа волноводные термисторные |
| Обозначение типа СИ | М1-37 |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская область, г. Солнечногорск, рабочий поселок Менделеево |
| Год регистрации | 2024 |
| Срок свидетельства | 28.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ваттметры проходного типа волноводные термисторные М1-37 (далее - ваттметры) предназначены для градуировки и поверки ваттметров М3-52, М3-53, М3-91, М3-91, М5-44, М5-45, а также для измерений падающей мощности непрерывных синусоидальных сигналов и средней мощности импульсно-модулированных сигналов в нагрузку мощности СВЧ в волноводных трактах с повышенной точностью в диапазоне частот от 16,7 до 37,5 ГГц.
Ваттметр состоит из преобразователя термисторного проходного типа и измерителя мощности термисторного унифицированного М3-121. Ваттметр имеет три модификации:
1) М1-37, состав: измеритель мощности термисторный унифицированный М3-121, преобразователи термисторные проходного типа ПТП-26 (сечение 11*5,5) и ПТП-37 (сечение 7,2*3,4);
2) М1-37/1, состав: измеритель мощности термисторный унифицированный М3-121, преобразователь термисторный проходного типа ПТП-26;
3) М1-37/2, состав: измеритель мощности термисторный унифицированный М3-121, преобразователь термисторный проходного типа ПТП-37.
Конструктивно преобразователь термисторный проходного типа выполнен в виде моноблочной конструкции и состоит из волноводного СВЧ тракта, имеющего вход и выход, а также разъём подключения к блоку.
Принцип действия ваттметра основан на методе замещения мощности СВЧ мощностью постоянного тока. Часть мощности СВЧ, поступающей на вход преобразователя, поглощается чувствительным элементом с последующим преобразованием в тепловую энергию. Изменение сопротивления термочувствительного элемента приводит к изменению мощности постоянного тока, подаваемого на чувствительный элемент, с последующим отображением количества измененной мощности постоянного тока на экран.
Общий вид ваттметра с указанием мест нанесения знака утверждения типа, знака поверки, мест маркировки и защиты от несанкционированного доступа в виде пломбирования представлен на рисунках 1-2.
Заводской номер, состоящий из четырех цифр, наносится методом гравировки на заднюю часть корпуса измерителя. Место нанесения заводского номера приведено на рисунке 2.

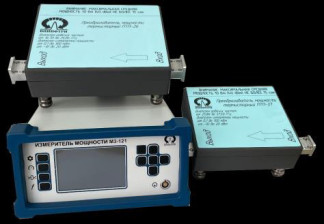

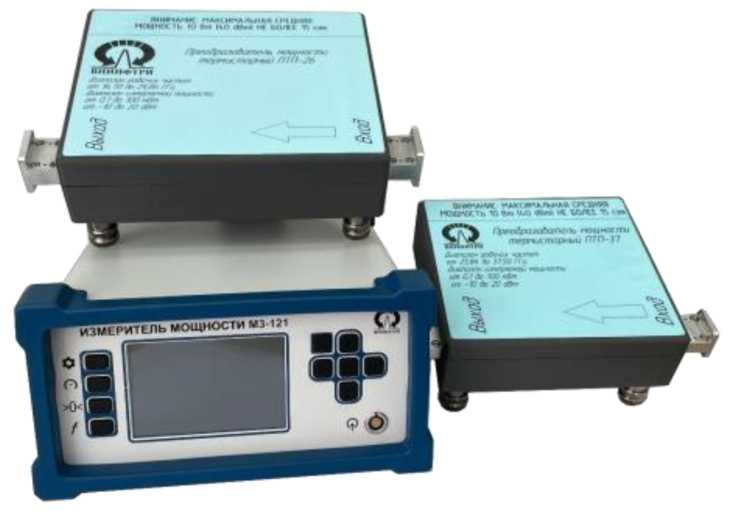

Рисунок 1 - Общий вид ваттметра проходного типа волноводного термисторного М1-37.

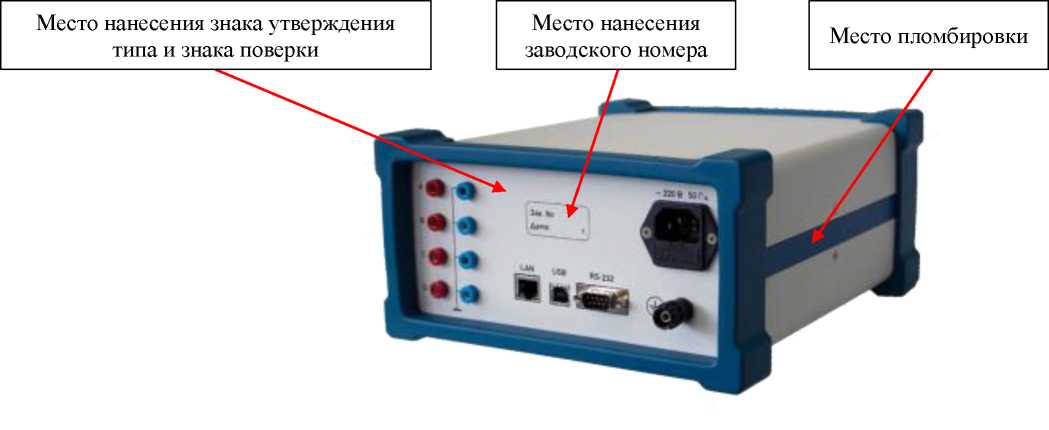

Рисунок 2 - Вид сзади ваттметра проходного типа волноводного термисторного М1-37 с обозначением мест нанесения знака утверждения типа, знака поверки и пломбировки
Метрологически значимая часть программного обеспечения (далее - ПО) установлена в защищенную память измерителя мощности термисторного унифицированного М3-121 из состава М1-37, ПО выполняет функции управления работой измерителя, выбором режимов измерений, формы индикации и регистрации результатов измерений.
Конструкция М3-121 из состава М1-37 исключает возможность несанкционированного влияния на ПО измерителя и измерительную информацию.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Измеритель мощности М3-121 |
| Номер версии (идентификационный номер) ПО | V1.0 и выше |
| Цифровой идентификатор ПО | _ |
| Алгоритм вычисления идентификатора ПО | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГц: - М1-37 - М1-37/1 - М1-37/2 | от 16,70 до 37,50 от 16,70 до 25,86 от 25,86 до 37,50 |
| Диапазон измерений мощности непрерывных синусоидальных сигналов, мВт | от 0,1 до 10,0 |
| Пределы допускаемой относительной погрешности измерения мощности, % | ( 0,5 мВт ^ ± 1,5 +- 1 Рх ) |
| Модуль эффективного коэффициента отражения выхода, не более | 0,03 |
| * - значение измеренной мощности, мВт | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время установления рабочего режима, мин | 30 |
| Время непрерывной работы, час | 16 |
| Сечение волноводного тракта, мм: | |
| -ПТП-26 | 11x5,5 |
| -ПТП-37 | 7,2Х3,4 |
| Габаритные размеры, мм, не более - ПТП-26: | |
| длина | 260 |
| ширина | 180 |
| высота | 100 |
| - ПТП-37: | |
| длина | 210 |
| ширина | 160 |
| высота | 90 |
| - М3-121 | |
| длина | 270 |
| ширина | 230 |
| высота | 125 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Масса, кг, не более: - ПТП-26 | 1,50 |
| - ПТП-37 | 1,20 |
| - М3-121 | 2,20 |
| Параметры электрического питания: - напряжение переменного тока, В | от 198 до 242 |
| - частота переменного тока, Гц | от 49 до 51 |
| Потребляемая мощность, ВА, не более | 15 |
| Рабочие условия применения: - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность окружающего воздуха, %, не более | 80 |
| - атмосферное давление, мм рт. ст. | от 630 до 795 |
наносится на титульный лист руководства по эксплуатации типографским или иным способом и на корпус М3-121 из состава М1-37 в виде наклейки.
Таблица 4 - Комплектность ваттметра проходного типа волноводного термисторного М1-37
| Наименование | Обозначение документа | Количество, шт./экз. |
| Преобразователь термисторный проходного типа*: - ПТП-26 - ПТП-37 | МФРН.411523.016 МФРН.411523.015 | 1 1 |
| Измеритель мощности термисторный унифицированный М3-121 | МФРН.411151.017 | 1 |
| Жгут | _ | 1 |
| Руководство по эксплуатации | МФРН.411734.025 РЭ | 1 |
| Формуляр | МФРН.411734.025 ФО | 1 |
| Упаковка | МФРН.411975.002 | 1 |
| * - комплектуется в зависимости от исполнения | ||
приведены в разделе 2 «Использование по назначению» документа МФРН.411734.025 РЭ «Ваттметр проходного типа волноводный термисторный М1-37. Руководство по эксплуатации»».
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении Государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,50 ГГц»;
МФРН.411734.025 ТУ «Ваттметр проходного типа волноводный термисторный М1-37. Технические условия»».
