| Номер в госреестре | 91457-24 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП ТК КЕДР |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Энерготестконтроль" (ООО "Энерготестконтроль"), г. Москва |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «РКС-энерго» по ГТП ТК КЕДР (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;
2-й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных ООО «РКС-энерго» (далее-сервер ИВК) с установленным программным обеспечением (ПО) «АльфаЦЕНТР», устройство синхронизации времени УСВ-3 (УСВ), локально-вычислительную сеть, автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;
- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.
Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВт^ч.
Цифровой сигнал с выходов счетчика при помощи технических средств приема-передачи данных поступает на входы ИВК ООО «РКС-энерго», где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН. ИВК с периодичностью опроса не реже 1 раза в сутки опрашивают счетчики электроэнергии и считывают с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.
ИВК ООО «РКС-энерго» раз в сутки формирует отчеты в формате XML, подписывает электронной цифровой подписью (ЭЦП) и отправляет по выделенному каналу связи сети Интернет в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ). Сервер ИВК обеспечивает в виде автоматических ежесуточных и автоматизированных ежемесячных отчетов в формате XML сбор данных об измерениях активной и реактивной электрической энергии со смежных автоматизированных информационно-измерительных систем коммерческого учета электроэнергии.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК и ИВК). В состав СОЕВ входит устройство синхронизации времени типа УСВ-3, синхронизирующие собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.
ИВК ООО «РКС-энерго» периодически с установленным интервалом проверки текущего времени, сравнивают собственную шкалу времени со шкалой времени УСВ и при расхождении ±1 с и более, ИВК ООО «РКС-энерго» производят синхронизацию собственной шкалы времени со шкалой времени УСВ.
Сравнение шкалы времени счетчика со шкалой времени ИВК ООО «РКС-энерго» осуществляется во время сеанса связи со счетчиком (не реже раза в сутки). При обнаружении расхождения шкалы времени счетчика от шкалы времени ИВК ООО «РКС-энерго» равного ±2 с и более, выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчика электрической энергии, ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Заводской номер АИИС КУЭ 1/23 нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус СБД ООО «РКС-энерго».

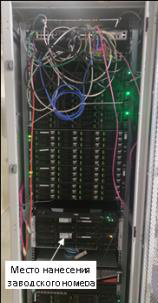

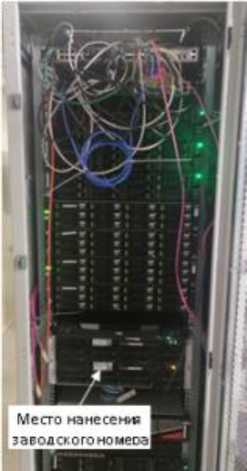

Общий вид СБД ООО «РКС-энерго» с указанием места нанесения заводского номера АИИС КУЭ представлен на рисунке 1.
Рисунок 1 - Общий вид СБД ООО «РКС-энерго» АИИС КУЭ с указанием места нанесения заводского номера.
В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные | Значение |
| ПО «АльфаЦ | ЕНТР» |
| 1 | 2 |
| Идентификационное наименование модуля ПО | ac_metrology.dll |
| Цифровой идентификатор модуля ПО | 3E736B7F380863F44CC8E6F7BD211C54 |
| Алгоритм вычисления цифрового идентификатора модуля ПО | MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Таблица 2 - Состав измерительных каналов АИИС КУЭ
| Номер ИК | Наименование измерительного канала | Состав измерительного канала | |||
| Трансформатор тока | Трансформатор напряжения | Счетчик электрической энергии | ИВК | ||
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | ПС 110 кВ Борзая, ОРУ-110 кВ, КВЛ 110 кВ Баррикадная - Борзая | ТОГФ (П) 600/5, КТ 0,2S Рег. № 61432-15 | ЗНОГ 110000:^3/100:^3 КТ 0,2 Рег. № 61431-15 | СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег. № 36697-17 | УСВ-3, рег. № 64242-16/СБД ООО «РКС-энерго» |
Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ
| Номер ИК | Вид электрической энергии | Границы основной погрешности ±5, % | Границы погрешности в рабочих условиях ±5, % |
| 1 | 2 | 3 | 4 |
| 1 | Активная Реактивная | 0,7 1,5 | 2,8 4,4 |
| Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC (SU), (±) с | 5 | ||
| Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая) 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95. 3 Границы погрешности результатов измерений приведены для cos ф=0,9, токе ТТ, равном 100 % от 1ном для нормальных условий и для рабочих условий при cos ф=0,8, токе ТТ, равном 2 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков от +5°С до +35°С | |||
Таблица 4 - Основные технические характеристики АИИС КУЭ
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество измерительных каналов | 1 |
| Нормальные условия параметры сети: - напряжение, % от ином | от 98 до 102 |
| - ток, % от 1ном | от 100 до 120 |
| - коэффициент мощности | 0,9 |
| - частота, Гц | 50 |
| температура окружающей среды для счетчиков, °С | от +21 до +25 |
| Условия эксплуатации параметры сети: - напряжение, % от ином | от 90 до 110 |
| - ток, % от 1ном | от 2 до 120 |
| - коэффициент мощности cos9 (sin^) | от 0,5 инд. до 1 емк |
| - частота, Гц | от 49,6 до 50,4 |
| температура окружающей среды для ТТ и ТН, °С | от -40 до +60 |
| температура окружающей среды для счетчиков, °С | от +5 до + 35 |
| температура окружающей среды для сервера ИВК, °С | от +10 до + 30 |
| атмосферное давление, кПа | от 80,0 до 106,7 |
| относительная влажность, %, не более | 98 |
| Надежность применяемых в АИИС КУЭ компонентов Счетчики: - среднее время наработки на отказ, ч, не менее СЭТ-4ТМ.03М (рег. № 36697-17) | 220000 |
| УСВ-3: - среднее время наработки на отказ, ч, не менее | 45000 |
| Сервер ИВК: - среднее время наработки на отказ, ч, не менее | 100000 |
| - среднее время восстановления работоспособности, ч | 1 |
| Глубина хранения информации Счетчики: СЭТ-4ТМ.03М (рег. № 36697-17) - каждого массива профиля при времени интегрирования 30 минут, | 114 |
| сут. Сервер ИВК: - хранение результатов измерений и информации о состоянии средств измерений, лет, не менее | 3,5 |
Надежность системных решений:
- защита от кратковременных сбоев питания сервера ИВК с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
- в журнале событий счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени.
Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера ИВК;
- защита информации на программном уровне:
- результатов измерений (при передаче, возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на серверах.
наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 - Комплектность АИИС КУЭ
| Наименование | Обозначение | Количество, шт. |
| 1 | 2 | 3 |
| Трансформатор тока | ТОГФ (П) | 3 |
| Трансформатор напряжения | ЗНОГ | 3 |
| Счетчик электрической энергии | СЭТ-4ТМ.03М | 1 |
| Устройство синхронизации времени | УСВ-3 | 1 |
| Сервер ИВК | СБД ООО «РКС-энерго» | 1 |
| Документация | ||
| Формуляр | ФО 26.51/279/23 | 1 |
приведены в документе «Методика (метод) измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО «РКС-энерго» по ГТП ТК КЕДР. МВИ 26.51/279/23, аттестованной ООО «Энерготестконтроль». Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560 от 03.08.2018.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
