| Номер в госреестре | 91461-24 |
| Наименование СИ | Твердомеры |
| Обозначение типа СИ | SUBRAMAX ТБ |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственный центр "СУБРА" (ООО НПЦ "СУБРА"), Республика Башкортостан, г. Нефтекамск |
| Год регистрации | 2024 |
| Срок свидетельства | 28.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры SUBRAMAX ТБ (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля согласно ГОСТ 9012-59.
Принцип действия твердомеров основан на статическом вдавливании шарикового индентора с последующим измерением диаметра окружности отпечатка.
Твердомеры представляют собой стационарное средство измерений, состоящее из механизма приложения нагрузки (ручного или автоматического), блока управления процессом испытаний (ЖК дисплей с набором функциональных клавиш, сенсорный экран или рычажная система) и вывода результата измерений (встроенная оптическая система, аналоговое индикаторное устройство, микроскоп или персональный компьютер (далее ПК) с программным обеспечением).
Твердомеры выпускаются различных модификаций, в зависимости от пожеланий (задач) потребителя изготавливаются по модульному принципу и отличаются: степенью автоматизации, способом вывода результатов измерений, местом расположения органов управления процессом испытаний, габаритными размерами и массой. Количество модификаций - 17.
Структура условного обозначения твердомеров SUBRAMAX TB-XXXX-YZ(L)-W. где
SUBRAMAX ТБ - твердомер Бринелля
XXXX - максимальная испытательная нагрузка: (62,5; 3000) кгс.
Y - метод нагружения:
А - автоматический;
М - электромеханический;
Без обозначения - базовое исполнение.
Z - вид отсчетного устройства
C - сенсорный экран;
Д - ЖК дисплей;
В - аналоговое индикаторное устройство;
Без обозначения - базовое исполнение.
L - исполнение рабочей зоны:
У - увеличенное рабочее пространство;
И - изогнутый стол;
П - подвижный стол;
Без обозначения - базовое исполнение.
W - вывод (получение) результатов измерений:
I - встроенная оптическая система измерения отпечатков, возможность вывода результатов на ПК;
II - измерение отпечатка при помощи микроскопа;
III - встроенная система автоматического измерения отпечатков, возможность вывода результатов измерений на ПК.
На силовой раме твердомера с лицевой стороны при помощи клеящего состава устанавливается маркировочная табличка с информацией об изготовителе, заводском номере и модификации твердомера. Заводской номер в виде цифрового кода наносится любым удобным технологическим способом.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус твердомера не предусмотрено.
Общий вид твердомеров представлен на Рисунках
1-17, образец маркировочной
таблички представлен на рисунке 18.
Рисунок 1 - Твердомеры SUBRAMAX ТБ-62,5-АС-1
место установки маркировочной таблички
Рисунок 2 - Твердомеры SUBRAMAX ТБ-62,5-АД-1
место установки маркировочной таблички
Рисунок 3 - Твердомеры SUBRAMAX ТБ- 3ООО-АС(У)-11

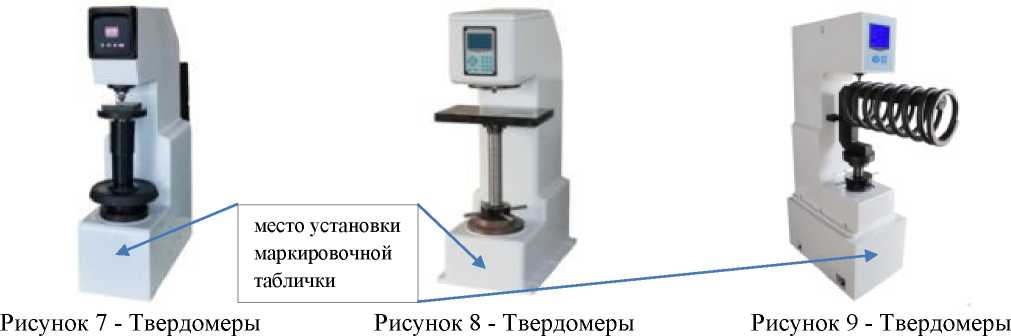

Рисунок 4 - Твердомеры Рисунок 5 - Твердомеры Рисунок 6 - Твердомеры
SUBRAMAX ТБ-3000-АС-1 SUBRAMAX ТБ-3000-МС-1 SUBRAMAX ТБ 3000-AC-ш
SUBRAMAX ТБ-ЗООО-МД-II SUBRAMAX ТБ-3000-АД (У)-11 SUBRAMAX ТБ-3000-АД(И)-11
место установки маркировочной таблички
Рисунок 10 - Твердомеры subramax Тб-3000-ас-ii
Рисунок 12 - Твердомеры
SUBRAMAX ТБ-3000-АС(У)-1
Рисунок 11 - Твердомеры
SUBRAMAX ТБ-3000-МД-1
место установки маркировочной таблички
Рисунок 13 - Твердомеры
SUBRAMAX ТБ-3000-А-III
место установки маркировочной таблички
Рисунок 16 - Твердомеры
SUBRAMAX ТБ-3000-АД-111
Рисунок 14 - Твердомеры
SUBRAMAX ТБ-3000-МД-11
Рисунок 17 - Твердомеры
SUBRAMAX ТБ-3000-АД-11
Рисунок 15 - Твердомеры
SUBRAMAX ТБ-3000-АД-1
Рисунок 18 - Образец маркировочной таблички
Твердомеры SUBRAMAX ТБ оснащенные ЖК - дисплеем имеют в своем составе встроенное программное обеспечение «Max-Test» (далее-ПО). Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | «Max-Test» |
| Номер версии (идентификационный номер ПО) | 1.Х* |
| Цифровой идентификатор ПО | - |
где Х может принимать значение от 1 до 9.
Твердомеры SUBRAMAX ТБ имеющие возможность вывода результатов измерений на ПК имеют в своем составе внешнее ПО «Мах-Test». ПО предназначено для управления процессом испытаний, а также для обработки, хранения и вывода результатов измерений. Программное обеспечение защищено от несанкционированного доступа паролем. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | «Max-Test» |
| Номер версии (идентификационный номер ПО) | 2.Х* |
| Цифровой идентификатор ПО | - |
*где Х может принимать значение от 1 до 9.
Метрологические и технические характеристики твердомеров представлены в таблицах 3-5.
Таблица 3 - Метрологические характеристики твердомеров
| Шкала твердости Бринелля | K= P/D2 | Диапазон измерений чисел твердости, Н | B(W) | |||||||||
| св. 8 до 16 включ. | св.16 до 32 включ. | св. 32 до 50 включ. | св. 50 до 75 включ. | св. 75 до 100 включ. | св. 100 до 125 включ. | св. 125 до 250 включ. | св. 250 до 350 включ. | св. 350 до 450 включ. | св. 450 до 550 включ. | св. 550 до 650 включ. | ||
| Пределы допускаемой абсолютной погрешности твердомера (размах), HB(W) | ||||||||||||
| HB(W) 1/1 | 1 | 2,8 | _ | _ | _ | _ | _ | _ | _ | _ | _ | _ |
| HB(W) 5/25 | 2,8 | _ | _ | _ | _ | _ | _ | _ | _ | _ | _ | |
| HB(W) 1/2,5 | 2,5 | 2,8 | _ | _ | _ | _ | _ | _ | _ | _ | _ | _ |
| HB(W) 2,5/15,62,5 | 2,8 | 2,8 | 2,8 | _ | _ | _ | _ | _ | _ | _ | _ | |
| HB(W) 5/62,5 | 2,8 | 2,8 | 2,8 | _ | _ | _ | _ | _ | _ | _ | _ | |
| HB(W) 10/250 | 2,8 | 2,8 | 2,8 | _ | _ | _ | _ | _ | _ | _ | _ | |
| HB(W) 1/5 | 5 | _ | 2,8 | 2,8 | 4,2 | 7 | _ | _ | _ | _ | _ | _ |
| HB(W) 2,5/31,25 | _ | 2,8 | 2,8 | 4,2 | 7 | _ | _ | _ | _ | _ | _ | |
| HB(W) 5/125 | _ | 2,8 | 2,8 | 4,2 | 7 | _ | _ | _ | _ | _ | _ | |
| HB(W) 10/500 | _ | 2,8 | 2,8 | 4,2 | 7 | _ | _ | _ | _ | _ | _ | |
| HB(W) 1/10 | 10 | _ | _ | 2,8 | 4,2 | 7 | 7 | 10,5 | _ | _ | _ | _ |
| HB(W) 2,5/62,5 | _ | _ | 2,8 | 4,2 | 7 | 7 | 10,5 | _ | _ | _ | _ | |
| HB(W) 5/250 | _ | _ | 2,8 | 4,2 | 7 | 7 | 10,5 | _ | _ | _ | _ | |
| HB(W) 10/1000 | _ | _ | 2,8 | 4,2 | 7 | 7 | 10,5 | _ | _ | _ | _ | |
| HB(W) 10/1500 | 15 | _ | _ | _ | 4,2 | 7 | 7 | 10,5 | 14,7 | _ | _ | _ |
| HB(W) 1/30 | 30 | _ | _ | _ | _ | _ | 7 | 10,5 | 14,7 | 18,9 | 23,1 | 27,3 |
| HB(W) 2,5/187,5 | _ | _ | _ | _ | _ | 7 | 10,5 | 14,7 | 18,9 | 23,1 | 27,3 | |
| HB(W) 5/750 | _ | _ | _ | _ | _ | 7 | 10,5 | 14,7 | 18,9 | 23,1 | 27,3 | |
| HB(W) 10/3000 | _ | _ | _ | _ | _ | 7 | 10,5 | 14,7 | 18,9 | 23,1 | 27,3 | |
Таблица 4 - Технические характеристики твердомеров
| Наименование характеристики | З | Значение |
| Значения испытательных нагрузок, Н (кгс)* | Обозначение шкалы твердости Бринелля | Испытательная нагрузка F, Н |
| НВ (HBW) 10/3000 | 29420 | |
| НВ (HBW) 10/1500 | 14710 | |
| НВ (HBW) 10/1000 | 9807 | |
| НВ (HBW) 10/500 | 4903 | |
| НВ (HBW) 10/250 | 2452 | |
| HB (HBW) 10/100 | 980,7 | |
| НВ (HBW) 5/750 | 7355 | |
| НВ (HBW) 5/250 | 2452 | |
| НВ (HBW) 5/125 | 1226 | |
| НВ (HBW) 5/62,5 | 612,9 | |
| НВ (HBW) 5/25 | 245,2 | |
| НВ (HBW) 2,5/187,5 | 1839 | |
| НВ (HBW) 2,5/62,5 | 612,9 | |
| НВ (HBW) 2,5/31,25 | 306,5 | |
| НВ (HBW) 2,5/15,625 | 153,2 | |
| НВ (HBW) 2,5/6,25 | 61,29 | |
| НВ (HBW) 1/30 | 294,2 | |
| НВ (HBW) 1/10 | 98,07 | |
| НВ (HBW) 1/5 | 49,03 | |
| НВ (HBW) 1/2,5 | 24,52 | |
| НВ (HBW) 1/1 | 9,807 | |
| Диапазон времени выдержки испытательной нагрузки, с | от 0 до 180 | |
| Диапазон определения размеров отпечатков, мм | от 0 до 6 | |
| Габаритные размеры твердомера: - длина, мм, не более - ширина, мм, не более - высота, мм, не более | 2000 1500 2000 | |
| Параметры электрического питания от сети переменного тока, В | 220 ±22 | |
| Масса твердомера, мм, не более | 240 | |
*- в зависимости от модификации твердомера, приведены в паспорте.
Таблица 5 - Общие технические характеристики твердомеров
| Наименование параметра | Значение параметра |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +18 до +28 до 80 от 84 до 106,7 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +10 до +35 до 85 от 84 до 106,7 |
наносится типографским способом на титульный лист эксплуатационной документации и на маркировочную табличку любым удобных технологическим способом.
Таблица 6 - Комплектность твердомеров
| Наименование | Обозначение | Количество |
| Твердомер | SUBRAMAX ТБ-XXXX-YZeL)-W | 1 шт. |
| Индентор 0 1,0 мм | стальной/твердосплавный* | 1 шт.* |
| Индентор 0 2,5 мм | стальной/твердосплавный* | 1 шт.* |
| Индентор 0 5,0 мм | стальной/твердосплавный* | 1 шт.* |
| Индентор 0 10,0 мм | стальной/твердосплавный* | 1 шт.* |
| Меры твердости* | - | 1 компл. |
| Микроскоп** | ||
| ПК с ПО** | - | 1 шт. |
| Руководство по эксплуатации | SUBRAMAX ТБ -РЭ | 1 экз. |
| Паспорт | SUBRAMAX ТБ -ПС | 1 экз. |
| *по согласованию с заказчиком; **по согласованию с заказчиком, в зависимости от модификации твердомера | ||
приведены в разделе 9 «Выполнение измерений» документа «SUBRAMAX ТБ -РЭ. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений твердости по шкалам Бринелля, утвержденная приказом Росстандарта от 2 августа 2022 г. № 1895;
ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю»;
ТУ 26.51.62-010-34044552-2022 «Технические условия. Твердомеры SUBRAMAX ТБ».
