| Номер в госреестре | 91464-24 |
| Наименование СИ | Система информационно-измерительная |
| Обозначение типа СИ | РОСНА ИС 12.3 |
| Изготовитель | Общество с ограниченной ответственностью "Производственная компания "РОСНА-Инжиниринг" (ООО "ПК "РОСНА Инжиниринг"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система информационно - измерительная РОСНА ИС 12.3 (далее по тексту - система) предназначена для измерений избыточного давления и разрежения; объемного расхода жидкости; температуры и частоты вращения, а также для регистрации и отображения результатов измерений и расчетных величин.
Система конструктивно состоит из шкафа информационно-измерительной системы (ШИИС) и комплекта измерительных преобразователей, смонтированных на раме измерительного модуля. Результаты измерений индицируются на мониторе и записываются на встроенный жесткий диск ПЭВМ из состава пульта главного.
Принцип действия системы основан на преобразовании аналоговых электрических сигналов, поступающих от первичных измерительных преобразователей, в цифровой код, с последующим вычислением, регистрацией и отображением значений измеряемых величин.
Функционально система состоит из измерительных каналов (ИК):
- ИК избыточного давления и разрежения - 8 шт.;
- ИК объемного расхода жидкости - 3 шт.;
- ИК температуры - 1 шт.;
- ИК частоты вращения - 2 шт.
Принцип действия ИК избыточного давления и разрежения основан на преобразовании аналогового сигнала (сила постоянного тока в диапазоне от 4 до 20 мА), поступающего от датчиков давления тензорезистивных APZ 3420-G-S-6000-C-10-A-740-F-00 и
APZ 3420-V-S-1600-C-10-A-740-F-00 (рег. № 62292-15) (далее - APZ) и пропорционального значению измеряемой физической величины в цифровой код, с последующим вычислением значений измеряемых давления и разрежения и отображением результатов измерений на мониторе ПЭВМ пульта главного.
Принцип действия ИК объемного расхода жидкости основан на преобразовании импульсного сигнала от преобразователей расхода турбинных ТПР 5-1-1, ТПР 11-1-1 и ТПР 12-2-1 (рег. № 8326-04) (далее - ТПР) в цифровой код, с последующим вычислением значений объемного расхода, по известной градуировочной характеристике и отображением результатов измерений на мониторе ПЭВМ пульта главного.
Принцип действия ИК температуры основан на преобразовании аналогового сигнала (сила постоянного тока в диапазоне от 4 до 20 мА), поступающего от термопреобразователя сопротивления ДТС 105М-50М-0,5.120 МГ.ИЗ (рег. № 28354-10) (далее - ДТС) и пропорционального значению измеряемой физической величины в цифровой код, с последующим вычислением значений температуры и отображением результатов измерений на мониторе ПЭВМ пульта главного.
Принцип действия ИК частоты вращения основан на преобразовании импульсного сигнала от датчиков тахометрических МЭД-1 (рег. № 64257-16) в цифровой код, с последующим вычислением значений частоты вращения, по известной градуировочной характеристике и отображением результатов измерений на мониторе ПЭВМ пульта главного.
ШИИС устанавливается в помещении испытательного стенда и предназначен для размещения установки измерительной LTR-EU-16-1 (далее - LTR) с измерительными модулями LTR-27 и LTR-51, обеспечивающих циклический опрос, прием и измерение электрических сигналов от датчиков избыточного давления и разрежения, преобразователей расхода, термопреобразователя сопротивления, тахометрического датчика и преобразование результатов измерений в цифровой код и передачу его в ПЭВМ.
Пульт главный включает ПЭВМ со специализированным программным обеспечением (ПО) для осуществления приема измерительной информации от измерительной установки LTR по цифровым каналам связи и отображение ее в удобном для пользователя виде.
Система обеспечивает измерение, отображение результатов измерения и автоматическое обновление данных измерений на экране ПЭВМ и архивирование параметров в процессе работы.
Защита от несанкционированного доступа обеспечивается закрыванием ШИИС и пульта главного на специализированные встроенные замки. Пломбирование ШИИС и пульта главного не предусмотрено.
Нанесение знака поверки на корпус составных частей системы не предусмотрено ее условиями эксплуатации.
Заводской номер системы наносится на фирменную табличку на левой боковой панели ШИИС в формате «РОСНА ИС-12.3» зав. № 001.
Общий вид таблички и составных частей системы приведен на рисунках 1-9.

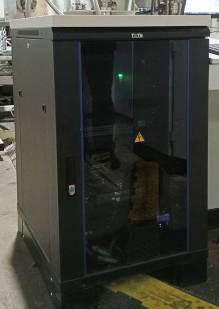

Рисунок 1 - Шкаф информационно-измерительной системы (ШИИС)

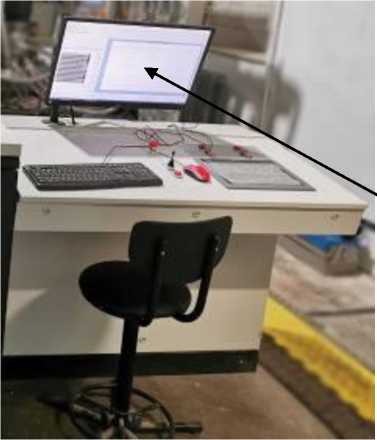

Рисунок 2 - Пульт главный
Монитор ПЭВМ

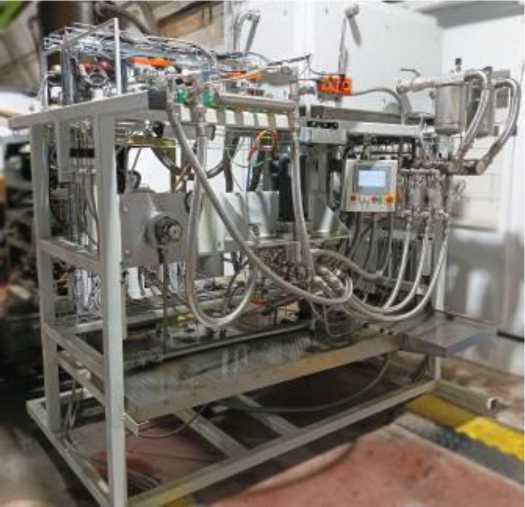

Рисунок 3 - Измерительный модуль
Рисунок 4 - Датчик давления тензорезистивный APZ
Рисунок 5 - Преобразователь расхода турбинный ТПР
Рисунок 6 - Установка LTR с измерительными модулями LTR-27, LTR-51
Рисунок 7 - Термопреобразователь сопротивления ДТС
Рисунок 8 Тахометрический датчик МЭД-1
Рисунок 9 - Табличка с заводским номером
Метрологически значимая часть программного обеспечения (ПО) системы находится в специально выделенном программном модуле LTRMetr.dll, входящем в состав ПО «BenchLTR».
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Система информационно-измерительная РОСНА ИС 12.3 | |
| Идентификационное наименование ПО | LtrMetr.dll |
| Номер версии (идентификационный номер) ПО | v.3.0.1 |
| Цифровой идентификатор ПО | 2171AEFCD7018A4B21B2DF6A68E39316 |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Метрологически значимая часть ПО системы и измеренные данные достаточно защищены с помощью средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики системы нормированы с учетом ПО.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | Кол-во ИК |
| ИК избыточного давления и разрежения | ||
| Диапазон измерений избыточного давления и разрежения на входе в испытуемые изделия, кПа (кгс/см2) | от -98,07 до +156,91 (от -1,0 до +1,6) | 5 |
| Пределы допускаемой, приведенной к верхнему пределу измерений, погрешности измерений избыточного давления и разрежения на входе в испытуемые изделия, % | ±0,5 | |
| Диапазон измерений избыточного давления на выходе из испытуемого изделия, кПа (кгс/см2) | от 0 до 588,40 (от 0 до 6) | 3 |
| Пределы допускаемой, приведенной к верхнему пределу измерений, погрешности измерений избыточного давления на выходе из испытуемого изделия, % | ±0,5 | |
| ИК объемного расхода жидкости | ||
| Диапазон измерений объемного расхода жидкости, л/мин | от 12 до 60 от 15 до 95 | 1 1 |
| Пределы допускаемой, приведенной к верхнему пределу измерений погрешности измерений объемного расхода жидкости, % | ±0,5 | |
| Диапазон измерений объемного расхода жидкости, л/мин | от 0,72 до 3,6 | 1 |
| Пределы допускаемой, приведенной к верхнему пределу измерений погрешности измерений объемного расхода жидкости, % | ±1,2 | |
| Наименование характеристики | Значение | Кол-во ИК |
| ИК температуры | ||
| Диапазон измерений температуры масла на входе в испытуемое изделие, °С | от 0 до 150 | 1 |
| Пределы допускаемой, приведенной к верхнему пределу измерений, погрешности измерений температуры масла на входе в испытуемое изделие, % | ±1 | |
| ИК частоты вращения | ||
| Диапазон измерений частоты вращения, об/мин | от 100 до 3000 от 200 до 25000 | 1 1 |
| Пределы допускаемой, приведенной к верхнему пределу измерений, погрешности измерений частоты вращения, % | ±0,5 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230±23 50±1 |
| Потребляемая мощность от сети переменного тока, В А, не более: | 1500 |
| Габаритные размеры (длина х ширина х высота), мм, не более: - измерительный модуль; - шкаф информационно-измерительной системы (ШИИС); - пульт главный | 2300х1800х2700 800х600х1032 1200х815х1425 |
| Масса, кг, не более: - измерительный модуль; - ШИИС; - пульт главный | 1700 100 123 |
| Условия эксплуатации: - температура окружающей среды, оС - относительная влажность, %, не более - атмосферное давление, кПа | от +18 до +25 75 от 84,0 до 106,7 |
| Наработка до отказа, ч, не менее | 2230 |
| Срок службы, лет, не менее | 10 |
наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 5 - Комплектность системы
| Наименование | Обозначение | Кол. |
| Система информационно - измерительная РОСНА ИС 12.3 зав. № 001 | ||
| Измерительный модуль | 1 шт. | |
| ШИИС | 1 шт. | |
| Пульт главный | 1 шт. | |
| Комплект измерительных преобразователей: | ||
| Датчики давления тензорезистивные APZ 3420-G-S-6000-C-10-A-740-F-00 (62292-15) | ТУ 4212-000-7722857693-2015 | 3 шт. |
| Датчики давления тензорезистивные APZ 3420-V-S-1600-C-10-A-740-F-00 (62292-15) | ТУ 4212-000-7722857693-2015 | 5 шт. |
| Преобразователь расхода турбинный ТПР5-1-1 (8326-04) | 4Е2.833.031ТУ | 1 шт. |
| Преобразователь расхода турбинный ТПР11-1-1 (8326-04) | 4Е2.833.031ТУ | 1 шт. |
| Преобразователь расхода турбинный ТПР12-2-1 (8326-04) | 4Е2.833.031ТУ | 1 шт. |
| Термопреобразователь сопротивления ДТС 105М-50М-0,5.120 МГ.ИЗ (№ 28354-10) | ТУ4211-023-46526536-2009 | 1 шт. |
| Датчики тахометрические МЭД-1 (№ 64257-16) | ПБКМ.468222.001 ТУ | 2 шт. |
| Установка измерительная LTR-EU-16-1 (№78771-20) в составе: - модуль измерительный LTR27 - модуль измерительный LTR51 - модуль управления LTR41 - модуль управления LTR42 | 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. | |
| ПЭВМ* | 1 шт. | |
| Руководство по эксплуатации | ИС12.3.10.00.00.00 РЭ | 1 экз. |
| Паспорт | ИС12.3.10.00.00.00 ПС | 1 экз. |
| * - из состава пульта главного | ||
приведены в разделе 4 «Устройство и работа» документа ИС12.3.10.00.00.00 РЭ «Система информационно-измерительная РОСНА ИС-12.3. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г.№ 2360;
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091;
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
