| Номер в госреестре | 91466-24 |
| Наименование СИ | Калибраторы напряжения переменного тока широкополосные |
| Обозначение типа СИ | Н5-9 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио, приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород |
| Год регистрации | 2024 |
| Срок свидетельства | 28.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы напряжения переменного тока широкополосные Н5-9 (далее по тексту -калибратор или прибор) предназначены для поверки и калибровки широкополосных вольтметров и милливольтметров переменного тока с выносными детекторными пробниками, измеряющих действующее (среднеквадратическое) значение напряжения в диапазоне частот от 10 кГц до 1500 МГц и диапазоне напряжений от 0,001 до 3 В.
Калибраторы Н5-9 в модификации Н5-9/1 предназначены для применения в качестве рабочих эталонов 1-го разряда в соответствии с Государственной поверочной схемой для средств измерений переменного электрического напряжения в диапазоне частот от 10 до 1500 МГц.
Калибраторы Н5-9 в модификации Н5-9/2 предназначены для применения в качестве рабочих эталонов 2-го разряда в соответствии с Государственной поверочной схемой для средств измерений переменного электрического напряжения в диапазоне частот от 30 до 1500 МГц.
Принцип действия калибраторов основан на формировании высокочастотного переменного напряжения синусоидальной формы с помощью синтезатора частоты, работающего на фиксированных частотах. Точность и стабильность амплитуды, формируемого высокочастотного напряжения калибратора в диапазоне св. 0,3 до 3 В поддерживается системой автоматического регулирования путем сравнения с стабильной амплитудой низкочастотного источника синусоидального напряжения. Значения напряжения на выходе калибратора в диапазоне от 0,001 до 0,3 В воспроизводятся точным масштабированием с помощью системы автоматического регулирования и двух декадных аттенюаторов. Точное воспроизведение напряжения в диапазоне нагрузок обеспечивается калибровкой напряжения в плоскости подключения нагрузки. Погрешности воспроизведения напряжения нормируются на выходном соединителе для подключения детекторных пробников.
Калибраторы выпускаются в двух модификациях Н5-9/1 и Н5-9/2 отличающихся точностью воспроизведения напряжения.
Конструктивно калибраторы выполнены в металлическом корпусе настольного типа.
На передней панели калибраторов размещены органы управления, подключения и цветной дисплей. На задней панели калибраторов размещены разъемы интерфейсов дистанционного управления USB, RS232, LAN, разъем выходного сигнала внутреннего опорного генератора, а также разъем для подключения кабеля питания.

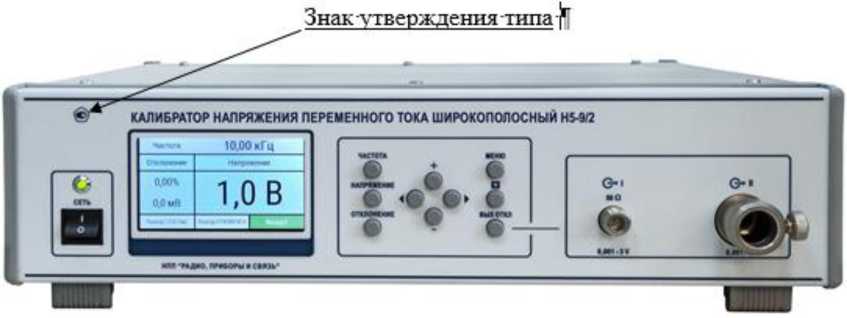

Общий вид калибраторов и место нанесения знака утверждения типа приведены на рисунках 1 и 2.

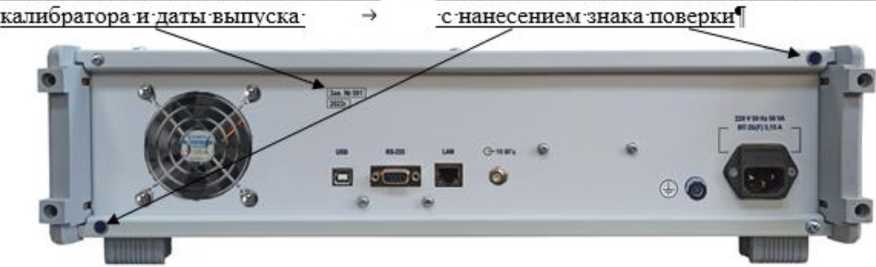

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, заводского номера и даты выпуска представлена на рисунке 3.
Заводской номер, обеспечивающий однозначную идентификацию каждого экземпляра калибратора, в виде цифрового обозначения, состоящего из трех арабских цифр, наносится на маркировочную наклейку типографским методом, размещаемой на задней панели калибратора, как показано на рисунке 3.
Рисупик. — — V7VJLLIHH ВИД RttJlMUptl lUptl tittupМЛСНИМ ncpcivictltiuiu HJK.CI ИД-У/Д.
и место нанесения знака утверждения типа
обозн
Места нанесения заводского номера -» Места пломбировки от несанкционированного

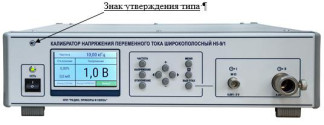

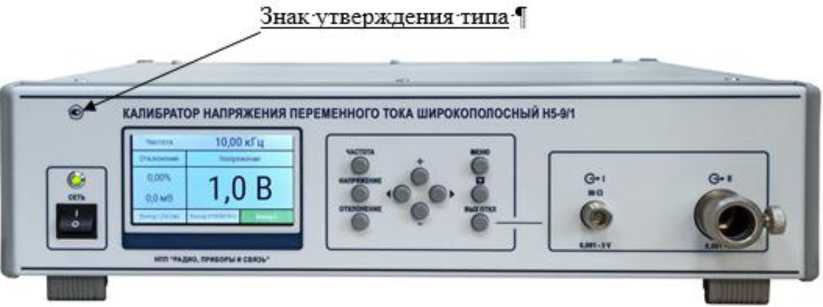

Рисунок 1 - Общий вид калибратора напряжения переменного тока Н5-9/1 и место нанесения знака утверждения типа
Калибраторы имеют встроенное программное обеспечение (далее по тексту - ПО) с идентификационными данными, приведенными в таблице 1.
Конструкция приборов исключает возможность несанкционированного влияния на встроенное ПО прибора и измерительную информацию. Встроенное ПО может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | N5-9/1 | N5-9/2 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0 | не ниже 1.0.0 |
Метрологические и технические характеристики приборов приведены в таблицах 2-5
Таблица 2 - Метрологические характеристики калибраторов
| Наименование характеристики | Значение |
| Номинальные значения частот сигналов, МГц | 0,01; 0,02; 0,05; 0,1; 0,3; 0,5; 1; 10; 30; 50; 100; 300; 600; 800; 1000 и 1500 |
| Диапазон воспроизводимых среднеквадратических значений напряжения, В | от 0,001 до 3,000 |
| Дискретность установки номинальных значений напряжения, мВ - в диапазоне св. 0,3 до 3,0 В - в диапазоне св. 0,03 до 0,30 В, - в диапазоне от 0,001 до 0,030 В | 100 10 1 |
| Пределы допускаемой основной относительной погрешности воспроизведения напряжения в нормальных условиях эксплуатации, % | значения приведены в таблице 3 и 4 |
| Коэффициент гармоник выходного напряжения, % | значения приведены в таблице 5 |
| Нестабильность выходного напряжения калибратора за 1 ч работы после самопрогрева в течение 1 ч, в долях от основной погрешности | 0,2 |
| Пределы допускаемой дополнительной погрешности воспроизведения напряжения в рабочих условиях эксплуатации не превышают, в долях от пределов допускаемой основной погрешности | 0,5 |
| Абсолютная погрешность установки частоты, Гц | ±(5-10-4/+0,1) * |
| *где / - установленное значение частоты, Гц | |
Таблица 3 - Пределы допускаемой основной относительной погрешности воспроизведения напряжения в нормальных условиях эксплуатации калибратора Н5-9/1
| Воспроизводимые значения напряжения, В | Пределы допускаемой основной погрешности %, на частотах, МГц | |||||
| 0,01; 0,02; 0,05; 0,1 | 0,3; 0,5 | 1 | 10 | 30 | 50 | |
| св. 0,3 до 3,0 включ. | ±0,15 | ±0,15 | ±0,15 | ±0,2 | ±0,18 | ±0,3 |
| св. 0,1 до 0,3 включ. | ±0,15 | ±0,3 | ±0,3 | ±0,3 | ±0,3 | ±0,6 |
| 0,1 | ±0,2 | ±0,3 | ±0,3 | ±0,5 | ±0,5 | ±0,8 |
| 0,03 | ±0,3 | ±0,5 | ±0,6 | ±0,8 | ±0,8 | ±1,0 |
| 0,01 | ±0,4 | ±0,6 | ±0,8 | ±1,1 | ±1,1 | ±1,1 |
| 0,003 | ±0,6 | ±1,0 | ±1,0 | ±1,5 | ±1,5 | ±1,5 |
| 0,001 | ±0,6 | ±1,5 | ±1,5 | ±1,5 | ±1,5 | ±1,5 |
Продолжение таблицы 3
| Воспроизводимые значения напряжения, В | Пределы допускаемой основной погрешности %, на частотах, МГц | |||||
| 100 | 300 | 600 | 800 | 1000 | 1500 | |
| св. 0,3 до 3,0 включ. | ±0,4 | ±0,4 | ±0,7 | ±0,9 | ±1,2 | ±3,0 |
| св. 0,1 до 0,3 включ. | ±0,6 | ±0,8 | ±1,0 | ±1,2 | ±1,6 | ±3,0 |
| 0,1 | ±0,8 | ±1,0 | ±1,3 | ±1,4 | ±1,8 | ±4,0 |
| 0,03 | ±1,4 | ±2,5 | ±4,0 | ±4,6 | ±5,5 | ±6,5 |
| 0,01 | ±1,6 | ±2,5 | ±4,0 | ±5,0 | ±5,5 | ±7,0 |
| 0,003 | ±1,8 | ±3,0 | ±5,0 | ±6,0 | ±7,0 | ±8,0 |
| 0,001 | ±1,8 | ±3,0 | ±5,0 | ±6,0 | ±7,0 | ±8,0 |
Примечание. Пределы допускаемой основной относительной погрешности воспроизведения напряжения для уровней, находящихся внутри указанных значений, определяются линейной интерполяцией.
Таблица 4 - Пределы допускаемой основной относительной погрешности воспроизведения напряжения в нормальных условиях эксплуатации калибратора Н5-9/2
| Воспроизводимые значения напряжения, В | Пределы допускаемой основной погрешности %, на частотах, МГц | |||||
| 0,01; 0,02; 0,05; 0,1 | 0,3; 0,5 | 1 | 10 | 30 | 50 | |
| св. 0,3 до 3,0 включ. | ±0,3 | ±0,3 | ±0,3 | ±0,3 | ±0,4 | ±0,8 |
| св. 0,1 до 0,3 включ. | ±0,3 | ±0,3 | ±0,3 | ±1,0 | ±1,0 | ±1,6 |
| 0,1 | ±0,3 | ±0,3 | ±0,3 | ±1,0 | ±1,0 | ±1,6 |
| 0,03 | ±0,5 | ±0,6 | ±0,8 | ±2,4 | ±2,4 | ±2,5 |
| 0,01 | ±0,6 | ±0,8 | ±1,0 | ±2,5 | ±2,5 | ±2,5 |
| 0,003 | ±0,6 | ±1,5 | ±2,0 | ±3,0 | ±3,0 | ±3,0 |
| 0,001 | ±0,6 | ±1,5 | ±3,0 | ±3,0 | ±3,0 | ±3,0 |
Продолжение таблицы 4
| Воспроизводимые значения напряжения, В | Пределы допускаемой основной погрешности %, на частотах, МГц | |||||
| 100 | 300 | 600 | 800 | 1000 | 1500 | |
| св. 0,3 до 3,0 включ. | ±0,9 | ±1,1 | ±1,8 | ±2,0 | ±2,5 | ±6,0 |
| св. 0,1 до 0,3 включ. | ±1,6 | ±2,2 | ±2,6 | ±2,8 | ±3,6 | ±8,0 |
| 0,1 | ±1,6 | ±2,2 | ±2,6 | ±2,8 | ±3,6 | ±8,0 |
| 0,03 | ±3,0 | ±6,5 | ±8,0 | ±9,2 | ±11,0 | ±13,0 |
| 0,01 | ±3,5 | ±6,5 | ±8,0 | ±10,0 | ±11,0 | ±14,0 |
| 0,003 | ±3,6 | ±7,0 | ±10,0 | ±12,0 | ±14,0 | ±16,0 |
| 0,001 | ±3,6 | ±7,0 | ±10,0 | ±12,0 | ±14,0 | ±16,0 |
Примечание. Пределы допускаемой основной относительной погрешности воспроизведения напряжения для уровней, находящихся внутри указанных значений, определяются линейной интерполяцией.
Таблица 5 - Коэффициент гармоник выходного напряжения калибраторов
| Частота, МГц | от 0,01 до 0,5 | 1; 10; 30 | от 50 до 300 | 600 | 800 | 1000 | 1500 |
| Коэффициент гармоник, % | 0,07 | 0,1 | 0,2 | 0,35 | 0,45 | 0,6 | 1,5 |
Таблица 6 - Основные технические характеристики калибраторов
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжением переменного тока, В - частота переменного тока, Гц | 220±22 50±0,5 |
| Потребляемая мощность, В^А, не более | 50 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 140 495 410 |
| Масса, кг, не более | 10 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84 до 106 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при +25 °С, %, не более - атмосферное давление, кПа | от +10 до +35 80 от 84 до 106 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 15 15000 |
наносится на переднюю панель прибора методом офсетной печати, на титульные листы руководства по эксплуатации и формуляров - типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Калибратор напряжения переменного тока широкополосный Н5-9/1 или Н5-9/2 | РПИС.411166.036-1 или РПИС.411166.036-2 | 1 |
| Комплект принадлежностей | РПИС.411734.013 | 1 |
| Руководство по эксплуатации | РПИС.411166.036РЭ | 1 |
| Формуляр | РПИС.411166.036-1ФО или РПИС.411166.036-2ФО | 1 |
приведены в РПИС.411166.036РЭ «Калибраторы напряжения переменного тока широкополосные Н5-9», раздел 6 «Порядок работы».
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
РПИС.411166.036ТУ «Калибраторы напряжения переменного тока широкополосные Н5-9. Технические условия».
