| Номер в госреестре | 91468-24 |
| Наименование СИ | Дата-логгеры одноразовые |
| Обозначение типа СИ | В7 |
| Изготовитель | Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 01.03.2029 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Дата-логгеры одноразовые В7 (далее по тексту - логгеры) предназначены для измерений температуры окружающей среды при хранении и транспортировке различной продукции, а также для измерений относительной влажности воздуха.
Принцип действия логгеров основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от встроенных первичных преобразователей температуры и относительной влажности.
Каждый логгер является устройством однократного применения и представляет собой автономный программируемый логгер, фиксирующий температуру и относительную влажность (модель FreshTag 10ТН-В7) в течение заданных интервала регистрации и длительности записи. Считывание информации, накопленной в памяти устройств, происходит в формате PDF-отчёта, формируемого автоматически при подключении к компьютеру без использования дополнительного ПО. Логгеры позволяют установить пороговые значения, при нарушении которых выдаётся сигнал «ТРЕВОГА».
Дата-логгеры одноразовые В7 изготавливаются следующих моделей: FreshTag 1-В7, FreshTag 1D-B7, FreshTag 10Т-В7, FreshTag 10TH-B7, Thermis Log 10Т-В7, Fresh Keeper IUT-B7. Модели логгеров различаются друг от друга по метрологическим и техническим характеристикам.
Конструктивно все логгеры выполнены в виде компактного моноблока из поликарбоната со встроенным первичным преобразователем. В корпус логгеров встроен USB-разъем, c помощью которого они подключаются к персональному компьютеру. На лицевой панели корпуса логгеров модели FreshTag 1-В7 расположены органы управления и индикации: кнопки «Старт» и «Стоп» и световые индикаторы «НОРМА» и «ТРЕВОГА». На лицевой панели корпуса логгеров моделей FreshTag 1D-B7, FreshTag 10Т-В7, FreshTag 10TH-В7, Thermis Log 10T-B7, Fresh Keeper IUT-B7 расположены органы управления и индикации, а также ЖК-дисплей с отображением измеряемой температуры и относительной влажности (FreshTag 10TH-B7).
Цветовая гамма этикеток логгеров может быть изменена по решению Изготовителя в одностороннем порядке.
На рисунках 1-6 представлены фотографии общего вида логгеров.

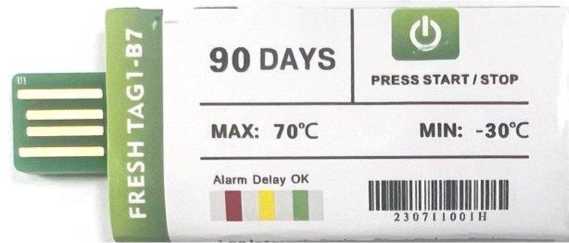

Рисунок 1 - Общий вид дата-логгеров одноразовых В7 модели FreshTag 1-В7
Рисунок 2 - Общий вид дата-логгеров одноразовых В7 модели FreshTag 1D-B7

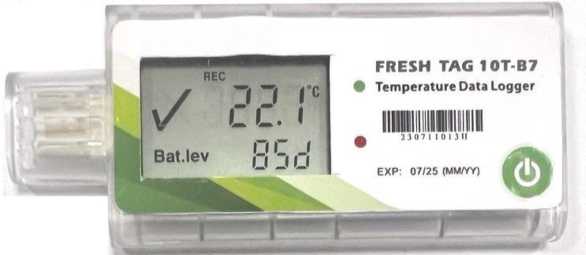

Рисунок 3 - Общий вид дата-логгеров одноразовых В7 модели FreshTag 10T-B7

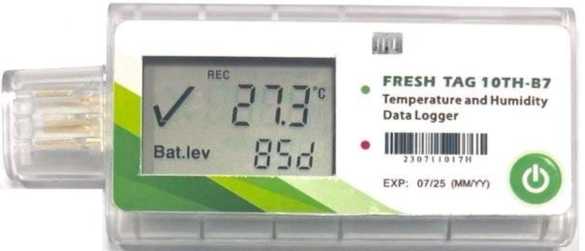

Рисунок 4 - Общий вид дата-логгеров одноразовых В7 модели FreshTag 10TH-B7
Место нанесения заводского номера

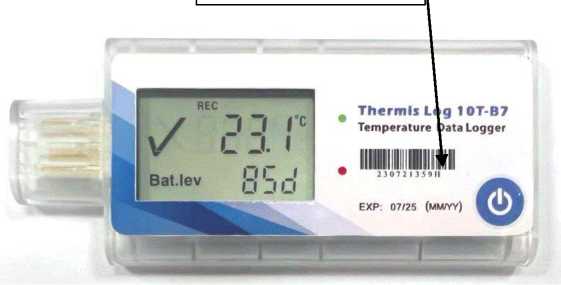

Рисунок 5 - Общий вид дата-логгеров одноразовых В7 модели Thermis Log 10T-B7
Место нанесения заводского номера

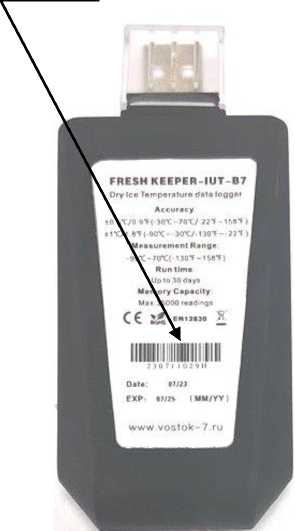

Рисунок 6 - Общий вид дата-логгеров одноразовых В7 модели Fresh Keeper IUT-B7
Пломбирование логгеров не предусмотрено. Заводской номер в виде буквенноцифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпусе логгера. Конструкция логгеров не предусматривает нанесение знака поверки на средство измерений.
Программное обеспечение (ПО) логгеров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, загружаемое в логгеры на предприятии-изготовителе во время производственного цикла. Метрологические характеристики логгеров нормированы с учетом влияния на них встроенного ПО.
Идентификационные данные встроенной части ПО приведены в таблицах 1-2.
Таблица 1 - Идентификационные данные ПО дата-логгеров одноразовых В7 моделей FreshTag 10Т-В7, FreshTag 10TH-B7, Thermis Log 10T-B7, Fresh Keeper IUT-B7
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V2.0 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 2 - Идентификационные данные ПО дата-логгеров одноразовых В7 моделей FreshTag 1-В7, FreshTag 1D-B7
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.0 |
| Цифровой идентификатор программного обеспечения | отсутствует |
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция измерителей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
B соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Метрологические характеристики дата-логгеров одноразовых B7 приведены в таблицах 3-6.
Таблица 3 - Метрологические характеристики дата-логгеров одноразовых B7 моделей FreshTag 1-В7, FreshTag 1D-B7
| Наименование характеристики | Значение (в зависимости от модели) | |
| FreshTag 1-В7 | FreshTag 1D-B7 | |
| Диапазон измерений температуры, °C | от -30 до +70 | |
| Пределы допускаемой абсолютной погрешности измерений температуры, °C | ±0,5 | ±0,5 (в диапазоне от -20 °C до +40 °C включ.) ±1,0 (в остальном диапазоне) |
| Разрешающая способность измерителя (при измерении и регистрации температуры), °C | 0,1 | |
Таблица 4 - Метрологические характеристики дата-логгеров одноразовых В7 моделей FreshTag 10Т-В7, FreshTag 10TH-B7
| Наименование характеристики | Значение (в зависимости от модели) | |
| FreshTag 10Т-В7 | FreshTag 10TH-B7 | |
| Диапазон измерений температуры, °C | от -30 до +70 | |
| Пределы допускаемой абсолютной погрешности измерений температуры, °C | ±0,5 (в диапазоне от -20 °C до +40 °C включ.) ±1,0 (в остальном диапазоне) | |
| Диапазон измерений (показаний) относительной влажности, % | - | от 5 до 95 (от 0 до 100) |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды от +10 до +30 °С включ.) | - | ±3,0 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды св. +30 до +70 °С) | ±5,0 | |
| Разрешающая способность измерителя (при измерении и регистрации температуры), °C | 0,1 | |
| Разрешающая способность измерителя (при измерении и регистрации относительной влажности), % | 0,1 | |
Таблица 5 - Метрологические характеристики дата-логгеров одноразовых В7 модели Thermis
Log 10T-B7
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °C | от -30 до +70 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °C | ±0,5 |
| Разрешающая способность измерителя (при измерении и регистрации температуры), °C | 0,1 |
Таблица 6 - Метрологические характеристики дата-логгеров одноразовых В7 модели Fresh
Keeper IUT-B7
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °C | от -90 до +70 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °C | ±0,5 (в диапазоне от -30 °C до +70 °C вкл.) ±1,0 (в остальном диапазоне) |
| Разрешающая способность измерителя (при измерении и регистрации температуры), °C | 0,1 |
Основные технические характеристики дата-логгеров одноразовых В7 приведены в таблице 7.
Таблица 7
| Наименование характеристики | Значение |
| Программируемый интервал между измерениями, мин(1): - для моделей Thermis Log 10Т-В7, Fresh Keeper IUT-B7 - для моделей FreshTag 10Т-В7, FreshTag 1OTH-B7, FreshTag 1-В7, FreshTag 1D-B7 | от 1 до 120 от 1 до 1440 |
| Напряжение питания постоянного тока, В | 3 |
| Габаритные размеры (длина х высота х ширина), мм, не более: - для модели FreshTag 1-В7 - для модели FreshTag 1D-B7 - для моделей FreshTag 10T-B7, FreshTag 1OTH-B7 - для модели Thermis Log 1OT-B7 - для модели Fresh Keeper IUT-B7 | 67х27х5 86х50х4 94х41х8 95х40х10 97х45х19,5 |
| Масса, г, не более: - для модели FreshTag 1-В7 - для модели FreshTag 1D-B7 - для моделей FreshTag 10T-B7, FreshTag 1OTH-B7 - для модели Thermis Log 1OT-B7 - для модели Fresh Keeper IUT-B7 | 11 22 27,5 11 57,5 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -30 до +70 (модели FreshTag 1-В7, FreshTag 1D-B7, FreshTag 10Т-В7, FreshTag 10TH-B7, Thermis Log 10T- В7) от -90 до +70 (модель Fresh Keeper IUT-B7) 95 (без конденсации) |
| Средний срок службы, дней, не более: - для моделей FreshTag 1D-B7, Thermis Log 1OT-B7 - для моделей FreshTag 1OT-B7, FreshTag 1OTH-B7, Fresh Keeper IUT-B7 - для модели FreshTag 1-В7 | 90 120 180 |
| Примечание: (1) минимальный шаг программирования интервала между измерениями - 1 мин. | |
наносится на титульный лист Руководства по эксплуатации и паспорта типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дата-логгер одноразовый | В7 (обозначение модели - в соответствии с заказом) | В соответствии с заказом (минимальное количество 1 шт.) |
| Руководство по эксплуатации и паспорт на дата-логгеры одноразовые В7 | - | 1 экз. |
приведены в разделе 4 Руководства по эксплуатации и паспорта.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
ТУ 26.51.51-003-7717734230-2023 Дата-логгеры одноразовые В7. Технические условия.
