| Номер в госреестре | 91469-24 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ООО "Симбирская энергосбытовая компания" №40 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Симбирская энергосбытовая компания" (ООО "СЭСК"), г. Ульяновск |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ООО «Симбирская энергосбытовая компания» №40 (далее по тексту -АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень - измерительно-информационные комплексы (ИИК), включающий в себя измерительные трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;
2-й уровень измерительно-вычислительный комплекс (ИВК), включающий в себя комплекс информационно-вычислительный «ИКМ-Пирамида» (ИВК «ИКМ-Пирамида»), устройство синхронизации времени УСВ-2, автоматизированные рабочие места персонала (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, специализированное программное обеспечение (ПО) «Пирамида 2000».
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Результаты измерения на выходе счетчика:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;
- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков по проводным линиям связи поступает на вход соответствующего GSM-модема, далее по основному каналу связи стандарта GSM на верхний уровень системы, где осуществляется хранение, накопление и обработка измерительной информации, в частности вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление справочных и отчетных документов.
ИВК «ИКМ-Пирамида» обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами оптового рынка электроэнергии и мощности (ОРЭМ) в автоматизированном режиме посредством электронной почты сети Internet.
Раз в сутки ИВК «ИКМ-Пирамида» формирует и отправляет отчеты участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии за электронно-цифровой подписью в формате XML-макетов в соответствии с регламентами ОРЭМ, по каналу связи Internet через интернет-провайдера.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит устройство синхронизации времени типа УСВ-2, непрерывно синхронизирующие собственную шкалу времени с
национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.
ИВК «ИКМ-Пирамида» в автоматическом режиме (не реже 1 раза в сутки) сравнивает собственную шкалу времени со шкалой времени УСВ-2 и не зависимо от величины расхождения ИВК «ИКМ-Пирамида» производит синхронизацию собственной шкалы времени со шкалой времени УСВ-2. Пределы допускаемой абсолютной погрешности синхронизации фронта выходного импульса 1 Гц по сигналам от встроенного ГЛОНАСС -приёмника к национальной шкале координированного времени UTC (SU) ±10 мкс.
Сравнение шкалы времени счетчиков со шкалой времени ИВК «ИКМ-Пирамида» осуществляется с периодичностью 1 раз в 30 минут. При обнаружении расхождения шкалы времени счетчика от шкалы времени ИВК «ИКМ-Пирамида» равного ±1 с и более, выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчиков, ИВК «ИКМ-Пирамида» отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на АИИС КУЭ не предусмотрено.
Заводской №40 нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус ИВК «ИКМ-Пирамида».

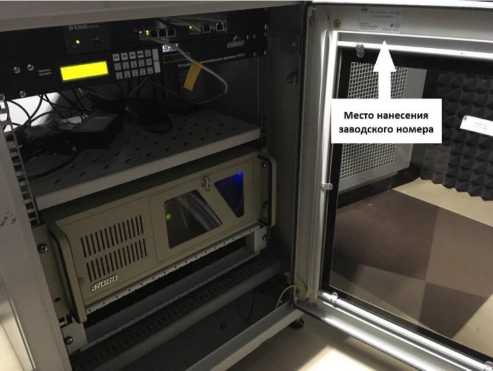

Общий вид ИВК «ИКМ-Пирамида» с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид ИВК «ИКМ-Пирамида с указанием места нанесения заводского номера.
В АИИС КУЭ используется ПО «Пирамида 2000». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значения |
| 1 | 2 |
| Наименование ПО | «Пирамида 2000» |
| ^Идентификационное наименование ПО | CalcClients.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | e55712d0b1b219065d63da949114dae4 |
| 2.Идентификационное наименование ПО | CalcLeakage.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | b1959ff70be1eb17c83f7b0f6d4a132f |
| 3.Идентификационное наименование ПО | CalcLosses.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | d79874d10fc2b156a0fdc27e1ca480ac |
| 4.Идентификационное наименование ПО | Metrology.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 52e28d7b608799bb3ccea41b548d2c83 |
| 5.Идентификационное наименование ПО | ParseBin.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 6f557f885b737261328cd77805bd1ba7 |
| 6.Идентификационное наименование ПО | ParseIEC.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 48e73a9283d1e66494521f63d00b0d9f |
| 7.Идентификационное наименование ПО | ParseModbus.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | c391d64271acf4055bb2a4d3fe 1f8f48 |
| 8.Идентификационное наименование ПО | ParsePiramida.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | ecf532935ca1a3fd3215049af1fd979f |
| Идентификационные данные | Значения |
| 1 | 2 |
| 9.Идентификационное наименование ПО | SynchroNSLdll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 530d9b0126f7cdc23ecd814c4eb7ca09 |
| ^.Идентификационное наименование ПО | VerifyTime.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 1ea5429b261fb0e2884f5b356a1d1e75 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Таблица 2- Состав измерительных каналов АИИС КУЭ
| Номер ИК | Наименование измерительног о канала | Состав измерительного канала | |||
| Трансформатор тока | Трансформатор напряжения | Счетчик электрической энергии | ИВК | ||
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | ТП-5020007 10 кВ, РУ-0,4 кВ, ввод-0,4 кВ Т-1 | ТТЭ КТ 0,5 1600/5 Рег.№ 67761-17 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1 Рег.№ 47560-11 | УСВ-2, рег. № 82570-21/ ИВК «ИКМ-Пирамида», рег. № 45270-10 |
| 2 | ТП-5020007 10 кВ, РУ-0,4 кВ, ввод-0,4 кВ Т-2 | ТТЭ КТ 0,5 1600/5 Рег.№ 67761-17 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1 Рег.№ 47560-11 | |
| 3 | ТП-5020008 10 кВ, РУ-0,4 кВ, ввод-0,4 кВ Т-1 | ТТЭ КТ 0,5 1600/5 Рег.№ 67761-17 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1 Рег.№ 47560-11 | |
| 4 | ТП-5020008 10 кВ, РУ-0,4 кВ, ввод-0,4 кВ Т-2 | ТТЭ КТ 0,5 1600/5 Рег.№ 67761-17 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1 Рег.№ 47560-11 | |
| 5 | ТП-5020008 10 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, яч.4, КЛ-0,4 кВ | Т-0,66 У3 КТ 0,5 400/5 Рег.№ 71031-18 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1 Рег.№ 47560-11 | |
| 6 | ТП-5020008 10 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, яч.5, КЛ-0,4 кВ | Т-0,66 У3 КТ 0,5 400/5 Рег.№ 71031-18 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1 Рег.№ 47560-11 | |
| 7 | РП-144 10 кВ, РУ-10 кВ, с.ш. 10 кВ, яч.1, КЛ-10 кВ | ТПЛМ-10 КТ 0,5 300/5 Рег.№ 2363-68 | НАМИТ-10 КТ 0,5 10000/100 Рег.№ 16687-02 | Меркурий 234 ARTM-00 PBR.G КТ 0,5S/1 Рег.№ 75755-19 | |
| 8 | ТП-142А, РУ-0,4 кВ, с.ш. 0,4 кВ, ф.7, КЛ-0,4 кВ | Т-0,66 У3 КТ 0,5 250/5 Рег.№ 71031-18 | - | Меркурий 230 ART-03 PQRSIDN КТ 0,5S/1 Рег.№ 23345-07 | |
| 9 | ТП-142А, РУ-0,4 кВ, с.ш. 0,4 кВ, ф.5, КЛ-0,4 кВ | Т-0,66 У3 КТ 0,5 250/5 Рег.№ 71031-18 | - | Меркурий 230 ART-03 PQRSIDN КТ 0,5S/1 Рег.№ 23345-07 | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 10 | ТП-142А, РУ-0,4 кВ, с.ш. 0,4 кВ, ф.8, КЛ-0,4 кВ | ТТИ КТ 0,5 100/5 Рег.№ 28139-12 | - | Меркурий 230 ART-03 PQRSIDN КТ 0,5S/1 Рег.№ 23345-07 | УСВ-2, рег. № 82570-21/ ИВК «ИКМ-Пирамида», рег. № 45270-10 |
| 11 | ТП-142А, РУ-0,4 кВ, с.ш. 0,4 кВ, ф.9, КЛ-0,4 кВ | ТОП-0,66 КТ 0,5 150/5 Рег.№ 75076-19 | - | Меркурий 230 ART-03 PQRSIDN КТ 0,5S/1 Рег.№ 23345-07 | |
| 12 | ТП-142А, РУ-0,4 кВ, с.ш. 0,4 кВ, ф.10, КЛ-0,4 кВ | Т-0,66 КТ 0,5 200/5 Рег.№ 36382-07 | - | Меркурий 230 ART-03 PQRSIDN КТ 0,5S/1 Рег.№ 23345-07 | |
| 13 | ПС 110 кВ Карпинск, ОРУ-35 кВ, с.ш. 35 кВ, ввод-35 кВ Машзавод-1 | ТФН-35 КТ 0,5 200/5 Рег.№ 664-51 | ЗНОМ-35 У1 КТ 0,5 35000/100 Рег.№ 51200-12 | Меркурий 234 ARTM2-00 PBR.R КТ 0,5S/1 Рег.№ 75755-19 | |
| 14 | ПС 110 кВ Карпинск, ОРУ-35 кВ, с.ш. 35 кВ, ввод-35 кВ Машзавод-2 | ТФН-35 КТ 0,5 200/5 Рег.№ 664-51 | ЗНОМ-35 КТ 0,5 35000/100 Рег.№ 912-54 | Меркурий 234 ARTM2-00 PBR.R КТ 0,5S/1 Рег.№ 75755-19 | |
| 15 | ВЛИ-0,4 кВ от ТП-Компрессорной станции-Участок резцов 10 кВ, оп. б/н, ВЛИ-0,4 кВ в сторону ВРУ0,4 кВ ОАО РЖД | - | - | Меркурий 204 ARTMX2-02 POBR КТ 1/2 Зав. № 48391574 Рег.№ 75755-19 | |
| 16 | ПС 35кВ Казанская, РУ-6 кВ, 2 с.ш. 6 кВ, яч.15, ВЛ-6 кВ | ТПОЛ-10 КТ 0,5 600/5 Рег.№ 1261-59 | НАМИТ-10 КТ 0,5 6000/100 Рег.№ 16687-02 | Меркурий 234 ARTM2-00 DPBR.R КТ 0,5S/1 Рег.№ 75755-19 | |
| 17 | РП-8 6кВ, РУ-6кВ, 2 с.ш. 6 кВ, яч.6, ВЛ-6 кВ | ТПОЛ-СВЭЛ КТ 0,5 150/5 Рег.№ 70109-17 | НАМИТ-10 КТ 0,5 6000/100 Рег.№ 16687-07 | Меркурий 234 ARTM2-00 PBR.R КТ 0,5S/1 Рег.№ 75755-19 | |
| 18 | ТП-1885 6 кВ, РУ-0,4 кВ, Ввод Т-1 | Т-0,66 КТ 0,5 300/5 Рег.№ 67928-17 | - | Меркурий 234 ARTMX2-03 PBR.R КТ 0,5S/1 Рег.№ 75755-19 | |
| 19 | ЩУ-0,4 кВ Лаборатория КаРЭС, ввод 0,4 кВ | - | - | Меркурий 234 ARTMX2-02 DPOBR.R Рег.№ 75755-19 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 20 | ТП-2276 6 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ , руб.3, КЛ-0,4 кВ | Т-0,66 У3 КТ 0,5 200/5 Рег.№ 71031-18 | - | ПСЧ-4ТМ.05Д.17 КТ 0,5S/1 Рег.№ 41135-09 | УСВ-2, рег. № 82570-21/ ИВК «ИКМ-Пирамида», рег. № 45270-10 |
| 21 | ТП-2276 6 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, руб.14, КЛ-0,4 кВ | Т-0,66 У3 КТ 0,5 200/5 Рег.№ 71031-18 | - | ПСЧ-4ТМ.05Д.17 КТ 0,5S/1 Рег.№ 41135-09 | |
| 22 | ВРУ-0,4 кВ торгового центра, с.ш. 0,4 кВ, авт. 1, КЛ-0,4 кВ | - | - | Меркурий 234 ARTMX2-02 DPOBR.R КТ 1/2 Рег.№ 75755-19 | |
| 23 | ТП-5173 10 кВ, РУ-0,4 кВ, 1сш-0,4 кВ, руб.5, КЛ-0,4 кВ | Т-0,66 У3 КТ 0,5 400/5 Рег.№ 71031-18 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1 Рег.№ 47560-11 | |
| 24 | ТП-5173 10 кВ, РУ-0,4 кВ, 1сш-0,4 кВ, руб.9, КЛ-0,4 кВ | Т-0,66 У3 КТ 0,5 300/5 Рег.№ 71031-18 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1 Рег.№ 47560-11 | |
| 25 | ТП-5173 10 кВ, РУ-0,4 кВ, 2 сш-0,4 кВ, руб.2, КЛ-0,4 кВ | Т-0,66 У3 КТ 0,5 400/5 Рег.№ 71031-18 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1 Рег.№ 47560-11 | |
| 26 | ТП-5173 10 кВ, РУ-0,4 кВ, 2 сш-0,4 кВ, руб.14, КЛ-0,4 кВ | Т-0,66 У3 КТ 0,5 300/5 Рег.№ 71031-18 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1 Рег.№ 47560-11 | |
| 27 | ТП-5073 10 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, руб.18, КЛ-0,4 кВ в сторону ВРУ-0,4 кВ Торгового центра ДА | ТШП М-0,66 У3 КТ 0,5 300/5 Рег.№ 59924-15 | - | ПСЧ-4ТМ.05Д.17 КТ 0,5S/1 Рег.№ 41135-09 | |
| 28 | ТП-5073 10 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, руб.21, КЛ-0,4 кВ в сторону ВРУ-0,4 кВ Торгового центра ДА | ТШП М-0,66 У3 КТ 0,5 300/5 Рег.№ 59924-15 | - | ПСЧ-4ТМ.05МД.05 КТ 0,5S/1 Рег.№ 51593-18 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 29 | ТП-5072 10 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, руб.22, КЛ-0,4 кВ в сторону ВРУ-0,4 кВ Торгового центра ДА | ТШП М-0,66 У3 КТ 0,5 300/5 Рег.№ 59924-15 | - | ПСЧ-4ТМ.05Д.17 КТ 0,5S/1 Рег.№ 41135-09 | УСВ-2, рег. № 82570-21/ ИВК «ИКМ-Пирамида», рег. № 45270-10 |
| 30 | ТП-5072 10 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, руб.23, КЛ-0,4 кВ в сторону ВРУ-0,4 кВ Торгового центра ДА | ТШП М-0,66 У3 КТ 0,5 300/5 Рег.№ 59924-15 | - | ПСЧ-4ТМ.05Д.17 КТ 0,5S/1 Рег№ 41135-09 | |
| 31 | КТП-4108а 6 кВ, РУ-0,4 кВ, ф.2, ВЛ-0,4 кВ | Т-0,66 У3 КТ 0,5 250/5 Рег.№ 71031-18 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1 Рег.№ 47560-11 | |
| 32 | ПС-9 6 кВ, РУ-6 кВ, 2 с.ш. 6 кВ, яч.5, КЛ-6 кВ | ТПЛМ-10 КТ 0,5 100/5 Рег.№ 2363-68 | НТМК-6-48 КТ 0,5 6000/100 Рег.№ 323-49 | ПСЧ-4ТМ.05МК.12 КТ 0,5S/1 Рег.№ 46634-11 | |
| 33 | ВРУ-0,4 кВ ГРУ ООО РТИТС, с.ш. 0,4 кВ, ввод-0,4 | ТТК КТ 0,5 100/5 Рег.№ 76349-19 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1 Рег.№ 47560-11 | |
| 34 | ПР-2 0,4 кВ, с.ш. 0,4 кВ, гр.6, КЛ-0,4 кВ | - | - | Меркурий 236 ART-02 PQRS КТ 1/2 Рег.№ 47560-11 | |
| 35 | ПС 35 кВ Котельная КРУН-10 кВ яч.№9 ф.10 | ТОЛ-СЭЩ-10 КТ 0,5 100/5 Рег.№ 32139-06 | НАМИТ-10 КТ 0,5 10000/100 Рег.№ 16687-02 | ПСЧ-4ТМ.05МК.00 КТ 0,5S/1 Рег.№ Рег.№50460-18 | |
| 36 | ПС 35 кВ Молот, ЗРУ-10 кВ, 2 с.ш. 10 кВ, яч.1006, КЛ-10 кВ | ТПЛМ-10 КТ 0,5 150/5 Рег.№ 2363-68 | НТМИ-10-66 КТ 0,5 10000/100 Рег.№ №831-69 | СЭТ-4ТМ.03М.01 КТ 0,5S/1 Рег.№ 36697-08 | |
| 37 | ПС 35 кВ Молот, ЗРУ-10 кВ, 1 с.ш. 10 кВ, яч.1018, КЛ-10 кВ | ТЛМ-10 КТ 0,5 100/5 Рег.№ 2473-05 | НТМИ-10-66 КТ 0,5 10000/100 Рег.№ №831-69 | СЭТ-4ТМ.03.01 КТ 0,5S/1 Рег.№ 27524-04 | |
| 38 | ПС 35 кВ Молот, ЗРУ-10 кВ, 1 с.ш. 10 кВ, яч.1025, КЛ-10 кВ | ТПЛ-10 КТ 0,5 100/5 Рег.№ 1276-59 | НТМИ-10-66 КТ 0,5 10000/100 Рег.№ №831-69 | СЭТ-4ТМ.03.01 КТ 0,5S/1 Рег.№ 27524-04 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 39 | ВЛ-0,4 кВ от яч.1 ТП-3 10 кВ, оп.1, ВЛ-0,4 кВ в сторону ВРУ-0,4 кВ Гараж | - | - | Меркурий 204 ARTMX2-02 POBR КТ 1/2 Зав. № 49427520 Рег.№ 75755-19 | УСВ-2, рег. № 82570-21/ ИВК «ИКМ-Пирамида», рег. № 45270-10 |
| 40 | ТП-1 10 кВ, РУ-10 кВ, сш-10 кВ, яч.1, К Л-10 кВ | ТПЛ-10 КТ 0,5 150/5 Рег.№ 1276-59 | НТМК-10 КТ 0,5 10000/100 Рег.№ 355-49 | Меркурий 230 ART-00 PQCSIDN КТ 0,5S/1 Рег.№ 23345-07 | |
| 41 | ТП-7 6 кВ, РУ-0,4 кВ, с.ш. 0,4 кВ, РШ-0,4 кВ, ВЛ0,4 кВ в сторону Электрощитовая-0,4 кВ ГСК Скат | - | - | Меркурий 236 ART-02 PQRS КТ 1/2 Рег.№ 47560-11 | |
| 42 | ВРУ-0,4 кВ ИП Гасанов Л.Ш., ввод-1 | ТТН-Ш КТ 0,5 300/5 Рег.№ 41260-09 | - | Меркурий 230 ART-03 PQRSIDN КТ 0,5S/1 Рег.№ 23345-07 | |
| 43 | ВРУ-0,4 кВ ИП Гасанов Л.Ш., ввод-2 | ТТН-Ш КТ 0,5 300/5 Рег.№ 41260-09 | - | Меркурий 230 ART-03 PQRSIDN КТ 0,5S/1 Рег.№ 23345-07 | |
| 44 | ВРУ-0,4 кВ ОГКУ Департамент автомобильных дорог УО, ввод-0,4 кВ | - | - | ПСЧ-4ТМ.05МК.22 Зав.№ 1/2 Рег.№ 64450-16 |
Примечания:
1 Допускается замена ТТ, ТН, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.
2 Допускается замена УСВ, ИВК «ИКМ-Пирамида» на аналогичные утвержденных типов.
3 . Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
4 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.
Таблица 3 - Основные метрологические характеристики АИИС КУЭ
| Номер ИК | Вид электрической энергии | Границы основной погрешности ±6 (%) | Границы погрешности в рабочих условиях, ±6 (%) |
| 1, 2, 3, 4, 5, 6, 8, 9, 10, 11, 12, 18, 20, 21, 23, 24, 25, 26, 27, 28, 29, 30, 31, 33, 42, 43 | Активная Реактивная | 0,9 2,3 | 2,9 4,9 |
| 7, 13, 14, 16, 17, 32, 35, 36, 37, 38, 40 | Активная Реактивная | 1,1 2,7 | 3,0 5,1 |
| 15, 19, 22, 34, 39, 41, 44 | Активная Реактивная | 1,1 2,2 | 1,9 4,6 |
| Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC (SU), (±) с | 5 | ||
| Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95 3 Границы погрешности результатов измерений приведены для cosф=0,9, токе ТТ, равном 100% от 1ном для нормальных условий и при cosф=0,8, токе ТТ равном 5% для рабочих условий, при температуре окружающего воздуха в месте расположения счетчиков от +10 °С до +35 °С. | |||
Таблица 4 - Основные технические характеристики АИИС КУЭ
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество измерительных каналов | 44 |
| Нормальные условия параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - частота. Гц температура окружающей среды для счетчиков, °С | от 98 до 102 от 100 до 120 0,9 50 от +21 до +25 |
| Условия эксплуатации параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности cos9 (sin^) - частота, Гц температура окружающей среды для ТТ, ТН. °С температура окружающей среды для счетчиков, °С ИВК «ИКМ-Пирамида», °С атмосферное давление, кПа относительная влажность, %, не более | от 90 до 110 от 1 до 120 от 0,5 инд. до 1 емк от 49,6 до 50,4 от -40 до +35 от +10 до +35 от +10 до + 35 от 84,0 до 107,0 80 |
| 1 | 2 |
| Надежность применяемых в АИИС КУЭ компонентов Счетчики: Меркурий 236 (рег.№47560-11) - среднее время наработки на отказ, ч, не менее | 220 000 |
| Меркурий 234, Меркурий 204 (рег.№ 75755-19) - среднее время наработки на отказ, ч | 320 000 |
| СЭТ-4ТМ.03 (рег.№ 27524-04) - среднее время наработки на отказ, ч, не менее | 90 000 |
| СЭТ-4ТМ.03М (рег.№ 36697-08) - среднее время наработки на отказ, ч, не менее | 140 000 |
| Меркурий 230 (рег.№ 23345-07) - среднее время наработки на отказ, ч, не менее | 150 000 |
| ПСЧ-4ТМ.05Д (рег.№ 41135-09) - среднее время наработки на отказ, ч, не менее | 140 000 |
| ПСЧ-4ТМ.05МК. (рег.№ 46634-11), ПСЧ-4ТМ.05МК (рег.№50460-18), ПСЧ-4ТМ.05МК (рег.№ 64450-16) - среднее время наработки на отказ, ч, не менее | 165 000 |
| ПСЧ-4ТМ.05МД (рег.№51593-18) - среднее время наработки на отказ, ч, не менее | 165 000 |
| УСВ-2: -среднее время наработки на отказ, ч, не менее | 35000 |
| ИВК «ИКМ-Пирамида»: - среднее время наработки на отказ, ч, не менее | 100000 |
| Глубина хранения информации Счетчики: Меркурий 236 (рег.№47560-11) - при времени интегрирования 30 мин, сут | 170 |
| Меркурий 234, Меркурий 204 (рег.№ 75755-19) - при времени интегрирования 30 мин, сут | 170 |
| СЭТ-4ТМ.03 (рег.№ 27524-04) - при времени интегрирования 30 мин, сут | 114 |
| СЭТ-4ТМ.03М (рег.№ 36697-08) - при времени интегрирования 30 мин, сут | 113 |
| Меркурий 230 (рег.№ 23345-07) 130 - при времени интегрирования 30 мин, сут | 85 |
| ПСЧ-4ТМ.05Д (рег.№ 41135-09) - при времени интегрирования 30 мин, сут | 113 |
| ПСЧ-4ТМ.05МК. (рег.№ 46634-11), ПСЧ-4ТМ.05МК (рег.№ 64450-16), ПСЧ-4ТМ.05МК (рег.№ 64450-16) - при времени интегрирования 30 мин, сут | 113 |
| ПСЧ-4ТМ.05МД (рег.№51593-18) - при времени интегрирования 30 мин, сут | 114 |
| ИВК «ИКМ-Пирамида»: - данные измерений и журналы событий, лет, не менее | 3,5 |
Надежность системных решений:
- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
- в журнале событий счетчика:
- параметрирования;
- коррекции времени в счетчике.
Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика;
- испытательной коробки;
- сервера ИВК «ИКМ-Пирамида»;
- защита на программном уровне:
- результатов измерений (при передаче, возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на ИВК «ИКМ-Пирамида».
наносится на титульные листы формуляра типографским способом.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 - Комплектность АИИС КУЭ
| Наименование | Обозначение | Количество, шт. |
| 1 | 2 | 3 |
| Трансформатор тока | ТТЭ | 12 |
| Т-0,66 | 6 | |
| Т-0,66 У3 | 33 | |
| ТЛМ-10 | 2 | |
| ТОЛ-СЭЩ-10 | 3 | |
| ТОП-0,66 | 3 | |
| ТПЛ-10 | 4 | |
| ТПЛМ-10 | 6 | |
| ТПОЛ-10 | 2 | |
| ТПОЛ-СВЭЛ | 3 | |
| ТТИ | 3 | |
| ТТК | 3 | |
| ТТН-Ш | 6 | |
| ТФН-35 | 4 | |
| ТШП М-0,66 У3 | 12 | |
| Трансформатор напряжения | ЗНОМ-35 | 3 |
| ЗНОМ-35 У1 | 3 | |
| НАМИТ-10 | 4 | |
| НТМИ-10-66 | 3 | |
| НТМК-6-48 | 1 | |
| НТМК-10 | 1 | |
| Счетчик электрической энергии | Меркурий 204 ARTMX2-02 POBR | 2 |
| Меркурий 230 ART-00 PQCSIDN | 1 |
| 1 | 2 | 3 |
| Счетчик электрической энергии | Меркурий 230 ART-03 PQRSIDN | 7 |
| Меркурий 234 ARTM-00 PBR.G | 1 | |
| Меркурий 234 ARTM2-00 DPBR.R | 1 | |
| Меркурий 234 ARTM2-00 PBR.R | 3 | |
| Меркурий 234 ARTMX2-03 PBR.R | 1 | |
| Меркурий 234 ARTMX2-02 DPOBR.R | 2 | |
| Меркурий 236 ART-02 PQRS | 2 | |
| Меркурий 236 ART-03 PQRS | 12 | |
| ПСЧ-4ТМ.05Д.17 | 5 | |
| ПСЧ-4ТМ.05МД.05 | 1 | |
| ПСЧ-4ТМ.05МК.00 | 1 | |
| ПСЧ-4ТМ.05МК.12 | 1 | |
| ПСЧ-4ТМ.05МК.22 | 1 | |
| СЭТ-4ТМ.03М.01 | 1 | |
| СЭТ-4ТМ.03.01 | 2 | |
| Устройство синхронизации времени | УСВ-2 | 1 |
| Сервер | ИВК «ИКМ-Пирамида» | 1 |
| Документация | ||
| Формуляр | ФО 26.51/284/24 | 1 |
приведены в документе «Методика (метод) измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии ООО «Симбирская энергосбытовая компания» №40. МВИ 26.51/284/24, аттестованной ФБУ «Самарский ЦСМ». Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311290 от 16.11.2015.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
