Осциллографы-мультиметры VA-OS, 91470-24

Назначение

Осциллографы-мультиметры VA-OS (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов, напряжения и силы переменного и постоянного тока, сопротивления постоянного тока и электрической емкости.

Описание

Конструктивно осциллографы выполнены в виде портативного лабораторного прибора, работающего под управлением встроенного программного обеспечения VA-OS firmware. На передней панели осциллографов-мультиметров VA-OS расположены дисплей, органы управления, разъемы измерительных входов мультиметра. На правой боковой панели -интерфейс USB и разъем встроенного калибратора. На верхней панели - разъемы входа осциллографа BNC. Питание осциллографов осуществляется через интерфейс USB от внешнего блока питания.

Принцип действия осциллографов основан на высокоскоростном аналогово-цифровом преобразовании АЦП входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.

Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала с выводом результатов измерений на экран, а также осуществлять их сохранение (запоминание).

К данному типу осциллографов относятся следующие модификации: VA-OS2040, VA-OS2070, VA-OS2102, VA-OS2202. Модификации отличаются полосой пропускания. Осциллографы выпускаются под торговой маркой V&A.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, имеет цифровое или буквенно-цифровое обозначение и наносится на заднюю панель прибора на маркировочной табличке типографским способом.

Общий вид средства измерений с указанием места нанесения заводского номера, знака поверки, места пломбировки представлен на рисунках 1-2.

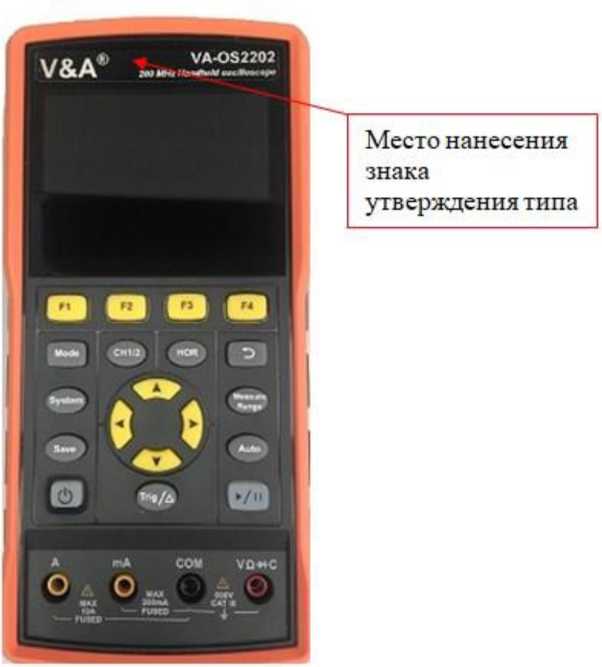

Рисунок 1 - Общий вид средства измерения VA-OS (вид спереди)

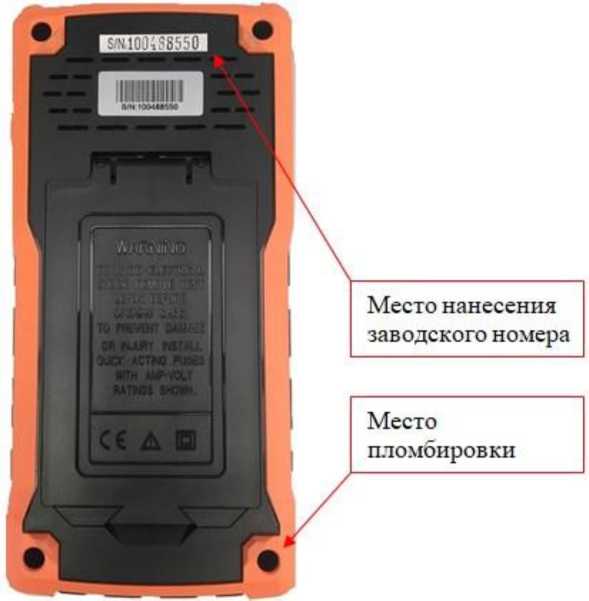

Рисунок 2 - Общий вид средства измерений VA-OS (вид сзади)

Программное обеспечение

Программное обеспечение VA-OS firmware предназначено для управления режимами работы осциллографа, обработки измерительных сигналов, управления его работой в процессе проведения измерений, отображения хода измерений. Программное обеспечение предназначено только для работы с осциллографами и не может быть использовано отдельно от измерительновычислительной платформы этих приборов.

Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов за пределы допускаемых значений.

Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение Таблицы 2

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на лицевую панель осциллографов-мультиметров VA-OS в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 3 «Работа с прибором» руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 18 сентября 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

ГОСТ 8.371-80 Государственная поверочная схема для средств измерений электрической ёмкости;

ТУ26.51.43-002-21839994-2023 Осциллографы-мультиметры VA-OS. Технические условия.
