| Номер в госреестре | 91473-24 |
| Наименование СИ | Установки поверочные |
| Обозначение типа СИ | Геснер |
| Изготовитель | Общество с ограниченной ответственностью "АКТЕК" (ООО "АКТЕК"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 01.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные Геснер (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц массы жидкости в потоке и/или объема жидкости в потоке, массового расхода жидкости и/или объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы жидкости в потоке и/или объема жидкости в потоке, массового расхода жидкости и/или объемного расхода жидкости.
Принцип действия установок основан на воспроизведении единиц массы жидкости в потоке и/или объема жидкости в потоке, массового расхода жидкости и/или объемного расхода жидкости, создаваемых при помощи насосных агрегатов, гидравлического тракта, системы регулирования расхода жидкости, средств измерений температуры и избыточного давления жидкости и измерении расхода и количества жидкости в потоке средствами измерений.
Установки состоят из средств измерений массы жидкости в потоке, и/или объема жидкости в потоке, и/или массового расхода жидкости, и/или объемного расхода жидкости, температуры и избыточного давления жидкости, системы хранения и подготовки жидкости, системы регулирования расхода жидкости, одного или нескольких измерительных участков, трубной обвязки с запорно-регулирующей арматурой. Опционально в состав установки могут входить: система создания и стабилизации расхода жидкости, автоматизированная система измерений управления и контроля или система сбора и обработки информации, система подогрева и/или охлаждения и поддержания заданной температуры, средства измерений давления, температуры, влажности окружающей среды, вязкости и плотности жидкости.
В качестве средств измерений массы жидкости в потоке, и/или объема жидкости в потоке, и/или массового расхода жидкости и/или объемного расхода жидкости в составе установок могут применяться весовые устройства производства ООО «АКТЕК»; трубопоршневые установки (далее - ТПУ): установка поверочная трубопоршневая ТПУ Сапфир М 100 6 (регистрационный номер 87731-22), установка трубопоршневая ТПУ Сапфир М 100-4,0 (регистрационный номер 78670-20), установки поверочные трубопоршневые ТПУ Новатор (регистрационный номер 85381-22), установки трубопоршневые двунаправленные ТПУ ЭМИС (регистрационный номер 73906-19) или производства ООО «АКТЕК»; мерники металлические (могут быть установлены на весовые устройства, при их наличии): мерники металлические эталонные М (регистрационный номер 79857-20), мерники металлические эталонные М (регистрационный номер 70516-18) или производства ООО «АКТЕК»; расходомеры (счетчики жидкости, расходомеры-счетчики жидкости, преобразователи массового и/или объемного расхода жидкости) следующих изготовителей: расходомеры массовые КРОМАСС-V (регистрационный номер 80336-20), счетчики-расходомеры массовые кориолисовые ЭМИС-МАСС 260 (регистрационный номер 77657-20), Счетчики-расходомеры массовые СКАТ-С (Регистрационный номер 75514-19) счетчики-расходомеры массовые МИР (регистрационный номер 68584-17), расходомеры массовые DMF (регистрационный номер 89827-23) или производства ООО «АКТЕК».
В качестве средств измерений температуры жидкости могут применяться следующие термометры, преобразователи температуры, датчики температуры: термопреобразователи с унифицированным выходным сигналом ТПУ-205 (регистрационный номер 78838-20); термометры сопротивления (термопреобразователи сопротивления) ДТС (регистрационный номер 28354-10); термопреобразователи с унифицированным выходным сигналом Метран-270, Метран-270-Ex (регистрационный номер 21968-11); термопреобразователи с унифицированным выходным сигналом Метран-270 (регистрационный номер 38548-13); термопреобразователи с унифицированным выходным сигналом ТСМУ, ТСПУ, ТХАУ, ТСМУ-Ех, ТСПУ-Ех, ТХАУ-Ех (регистрационный номер 73018-18 ); термопреобразователи с унифицированным выходным сигналом ТСМУ-Л, ТСПУ-Л, ТХАУ-Л, ТСМУ-ЛЕх, ТСПУ-Л-Ех, ТХАУ-Л-Ех (регистрационный номер 80155-20); термопреобразователи сопротивления ТПС (регистрационный номер 71718-18); термопреобразователи сопротивления из платины и меди и их чувствительные элементы ТС и ЧЭ (регистрационный номер 58808-14); (регистрационный номер 71161-18); термопреобразователи сопротивления Метран-2000 (регистрационный номер 38550-13).
В качестве средств измерений избыточного давления жидкости могут применяться следующие преобразователи давления, манометры, датчики давления: преобразователи давления измерительные ОВЕН ПД100И (регистрационный номер 56246-14); преобразователи давления измерительные АИР-10 (регистрационный номер 31654-19); датчики давления МИДА-15 (регистрационный номер 50730-17); датчики давления МИДА-13П
(регистрационный номер 17636-17); датчики давления Метран-55 (регистрационный номер 18375-08); преобразователи давления измерительные СДВ (регистрационный номер 28313-11); датчики давления малогабаритные КОРУНД (регистрационный номер 47336-16); преобразователи измерительные давления ЗОНД-20 (регистрационный номер 66467-17).
В качестве средств измерений плотности жидкости могут применяться плотномеры производства ООО «АКТЕК».
В качестве средств измерений вязкости жидкости могут применяться следующие вискозиметры: преобразователи плотности и вязкости поточные ППВ-6,3.У1-Вн (регистрационный номер 75029-19), преобразователь вязкости поточный ПВ-25-6,3.У1-Вн (регистрационный номер 66584-17), измерители вязкости жидких сред универсальные ИР-2 (регистрационный номер 64442-16).
Показания с весового устройства и/или мерника металлического и/или расходомера считываются визуально (по цифровому терминалу и/или по шкале и/или по индикатору) или при наличии автоматизированной системы измерений управления и контроля или системы сбора и обработки информации в автоматическом режиме.
Установки, использующие в качестве средств измерений объема жидкости в потоке и/или объемного расхода жидкости ТПУ, для считывания показаний используют АСИУК или ССОИ.
Система сбора и обработки информации собирает, обрабатывает и сравнивает значения, полученные по показаниям поверяемых средств измерений и средств измерений установки.
Автоматизированная система измерений управления и контроля управляет работой установки, собирает, обрабатывает и сравнивает значения, полученные по показаниям поверяемых средств измерений и средств измерений установки.
Расходомеры (один или несколько), объединенные в один узел с трубной обвязкой с запорно-регулирующей арматурой, могут быть установлены на базе автомобильного прицепа (транспортируемое (мобильное) исполнение).
Жидкость подается насосом из накопительного резервуара в гидравлический тракт рабочего контура установки из системы хранения и подготовки, проходит через средства измерений давления и температуры жидкости, расходомеры установки и/или ТПУ и далее, в зависимости от метода измерений, направляется обратно в систему хранения и подготовки жидкости или на весовое устройство (при его наличии) или мерник металлический (при его наличии).
Установки имеют различные исполнения, отличающиеся составом средств измерений, индексами точности, диапазонами расходов, а также могут быть стационарными или транспортируемыми (мобильными).
Исполнения установок обозначаются следующим образом:
| Геснер | -х/х/х/х | -х | -х/х | -х/х | -х/х/х/х/х | -х |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
1 - Наименование изделия.
2 - Состав средств измерений массы жидкости в потоке, и/или объема жидкости в потоке, и/или массового расхода жидкости, и/или объемного расхода жидкости: весовые устройства/мерники металлические/расходомеры/ТПУ, при наличии средства измерений (весовые устройства, мерники металлические, расходомеры, ТПУ) ставят «1» в соответствующей позиции, при отсутствии ставят «0» в соответствующей позиции.
3 - В составе установки применяются расходомеры:
О - объемные;
М - массовые;
ОМ - объемные и массовые.
При отсутствии в составе установки расходомеров указывают «0» в соответствующей позиции.
4 - Наименьший воспроизводимый массовый/объемный расход, м3/ч (т/ч)
5 - Наибольший воспроизводимый массовый/объемный расход, м3/ч (т/ч)
6 - Индекс точности установки при применении расходомеров объемных/расходомеров массовых/весовых устройств/мерников металлических/ТПУ: 1, 2, 3 (в соответствии с таблицей 2). При отсутствии в составе установки расходомеров, весовых устройств, мерников металлических или ТПУ указывают «0» в соответствующей позиции.
7 - Исполнение установки: С - стационарное, Т - транспортируемое (мобильное) исполнение.

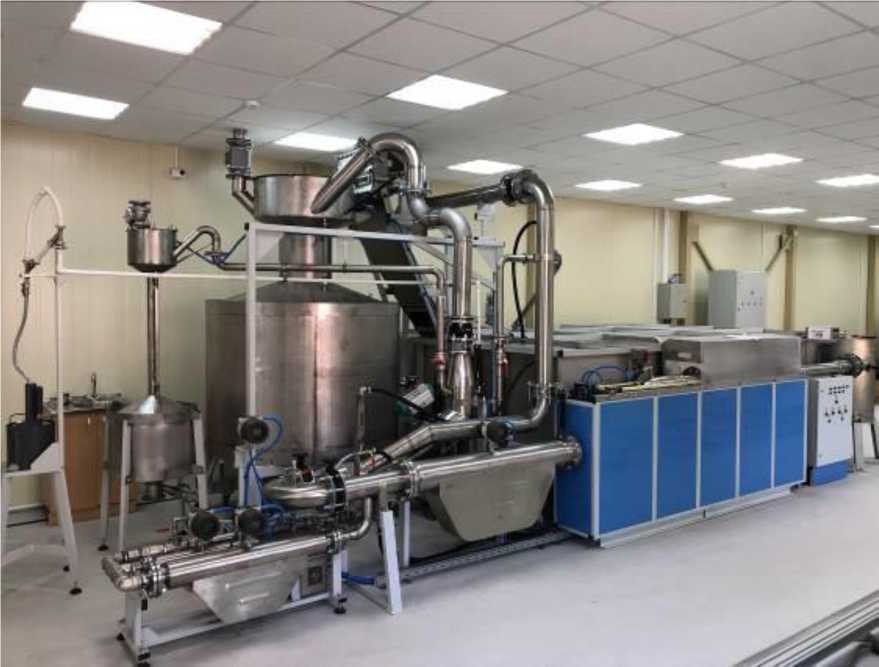

Общий вид установок представлен на рисунке 1. Цвет и взаимное расположение элементов конструкции могут отличаться согласно конструкторской документацией.
С - стационарное исполнение

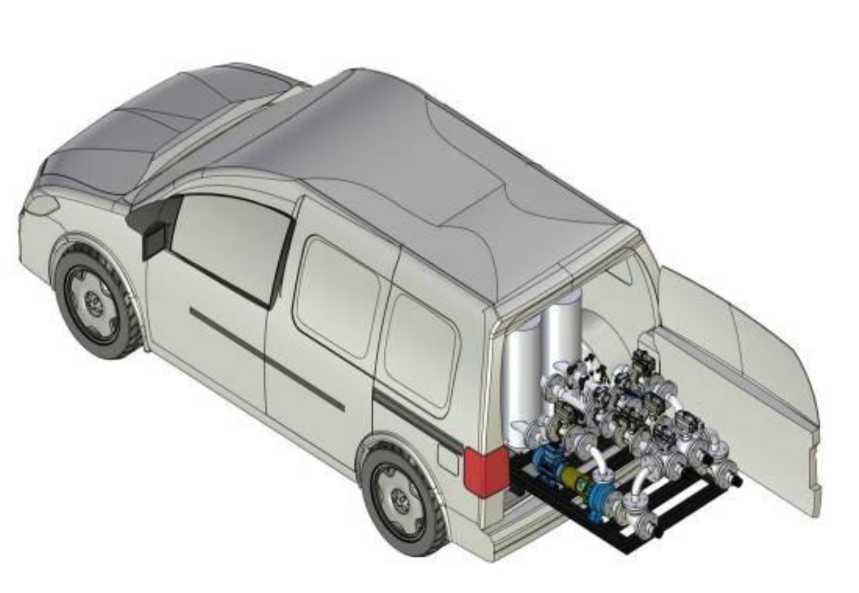

Т - транспортируемое (мобильное) исполнение
Рисунок 1 - Общий вид установок
Пломбировка установок осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы и/или специальную мастику, которыми пломбируются при наличии: шкала, и/или накидная гайка смотрового глазка (диоптра) сливного трубопровода, и/или сливной кран (клапан трубопровода) нижнего донного налива, и/или отверстия завернутых винтов крепления детекторов положения шарового поршня, и/или через отверстия в двух шпильках, расположенных диаметрально на всех присоединительных фланцах измерительного участка ТПУ.

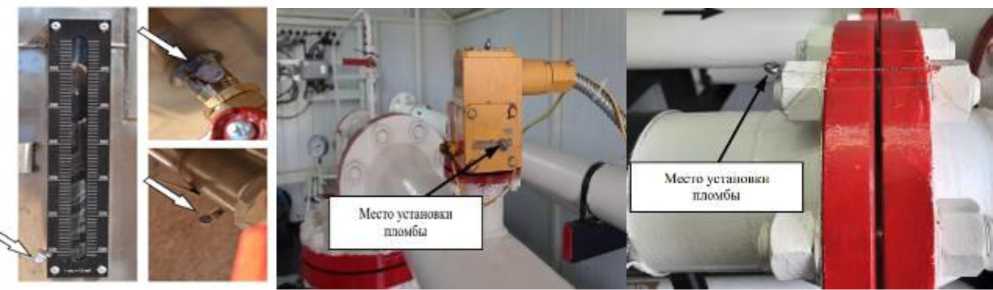

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2 (шкала, накидная гайка смотрового глазка (диоптра) сливного трубопровода, сливной кран (клапан трубопровода) нижнего донного налива, отверстия завернутых винтов крепления детекторов положения шарового поршня, отверстия в двух шпильках, расположенных диаметрально на всех присоединительных фланцах измерительного участка ТПУ).
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки (шкала, накидная гайка смотрового глазка (диоптра) сливного трубопровода, сливной кран (клапан трубопровода) нижнего донного налива, отверстия завернутых винтов крепления детекторов положения шарового поршня, отверстия в двух шпильках, расположенных диаметрально на всех присоединительных фланцах измерительного участка ТПУ)
Заводской номер установок в цифровом формате наносится типографским способом на маркировочную табличку, закрепленную на лицевой части коммутационного шкафа.

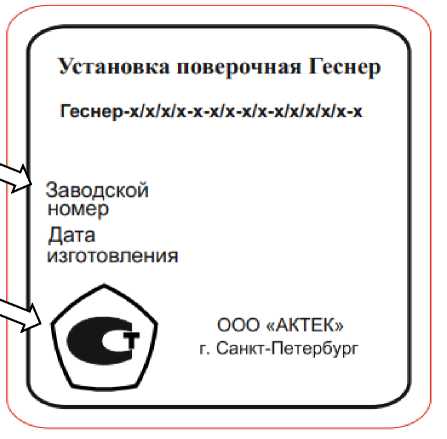

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
ООО «АКТЕК» г. Санкт-Петербург
Установка поверочная Геснер
Геснер-х/х/х/х-х-х/х-х/х-х/х/х/х/х-х
Заводской номер Дата изготовления
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение установок автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерения в ходе проведения калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых и средств измерений установки, генерация отчётов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем измерений, управления и регулирования.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Геснер ПО |
| Номер версии (идентификационный номер) ПО | не ниже 1.ХХХ1) |
| Цифровой идентификатор ПО | _ |
| 1) Х - относится к метрологически незначимой части ПО | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| 1 | 2 | ||
| Диапазон измерений (воспроизведения) массового расхода жидкости при применении в качестве средств измерений весовых устройств1) 2), т/ч | от 0,001 до 500 | ||
| Диапазон измерений (воспроизведения) объемного расхода жидкости при применении в качестве средств измерений весовых устройств1) 2), м3/ч | от 0,001 до 600 | ||
| Диапазон измерений (воспроизведения) массового расхода жидкости при применении в качестве средств измерений расходомеров массовых1) 2), т/ч | от 0,001 до 500 | ||
| Диапазон измерений (воспроизведения) объемного расхода жидкости при применении в качестве средств измерений расходомеров массовых1) 2), м3/ч | от 0,001 до 600 | ||
| Диапазон измерений (воспроизведения) объемного расхода жидкости при применении в качестве средств измерений расходомеров объемных1) 2), м3/ч | от 0,001 до 600 | ||
| Диапазон измерений (воспроизведения) объемного расхода жидкости при применении в качестве средств измерений мерников металлических1) 2), м3/ч | от 0,001 до 600 | ||
| Диапазон измерений (воспроизведения) объемного расхода жидкости при применении в качестве средств измерений ТПУ1) 2), м3/ч | от 0,001 до 600 | ||
| Индекс точности установки | 1 | 2 | 3 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении единиц) массы жидкости в потоке и массового расхода жидкости при применении весовых устройств1) 3), % | от ±0,040 до ±0,055 | от ±0,06 до ±0,10 | от ±0,10 включ. до ±0,30 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении весовых устройств, мерников металлических1) 3), % | от ±0,045 до ±0,055 | от ±0,06 до ±0,10 | от ±0,10 включ. до ±0,30 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении ТПУ 1), % | от ±0,045 до ±0,055 | от ±0,06 до ±0,10 | от ±0,10 включ. до ±0,30 |
| 1 | 2 | ||
| Индекс точности установки | 1 | 2 | 3 |
| Пределы допускаемой относительной погрешности установок (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) массы и объема жидкости в потоке, массового и объемного расходов жидкости при применении расходомеров массовых1) 3), % | _ | от ±0,06 до ±0,10 | от ±0,10 включ. до ±0,30 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении расходомеров объемных1) 3), % | _ | _ | от ±0,10 включ. до ±0,30 |
| 1) - конкретное значение указано в паспорте на установку 2) - при отсутствии в составе установки автоматизированной системы измерений управления и контроля и системы сбора и обработки информации - установка расход не измеряет (не воспроизводит) 3) - при отсутствии в составе установки автоматизированной системы измерений управления и контроля и системы сбора и обработки информации - пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) массового и объемного расходов не нормируются | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Номинальный диаметр поверяемых средств измерений1) | от DN 2 до DN 250 |
| Количество одновременно поверяемых средств измерений, штук1) | от 1 до 20 |
| Измеряемая среда1) | жидкость (нефтепродукты: керосин, бензин, дизельное топливо, нефтяные растворители, уайт-спирит, Exxsol (Эксол), глицерин, водоглицериновые смеси, масло, смесь водогликолевая) |
| Температура измеряемой среды, °C 1) 2) | от +10 до +30 |
| Избыточное давление измеряемой среды, МПа1) | от 0,1 до 5 |
| Плотность измеряемой среды1), кг/м3 | от 650 до 1300 |
| Параметры электрического питания: напряжение переменного тока, В частота переменного тока, Гц | 380±38; 220±22 50±1 |
| 1 | 2 |
| Условия эксплуатации:1) - температура окружающей среды, °C 3) - относительная влажность, % - атмосферное давление, кПа | от +10 до +40 от 30 до 80 от 84 до 107 |
| Средний срок службы установки, лет Средняя наработка на отказ, ч, | 15 20000 |
| 1) - конкретное значение указано в эксплуатационных документах на установку 2) - для установок с индексом точности 1 температура измеряемой среды (жидкости) от +15 °С до +25 °С 3) - для установок с индексом точности 1 температура окружающей среды от +15 °С до +25 °С | |
наносится на маркировочную табличку, закрепленную на лицевой части коммутационного шкафа в виде наклейки и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная | Геснер | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| Паспорт | _ | 1 экз. |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 4213-003-31096850-2021 Установки поверочные Геснер. Технические условия.
