| Номер в госреестре | 91474-24 |
| Наименование СИ | Спектрометры рентгеновские энергодисперсионные |
| Обозначение типа СИ | WEPER |
| Изготовитель | "Changsha Kaiyuan Instruments Co, LTD", КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 01.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры рентгеновские энергодисперсионные WEPER (далее - спектрометры) предназначены для измерений содержания химических элементов в твердых, жидких и порошкообразных пробах, пленках и других материалах.
Принцип действия спектрометров основан на принципе излучения атомами присутствующих в пробе химических элементов вторичного характеристического рентгеновского излучения, возбуждаемого первичным излучением рентгеновской трубки. Характеристическое рентгеновское излучение с определенной длиной волны регистрируется энергодисперсионным каналом, который включает в себя детектор и многоканальный амплитудный анализатор.
Спектрометры выпускают в следующих моделях: XRF2500, XRF2510, XRF2501. Модели отличаются метрологическими и техническими характеристиками.
Конструктивно спектрометры представляют собой настольные приборы, состоящие из аналитического модуля, который включает в себя измерительную камеру, источник рентгеновского излучения, детектор, управляющую электронику и блок питания.
Корпус спектрометра изготавливают из металла, окрашенного в цвета, которые определяет изготовитель.
Каждый экземпляр спектрометра имеет серийный номер, расположенный на задней панели средства измерений. Серийный номер имеет цифровой формат и наносится травлением или иным пригодным способом.
Нанесение знака поверки на спектрометры не предусмотрено.
Общий вид спектрометров представлен на рисунках 1-3. Место нанесения серийного номера на спектрометры представлено на рисунке 4.

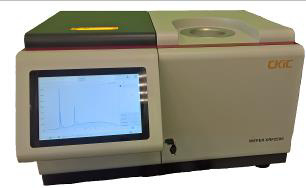

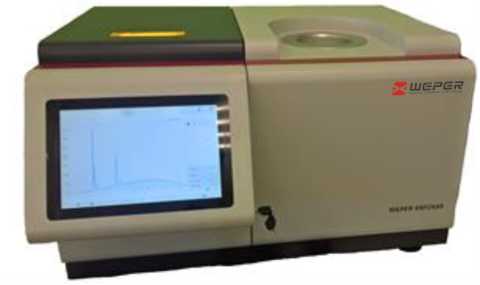

Рисунок 1 - Общий вид спектрометра рентгеновского энергодисперсионного WEPER модели XRF2500

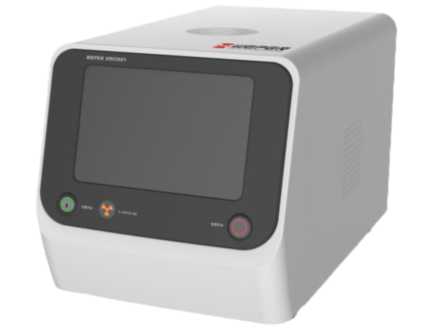

Рисунок 2 - Общий вид спектрометра рентгеновского энергодисперсионного WEPER модели XRF2501

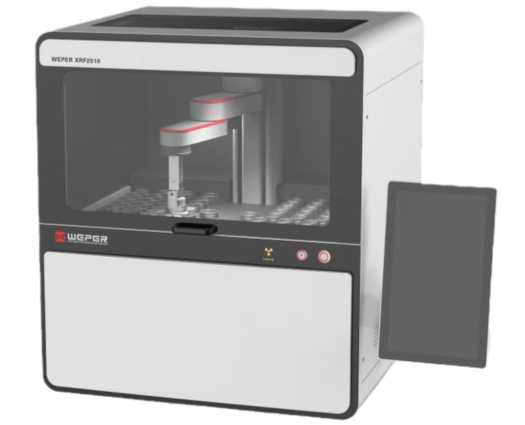

Рисунок 3 - Общий вид спектрометра рентгеновского энергодисперсионного WEPER модели XRF2510
Место нанесения серийного номера

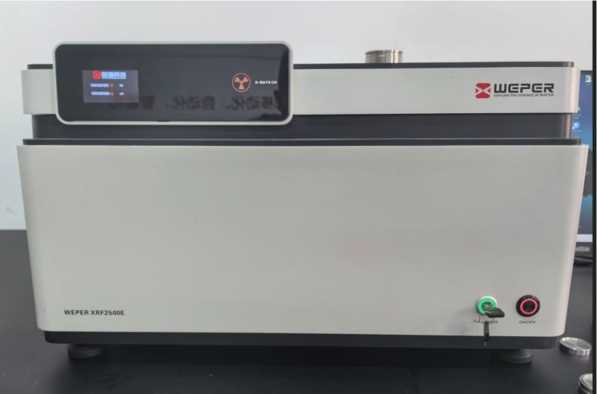

Рисунок 4 - Место нанесения серийного номера на спектрометры рентгеновские энергодисперсионные WEPER
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометра, несущим первичную измерительную информацию, и местам настройки (регулировки).
Спектрометры оснащены программным обеспечением (далее - ПО), позволяющим проводить настройку, контроль процесса измерений, предоставлять, обрабатывать и хранить полученные данные.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для моделей | ||
| XRF2500 | XRF2510 | XRF2501 | |
| Идентификационное наименование ПО | WEPER-XRF2500 EDXRF Spectrometer Software | WEPER-XRF2510 EDXRF Spectrometer Software | WEPER-XRF2501 EDXRF Spectrometer Software |
| Номер версии (идентификационный номер) ПО, не ниже | V1.0.13 | ||
| Цифровой идентификатор ПО | - | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для моделей |
| XRF2500, XRF2510, XRF2501 | |
| Диапазон определяемых элементов | от F(9) до U(92) |
| Чувствительность (на линии FeKa), имп/(с^мкА^%), не менее | 20 |
| Предел допускаемого относительного среднего квадратического отклонения выходного сигнала (на линии FeKa)*, % | 1,0 |
| * При измерении скорости счета импульсов для железа в стандартном образце ГСО 11036-2018 с массовой долей железа от 0,90 % до 1,10 %. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальная скорость счета, имп/с | 160 000 |
| Габаритные размеры спектрометров, не более: XRF2500 -высота | 630 |
| -длина | 410 |
| -ширина | 690 |
| XRF2510 -высота | 680 |
| -длина | 880 |
| -ширина | 760 |
| XRF2501 -высота | 400 |
| -длина | 630 |
| -ширина | 360 |
| Масса, кг, не более XRF2500 | 80 |
| XRF2510 | 150 |
| XRF2501 | 30 |
| Параметры электрического питания: - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50 |
| Потребляемая мощность, В^А, не более: XRF2500 | 1000 |
| XRF2510 | 1500 |
| XRF2501 | 350 |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +33 |
| - высота над уровнем моря, м, не более | 3000 |
| - относительная влажность, % | от 20 до 80 при температуре |
| - чистота гелия | до +30 °С включ. от 20 до 60 при температуре св. +30 °С Гелий газообразный по ТУ 20.11.11-001- |
| 37924839-2019 (99,999 %) |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр рентгеновский энергодисперсионный | WEPER | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в руководстве по эксплуатации, раздел 2 «Описание оборудования».
Применение спектрометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Техническая документация производителя «Changsha Kaiyuan Instruments Co, LTD»;
Приказ Росстандарта от 19 февраля 2021 г. №148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах».
