| Номер в госреестре | 91476-24 |
| Наименование СИ | Дифрактометры рентгеновские |
| Обозначение типа СИ | XD-2 |
| Изготовитель | "Beijing Purkinje General Instrument Co., Ltd.", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 01.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дифрактометры рентгеновские XD-2 (далее - дифрактометры) предназначены для измерений углов дифракции и последующего анализа углового распределения интенсивности рентгеновских лучей, рассеянных на поликристаллических объектах при решении задач рентгеноструктурного и рентгенофазового анализа материалов в виде порошков, пленок, твердых образцов и гелей.
Принцип действия дифрактометров основан на дифракции рентгеновских лучей от атомных плоскостей кристаллической решетки исследуемого вещества в соответствии с законом Вульфа-Брегга. Результатом измерения является дифрактограмма, представляющая собой зависимость интенсивности дифрагированного излучения от угла дифракции. Дифрактограмма может быть расшифрована с помощью специализированного программного обеспечения для определения параметров кристаллической решетки, фазового состава, наличия микронапряжений в кристаллах.
Конструктивно дифрактометр состоит из измерительного модуля, выполненного в напольном исполнении. Управление дифрактометром осуществляется с помощью программного обеспечения, устанавливаемого на персональный компьютер. Дополнительно по требованию заказчика дифрактометры могут быть укомплектованы системой замкнутого водяного охлаждения рентгеновской трубки, другими приставками и принадлежностями.
Измерительный модуль включает в себя стационарную рентгеновскую трубку с системой коллимации рентгеновского излучения, рентгеновский гониометр, систему регистрации на основе сцинтилляционного детектора, блок электроники. Блок электроники включает в себя генератор высокого напряжения для питания рентгеновской трубки и одноканальный анализатор импульсов. Управление дифрактометром, сбор первичных данных, их обработка и вычисление состава анализируемых образцов и параметров кристаллической решетки осуществляются с помощью программного обеспечения, входящего в комплект поставки.
Дифрактометры оснащены системой безопасности, препятствующей проникновению оператора внутрь прибора при работающей рентгеновской трубке.
Пломбирование дифрактометров не предусмотрено. Заводской номер в цифровом или буквенно-цифровом формате и год изготовления нанесены типографским способом на шильдик, расположенный на задней панели измерительного модуля. Нанесение знака поверки на дифрактометры не предусмотрено. Общий вид измерительного модуля, место нанесения знака утверждения типа и место нанесения заводского номера приведены на рисунках 1 и 2.
типа
место нанесения
знака утверждения

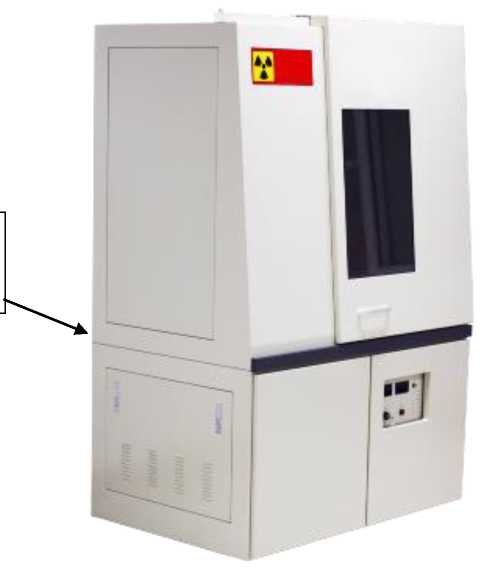

Рисунок 1 - Общий вид измерительного модуля дифрактометров рентгеновских XD-2

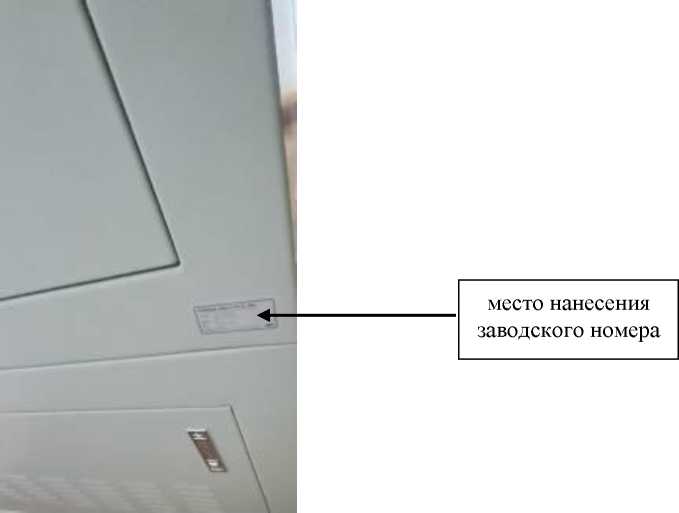

Рисунок 2 - Место нанесения заводского номера
Управление дифрактометром осуществляется с помощью персонального компьютера с использованием специализированного программного обеспечения (ПО) «Diffractometer control and data acquisition system». ПО «Diffractometer control and data acquisition system» не может быть использовано отдельно от дифрактометра.
Идентификационные данные программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Diffractometer control and data acquisition system |
| Номер версии (идентификационный номер) ПО | 1.00 и выше |
| Цифровой идентификатор ПО | - |
Уровень защиты ПО соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений угловых положений дифракционных максимумов по углу 29, градус | от +2 до +140 |
| Пределы допускаемой абсолютной погрешности измерений угловых положений дифракционных максимумов по углу 29, градус | ±0,05 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Ускоряющее напряжение на рентгеновской трубке, кВ | от 15 до 60 |
| Анодный ток рентгеновской трубки, мА | от 6 до 50 |
| Материал анода рентгеновской трубки | Cu (Mo, Fe, Co, Cr -опционально) |
| Геометрия съемки | 9/29 |
| Режимы сканирования | 9-29 связанный 9, 29 независимый |
| Диапазон углов хода гониометра 29, градус | от 0 до +140 |
| Максимальная скорость гониометра, градус/мин | 120 |
| Скорость непрерывного сканирования, градус/мин | от 0,125 до 120 |
| Минимальный размер шага сканирования, градус | 0,00025 |
| Масса измерительного модуля, кг, не более | 500 |
| Габаритные размеры (ДхШхВ) измерительного модуля, мм, не более | 1220x813x1855 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +10 до +28 70 |
| Параметры электрического питания: - напряжение переменного тока частотой (50±1) Гц, В | от 207 до 253 |
| Потребляемая мощность, Вт, не более | 5500 |
наносится на боковую панель измерительного модуля в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дифрактометр рентгеновский | XD-2 | 1 шт. |
| ПО (на носителе) | Diffractometer control and data acquisition system | 1 шт. |
| Система замкнутого водяного охлаждения | - | По заказу |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в документе «Дифрактометры рентгеновские XD-2. Руководство по эксплуатации», раздел 4.2 «Проведение измерений».
«Дифрактометры рентгеновские XD-2. Стандарт предприятия».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
