| Номер в госреестре | 91477-24 |
| Наименование СИ | Комплекс информационно-вычислительный центра сбора и обработки информации ООО "Газпром энерго" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Инженерно-технический центр Общества с ограниченной ответственностью "Газпром энерго" (Инженерно-технический центр ООО "Газпром энерго"), г. Оренбург |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс информационно-вычислительный центра сбора и обработки информации ООО «Газпром энерго» (далее - ИВК ООО «Газпром энерго») предназначен для измерений времени в шкале времени UTC(SU), активной и реактивной электрической энергии.
Принцип действия ИВК ООО «Газпром энерго» при измерении времени заключается в формировании шкалы времени и хранении этой шкалы времени в сервере синхронизации времени ССВ-1Г (Рег. № 58301-14). Сервер синхронизации времени ССВ-1Г осуществляет сравнение сигнала от внутреннего модуля «ГЛОНАСС/GPS» с частотой внутреннего опорного генератора и подстройку частоты опорного генератора. В случае отсутствия видимых спутников ГЛОНАСС/GPS для хранения текущего времени и формирования сигналов синхронизации используется внутренний опорный генератор сервера синхронизации времени ССВ-1Г. Сервер синхронизации времени ССВ-1Г осуществляет синхронизацию часов компонентов ИВК ООО «Газпром энерго» (серверов, автоматизированных рабочих мест) и внешних устройств (устройств сбора и передачи данных (далее - УСПД), счетчиков электрической энергии). Серверы синхронизации времени ССВ-1Г являются дублирующими, в случае выхода из строя одного сервера ССВ-1Г синхронизация компонентов ИВК ООО «Газпром энерго» и внешних устройств осуществляется от другого сервера ССВ-1Г.
Принцип действия ИВК ЦСОИ ООО «Газпром энерго» при измерении активной и реактивной электрической энергии заключается в получении результатов измерений электрической энергии и служебной информации по цифровым каналам связи от автоматизированных информационно-измерительных систем коммерческого учета электрической энергии (далее - АИИС КУЭ).
ИВК ООО «Газпром энерго» обеспечивает прием информации по основному каналу связи - спутниковой связи стандарта DVB-S2, обеспечивающей обмен данными по сети Ethernet между ИВК ООО «Газпром энерго» и внешними устройствами опрашиваемых АИИС КУЭ. При отсутствии связи по основному каналу, происходит автоматическое переключение на резервный канал связи, реализованный наземными проводными каналами связи, такими как xDSL, E1, L2, Dial-Up, либо каналом сотовой связи стандарта GSM/GPRS, обеспечивающими обмен данными между ИВК ООО «Газпром энерго» и УСПД, входящими в состав опрашиваемых АИИС КУЭ.
В ИВК ООО «Газпром энерго» так же обеспечена возможность ручного переключения на аварийный канал связи, реализованный по сети сотовой связи стандарта GSM/GPRS, обеспечивающей обмен данными со счетчиками электрической энергии, входящими в состав опрашиваемых АИИС КУЭ.
ИВК ООО «Газпром энерго» хранит измерительную информацию (результаты измерений электрической энергии) и служебную информацию (журналы событий УСПД и счетчиков электрической энергии) в базах данных Oracle и MSSQL. ИВК ООО «Газпром энерго» осуществляет математическую обработку результатов измерений, заключающуюся в умножении на коэффициенты трансформации измерительных трансформаторов тока и напряжения, сведения баланса электрической энергии по подстанции, расчета потерь электрической энергии в линиях и силовых трансформаторах.
ИВК ООО «Газпром энерго» состоит из шкафов низковольтных комплектных устройств (НКУ) и автоматизированных рабочих мест (АРМ) ООО «Газпром энерго» и АО «Газпром энергосбыт». В состав шкафа НКУ-1 входит сервер синхронизации времени ССВ-1Г и сетевое оборудование. В состав шкафов НКУ-2.1 и НКУ-2.2 входят серверы Stratus ft4700, работающие под управлением операционных систем Microsoft Windows Server, сервер синхронизации времени ССВ-1Г, система хранения данных EVA 4400 и другое сетевое оборудование. Оборудование шкафов НКУ и АРМ объединены в локальную сеть Ethernet ООО «Газпром энерго».
ИВК АИИС КУЭ ООО «Газпром энерго» осуществляет автоматизированный обмен (передачу и получение) результатами измерений и данными коммерческого учета электроэнергии с субъектами оптового рынка электрической энергии и мощности (ОРЭМ), с другими АИИС КУЭ утвержденного типа, а также с инфраструктурными организациями ОРЭМ, в том числе: АО «АТС», АО «СО ЕЭС».
Обмен результатами измерений и данными коммерческого учета электроэнергии осуществляется автоматически или по команде оператора с АРМ по электронной почте в виде файлов XML макет 80020 и иных согласованных форматах. Передача информации происходит по сети Интернет через межсетевой экран с использованием электронно-цифровой подписи (ЭЦП).
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 00.001-2023 наносится типографским способом в формуляр и на информационную табличку шкафов низковольтных комплектных устройств методом шелкографии.

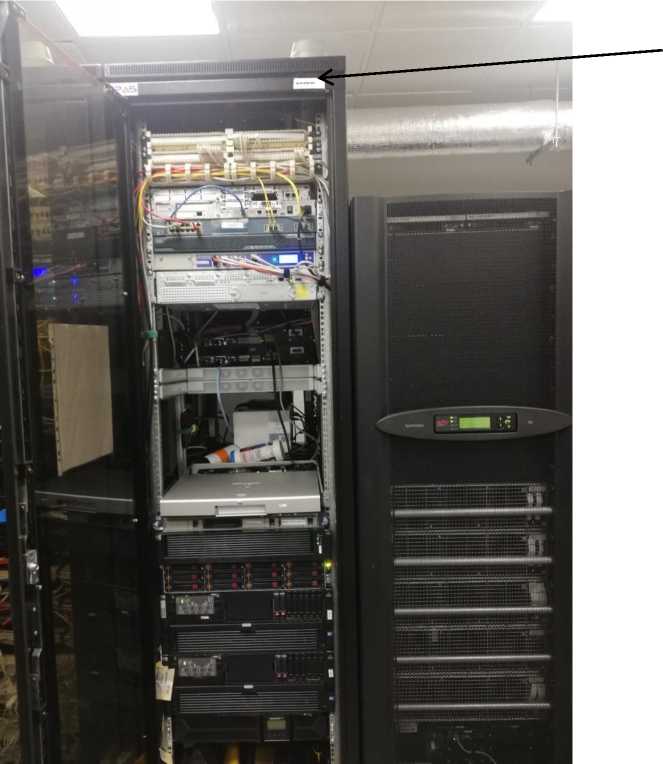

Место нанесения заводского номера

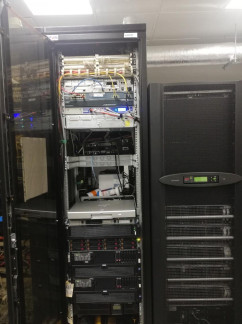

Рисунок 1 - Внешний вид и место нанесения заводского номера
В ИВК ООО «Газпром энерго» используется программное обеспечение (далее - ПО) «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО указана в таблице 1.
Таблица 1 - Идентификационные признаки метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | ac_metrology.dll |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 12.1 |
| Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5) | 3e736b7f380863f44cc8e6f7bd211c54 |
Метрологические и технические характеристики ИВК ООО «Газпром энерго» приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики ИВК ООО «Газпром энерго»
| Характеристика | Значение |
| 1 | 2 |
| Пределы допускаемого значения поправки часов ИВК относительно шкалы времени UTC(SU), с | ±1 |
| Пределы допускаемой абсолютной погрешности измерения активной и реактивной электрической энергии при сборе, хранении, обработке и передачи результатов измерений, единиц младшего разряда | ±1 |
| Цикличность сбора результатов измерений, ч | 24 |
| Формирование XML-файла (макет 80020) для передачи в программноаппаратный комплекс администратора торговой системы оптового рынка электроэнергии | автоматическое |
| Формирование баз данных с результатами измерений с указанием времени проведения измерений, журналов событий УСПД, счетчиков | автоматическое |
| Глубина хранения результатов измерений в базах данных, год, не менее | 3,5 |
| Ведение журналов событий ИВК | автоматическое |
| Параметры электрического питания: - частота сети, Гц - напряжение, В | от 49 до 50 от 198 до 242 |
| Потребляемая мощность, ВА, не более | 5000 |
| Рабочие условия применения компонентов ИВК: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, %, не более | от 0 до +35 90 |
| Режим работы | непрерывный круглосуточный |
| Среднее время восстановления, ч, не более | 1 |
| Средний коэффициент готовности, не менее | 0,99 |
наносится типографским способом на титульный лист формуляра МРЕК.411711.049.ФО
«Комплекс информационно-вычислительный центра сбора и обработки информации
ООО «Газпром энерго». Формуляр».
Комплектность АИИС КУЭ приведена в таблице 3.
Таблица 3 - Комплектность АИИС КУЭ
| Наименование | Обозначение | Количество |
| Шкаф НКУ-1 | ||
| Сервер синхронизации времени | ССВ-1Г | 1 шт. |
| Коммутатор | Catalyst 3750 24 10/100/1000 4 T/SFP LAN Base Image | 2 шт. |
| Источник бесперебойного питания | APC Smart-UPS RT 8000VA | 1 шт. |
| Стойка | HP 42U | 1 шт. |
| Шкаф НКУ-2.1; НКУ-2.2 | ||
| Сервер | Stratus ft4700 | 2 шт. |
| Система хранения данных | EVA 4400 | 1 шт. |
| Сервер синхронизации времени | ССВ-1Г | 1 шт. |
| Коммутатор | Cisco Catalyst 3750 48 10/100/1000 4 T/SF | 2 шт. |
| Источник бесперебойного питания | APC Smart-UPS RT 8000VA | 1 шт. |
| Источник бесперебойного питания | APC Smart-UPS 2200VA | 4 шт. |
| Стойка | ZPAS SZB SE 47U | 2 шт. |
| Операционная система | Windows Server | 2 шт. |
| Автоматизированные рабочие места | ||
| АРМ | Администратор | 1 шт. |
| АРМ | Диспетчера / оператора | 2 шт. |
| Формуляр | МРЕК.411711.049.ФО | 1 шт. |
Методика измерений изложена в документе «Методика измерений электрической энергии с использованием комплекса информационно-вычислительного центра сбора и обработки информации ООО «Газпром энерго». Методика измерений аттестована ЗападноСибирским филиалом ФГУП «ВНИИФТРИ», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311735.
ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения;
ГОСТ 22261-94 Межгосударственный стандарт. Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 34.601-90 Межгосударственный стандарт. Автоматизированные системы. Стадии создания.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
