| Номер в госреестре | 91481-24 |
| Наименование СИ | Расходомеры-счетчики массовые |
| Обозначение типа СИ | OPTIMASS 7300 |
| Изготовитель | "KROHNE Ltd", Великобритания |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики массовые OPTIMASS 7300 (далее - расходомеры) предназначены для измерений массы и массового расхода жидкости.
Расходомеры применяются в составе постов налива системы автоматизированного налива нефти.
Расходомеры состоят из первичных преобразователей OPTIMASS 7000 и конвертеров сигналов MFC 300. Расходомер с заводским № G160000001703440 представлен единой конструкцией (компактное исполнение). Первичный преобразователь и конвертеров сигналов у расходомера с заводским № G130000001702923 разнесены на некоторое расстояние (разнесенное исполнение).
Принцип работы расходомеров основан на использовании сил Кориолиса, возникающих в колебательной системе, их величина зависит от массы жидкости и скорости её движения. Сила Кориолиса создаёт момент, пропорциональный массовому расходу, под влиянием колебательного воздействия, изгибающего трубку, по которой поступательно движется измеряемая среда.
Источник колебаний (электромагнитная катушка) расположен в центральной части корпуса. Полезный сигнал снимается с нескольких измерительных датчиков, обрабатывается электронным блоком первичного преобразователя расхода, и затем передаётся, в цифровой форме, конвертеру сигналов. Конвертер сигналов обрабатывает полученные данные, и отображает измерительную информацию на жидкокристаллическом дисплее, а так же преобразует её в виде нормированных сигналов (токовых и/или частотно-импульсных).
Чувствительный элемент первичного преобразователя представляет собой одну гладкую измерительную трубу, которая закреплена своими концами в упругих подвесах.
Измерительные трубы изготовлены из титанового сплава.
Пломбировка расходомеров осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные:
- на проволоке, охватывающей корпус конвертера сигналов MFC 300;
- на проволоке, крестообразно-охватывающей корпус первичного преобразователя.
К расходомерам данного типа относятся расходомеры-счетчики массовые OPTIMASS 7300 с заводскими номерами G130000001702923 и G160000001703440.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из буквы латинского алфавита и арабских цифр, наносится на шильд-таблички первичных преобразователей OPTIMASS 7000 и конвертеров сигналов MFC 300.

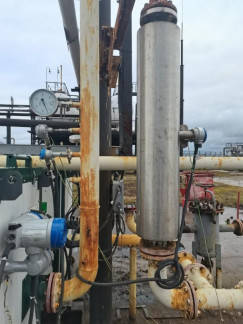

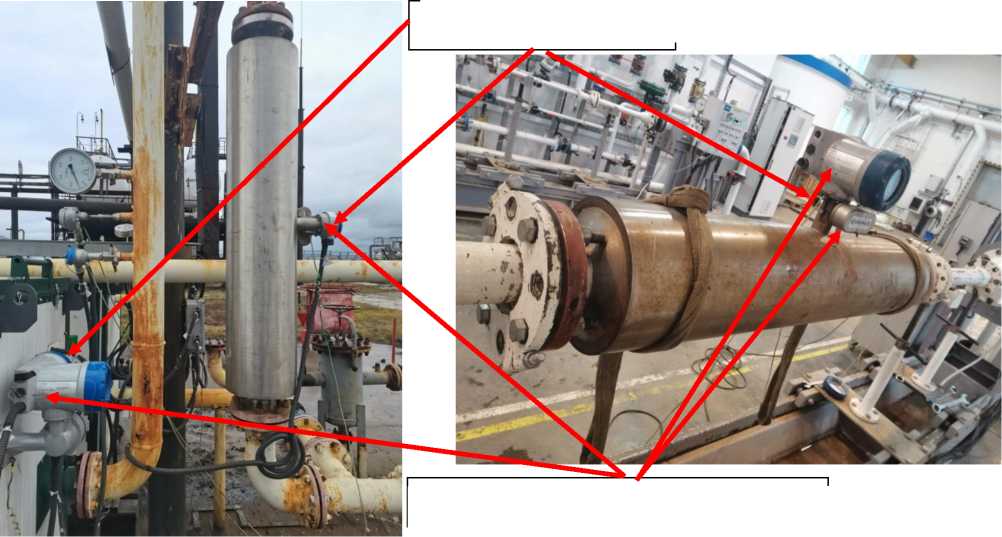

Общий вид счетчиков-расходомеров, схема пломбировки от несанкционированного доступа и места нанесения заводских номеров представлены на рисунке 1.
Места установки пломб
Места нанесения заводских номеров
Рисунок 1 - Общий вид расходомеров, схема пломбировки от несанкционированного доступа и
места нанесения заводских номеров
Знак поверки наносится на пломбы, установленные в соответствии с рисунком 1.
В расходомерах применяется встроенное программное обеспечение (ПО).
Настройка и конфигурирование расходомеров осуществляется через меню жидкокристаллического дисплея измерительного преобразователя, либо с помощью сервисного программного обеспечения.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Т а б л и ц а 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер) ПО | 3.0.5 |
| Цифровой идентификатор ПО | _ |
Т а б л и ц а 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расхода жидкости, т/ч | от 10 до 140 |
| Пределы допускаемой относительной погрешности измерений массы и массового расхода жидкости, % | ±0,25 |
Т а б л и ц а 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | нефть |
| Исполнение | Т80 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Условный диаметр Ду, мм | 80 |
| Характеристики измеряемой среды: | |
| - давление избыточное измеряемой среды, МПа, не более | 1,0 |
| - температура измеряемой среды, °С | от 0 до +50 |
| - плотность обезвоженной дегазированной нефтегазоводяной | |
| смеси, приведенная к стандартным условиям, кг/м3 | от 800 до 900 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 100 до 230 |
| - напряжение постоянного тока, В | от 9 до 31 |
| Габаритные размеры, мм, не более: | |
| - высота | 1468 |
| - ширина | 534 |
| - длина | 274 |
| Температура окружающей среды, °С | |
| - для компактной версии | от -40 до +60 |
| - для разнесенной версии | от -40 до +65 |
наносится на титульные листы формуляров расходомеров типографским способом.
Т а б л и ц а 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер-счетчик массовый | OPTIMASS 7300 | 1 шт. |
| Формуляр | _ | 1 шт. |
| OPTIMASS. Руководство по монтажу и эксплуатации | _ | 1 экз. |
приведены в пункте 1.1 «Назначение приборов» руководства по монтажу и эксплуатации.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
