| Номер в госреестре | 91486-24 |
| Наименование СИ | Система измерений количества и показателей качества нефтепродуктов АО "Таймырская топливная компания", нефтебаза "Песчанка" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Нефтепромавтоматика" (ООО "Нефтепромавтоматика"), г. Уфа |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефтепродуктов АО «Таймырская топливная компания», нефтебаза «Песчанка» (далее - СИКНП), предназначена для автоматизированных измерений массы нефтепродуктов (дизельного топлива, бензина автомобтльного, топлива авиационного).
Принцип действия СИКНП основан на использовании прямого метода динамических измерений массы нефтепродуктов с помощью счетчиков - расходомеров массовых Micro Motion (далее по тексту - СРМ) и системы обработки информации на базе контроллера измерительного FloBoss S600+ (далее по тексту - СОИ). Выходные электрические сигналы измерительных преобразователей СРМ поступают на соответствующие входы СОИ, которая преобразует их и вычисляет массу нефтепродуктов по реализованному в ней алгоритму.
СИКНП представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКНП осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКНП и эксплуатационными документами на ее компоненты.
Конструктивно СИКНП состоит из следующих составных частей:
- блок фильтров-газоотделителей (БФ);
- блок измерительных линий (БИЛ);
- узел подключения поверочной установки;
- узел плотномера;
- система сбора и обработки информации с функцией «горячего» резервирования (СОИ)
- система распределения электроэнергии.
БФ предназначен для очистки нефтепродуктов, поступающих в СИКНП, от механических примесей.
БИЛ состоит из одной основной и одной резервной линий. На каждой линии установлены преобразователи температуры и давления, а также запорная арматура для переключения между основным, резервным массомером и байпас линией.
Узел подключения размещается между блоками фильтров газоотделителей и измерительных линий.
Узел плотномера предназначен для измерения плотности нефтепродукти, и реализован как переносное устройство.
Состоит из электронасосного агрегата, плотномера, датчиков температуры и давления, а также вихревого расходомера смонитрованных на учатске трубопровода.
Система обработки информации (СОИ) предназначена для сбора и обработки сигналов, поступающих от первичных преобразователей, рачета требуемых значений, формирование протоколов, и реализована в составе комплекса аппаратных средств, установленного в операторной. СОИ состоит из:
- шкаф СОИ (комплектное устройство управления, включающее в себя силовые коммутационные аппараты, устройства защиты, преобразователи,
программируемые логические контроллеры и пр. выполены ввиде
обособленного изделия в металлическом корпусе);
- АРМ оператора СИКНП.
АРМ оператора СИКНП расположен в помещении операторной. АРМ укомплектован соответствующим программным обеспечением, мониторами, клавиатурой, манипуляторами «мышь» и принтером. АРМ предназначен для отображения на мониторе мнемосхемы СИКНП, текущих технологических и качественных параметров нефтепродукта (давление, расход, температура, плотность), измеренных и вычисленных СОИ, архивной информации, формирования отчетных документов и вывода их на печать.
В состав СИКНП входят следующие средства измерений (СИ) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №)), приведенные в таблице 1.
Т а б л и ц а 1 - Состав СИКНП
| Наименование СИ | Рег. № |
| Счетчики-расходомеры массовые Micro Motion CMFHC2M | 45115-16 |
| Датчики температуры Rosemount 644 | 63889-16 |
| Датчики давления Метран 150TGR | 32854-13 |
| Контроллеры измерительные FloBoss S600+ | 64224-16 |
| Плотномер ПЛОТ-3 | 20270-12 |
| Расходомер-счетчик вихревой Элемер-РВ | 77797-20 |
| Датчики давления Метран 150CDR | 32854-13 |
| Манометры МТ-100 | 23991-15 |
В состав СИКНП входят показывающие СИ давления и температуры, применяемые для контроля технологических режимов работы СИКНП.
СИКНП обеспечивает выполнение следующих функций:
- автоматическое измерение массового расхода нефтепродуктов в рабочем диапазоне (т/ч);
- автоматическое измерение массы нефтепродуктов в рабочем диапазоне расхода (т);
- автоматическое измерение температуры (°С) и давления (МПа) нефтепродуктов;
- поверка и контроль (МХ) СРМ по поверочной установке;
- регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефтепродуктов;
- защита информации от несанкционированного доступа.
Заводской номер № 001 в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильд-табличку технологического блока СИКНП.
Нанесение знака поверки на СИКНП не предусмотрено.

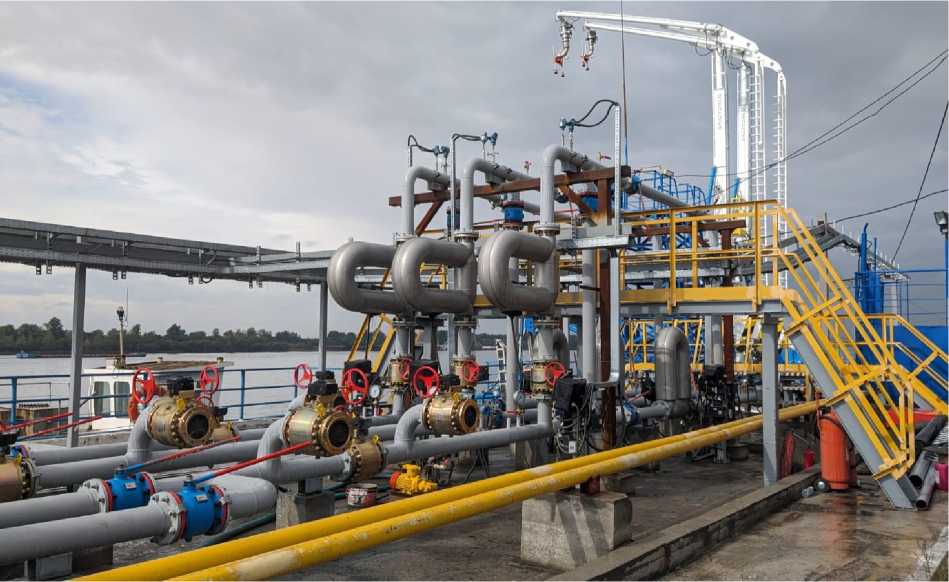

Рисунок 1 - Общий вид СИКНП
СИКНП реализовано в ИВК и в АРМ оператора. Идентификационные данные программного обеспечения (ПО) СИКНП приведены в таблице 2.
ПО СИКНП защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров, путем ввода логина и пароля, ведения журнала событий, доступного только для чтения.
Т а б л и ц а 2 - Идентификационные данные контроллера измерительного FloBoss модели S600+
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LinuxBinary.app |
| Номер версии (идентификационный номер) ПО | 06.25 |
| Цифровой идентификатор ПО | 0x1990 |
| Т а б л и ц а 3 - Идентификационные данные АРМ | оператора СИКНП |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | NPA ARM |
| Номер версии (идентификационный номер) ПО | не ниже v0.1 |
| Цифровой идентификатор ПО | 5B6717D4CAB691C3E904FB40D94CF2CB |
Уровень защиты ПО СИКНП «средний» в соответствии с Р 50.2.077-2014.
Т а б л и ц а 4 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение |
| Расход измеряемой среды: - минимальный, т/ч - максимальный, т/ч | 36,25 380,25 |
| Давление нефтепродуктов: - минимальное допустимое, МПа - максимальное допустимое, МПа | 0,15 0,45 |
| Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, % | ±0,25 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22, 380±38 50±0,4 |
| Условия эксплуатации: - температура окружающего воздуха, °С - помещение операторной, °С - атмосферное давление, кПа | от - 40 до + 50 от + 18 до + 25 100±5 |
| Режим работы СИКНП | непрерывный |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч | 20000 |
продолжение таблицы 4
| Показатели измеряемой среды | |||
| Наименование показателя | Значение | ||
| АБ 1) | ДТ 2) | АТ3 | |
| плотность при 15 °С, кг/м3 | от 725 до 780 | от 800 до 840 | не менее 780 |
| Температура, °С | от - 50 до + 50 | от - 50 до + 50 | от - 50 до + 50 |
| Давление насыщенных паров, кПа | от 45 до 100 | от 1,3 до 1,7 | - |
| Кинематическая вязкость, мм2/с: при 20 °С при 40 °С | от 0,5 до 0,7 | от 1,2 до 4,0 | не менее 1,3 |
| Примечания: 1) - бензин автомобильный (Регуляр-92, Премиум-95) по ГОСТ Р 51105-2020 2) - топливо дизельное «ЕВРО» по ГОСТ Р 52368-2005 (ЕН 590:2009) 3) - топливо авиационное ТС-1 по ГОСТ 10227-86 | |||
наносится на титульный лист инструкции по эксплуатации СИКНП типографским способом.
Т а б л и ц а 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Система измерений количества и показателей качества нефтепродуктов АО «Таймырская топливная компания», нефтебаза «Песчанка» | - | 1 |
| Инструкция по эксплуатации | - | 1 |
| Методика поверки | - | 1 |
приведены в документе МН 1201-2023 «ГСИ. Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов нефтебаза «Песчанка» АО «ТТК», ФР.1.29.2023.46818.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
