| Номер в госреестре | 91492-24 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НАМИ-35 УХЛ1 |
| Изготовитель | Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия"), Московская обл., г. Раменское |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НАМИ-35 УХЛ1 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы напряжения представляют собой цельносварной стальной бак, заполненный трансформаторным маслом, в который помещена активная часть.
Активная часть трансформаторов напряжения состоит из трехфазного трехстержневого трансформатора прямой последовательности и однофазного трансформатора нулевой последовательности. Магнитопровод трансформатора прямой последовательности изготовлен из пластин холоднокатаной электротехнической стали, а магнитопровод трансформатора нулевой последовательности - из пластин конструкционной стали. Выводы А, В, С, первичной обмотки расположены сверху на крышке бака. Вывод Х первичной обмотки, выводы вторичных обмоток расположены на задней стенке трансформатора напряжения.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НАМИ-35 УХЛ1 зав. № 275, 293.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

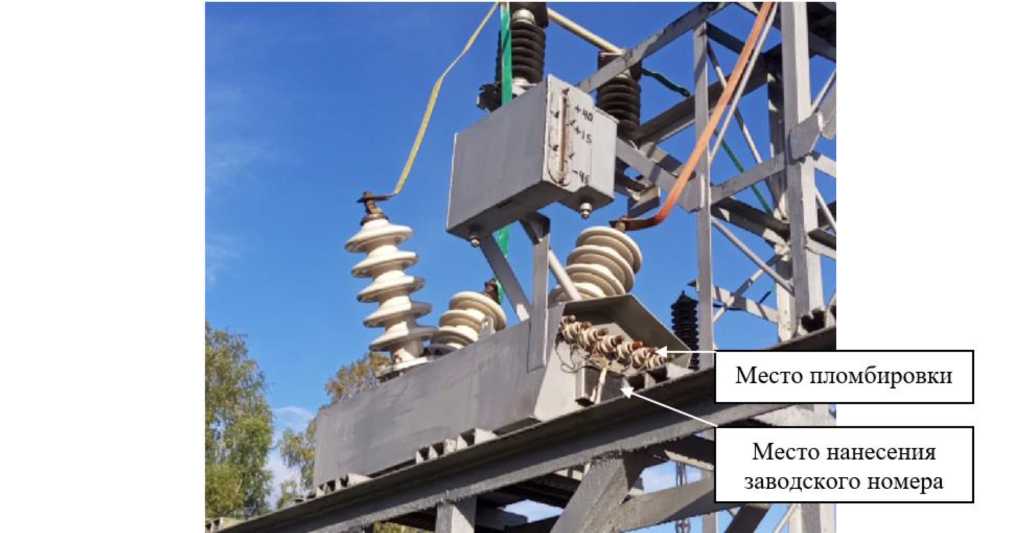

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Место пломбировки
Место нанесения заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 275, 293 | |
| Номинальное напряжение первичной обмотки и^ом, кВ | 35 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 |
| Номинальная мощность основной вторичной обмотки, В^А | 360 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -60 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НАМИ-35 УХЛ1 | 1 шт. |
| Паспорт | НАМИ-35 УХЛ1 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
