| Номер в госреестре | 91496-24 |
| Наименование СИ | Расходомеры ультразвуковые с накладными излучателями |
| Обозначение типа СИ | АКРОН-01м |
| Изготовитель | Общество с ограниченной ответственностью "ПНП СИГНУР" (ООО "ПНП СИГНУР"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 05.03.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры ультразвуковые с накладными излучателями АКРОН-01 м (далее -расходомеры) предназначены для измерений объемного расхода и суммарного (интегрального) объема (количества) звукопроводящих жидкостей, в том числе сточных вод, протекающих в напорных трубопроводах.
Принцип действия расходомера основан на измерении разности времени распространения ультразвуковых колебаний, пересекающих поток контролируемой среды под углом к оси трубопровода в двух противоположных направлениях: по потоку и против потока.
Расходомеры применяются для учетных операций на водопроводных и канализационных сетях, на промышленных предприятиях.
Расходомеры выпускаются в двух исполнениях:
- АКРОН-01 м-1 - (стационарное исполнение для контроля и учета) включает в себя первичный преобразователь НН-1 и электронный блок БЭ-1м, соединенные кабелем;
- АКРОН-01м-2 - (портативное исполнение для аудита) включает в себя первичный преобразователь ПП-1, блок электронный БЭ-2м со встроенной аккумуляторной батареей, сетевой адаптер и ультразвуковой преобразователь УЗН толщиномера, соединенные кабелем.
НН-1 состоит из двух ультразвуковых излучателей и устройства крепления их на трубопроводе. Ультразвуковые излучатели-приемники предназначены для преобразования подводимых к ним электрических сигналов в акустические колебания. Основой излучателя-приемника является пьезокерамический элемент, работающий на одной из резонансных частот.
Электронные блоки БЭ-1м и БЭ-2м предназначены для преобразования разности времен распространения акустических колебаний в контролируемой среде в показания дисплея.
На жидкокристаллическом дисплее может отображаться следующая информация:
- значение объемного расхода жидкости, м3;
- значение суммарного (интегрального) объема (количества) жидкости, протекающего в прямом и обратном направлении, м3;
- значение скорости потока жидкости, м/с;
- время работы прибора, ч;
- даты и времени;
- содержимое архивов;
- параметры трубопровода;
- тип контролируемой жидкости (холодная или горячая вода, мазут, сточные воды и т.д.);
- индикация настройки акустического канала при монтаже;
- диагностические сообщения.
На дисплее расходомера с БЭ-2м может также отображаться значение толщины стенки трубопровода.
Расходомер может иметь токовый выход с выходными сигналами 0-5; 0-20 и 4-20 мА, пропорциональными измеряемому объемному расходу, релейный выход (сухие контакты реле) или импульсный выход с нормированным "весом" импульса, возможность вывода информации на компьютер через встроенный интерфейс USB, RS-232 или RS-485, а также возможность подключения к GSM/GPRS-модему для беспроводной передачи информации.

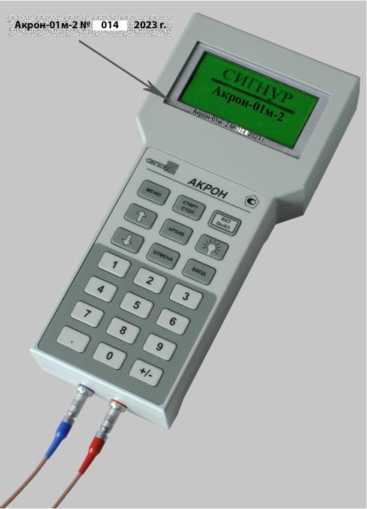

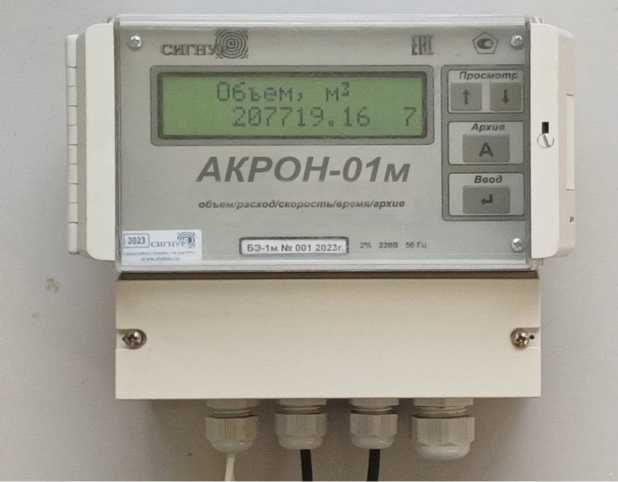

Рисунок 2 - блок электронный БЭ-1м Рисунок 3 - блок электронный БЭ-
(стационарное исполнение для контроля и учета) 2м (портативное исполнение для
аудита)
Рисунок 1 - первичный преобразователь ПП-1
Места пломбировки от несанкционированного доступа и место размещения наклеек указаны на рисунке 4.
Ламинированный шильдик с серийным номером (в цифровом формате) блока электронного БЭ-1м и БЭ-2м и годом выпуска прибора расположен на лицевой панели за стеклом. Ламинирование обеспечивает сохранность надписи в процессе эксплуатации.
Место установки шильдиков и их размеры указаны на рис. 4.

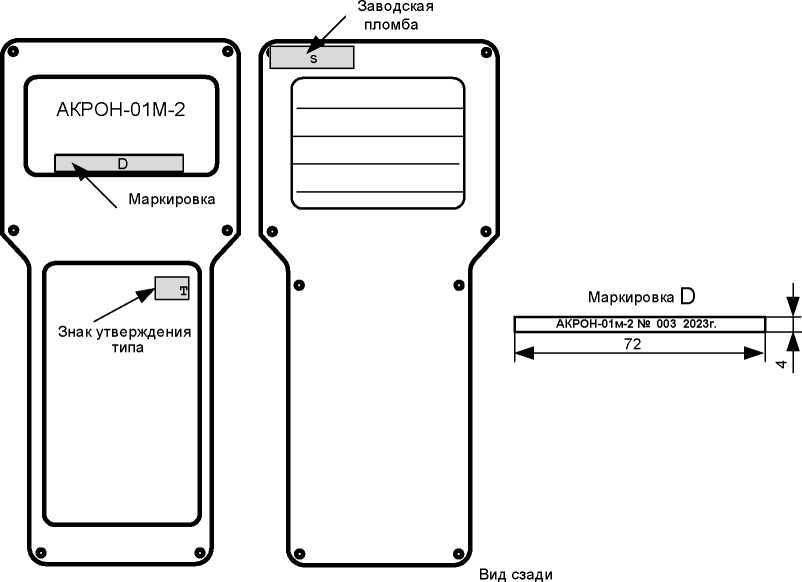

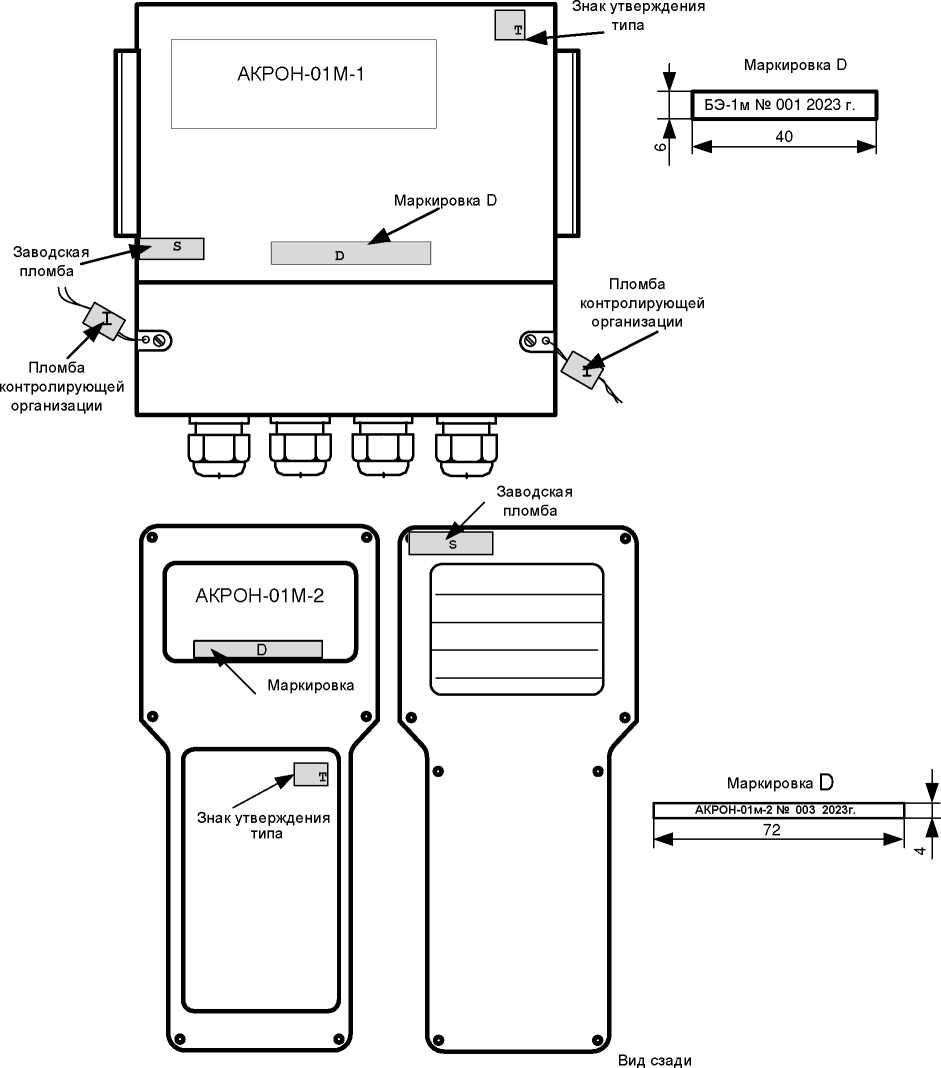

Рисунок 4 - Места пломбировки от несанкционированного доступа и место размещения наклеек Т - место размещения знака утверждения типа;
D - маркировка - [зав. номер]; год выпуска
S - заводские пломбы;
I - пломбы контролирующей организации.
В расходомере применяется программное обеспечение (ПО) AKR1M-1(2)-2023, которое осуществляет преобразование измеренной разности времени распространения ультразвуковых колебаний, пересекающих поток контролируемой среды под углом к оси трубопровода в двух противоположных направлениях: по потоку и против потока в скорость потока жидкости и затем в объемный расход и суммарный (интегральный) объем (количество), а также обеспечивает связь прибора с компьютером и с оператором и ввод настроечных параметров и поправочных коэффициентов.
От несанкционированного изменения ПО защищено четырехзначным кодом доступа, индивидуальным для каждого прибора.
Доступ к кнопке, разрешающей изменение параметров трубопровода, закрыт пломбой проверяющей организации.
Доступ к ПО через интерфейс невозможен. По интерфейсу возможен только вывод архивной информации и измеренных значений объемного расхода и суммарного объема.
Идентификационные данные программного обеспечения приведены в таблицах 1.1. и 1.2.
Таблица 1.1.
| Идентификационные данные (признаки) | Значение |
| Идентификатор ПО для АКРОН-01 м-1 | AKR1M-1-2023 |
| Идентификационное наименование ПО | АМ-1 |
| Номер версии (идентификационный номер) ПО | А1(1 2023) |
| Цифровой идентификатор ПО | 52С3 |
Таблица 1.2.
| Идентификационные данные (признаки) | Значение |
| Идентификатор ПО для АКРОН-01 м-2 | AKR1M-2-2023 |
| Идентификационное наименование ПО | АМ-2 |
| Номер версии (идентификационный номер) ПО | А2(2 2023) |
| Цифровой идентификатор ПО | 7А82 |
Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение |
| Диаметр условного прохода, Dy, мм | от 40 до 2000 |
| Верхние пределы измеряемых расходов, Q, м3/ч | от 8 до 40000 |
| Соотношение расходов минимального к максимальному | 1:50 |
| Пределы допускаемой основной приведенной погрешности измерения объемного расхода в пределах от 2 до 100 % диапазона измеряемых расходов, % | ±1,5 |
| Пределы допускаемой основной приведенной погрешности измерения объемного расхода в пределах от 2 до 100 % диапазона измеряемых расходов при имитационной поверке, % | ±2,0 |
| Пределы допускаемой основной относительной погрешности измерения суммарного (интегрального) объема (количества) в пределах от 2 до 100 % диапазона измеряемых расходов, % * | ±2,0 |
| Пределы допускаемой основной относительной погрешности измерения суммарного (интегрального) объема (количества) в пределах от 2 до 100 % диапазона измеряемых расходов при имитационной поверке не превышают, % * | ±2,5 |
| Дополнительная погрешность при измерении объемного расхода и суммарного (интегрального) объема (количества) в пределах от 2 до 100 % диапазона измеряемых расходов от уменьшения длин прямолинейных участков относительно своих номинальных величин H=10Dу и h= 5Dу, на каждый 1 Dу, % | ±0,4 |
| Выходные сигналы: для АКРОН-01м-1: - токовый выход, мА - импульсный ("вес" импульса), м3, или релейный выход - интерфейс для АКРОН-01м-2: - интерфейс | от 0 до 5; от 0 до 20; от 4 до 20 от 0,01 до 100 сухой контакт USB, RS-232 или RS-485 USB |
| Диапазон температуры контролируемой среды, °С | от -10 до +70 (до +120 по спецзаказу) |
| Диапазон температуры окружающего воздуха, °С: - для ПП-1 - для БЭ-1м и БЭ-2м | от -40 до +70 от -20 до +50 |
| Электропитание: - БЭ-1м от сети переменного тока частотой (50±1) Гц напряжением, В - потребляемая мощность не более, В •А - БЭ-1м от сети постоянного тока напряжением, В - потребляемая мощность, Вт, не более - БЭ-2м от внутренней аккумуляторной батареи, В - потребляемая мощность, Вт, не более или сетевого адаптера с выходным напряжением постоянного тока, В - потребляемая мощность, Вт, не более | 220-33 10 |
| 12-24 6 | |
| от 4,1 до 6 1 9 ±0,5 3,5 | |
| Длина линии связи, м, не более: - между ПП-1 и БЭ-1 м - между ПП-1 и БЭ-2м | 50 (до 100 по спецзаказу) 4 (до 20 по спецзаказу) |
| Степень защиты от воздействия окружающей среды по ГОСТ 14254-2015: - ПП-1 - БЭ-1м, БЭ-2м | IP67 IP65 |
| Масса, кг, не более: - ПП-1 (без устройства крепления на трубопроводе) - БЭ-1м - БЭ-2м | 0,7 1,5 0,7 |
| Габаритные размеры, мм, не более: - БЭ-1м - БЭ-2м | 190х190х103 224х106х60 |
| Время наработки на отказ не менее, ч | 84000 |
| Средний срок службы, лет | 8 |
| *) - при длине прямолинейного участка трубопровода не менее Н=10Dу - до места установки ПП-1 и не менее h = 5 Dу - после места установки ПП-1 |
наносится на переднюю панель БЭ по технологии изготовителя, на титульный лист паспорта и руководства по эксплуатации - типографским способом.
Таблица 3.1
| Наименование | Обозначение | Количество | Примечание |
| Расходомер ультразвуковой с накладными излучателями в составе: - первичный преобразователь - электронный блок | АКРОН-01 м-1 ПП-1 БЭ-1м | 1 шт. | |
| Блок токового выхода (0 - 5); (0 - 20); (4 - 20) мА , встроенный | АЦПР.407154.016 | 1 шт. | по заказу |
| Блок импульсного или релейного выхода, встроенный | АЦПР.407154.016 | 1 шт. | по заказу |
| Блок связи с компьютером USB, RS232 или RS-485, встроенный | АЦПР.407154.016 | 1 шт. | по заказу |
| Паспорт | АЦПР.407154.016 ПС | 1 экз. | |
| Руководство по эксплуатации | АЦПР.407154.016 РЭ | 1 экз. | Допускается поставка в один адрес 1 экз. на 5 расходомеров |
Таблица 3.2
| Наименование | Обозначение | Количество | Примечание |
| Расходомер ультразвуковой с накладными излучателями в составе: - первичный преобразователь - электронный блок | АКРОН-01 м-2 ПП-1 БЭ-2м | 1 шт. | уложены в ложемент |
| Звукопроводящая смазка для ПП-1 | 1 шт. | ШРУС, литол | |
| Преобразователь толщиномера УЗП-112-5.0-12/2-Б-002 | ТУ 25-7761.008-98 | 1 шт. | |
| Чемодан | 1 шт. | с ложементом | |
| Паспорт | АЦПР.407154.016 ПС | 1 экз. | |
| Руководство по эксплуатации | АЦПР.407154.016 РЭ | 1 экз. |
Изложены в руководстве по эксплуатации АЦПР.407154.016 РЭ (гл. 9-19)
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статистических измерениях, массового и объемного расходов жидкости»;
ТУ 4213-016-18623641-23 Расходомеры ультразвуковые с накладными излучателями АКРОН-01м. Технические условия.
| Зарегистрировано поверок | 146 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
