| Номер в госреестре | 91497-24 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | EOF 36 |
| Изготовитель | "PFIFFNER Messwandler AG", Швейцария |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения EOF 36 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте без существенных потерь мощности. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.

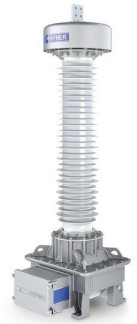

Трансформаторы представляют собой один блок, состоящий из активной части (магнитопровода с обмотками), установленный на основании. На активную часть надета фарфоровая покрышка. Обмотки изолированы бумажно-масляной изоляцией и помещены в металлический корпус в основании трансформатора, заполненный маслом. Сверху фарфоровой изоляции расположена головка из легированного алюминия с маслорасширитерем и масляным затвором. Трансформаторы имеют одну первичную обмотку и три вторичные обмотки. Вторичный выход первичной обмотки и выводы вторичных обмоток находятся в клеммной коробке, помещенной внизу на баке трансформатора.
К трансформаторам данного типа относятся трансформаторы напряжения EOF 36 с зав. №№ 2007.1302.01/1, 2007.1302.01/2, 2007.1302.01/3.
Заводской номер нанесен на маркировочную табличку любым технологическим в виде цифрового кода.
Общий вид трансформаторов с указанием места нанесения места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки и знака утверждения типа на приборы в обязательном порядке не предусмотрено.

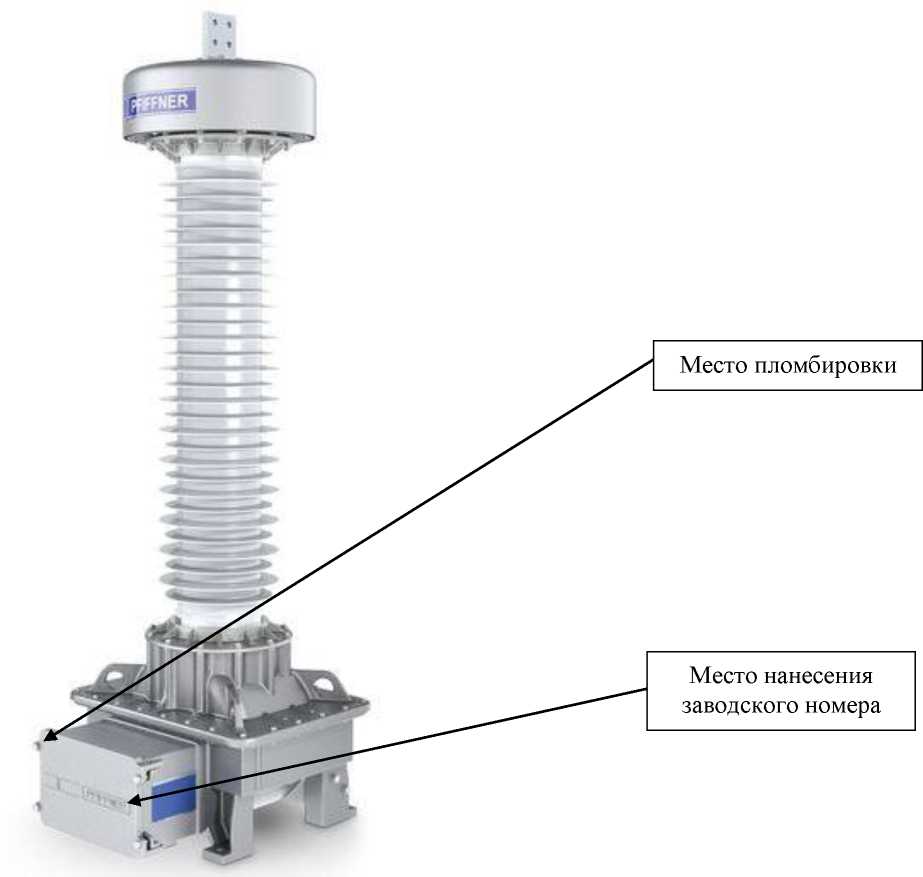

Рисунок 1 - Общий вид трансформаторов с указанием места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение напряжения первичной обмотки, кВ, | 35/^3 |
| Номинальное напряжение основных вторичных обмоток, В | 100/\3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100 |
| Классы точности основных вторичных обмоток для измерений по ГОСТ 19832015 | 0,2 0,5 |
Продолжение таблицы 1
| Номинальная мощность основных вторичных обмоток для измерений при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А - для класса точности 0,2 по ГОСТ 1983-2015 - для класса точности 0,5 по ГОСТ 1983-2015 | 200 300 |
| Классы точности дополнительной вторичной обмотки по ГОСТ 1983-2015 | 1; 3 |
| Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А - для класса точности 1 по ГОСТ 1983-2015 - для класса точности 3 по ГОСТ 1983-2015 | 600 1200 |
| Номинальная частота напряжения сети, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | 370x917x361 |
| Масса, кг, не более | 115 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -50 до +50 до 75 от 86,0 до 106,7 |
наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Трансформатор напряжения EOF 36 | - | 1 |
| Паспорт | - | 1 |
приведены в разделе «Методы измерений» паспорта трансформатора
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
