| Номер в госреестре | 91505-24 |
| Наименование СИ | Преобразователи угловых перемещений |
| Обозначение типа СИ | ЛИР-СИ-158 |
| Изготовитель | Открытое акционерное общество "Специальное конструкторское бюро станочных информационно-измерительных систем с опытным производством" (ОАО "СКБ ИС"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 05.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи угловых перемещений ЛИР-СИ-158 (далее - преобразователи) предназначены для измерений угловых перемещений валов различных устройств и механизмов.
Принцип действия преобразователей основан на эффекте периодической модуляции потока оптического излучения двумя установленными с зазором растровыми шкалами, одна из которых перемещается, а вторая неподвижна, и последующего оптико-электронного преобразования модулированного излучения в электрические сигналы как периодические функции перемещения подвижной шкалы.
Преобразователи состоят из последовательно установленных и оптически сопряженных осветителя, измерительной шкалы, выполненной в виде кольцевой дорожки радиальных штрихов, индикаторной шкалы, выполненной в виде нескольких групп радиальных штрихов, и фотоприемников, установленных в свою очередь за группами штрихов индикаторной шкалы. При этом измерительная шкала жестко закреплена на роторе шпиндельного узла, а осветитель, индикаторная шкала и фотоприемники жестко закреплены на статоре шпиндельного узла.
Фотоприемники подключены к электронной плате, установленной на статоре.
Указанные элементы преобразователя размещены под цилиндрической крышкой, образующей корпус преобразователя и закрепленной на статоре шпиндельного узла.
Статор шпиндельного узла имеет присоединительный фланец круглой или квадратной формы с центрирующим пояском цилиндрической формы. Ротор шпиндельного узла имеет выходной присоединительный вал (далее - вал).
Вариант соединения преобразователя с контролируемым объектом: фланец
преобразователя жестко соединяется со статором объекта, вал преобразователя соединяется с ротором объекта с помощью муфты ротора.
Преобразователи работают следующим образом: поток оптического излучения от осветителя проходит через оптически сопряженные измерительную и индикаторную шкалы и попадает на фотоприемники. При повороте (угловом перемещении) ротора преобразователя измерительная шкала поворачивается, и излучение модулируется по периодическому закону как функция углового положения измерительной шкалы относительно индикаторной с периодом, равным шагу измерительной шкалы. Модулированное излучение регистрируется фотоприемниками, с которых снимаются синусоидальные квадратурные (сдвинутые на четверть периода друг относительно друга) электрические сигналы, число периодов которых пропорционально величине углового перемещения, а порядок следования определяется направлением перемещения. При этом сдвиг сигналов на четверть периода друг относительно друга обеспечивается за счет того, что группы радиальных штрихов индикаторной шкалы последовательно сдвинуты по фазе относительно штрихов измерительной шкалы, соответственно, на четверть периода. Далее синусоидальные квадратурные сигналы преобразуются с помощью встроенной электроники в выходные прямоугольные квадратурные сигналы форматов TTL либо HTL. Преобразование сигнала может включать кратное деление периода сигнала для повышения разрешающей способности преобразователя.
Выходные прямоугольные квадратурные сигналы преобразователя предназначены для передачи на внешние приемные устройства для извлечения, обработки, индикации и дальнейшего использования информации об измеряемой величине.
Требования к внешним приемным устройствам указаны в разделах 2.2 и 9.8 документа «Преобразователи угловых перемещений ЛИР-СИ-158. Руководство по эксплуатации» ВЕРУ.401264.212РЭ (ЛИР-СИ-158.000РЭ).
В качестве внешних приемных устройств могут быть использованы, например, устройства цифровой индикации ЛИР-510, ЛИР-510М, ЛИР-511, ЛИР-512 и т.п. производства ОАО «СКБ ИС».
Преобразователи выпускаются в различных исполнениях, отличающимися между собой следующим:
- конструкцией и размерами фланца, размерами вала, местом вывода кабеля, моментом инерции ротора, допускаемой нагрузкой на вал, массой (далее - конструктивное исполнение);
- напряжением питания;
- числом периодов выходных сигналов за один оборот вала;
- пределами допускаемой абсолютной погрешности измерений.
Структура обозначения возможных исполнений преобразователей выглядит следующим образом: ЛИР-СИ-158-Х1-Х2-Х3-Х4-Х5-Х6-Х7-Х8(Х9), где ЛИР-СИ-158 -
обозначение типа средства измерений, Х1-Х2-Х3-Х4-Х5-Х6-Х7-Х8(Х9) - код исполнения.
Расшифровка кода возможных исполнений приведена в таблице 1.
Обозначение типа средства измерений и код исполнения (позиции Х1-Х6) наносятся на корпус преобразователя либо на, расположенную на корпусе, маркировочную наклейку методом лазерной гравировки. Нанесение знака поверки на преобразователи не предусмотрено.
Заводской номер наносится на корпус преобразователя либо на, расположенную на корпусе, маркировочную наклейку методом лазерной гравировки. Формат - цифровой код, состоящий из арабских цифр (первые две цифры соответствуют последним двум цифрам года выпуска).
Общий вид преобразователей представлен на рисунке 1.
Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.
Пломбирование преобразователей от несанкционированного доступа не предусмотрено.
Таблица 1 - Расшифровка кода возможных исполнений
| Позиция кода исполне ния | Наименование | Запись в коде | Расшифровка |
| Х1 | Конструктивное исполнение | А3 | Круглый фланец с диаметром центрирующего пояска 50h7, вал диаметром 6h6, кабель сбоку - согласно рисунку 1а |
| А4 | Круглый фланец с диаметром центрирующего пояска 50h7, вал диаметром 6h6, кабель с торца - согласно рисунку 1б | ||
| Д3 | Круглый фланец с диаметром центрирующего пояска 36f8, вал диаметром 10f6, кабель сбоку - согласно рисунку 1в | ||
| Д4 | Круглый фланец с диаметром центрирующего пояска 36f8, вал диаметром 10f6, кабель с торца - согласно рисунку 1г | ||
| Ф3 | Квадратный фланец с диаметром центрирующего пояска 32g6, вал диаметром 10g6, кабель сбоку - согласно рисунку 1д | ||
| Ф4 | Квадратный фланец с диаметром центрирующего пояска 32g6, вал диаметром 10g6, кабель с торца - согласно рисунку 1е | ||
| Х2 | Рабочий диапазон температур | Т | от -20 °С до +70 °С |
| Х3 | Номинальное число периодов выходных сигналов за один оборот вала | хххххх1) | от 500 до 250000 |
| Х4 | Напряжение питания | 05 | от 4,7 до 5,3 В |
| (10-30) | от 10 до 30 В | ||
| Х5 | Формат выходных сигналов | ПИ | Квадратурные TTL Квадратурные HTL |
| Х6 | Пределы допускаемой абсолютной погрешности измерений угловых перемещений | 5 | ±40" - для Х3 от 50000 до 250000 |
| 6 | ±200" - для Х3 от 5000 до 49999 | ||
| 7 | ±800" - для Х3 от 500 до 4999 | ||
| Х7 | Длина кабеля | 1,0 | длина кабеля в метрах (1,0 м) |
| Х8 | Кабельное окончание | Р | розетка |
| Х9 | Тип соединителя | РС10ТВ | разъём РС10ТВ |
| 1) Число содержит шесть цифр. Д заполняются нулями. | ,ля числа значащих цифр менее шести первые позиции | ||
а)
б)
в)
д)
е)

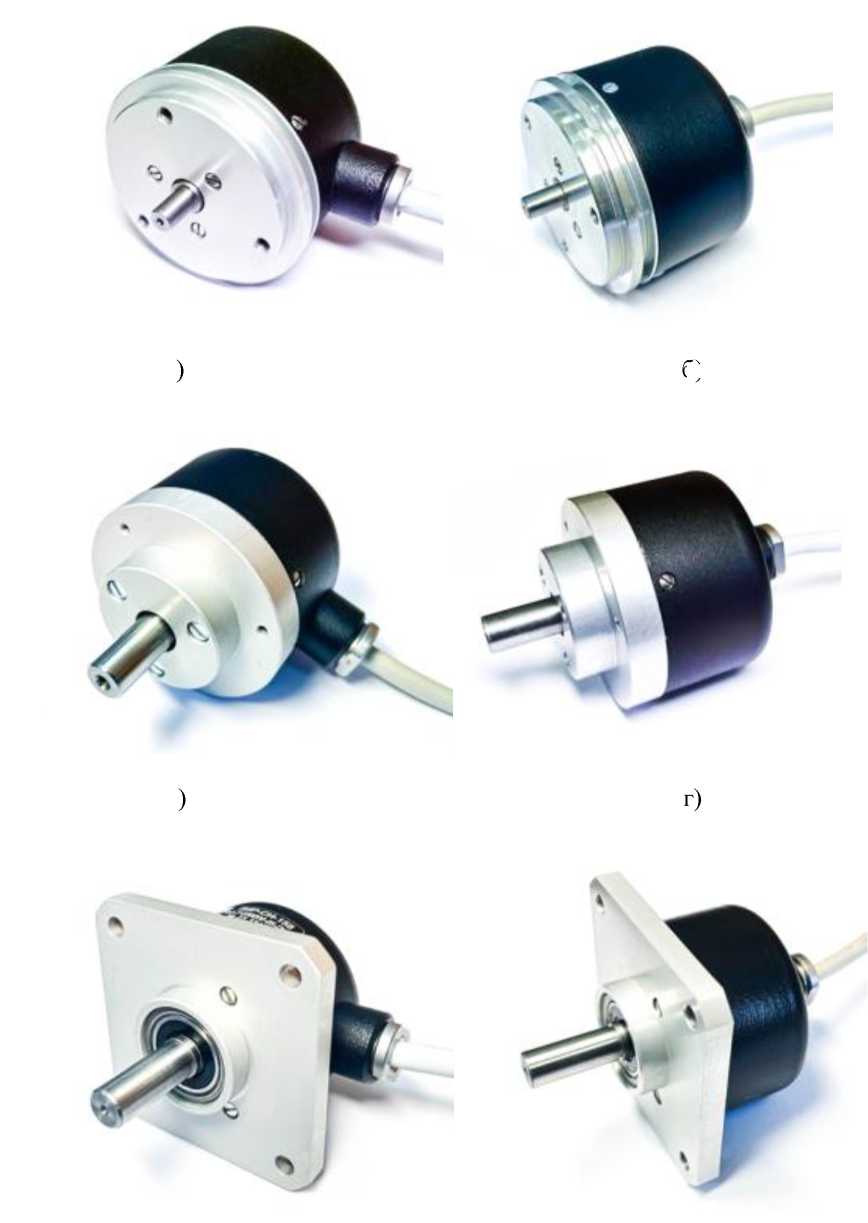

Рисунок 1 - Общий вид преобразователей угловых перемещений ЛИР-СИ-158 для конструктивных исполнений А3 (а), А4 (б), Д3 (в), Д4 (г), Ф3 (д), Ф4 (е)

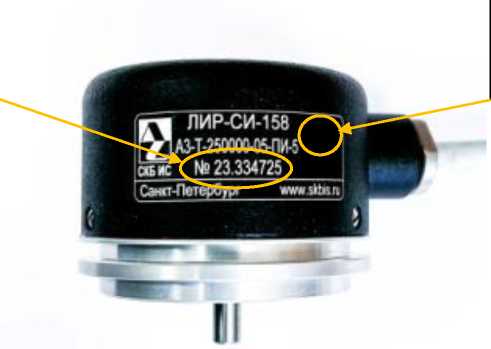

Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
Программное обеспечение отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений угловых перемещений | от 0° до 360° |
| Номинальное число периодов выходных сигналов за один оборот вала1) | от 500 до 250000 |
| Пределы допускаемой абсолютной погрешности измерений угловых перемещений2) в зависимости от номинального числа периодов выходных сигналов за один оборот вала: - от 50000 до 250000 - от 5000 до 49999 - от 500 до 4999 | ±40" ±200" ±800" |
| 1) Выбирается согласно коду исполнения. 2) Погрешность измерений угловых перемещений Аф принимается как отклонение результата измерения угла с помощью преобразователя Ф от его действительного значения Ф№,- Аф = Ф - <Й , где Ф = (324000-N/Nb)"; N - число переходов выходных прямоугольных сигналов на интервале измеряемого перемещения; Nb - номинальное число периодов выходных сигналов за один оборот вала. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Напряжение питания постоянного тока, В | от 4,7 до 5,3 от 10 до 30 |
| Диаметр вала, мм: | |
| - конструктивное исполнение А3, А4 | 6h6 |
| - конструктивное исполнение Д3, Д4 | 10f6 |
| - конструктивное исполнение Ф3, Ф4 | 10g6 |
| Габаритные размеры, без кабеля, мм, не более: - конструктивное исполнение А3: | |
| - длина | 73 |
| - ширина | 58 |
| - высота | 54 |
| - конструктивное исполнение А4: | |
| - длина | 58 |
| - ширина | 58 |
| - высота | 69 |
| - конструктивное исполнение Д3: | |
| - длина | 73 |
| - ширина | 58 |
| - высота | 71 |
| - конструктивное исполнение Д4: | |
| - длина | 58 |
| - ширина | 58 |
| - высота | 86 |
| - конструктивное исполнение Ф3: | |
| - длина | 78 |
| - ширина | 68 |
| - высота | 72 |
| - конструктивное исполнение Ф4: | |
| - длина | 68 |
| - ширина | 68 |
| - высота | 87 |
| Масса, без кабеля, кг, не более: | |
| - конструктивное исполнение А3, А4 | 0,28 |
| - конструктивное исполнение Д3, Д4 | 0,30 |
| - конструктивное исполнение Ф3, Ф4 | 0,40 |
Продолжение таблицы 3
| 1 | 2 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -20 до +70 80 (без конденсации влаги) от 84,0 до 106,7 |
наносится на титульный лист руководства по эксплуатации ВЕРУ.401264.212РЭ (ЛИР-СИ-158.000РЭ) «Преобразователи угловых перемещений ЛИР-СИ-158. Руководство по эксплуатации» типографским способом и на корпус преобразователя либо на, расположенную на корпусе, маркировочную наклейку методом лазерной гравировки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Преобразователь угловых перемещений | ЛИР-СИ- 158-Х1-Х2-Х3 -Х4-Х5-Х6-Х7-Х8(Х9) | 1 |
| Руководство по эксплуатации | ВЕРУ.401264.212РЭ (ЛИР-СИ- 158.000РЭ) | 1 |
приведены в разделе 10 “ПОРЯДОК РАБОТЫ” документа «Преобразователи угловых перемещений ЛИР-СИ-158. Руководство по эксплуатации» ВЕРУ.401264.212РЭ (ЛИР-СИ-158.000РЭ).
Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
ВЕРУ.401264.212ТУ (ЛИР-СИ-158.000ТУ) Преобразователи угловых перемещений ЛИР-СИ-158. Технические условия.
