| Номер в госреестре | 91506-24 |
| Наименование СИ | Счетчики-расходомеры массовые кориолисовые ROTAMASS RCCS39/IR |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | "Rota Yokogawa GmbH & Co.KG", Германия |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики-расходомеры массовые кориолисовые ROTAMASS RCCS39/IR (далее -счетчики-расходомеры) предназначены для измерений массового расхода, массы нефти.
Принцип действия счетчиков-расходомеров основан на использовании сил Кориолиса, действующих на поток среды, двигающейся по петле трубопровода, которая колеблется с постоянной частотой. Силы Кориолиса вызывают поперечные колебания противоположных сторон петли и, как следствие, фазовые смещения их частотных характеристик, пропорциональные массовому расходу.
Счетчики-расходомеры не имеют вращающихся частей и результаты измерений не зависят от плотности, вязкости, наличия твердых частиц и режимов течения измеряемой среды. Отклонение температуры среды от температуры калибровки может быть скомпенсировано установкой нуля, а давления среды внесением поправки пропорционально отклонению величины давления от давления калибровки.
Конструктивно счетчики-расходомеры модели «RCCS39/IR» состоят из датчика массового расхода и измерительного преобразователя ROTAMASS RCCF 31. Измерительный преобразователь ROTAMASS RCCF 31 обеспечивает обработку цифровых сигналов, поступающих с процессора датчика и регистрацию.
К счетчикам-расходомерам данного типа относятся счетчики-расходомеры модели RCCS39/IR с заводскими номерами (296341/001/01)/(296341/002/01),
(296341/001/03)/(296341/002/03), (296341/001/04)/(296341/002/04),
(296341/001/05)/(296341/002/05).
Общий вид счетчиков-расходомеров и схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2.
Заводской номер наносится на маркировочную табличку, прикрепленную к корпусу счётчиков-расходомеров, методом шелкографии.

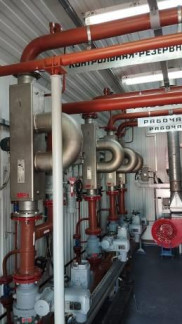

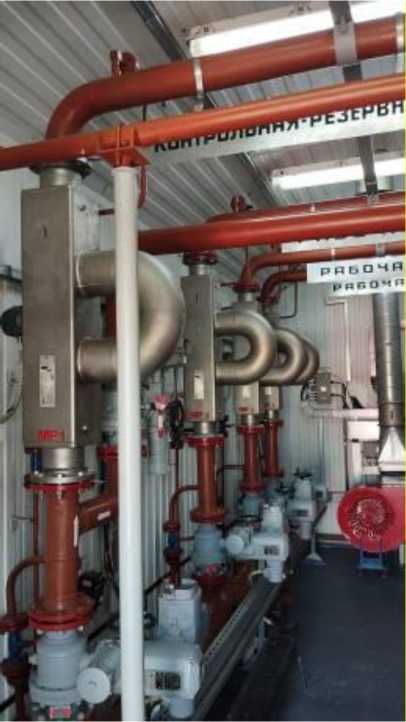

Рисунок 1 - Общий вид счетчика-расходомера

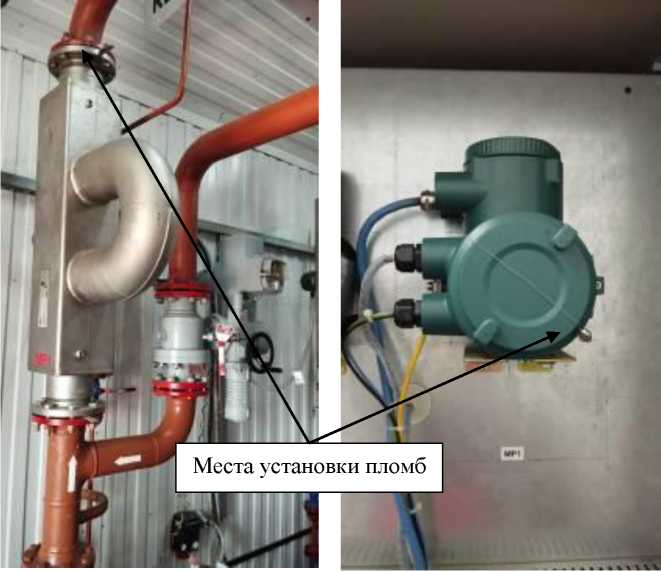

Рисунок 2 - Схема пломбировки от несанкционированного доступа
В базовых процессорах измерительного преобразователя счетчиков-расходомеров применяется встроенное программное обеспечение (далее - ПО).
ПО базового процессора реализует алгоритмы вычисления параметров потока, и отвечает за хранение конфигурационных параметров первичного измерительного преобразователя и значений сумматоров расхода. Замена ПО базового процессора может быть произведена только специалистами изготовителя. Любое изменение, вносимое изготовителем в ПО, влечет за собой изменение номера версии выпускаемого ПО.
ПО измерительного преобразователя получает информацию о параметрах потока от базового процессора по цифровому протоколу и может отображать ее на экране жидкокристаллического дисплея (ЖКД) или передавать удаленным устройствам по различным каналам связи. ПО измерительного преобразователя реализует все сервисные функции, связанные с настройкой дополнительных функций счетчика-расходомера.
Настройка и конфигурирование счетчиков-расходомеров осуществляется через меню ЖКД измерительного преобразователя.
С целью исключения возможности внесения изменений в ПО и конфигурационные параметры счётчиков-расходомеров через интерфейсы связи реализована защита от изменений конфигурации, устанавливаемая программно, с помощью меню ЖКД или сервисного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |||
| 296341/002/01 | 296341/002/03 | 296341/002/04 | 296341/002/05 | |
| Идентификационное наименование ПО | Devise id 07003598 | Devise id 07003629 | Devise id 07003625 | Devise id 07003648 |
| Номер версии (идентификационный номер) ПО | Software rew 004 | |||
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) преобразователя счетчика-расходомера | - | |||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочая среда | нефть по ГОСТ Р 518582002 |
| Диапазон измерений массового расхода нефти, т/ч | от 80,0 до 150,0 |
| Рабочий диапазон температуры нефти, °С | от +10 до +45 |
| Рабочий диапазон давления нефти, МПа, не более | 1,0 |
| Пределы допускаемой относительной погрешности измерений массы нефти (брутто) для счетчика-расходомера, используемого в качестве рабочего, в диапазоне расходов, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нефти (брутто) для счетчика-расходомера, используемого в качестве контрольно-резервного, при значении расхода в пределах рабочего диапазона, % | ±0,20 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±3 |
| Потребляемая мощность, Вт, не более | 10 |
| Габаритные размеры средства измерений, мм, не более: - высота - ширина - длина | 670 200 1100 |
| Масса, кг, не более | 88 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -50 до +80 95 от 96 до 103,7 |
| Средний срок службы, лет | 7 |
| Средняя наработка на отказ, ч | 60000 |
| Режим работы | периодический |
наносится на титульные листы паспортов счетчиков-расходомеров типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик-расходомер массовый кориолисовый ROTAMASS RCCS39/IR | — | 1 шт. |
| «Счетчик-расходомер массовый кориолисовый ROTAMASS RCCS39/IR. Паспорт» | — | 1 шт. |
приведены в разделе 2 «Описание работы» документа «Счетчик-расходомер массовый кориолисовый ROTAMASS RCCS39/IR. Паспорт».
