| Номер в госреестре | 91510-24 |
| Наименование СИ | Термометры |
| Обозначение типа СИ | UNITESS THB 2 S |
| Изготовитель | ООО "Научно-исследовательский центр "ЮНИТЕС", Республика Беларусь |
| Год регистрации | 2024 |
| Срок свидетельства | 21.07.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Гермометры UNITESS ТНВ 2 S (далее - термометр) предназначены для измерений темпера туры и огаоси тельной влажности воздуха.
Область применения: медицина, транспортная логистика, пищевая, химическая, фармацевтическая и другие отрасли промышленности.
Принцип действия термометра основан на температурной зависимости электрического сопротивления чувствительного элемента первичного преобразователя температуры и зависимости диэлектрической проницаемости влагочу вствнтельного слоя в преобразователе влажности.
Термометр выполнен в пластиковом сборном корпусе. Конструкция термометра обеспечивает вертиказьное рабочее положение и имеет элемент крепления к вертикальной ровной поверхности. На лицевой панели расположен E-link дисплей. На дисплее отображаются измеренные значения температуры и относительной влажности, интервалы между измерениями, интервалы передачи данных, предельные значения измеряемых величин, частотный диапазон и качество сигнала, индикатор заряда батареи, наименование помещения. Термометр оснащен функцией оповещения на экране устройства о выходе значений за у остановленные пределы.
В нижней части термометра находятся разъем USB Туре-С для подключения к персональному компьютеру. На задней панели находится крышка батарейного отсека. Геркон для включения режима непрерывных измерений находится под этикеткой в нижней части передней панели термометра.
Термометры изготавливают в следующих модификациях (исполнениях), которые отличаются техническими и метрологическими характеристиками: II IB 2 S (ТНВ 2 S В. ТНВ 2 S L. ТНВ 2 S BL). ТНВ 2 SC (ТНВ 2 SC L). ТНВ 2 SE (ТНВ 2 SE В. ТНВ 2 SE L. ТНВ 2 SE BL).
Термометр ITNITESS ТНВ 2 S (в версии измерения температуры и относительной влажности) может выпускаться в версии без измерения относительной влажности, обозначаемой буквой «В» (ТНВ 2 S В), в версии без радиоканала, обозначаемой буквой «I.» (ТНВ 2 S I ). в версии без радиоканала и без измерения относительной влажности, обозначаемой буквами «BL» (ТНВ 2 S BI ).
Термометр UNITESS ТНВ 2 SC (в версии только измерения температуры, с выносным датчиком) может выпускаться в версии без радиоканала, обозначаемой буквой «L» (THB2SC L).
Термометр UNITESS ТНВ 2 SE (в версии измерения температуры и относительной влажности, с наружным измерительным датчиком) может выпускаться в версии без измерения относительной влажности. обозна1г>^5иАЯ^дой «В» (11 IB 2 SE В), в версии без радиоканала, обозначаемой бу квой в версии без радио
канала и без измерения относительной влажзфзи. обозначаемой буквами «BL» (THB2SEBL).
КОПИЯ ВЕРНА
Директор М.В.Юзынюк
Дата: zw&.-ZWl X?
В термометре установлено внутреннее npoiраммное обеспечение (далее - ПО), которое позволяет управлять работой прибора: устанавливать период измерений и индикации:
выполнять установку и индикацию величин верхнего и нижнего пределов;
производить сравнение текущего значения измеренных параметров с величинами верхнего и нижнего пределов и выдачу сигналов тревоги: обеспечивать связь термометра с компьютером (далее - ПК).
Дата изготовления термометра указана в руководстве по эксплуатации и паспорте ЕФМУ 191699356.034 РЭиП. гол изготовления нанесен на маркировочную табличку термометра.

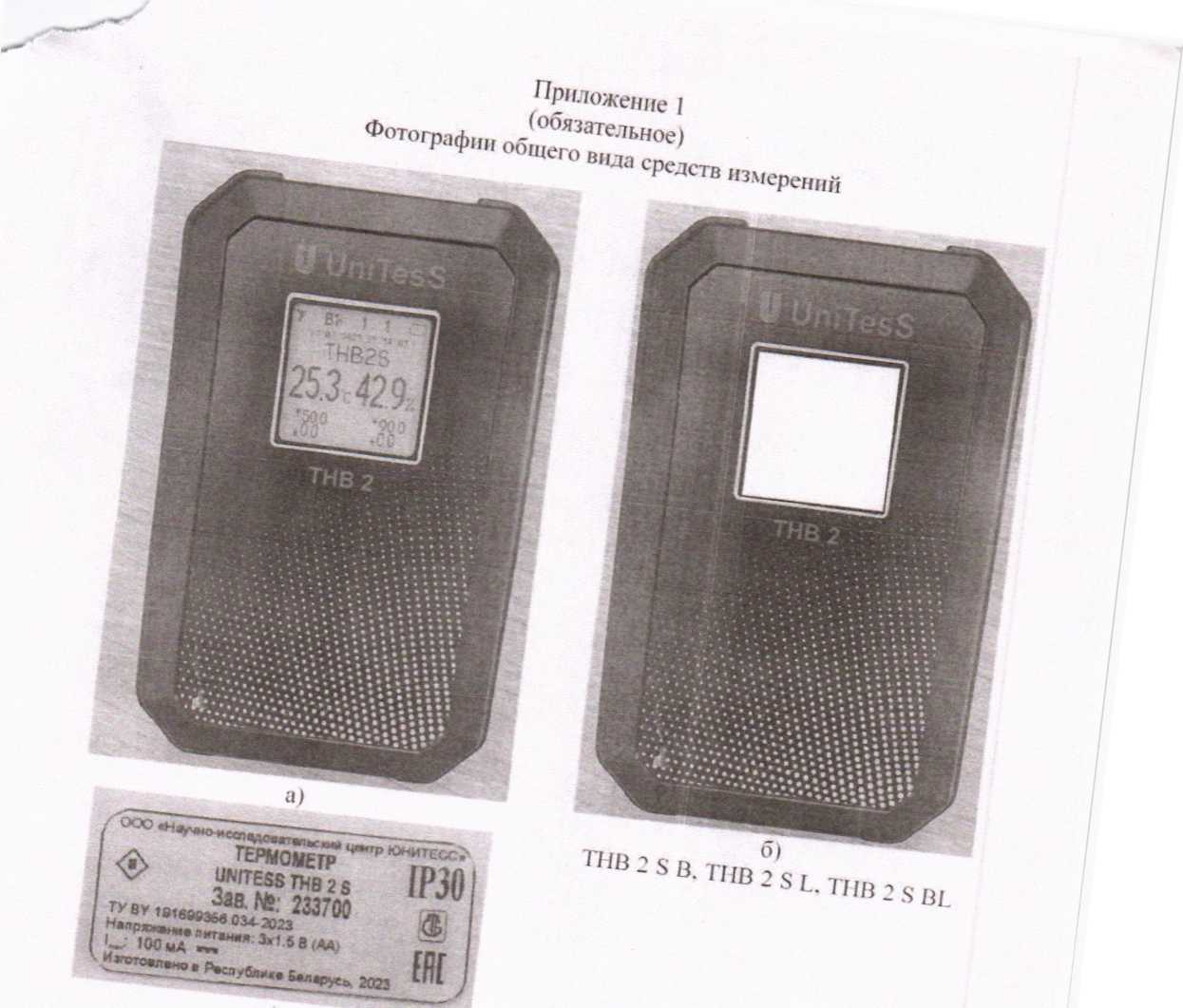

Фотографии общего вида и маркировки средств измерений представлены в приложении 1.
Схемы (рисунки) с указанием места для нанесения знака поверки средств измерений представлены в приложении 2.
Обязательные метрологические требования: представлены в таблице I. Таблица 1
| Наименование | Значение для модификации: | ||||||
| ТНВ2 S | TUB 2 SE | П1В 2 SC | |||||
| для исполнения: | |||||||
| ТНВ 2 S В | TUB 2 S L | TUB 2 S BL | THB2SE В | I1IB2SE L | П1B2SE BL | ТНВ2SC L | |
| Диапазон измерений температу ры. °C | от 0 до 50 | от минус 40 до 85 | |||||
| П ределы допускаемой абсолютной погрешности термометра при измерении температуры, °C | ±0,5 | ||||||
| Диапазон измерений относительной влажности. % | - | от 10 до 90 | от 10 до 90 | - | |||
| Пределы допускаемой абсолютной погрешности термометра при измерении относительной влажности. ° о | ±3,0 | - | - | ±3.0 | - | ||
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
| Наименование | Значение для модификации: | ||||||
| TUB 2 S | ТНВ 2 SE | THB2SC | |||||
| для исполнения: | |||||||
| TUB 2 S В | ТНВ 2 S L | THB2S BL | THB2SF В | THB2SE L | THB2SE BL | rHB2SC L | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Дискретность показаний температуры. °C | 0.1 | ||||||
| Дискретность показаний относительной влажности. °о | 0.1 | • | 0.1 | ||||
| Диапазон напряжения питания от источника постоянного тока. В | от 3.50 до 4.95 | ||||||
| Потребляемый ток в режиме «сон». мкА. не более | 50 | ||||||
| Максимальное значение потребляемого гока в режиме измерения и/или передачи информации. мА. не более | 100 | ||||||
| Габаритные размеры термометра (без учета выносного датчика), мм. не более | 127*81x40 | 142*81x40 | 127*81-40 | ||||
| Масса. I. не более | 220 | 225 | 275 | ||||
Продолжение таблицы 2
| 1 | э | 3 | 4 | 5 | 6 | 7 | 8 |
| Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 (дтяверткального положения) | 1Р30 | IP30 (IP54)* | |||||
| Условия эксплуатации: диапазон температуры окружающего воздуха. °C верхнее значение относительной влажности окружающего воздуха при температуре 20 °C. % | от 0 до 50 90 | от 0 до 50 (ог минус 40 до 85)* 90 | |||||
| * Для выносного датчика | |||||||
Таблица 3
| Наименование | Количество |
| Термометр UNITESS TUB 2 S ” | 1 |
| Элемент питания типа АА | а |
| Руководство по эксплуатации и паспорт ЕФМУ 191699356.034 РЭиП | 1 |
| Выносной датчик'' | 1 |
| У паковка(коробка) ----—1---- ........ | 1 |
| Свидетельство о поверке | 1 |
| Методика поверки МРБ MI 1.3575-2023 | 1 |
| ” 1 (оставляется в соответствии с заказом. ;*Для THB2SC и THB2SCL. Поставляется по дополнизельномх запросу. | |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа наносится на маркировочную табличку термометра и на руководство по эксплуатации и паспорт ЕФМУ 191699356.034 РЭпП.
Поверка осуществляется но МРБ Ml 1.3575-2023 «Система обеспечения единства измерении Республики Беларусь. Термометры UNITESS ТНВ 2 S. Методика поверки».
ГУ BY 191699356.034-2023 «Термометры UNITESS ТНВ 2 S. Технические условия»:
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» ( ГР ГС 020'2011);
технический регламент Республики Беларусь «Средства электросвязи. Безопасность» (ТР 2018/24 BY 1:
методика поверки:
МРБ МП.3575-2023 «Система обеспечения единства измерений Республики
Беларусь. Термометры UNITESS ТНВ 2 S. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4
Наименование, тип средств поверки_____________________
Камера для температурных и климатических йены ганий DISCOVERY DY340 ТС
j Термометр лабораторный электронный ЛТ-300
' Термогигрометр ИВА-6Б2_________________________________________________
j Камера тепла и влаги Meminert____
Термогигрометр UNITESS ТНВ 1_____________________________________________
Секундомер электронный «Интеграл С-01»________________________________________
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик термометра с требуемой точностью
Идентификация программного обеспечения: приведена в таблице 5.
Таблица 5
| Наименование ПО | 11омер версии ПО (идентификационный номер) |
| THB2S | thb2sv2.8.8ml.l* |
* Допускается применение более поздних версий ПО при условии, что метрологически | значимая часть ПО (in 1.1) остается без изменений
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и или технической документации производителя: термометры UNITESS ТНВ 2 S соответствуют
требованиям ТУ BY 191699356.034-2023. требованиям ТР ТС 020 2011. ТР 2018/24 BY.
I [роизводитсль средств измерений:
Общество с ограниченной ответственностью «Научно-исследовательский центр ЮНН ГЕСС» 220002. Республика Беларусь.
г. Минск, ул. Кропоткина. 91 А. помещение 4. каб. 2 Телсфон/факс: +375 17 378-35-28 e-mail: kmv a unitess.by
Уполномоченное юридическое лицо, проводившее испытания средств измерений метрологическую экспертиз} единичного экземпляра средств измерений Республиканское унитарное предприятие
«Белорусский государственный институт метрологии» (БелП1М)
Республика Беларусь, 220053. г. Минск, Старовиленский тракт. 93
Телефон: +375 17 374-55-01
факс: +375 17 244-99-38
e-mail: into и belgim.by 1 [риложения: 1. Фотографии общего вида средств измерении на 3 листах.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 2 листах.
Директор Бел ГН М
А.В. Казачок
й)
1 НВ 2 S
г) д)
ТНВ 2 SC L
е)
TUB 2 SC
и)
ГНВ 2 SE

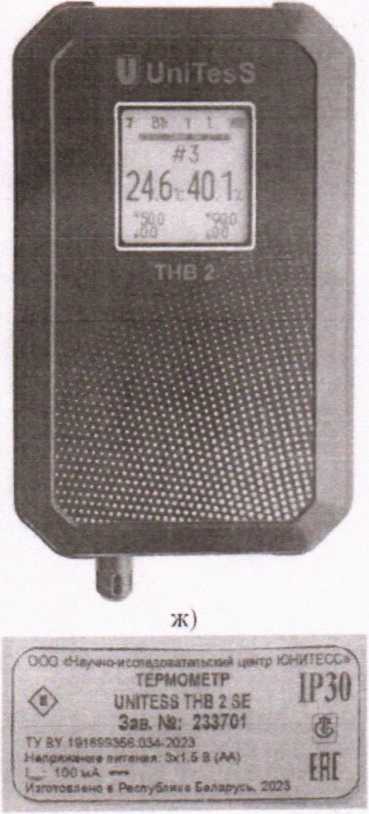

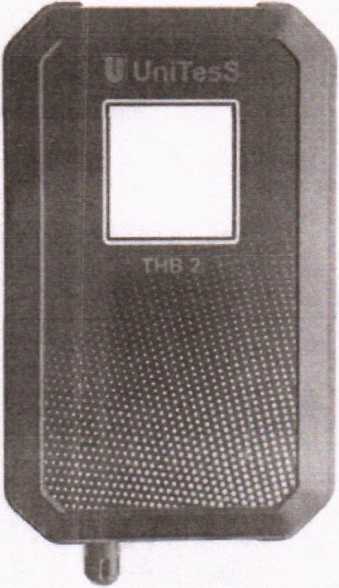

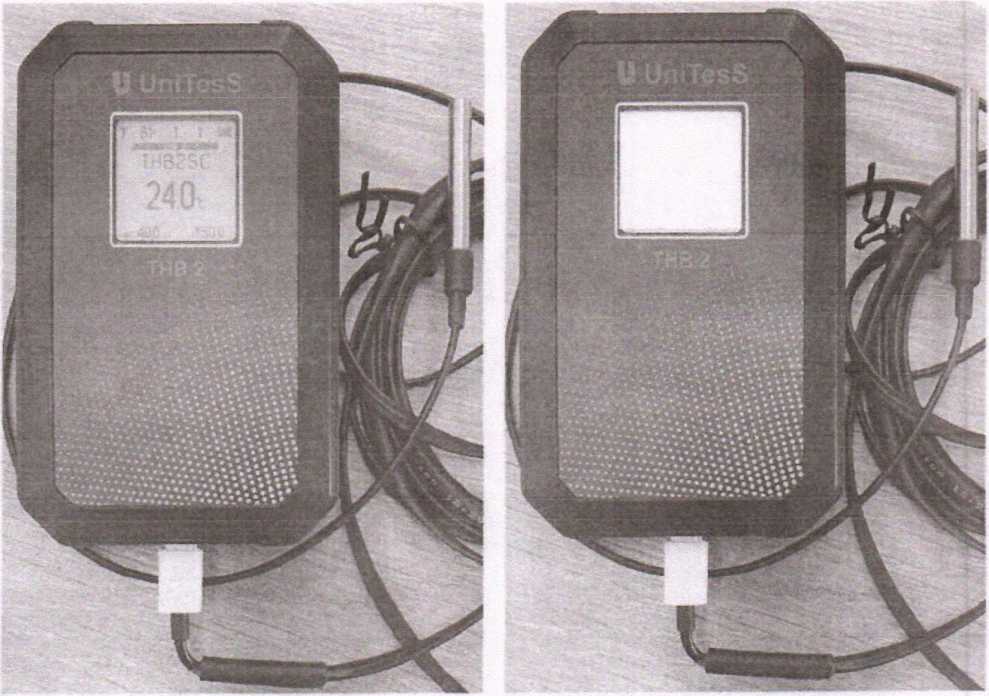

Рисунок 1.1 -Внешний вид и маркировка термометров UNITESS 111В 2 S (изображения носят иллюстративный характер)
з)
TUB 2 SE В. I НВ 2 SE L. THB 2 SE BL

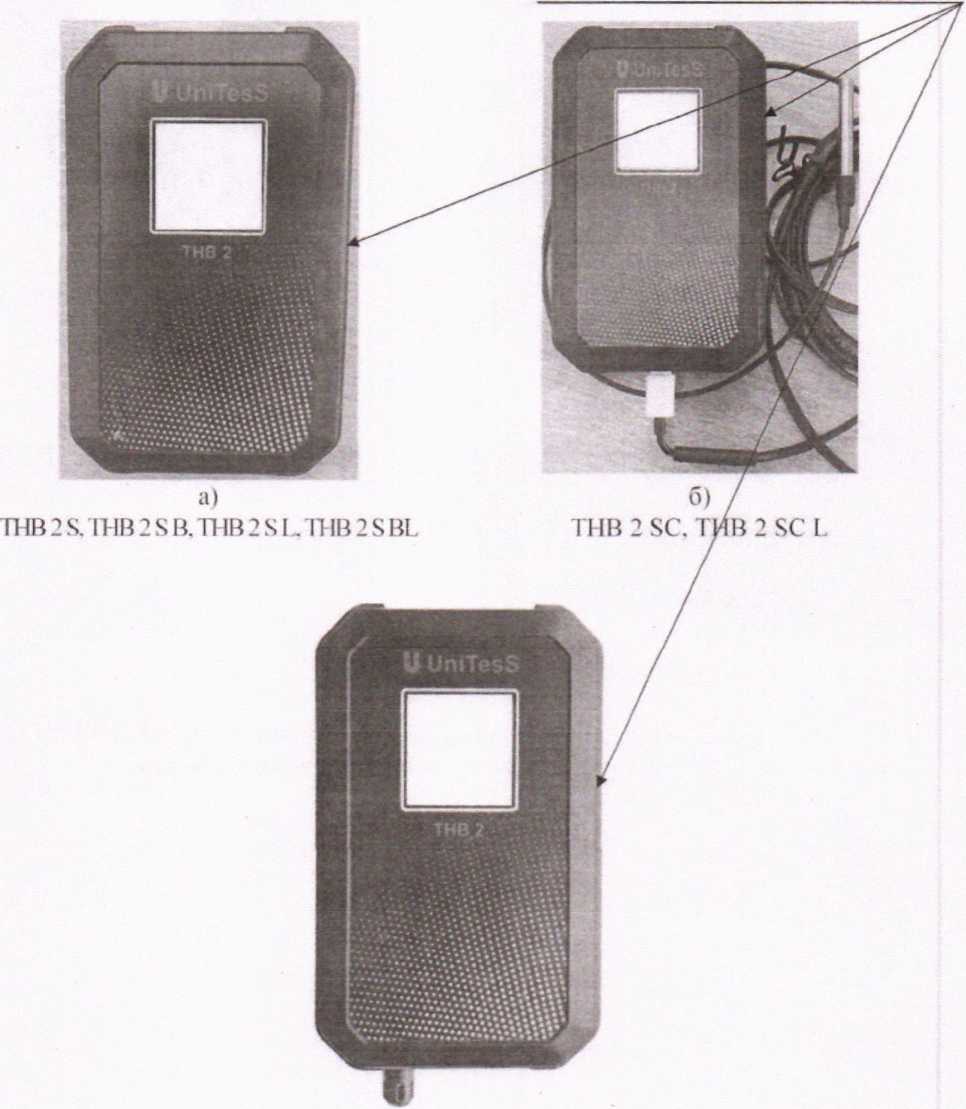

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Место для нанесения знака поверки
в)
TUB 2 SE. ТНВ 2 SE В. TUB 2 SE L. ТНВ 2 SE BL Рисунок 2.1 - Схемы (рисунки) с указанием места для нанесения знака поверки средств измерений
