Антенны измерительные рупорные П6-231, 91515-24

Назначение

Антенны измерительные рупорные П6-231 (далее - антенны П6-231) предназначены для преобразования плотности потока энергии (далее - ППЭ) электромагнитного поля в высокочастотную мощность и в комплекте с измерительными приёмными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности) для измерений ППЭ, а в комплекте с генераторами сигналов - для возбуждения электромагнитного поля с ППЭ.

Описание

Принцип действия антенн П6-231 основан на преобразовании ППЭ электромагнитного поля в соответствующую ей высокочастотную мощность в тракте, передаваемую на СВЧ выход антенн П6-231, подключаемого к измерительному приемному устройству.

Антенны П6-231 имеют пять модификаций: антенна П6-231/1, антенна П6-231/2, антенна П6-231/3, антенна П6-231/4 и антенна П6-225/5. Модификации отличаются диапазоном частот, коэффициентом усиления, внутренними размерами волновода и габаритными размерами.

Конструктивно антенны П6-231 выполнены по схеме «оптимального» рупора с волноводным выходом прямоугольного сечения.

Антенны П6-231 имеют форму усеченной пирамиды с прямоугольным основанием и вершиной.

Конструкция антенн П6-231 предусматривает возможность их крепления на специализированную диэлектрическую треногу или опору любого типа с использованием устройства крепежного специализированного производства АО «СКАРД-Электроникс».

Общий вид антенн П6-231 приведён на рисунках 1 - 5.

Места нанесения знака утверждения типа представлены на рисунках 1 - 5.

Места нанесения заводских номеров в виде девяти цифр, расположенных на этикетках/шильдиках, изготовленных методом струйной печати на полиэстеровой пленке, представлены на рисунках 1 - 5.

Возможные места нанесения знака поверки представлены на рисунках 1 - 5.

Элементы антенн П6-231, влияющие на их метрологические характеристики, защищены от несанкционированного доступа. Дополнительных мер по защите не требуется.

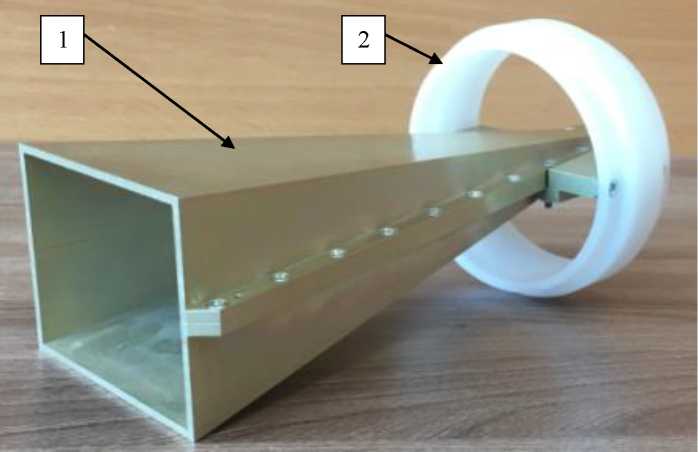

1 - рупор;

2 - устройство крепежное специализированное;

3 - место нанесения знака утверждения типа;

4 - место нанесения заводского номера;

5 - место нанесения знака поверки

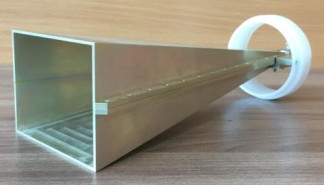

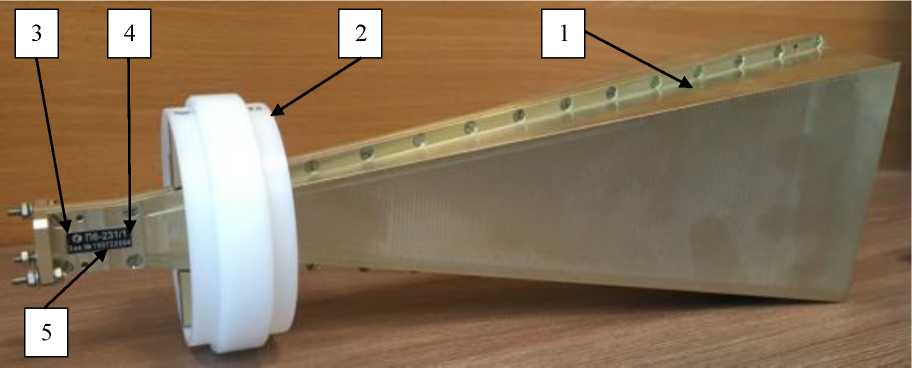

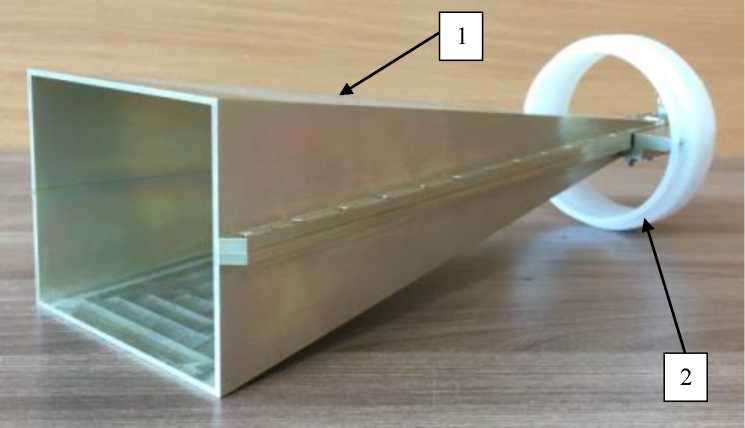

Рисунок 1 - Общий вид антенны П6-231/1 с местами нанесения знака утверждения типа, знака поверки и заводского номера

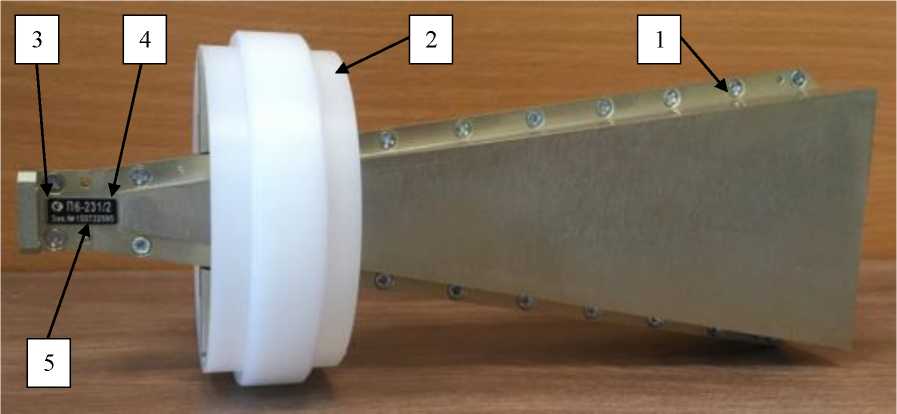

1 - рупор;

2 - устройство крепежное специализированное;

3 - место нанесения знака утверждения типа;

4 - место нанесения заводского номера;

5 - место нанесения знака поверки

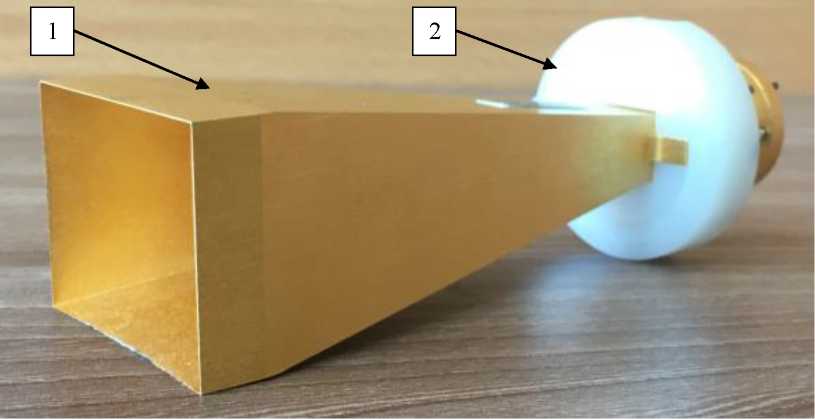

Рисунок 2 - Общий вид антенны П6-231/2 с местами нанесения знака утверждения типа, знака поверки и заводского номера

1 - рупор;

2 - устройство крепежное специализированное;

3 - место нанесения знака утверждения типа;

4 - место нанесения заводского номера;

5 - место нанесения знака поверки

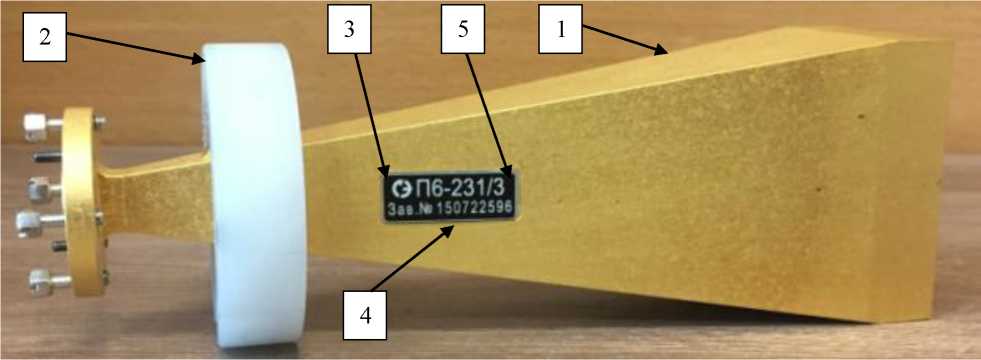

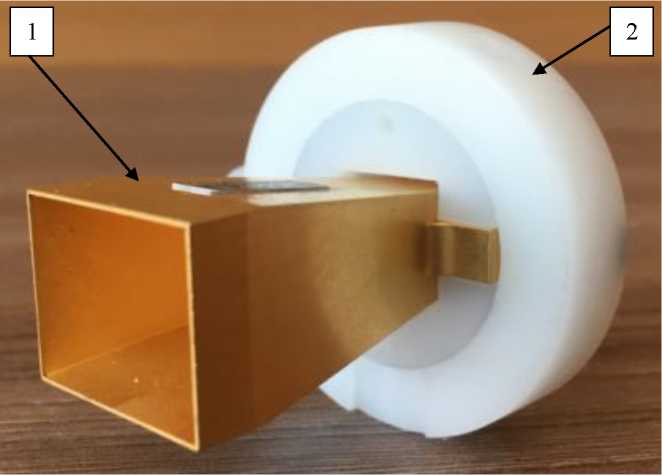

Рисунок 3 - Общий вид антенны П6-231/3 с местами нанесения знака утверждения типа, знака поверки и заводского номера

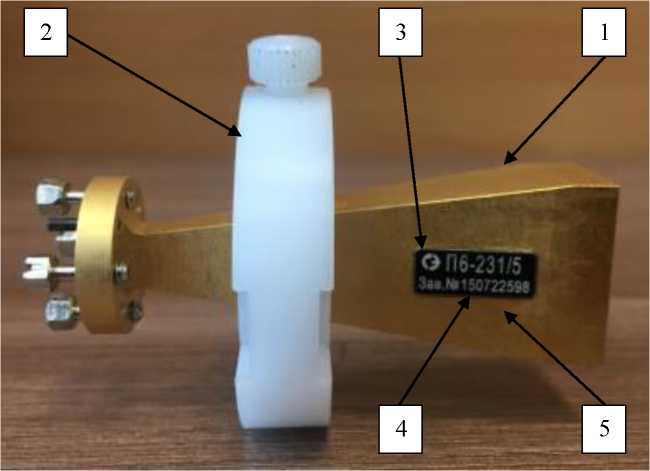

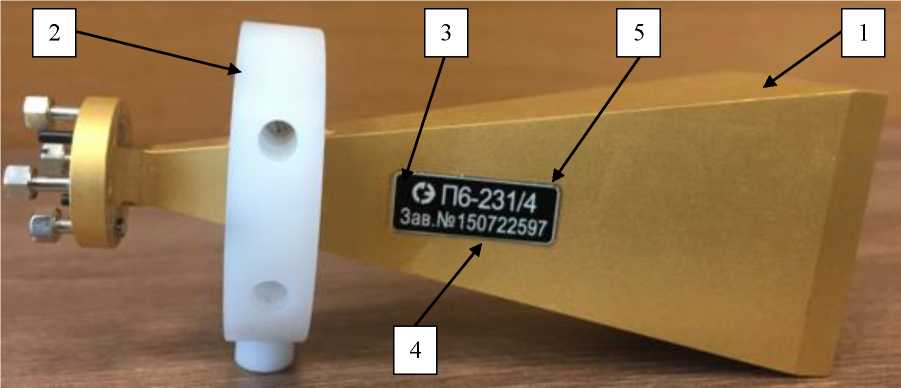

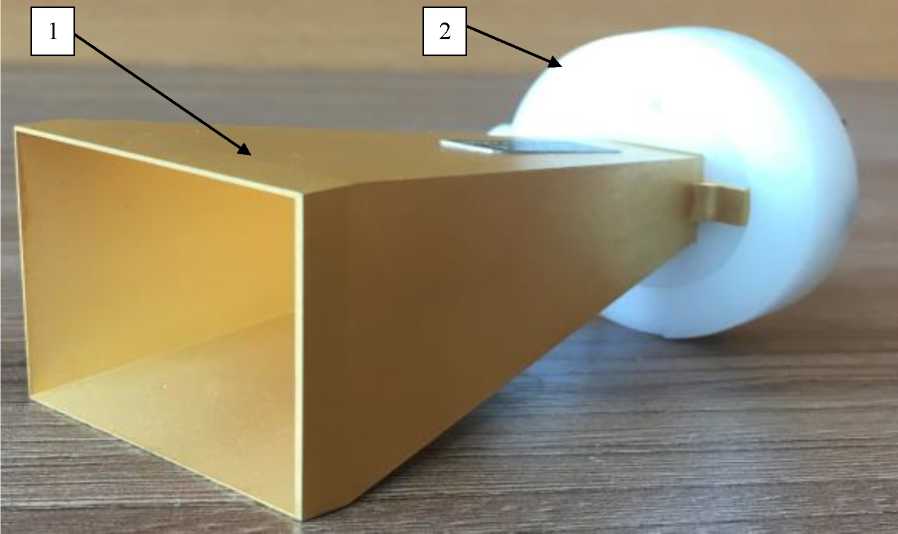

1 - рупор;

2 - устройство крепежное специализированное;

3 - место нанесения знака утверждения типа;

4 - место нанесения заводского номера;

5 - место нанесения знака поверки

1 - рупор;

2 - устройство крепежное специализированное;

3 - место нанесения знака утверждения типа;

4 - место нанесения заводского номера;

5 - место нанесения знака поверки

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Продолжение таблицы 2

Знак утверждения типа

наносится на титульный лист документов КНПР.464653.018 РЭ «Антенны измерительные рупорные П6-231. Руководство по эксплуатации», КНПР.464653.020 ФО «Антенна измерительная рупорная П6-231/1. Формуляр», КНПР.464653.023 ФО «Антенна измерительная рупорная П6-231/2. Формуляр», КНПР.464653.023 ФО «Антенна измерительная рупорная П6-231/3. Формуляр», КНПР.464653.024 ФО «Антенна измерительная рупорная П6-231/4. Формуляр»,     КНПР.464653.025     ФО     «Антенна    измерительная     рупорная

П6-231/5. Формуляр» типографским способом и на шильдик на корпусе антенн П6-231 в виде этикетки, выполненной типографским способом.

Комплектность

Таблица 3 - Комплектность антенны П6-231/1

Таблица 4 - Комплектность антенны П6-231/2

Таблица 5 - Комплектность антенны П6-231/3

Таблица 6 - Комплектность антенны П6-231/4

Таблица 7 - Комплектность антенны П6-231/5

Сведения о методах измерений

приведены в пункте 7.4 «Проведение измерений» документа КНПР.464653.018 РЭ «Антенны измерительные рупорные П6-231. Руководство по эксплуатации».

Нормативные документы

ГОСТ Р 8.574-2000 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот 0,3 до 178,4 ГГц»;

КНПР464653.018 ТУ «Антенны измерительные рупорные П6-231. Технические условия».
