| Номер в госреестре | 91517-24 |
| Наименование СИ | Трансформаторы напряжения емкостные |
| Обозначение типа СИ | VCU |
| Изготовитель | TBEA KONCAR (Shenyang) Instrument Transformer Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 05.03.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения емкостные VCU (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на методе емкостного деления и явлении электромагнитной индукции.
Трансформаторы - однофазные, емкостные, заземляемые.
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства (далее - ЭМУ).
Емкостной делитель напряжения состоит из набора конденсаторов, смонтированных в виде колонны, с бумажно-масляной изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из фарфора.
ЭМУ представляет собой металлический бак, который подключается к выходу делителя. Внутри бака ЭМУ расположены промежуточный трансформатор, реактор, разрядник и фильтр герметично закрытых и заполненных трансформаторным маслом с добавлением ингибитора, повышающего стойкость масла к старению. Тепловое расширение масла в ЭМУ компенсируется воздушной подушкой.
Трансформаторы могут иметь от одной до четырех вторичных обмотки. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на баке ЭМУ. Контактная коробка снабжена крышкой, которая пломбируется для предотвращения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - вертикальное. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Трансформаторы выпускаются в следующих модификациях: VCU-550 и VCU-800, отличающихся номинальным напряжением первичной обмотки, габаритами и массой.
Нанесение знака поверки на трансформаторы не предусмотрено.
Серийные номера в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, нанесен методом гравирования на информационную табличку в месте, указанном на рисунке 1.
Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа представлены на рисунке 1.
А
В
VCU-550
VCU-800

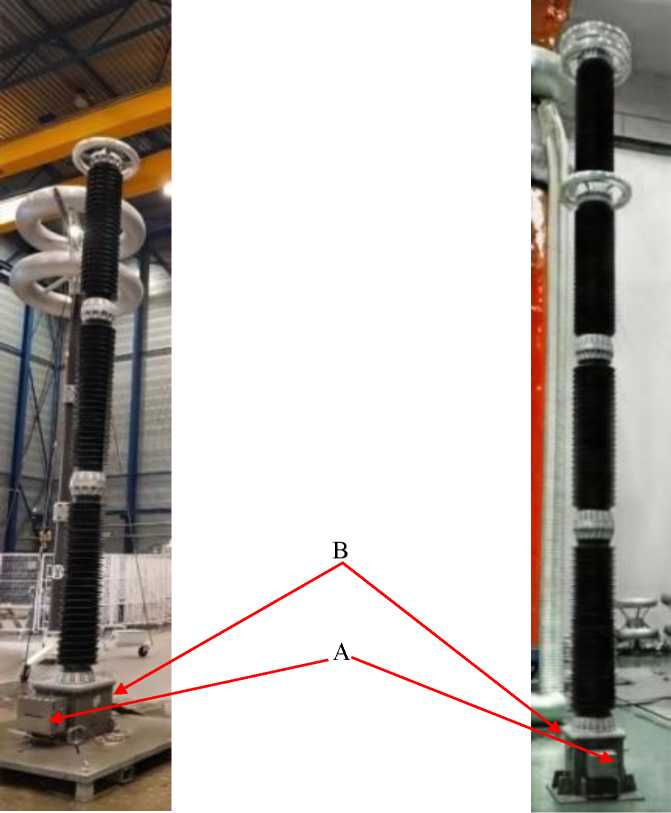

Рисунок 1 - Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа (А) и места нанесения серийного номера (в)
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичных обмоток Uihom, кВ - VCU-550 - VCU-800 | 500/^3 750/^3 |
| Номинальные напряжения вторичных обмоток U2hom, В - основных - дополнительных | 100/^3 или 110/^3 100 или 110 |
| Классы точности вторичных обмоток для измерения по ГОСТ 1983-2015 | 0,2; 0,5; 1,0; 3,0 |
| Классы точности вторичных обмоток для защиты по ГОСТ 1983-2015 | 3P; 6Р |
| Номинальные мощности вторичных обмоток с cosф=0,8 по ГОСТ 19832015, ВА | от 10 до 400 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия применения: - температура окружающей среды, °С - относительная влажность при +20 °С, %, не более - атмосферное давление, кПа | от -45 до +45 до 100 от 84 до 106 |
| Габаритные размеры (высота х ширина х длинна), мм, не более - VCU-550 - VCU-800 | 6535 х 750 х 750 8530 х 930 х 930 |
| Масса, кг, не более - VCU-550 - VCU-800 | 1425 2440 |
| Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее | 30 262800 |
Нанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Трансформатор напряжения емкостной | VCU | 1 |
| Инструкция по эксплуатации и обслуживанию | - | 1 на поставляемую партию |
| Паспорт | - | 1 |
Приведены в разделе 4 «Принцип работы» документов «Трансформатор напряжения емкостной VCU-800. Инструкция по эксплуатации и обслуживанию» и «Трансформатор напряжения емкостной VCU-550. Инструкция по эксплуатации и обслуживанию».
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Росстандарта от 7 августа 2023 г. № 1554;
Трансформаторы напряжения емкостные VCU. Стандарт предприятия.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
