| Номер в госреестре | 91521-24 |
| Наименование СИ | Канал измерительный токовый |
| Обозначение типа СИ | КИТ-200 |
| Изготовитель | Акционерное общество "Научно-производственное предприятие "ЭРА" (АО "НПП "ЭРА"), Московская обл., г.о. Истра, г. Истра |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Канал измерительный токовый КИТ-200 (далее - канал) предназначен для измерений амплитудно-временных параметров импульсов силы тока (в том числе молниевых разрядов) с микросекундной длительностью фронта.
Принцип действия канала основан на преобразовании формы импульсов силы тока с помощью резистивного коаксиального шунта в импульсы напряжения с целью регистрации и измерения их временных и амплитудных значений с помощью осциллографических регистраторов.
Канал состоит из шунта коаксиального импульсного ШК-200 и волоконно-оптической системы передачи аналогового сигнала, включающей передающий блок ВОС-6 ПП, приемный блок ВОС-6 ФП и волоконно-оптический кабель ВОК.
Шунт коаксиальный импульсный ШК-200 предназначен для первичного преобразования импульса тока в пропорциональный импульс напряжения без изменения временных характеристик. Основным элементом шунта является резистивный элемент, выполненный в виде тонкостенного цилиндра из манганиновой ленты толщиной 0,25 мм. С одной стороны резистивный элемент припаян к массивному подводящему электроду из меди, а с другой - к массивному медному фланцу, который крепится к корпусу из толстостенного латунного цилиндра, охватывающего через изоляцию резистивный элемент. Другой конец корпуса толстостенного латунного цилиндра крепится к заземляющей шине. Для съема сигнала напряжения на фланце корпуса шунта размещен коаксиальный разъем.
Волоконно-оптическая система передачи аналогового сигнала предназначена для передачи электрического сигнала от шунта ШК-200 к осциллографу.
Передающий блок ВОС-6 ПП необходим для преобразования электрического сигнала в световой импульс и последующей передачи его через волоконно-оптический кабель ВОК на вход приемного блока ВОС-6 ФП, предназначенного для обратного преобразования светового импульса в электрический сигнал удобного для осциллографической регистрации.
При работе канала в разрыв электрической цепи исследуемого источника импульсного тока последовательно подключается шунт коаксиальный импульсный
ШК-200. При протекании импульса силы тока по резистивному элементу, за счет разности потенциалов на его концах, формируется электрический сигнал, амплитуда которого пропорциональна амплитудным значениям тока, а временные параметры соответствуют аналогичным параметрам воздействующего импульса. Зарегистрированный импульс напряжения с помощью подключенной волоконно-оптической системы передачи аналогового сигнала передается на вход осциллографического регистратора для дальнейшей обработки.

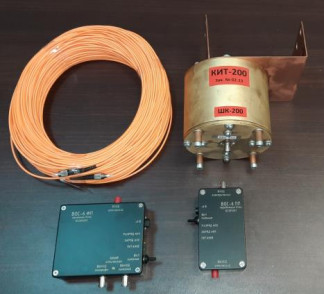

Общий вид канала с обозначением места нанесения маркировки представлен на рисунке 1.
Пломбирование не предусмотрено.
Заводской номер канала в виде цифрового обозначения «Зав. № 02-23» нанесен методом цифровой печати на ламинированную табличку, закреплённую на цилиндрической поверхности шунта коаксиального импульсного ШК-200.
КИТ-200
UJK-200
Место нанесения маркировки
Место нанесения заводского номера
Рисунок 1 - Общий вид канала
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измеряемых значений амплитуды импульсов силы тока, А | от 1,0-104 до 2,0405 |
| Коэффициент преобразования, В/А: - на нагрузке 50 Ом - на нагрузке 1 МОм | 3,0-10-6 ± 0,5-10-6 6,0-10-6 ± 1,0-10-6 |
| Пределы допускаемой относительной погрешности коэффициента преобразования, % | ± 15 |
Продолжение таблицы 1
| Наименование характеристики | Значение |
| Время нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, мкс, не более | 0,1 |
| Пределы допускаемой относительной погрешности измерений времени нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, % | ± 15 |
| Время спада переходной характеристики по уровню 0,9 от установившегося значения амплитуды, мс, не менее | 1,0 |
| Пределы допускаемой относительной погрешности измерений времени спада переходной характеристики по уровню 0,9 от установившегося значения амплитуды, % | ± 15 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время непрерывной работы | 6 |
| канала, часов, не менее | |
| Электропитание: | |
| - передающий блок ВОС-6 ПП: | |
| напряжение питания постоянного тока, В | от 3,6 до 4,2 |
| количество аккумуляторов, шт. | 3 |
| - приемный блок ВОС-6 ФП: | |
| напряжение питания постоянного тока, В | от 3,6 до 4,2 |
| количество аккумуляторов, шт. | 3 |
| Габаритные размеры: | |
| - шунт коаксиальный импульсный ШК-200, мм, не более: | |
| длина | 125 |
| диаметр | 130 |
| - передающий блок ВОС-6 ПП: мм, не более: | |
| длина | 137 |
| ширина | 82 |
| высота | 31 |
| - приемный блок ВОС-6 ФП: мм, не более: | |
| длина | 137 |
| ширина | 123 |
| высота | 36 |
| - волоконно-оптический кабель ВОК, м, не менее: | |
| длина | 100 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Масса, кг, не более: | |
| - шунт коаксиальный импульсный ШК-200 | 5,8 |
| - передающий блок ВОС-6 ПП | 0,31 |
| - приемный блок ВОС-6 ФП | 0,4 |
| - волоконно-оптический кабель ВОК | 0,7 |
| Условия эксплуатации | |
| - температура окружающей среды, °С | от +5 до +35 |
| - относительная влажность, %, не более | 90 |
| - атмосферное давление, кПа | от 95 до 105 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Канал измерительный токовый: | КИТ-200 | 1 шт. |
| Шунт коаксиальный импульсный | ШК-200 | 1 шт. |
| Передающий блок | ВОС-6 ПП | 1 шт. |
| Приёмный блок | ВОС-6 ФП | 1 шт. |
| Волоконно-оптический кабель | ВОК | 1 шт. |
| Руководство по эксплуатации | УЕРА.90.120.50.10 РЭ | 1 экз. |
| Формуляр | УЕРА.90.120.50.10 ФО | 1 экз. |
| Упаковка | — | 1 шт. |
приведены в руководстве по эксплуатации УЕРА.90.120.50.10 РЭ «Канал измерительный токовый КИТ-200», Раздел 3 «Использование изделия».
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3463 «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
ГОСТ 8.644-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средства измерений силы импульсного тока молниевого разряда в диапазоне от 1 до 100 кА.
