| Номер в госреестре | 91540-24 |
| Наименование СИ | Датчики силоизмерительные тензорезисторные |
| Обозначение типа СИ | Е5 |
| Изготовитель | Акционерное общество "НПО Энергомаш имени академика В.П. Глушко" (АО "НПО Энергомаш"), Московская обл., г. Химки |
| Год регистрации | 2024 |
| Срок свидетельства | 07.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силоизмерительные тензорезисторные Е5 (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы в аналоговый нормированный электрический измерительный сигнал.
К настоящему типу относятся датчики модификаций 860.000, 872.000, 461.000, 858.000, 565.000.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов при деформации упругого элемента датчика под действием прилагаемой силы сжатия.
Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в выходной диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчик представляет собой металлический цилиндр, имеет две полномостовые схемы с выводами на разъёмные соединители (два независимых одинаковых измерительных канала). Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования размещаются в герметичном корпусе.
Датчики представлены в 5 модификациях, отличающихся диапазонами измерений силы, габаритными размерами, массой, и имеют обозначение:
Датчики силоизмерительные тензорезисторные Е5ХХХ
где ХХХ - обозначение модификации (860.000; 872.000; 461.000; 858.000; 565.000).
Датчик опломбирован способом I ОСТ 92-8918-77.
Маркировка наносится на корпус датчика методом наклейки шильд или электрографом (рисунок 1), на датчиках должно быть нанесено:
- модификация датчика;
- заводской номер в виде цифрового обозначения, может также содержать знак «-»;
Знак поверки на датчики не наносится.

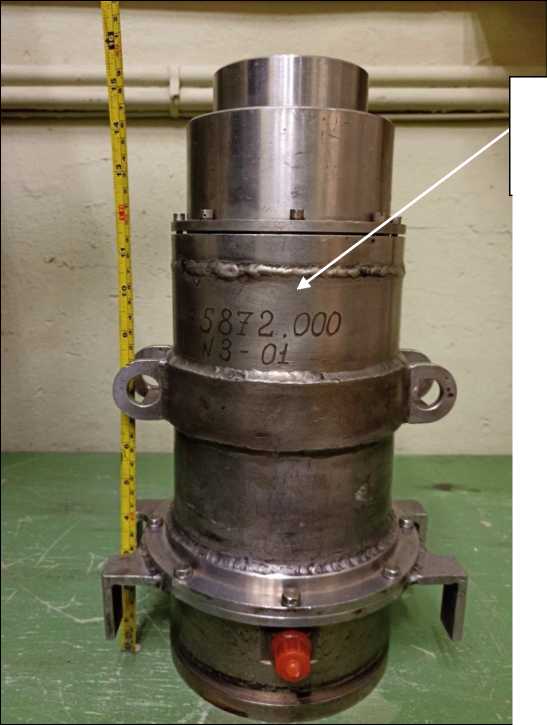

Место нанесения маркировки датчика и заводского номера

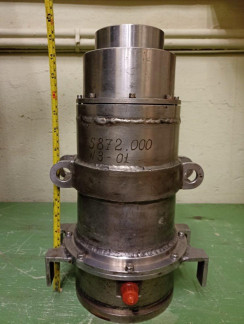

Рисунок 1 - Общий вид датчиков и обозначение мест нанесения
маркировки датчика и заводского номера

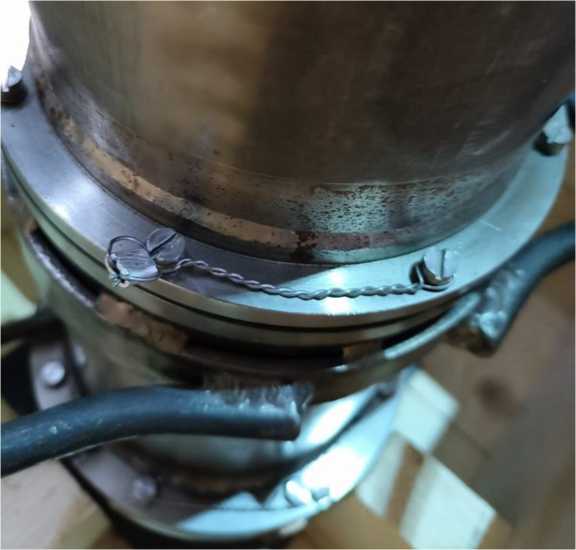

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 1 - Метрологические характеристики
| Наименование параметра | Обозначение датчика | ||||
| Е5860.000 | Е5872.000 | Е5461.000 | Е5858.000 | Е5565.000 | |
| Диапазон измерений силы, кН (кгс) | от 147 (15000) до 1472 (150000) | от 216 (22000) до 2160 (220000) | от 290 (30000) до 2900 (300000) | от 414 (42300) до 4149 (423000) | от 500 (50985) до 5000 (509858) |
| Рабочий коэффициент передачи (РКП) при номинальной нагрузке, мВ/В | от 0,8 до 1,2 | от 1,8 до 2,2 | от 1,8 до 2,2 | от 0,8 до 1,2 | от 1,8 до 2,2 |
| Пределы допускаемой систематической составляющей приведенной погрешности, %* | ±0,4 | ||||
| Пределы допускаемой составляющей приведенной погрешности связанной с нелинейностью, %* | ±0,4 | ||||
| Предел допускаемой составляющей приведенной погрешности связанной с гистерезисом, %* | 0,4 | ||||
| Предел допускаемого среднего квадратического отклонения случайной составляющей приведенной погрешности для 6-и измерений, %* | 0,2 | ||||
* Нормирующее значение Хн для составляющих приведенной погрешности равно максимальному значению диапазона измерений силы
Таблица 2 - Основные технические характеристики
| Наименование параметра | Обозначение датчика | ||||
| Е5860.000 | Е5872.000 | Е5461.000 | Е5858.000 | Е5565.000 | |
| Максимальная допустимая нагрузка, кН (кгс) | 1814 (185000) | 2700 (275000) | 3430 (350000) | 4905 (500000) | 8820 (900000) |
| Входное сопротивление, Ом | от 760 до 840 | от 811 до 827 | от 760 до 840 | от 760 до 840 | от 760 до 840 |
| Выходное сопротивление, Ом | от 760 до 840 | ||||
| Габаритные размеры (длина; ширина; высота), мм, не более | 280; 280; 410 | 240; 240; 390 | 280; 280; 410 | 320; 320; 600 | 320; 320; 600 |
| Масса, кг, не более | 50 | 50 | 50 | 150 | 150 |
| Напряжение питания постоянного тока, В | от 4,5 до 16,5 | ||||
| Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность воздуха, % | от +15 до +35 от 45 до 80 | ||||
| Вероятность безотказной работы за 1000 ч | 0,94 | ||||
наносится на титульный лист формуляра типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик силоизмерительный тензорезисторный | Е5 | 1 шт. |
| Формуляр | Е5461.000ФО | 1 шт. |
| Руководство по эксплуатации | Е5461.000РЭ | 1 экз. |
приведены в разделе 3 «Использование по назначению» руководства по эксплуатации «Датчики силоизмерительные тензорезисторные Е5. Руководство по эксплуатации. Е5461.000РЭ».
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
Е5461.000ТУ Датчики силоизмерительные тензорезисторные Е5. Технические условия
Акционерное общество «НПО Энергомаш имени академика В.П.Глушко»
(АО «НПО Энергомаш»)
ИНН 5047008220
Юридический адрес: 141401, Московская обл., г. Химки, ул. Бурденко, д. 1
Телефон: (495) 286-91-13, (495) 286-91-36
Web-сайт: www.engine.space
E-mail: energo@npoem.ru
