Мультиметры Granch Meter, 91551-24

Мультиметры Granch Meter (далее - мультиметры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, частоты переменного тока, электрической емкости.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	91551-24
Наименование СИ	Мультиметры
Обозначение типа СИ	Granch Meter
Изготовитель	Общество с ограниченной ответственностью научно-производственная фирма "Гранч" (ООО "Гранч"), г. Новосибирск
Год регистрации	2024
Срок свидетельства	11.03.2029
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия мультиметров заключается в преобразовании входных сигналов в цифровую форму быстродействующим аналого-цифровым преобразователем и последующем отображении результатов измерений на жидкокристаллическом дисплее.

Конструктивно мультиметры выполнены в пластмассовом герметичном корпусе, устойчивом к ударам. Корпус мультиметра состоит из двух частей - лицевой панели и задней крышки.

Мультиметры выпускаются в модификациях: Granch Meter, Granch Meter-1000, отличающихся внешним видом, режимами измерений и метрологическими характеристиками.

Мультиметры имеют следующие дополнительные функции:

- проверки целостности электрических цепей;

- индикации температуры при подключении термопары типа К (только для модификации Granch Meter);

- тестирования диодов.

Заводской номер наносится на маркировочную наклейку, расположенную на задней крышке, типографским методом в виде цифрового кода.

Общий вид мультиметров с указанием места пломбирования, места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломбирование заводом-изготовителем (заливка головки одного из винтов красной эмалью). Нанесение знака поверки на приборы в обязательном порядке не предусмотрено.

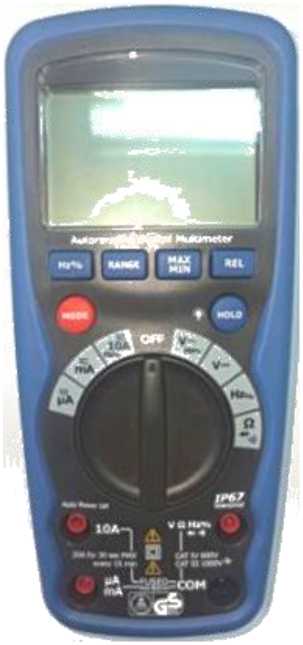

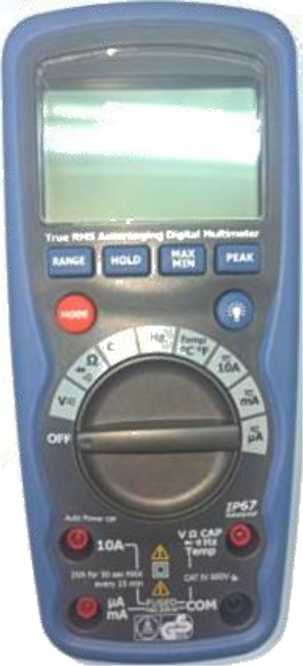

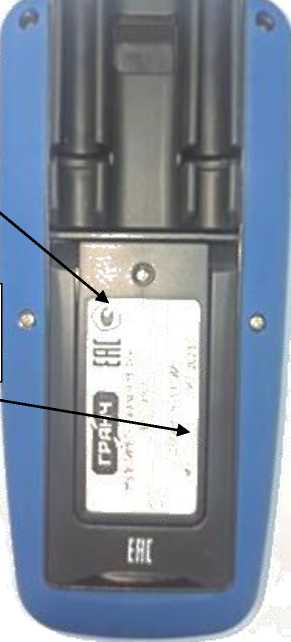

Рисунок 1 - Общий вид мультиметров модификации Granch Meter с указанием места пломбирования, места нанесения знака утверждения типа, места нанесения заводского номера

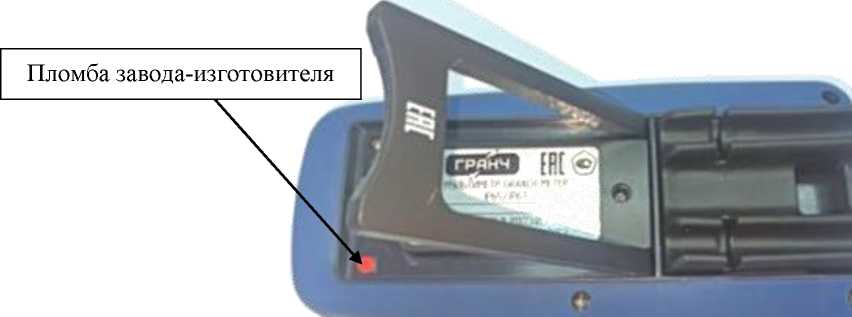

Пломба завода-изготовителя

Место нанесения

заводского номера

знака утверждения типа

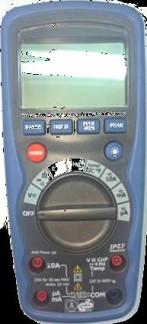

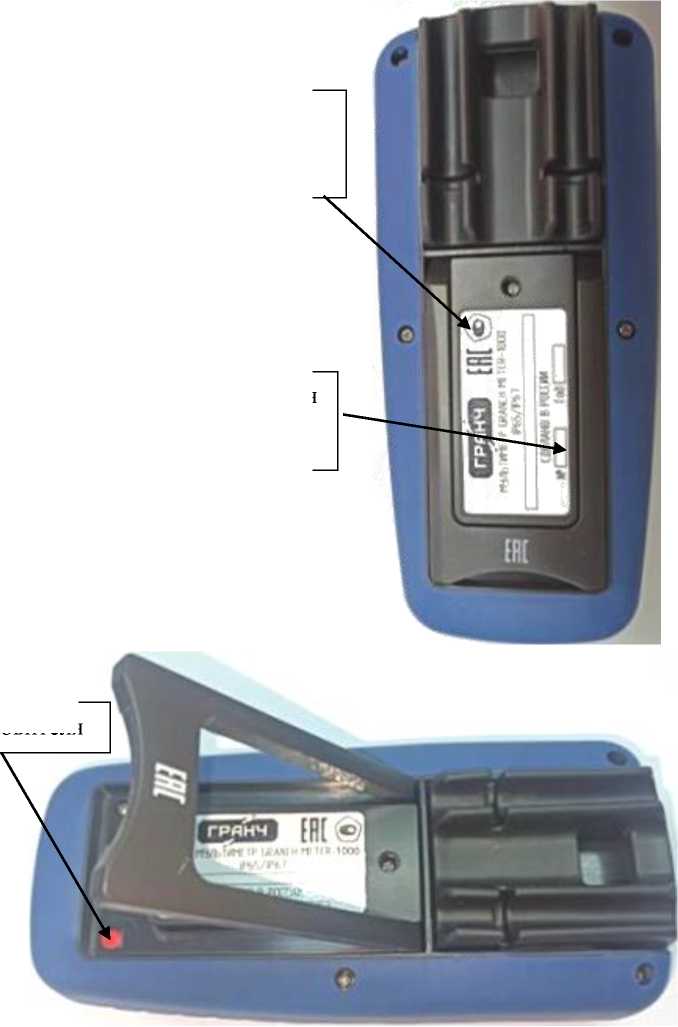

Рисунок 2 - Общий вид мультиметров модификации Granch Meter-1000 с указанием места пломбирования, места нанесения знака утверждения типа, места нанесения заводского номера

Технические характеристики

Таблица 1 - Метрологические характеристики мультиметров в режиме измерений напряжения постоянного тока

Модификация	Верхний предел измерений	Единица младшего разряда (е.м.р.)	Пределы допускаемой абсолютной основной погрешности измерений
Granch Meter	110,00 мВ	0,01 мВ	±(0,008/Лизм + 10 е.м.р.) мВ
	1,1000 В	0,0001 В	±(0,008/Лизм + 6 е.м.р.) В
	11,000 В	0,001 В
	110,00 В	0,01 В
	600,0 В	0,1 В	±(0,012/Лизм + 5 е.м.р.) В
Granch Meter-1000	600,0 мВ	0,1 мВ	±(0,009/Лизм + 2 е.м.р.) мВ
	6,000 В	0,001 В	±(0,009/Лизм + 2 е.м.р.) В
	60,00 В	0,01 В
	600,0 В	0,1 В
	1000 В	1 В	±(0,0015/Лизм + 2 е.м.р.) В
Примечания: Пределы допускаемой абсолютной дополнительной погрешности измерений, вызванной отклонением температуры от нормальных условий измерений в диапазоне рабочих температур, составляют 0,5 от пределов допускаемой абсолютной основной погрешности измерений на каждые 10 °С; иизм - измеряемое значение напряжения постоянного тока, мВ, В.

Таблица 2 - Метрологические характеристики мультиметров в режиме измерений напряжения переменного тока

Модификация	Верхний предел измерений	Диапазон частот, Гц	Единица младшего разряда (е.м.р.)	Пределы допускаемой абсолютной основной погрешности измерений
Granch Meter	110,00 мВ	от 50 до 60	0,01 мВ	±(0,0180™ + 10 е.м.р.) мВ
	1,1000 В		0,0001 В	±(0,0150™ + 10 е.м.р.) В
	11,000 В		0,001 В
	110,00 В		0,01 В
	600,0 В		0,1 В	±(0,02-0™ + 10 е.м.р.) В
Granch Meter-1000	6,000 В	от 50 до 60	0,001 В	±(0,010™ + 3 е.м.р.) В
	60,00 В		0,01 В
	600,0 В		0,1 В
	1000 В		1 В	±(0,0120™ + 3 е.м.р.) В
	6,000 В	от 60 до 1000	0,001 В	±(0,020™ + 3 е.м.р.) В
	60,00 В		0,01 В
	600,0 В		0,1 В
	1000 В		1 В	±(0,0250™ + 3 е.м.р.) В

Примечания:

Пределы допускаемой абсолютной дополнительной погрешности измерений, вызванной отклонением температуры от нормальных условий измерений в диапазоне рабочих температур, составляют 0,5 от пределов допускаемой абсолютной основной погрешности измерений на каждые 10 °С;

иизм - измеряемое значение напряжения переменного тока, мВ, В.

Таблица 3 - Метрологические характеристики мультиметров в режиме измерений силы

постоянного тока

Модификация	Верхний предел измерений	Единица младшего разряда (е.м.р.)	Пределы допускаемой абсолютной основной погрешности измерений
Granch Meter	110,00 мкА	0,01 мкА	±(0,015-1изм + 5 е.м.р.) мкА
	1100,0 мкА	0,1 мкА	±(0,015-1изм + 5 е.м.р.) мкА
	11,000 мА	0,001 мА	±(0,015-!изм + 10 е.м.р.) мА
	110,00 мА	0,01 мА	±(0,015-!изм + 10 е.м.р.) мА
	10,000 А	0,001 А	±(0,025<!изм + 10 е.м.р.) А
Granch Meter-1000	600,0 мкА	0,1 мкА	±(0,01-!изм + 3 е.м.р.) мкА
	6000 мкА	1 мкА	±(0,01-!изм + 3 е.м.р.) мкА
	60,00 мА	0,01 мА	±(0,01-!изм+ 3 е.м.р.) мА
	600,0 мА	0,1 мА	±(0,01-!изм+ 3 е.м.р.) мА
	6,000 А	0,001 А	±(0,015<!изм + 3 е.м.р.) А
	10,00 А	0,01 А	±(0,015<!изм + 3 е.м.р.) А
Примечания: Пределы допускаемой абсолютной дополнительной погрешности измерений, вызванной отклонением температуры от нормальных условий измерений в диапазоне рабочих температур, составляют 0,5 от пределов допускаемой абсолютной основной погрешности измерений на каждые 10 °С; 1изм- измеряемое значение силы постоянного тока, мкА, мА, А.

Таблица 4 - Метрологические характеристики мультиметров в режиме измерений силы переменного тока______________________________________________________________________

Модификация	Верхний предел измерений	Диапазон частот, Гц	Единица младшего разряда (е.м.р.)	Пределы допускаемой абсолютной основной погрешности измерений
Granch Meter	110,00 мкА	от 50 до 60	0,01 мкА	±(0,018^изм + 8 е.м.р.) мкА
	1100,0 мкА		0,1 мкА	±(0,018^изм + 8 е.м.р.) мкА
	11,000 мА		0,001 мА	±(0,02-1изм + 10 е.м.р.) мА
	110,00 мА		0,01 мА	±(0,02-1изм + 10 е.м.р.) мА
	10,000 А		0,001 А	±(0,03-!ИЗм + 8 е.м.р.) А
Granch Meter-1000	600,0 мкА	от 40 до 1000	0,1 мкА	±(0,015-1изм + 3 е.м.р.) мкА
	6000 мкА		1 мкА	±(0,015-1изм + 3 е.м.р.) мкА
	60,00 мА		0,01 мА	±(0,015-1изм+ 3 е.м.р.) мА
	600,0 мА		0,1 мА	±(0,015-1изм+ 3 е.м.р.) мА
	6,000 А		0,001 А	±(0,02-!ИЗм + 3 е.м.р.) А
	10,00 А		0,01 А	±(0,02-!ИЗм + 3 е.м.р.) А
Примечания: Пределы допускаемой абсолютной дополнительной погрешности измерений, вызванной отклонением температуры от нормальных условий измерений в диапазоне рабочих температур, составляют 0,5 от пределов допускаемой абсолютной основной погрешности измерений на каждые 10 °С; 1изм - измеряемое значение силы переменного тока, мкА, мА, А.

Таблица 5 - Метрологические характеристики мультиметров в режиме измерений

электрического сопротивления постоянному току

Модификация	Верхний предел измерений	Единица младшего разряда (е.м.р.)	Пределы допускаемой абсолютной основной погрешности измерений
Granch Meter	110,00 Ом	0,01 Ом	±(0,012-Кизм + 0,5 е.м.р.) Ом
	1,1000 кОм	0,0001 кОм	±(0,012-Кизм + 10 е.м.р.) кОм
	11,000 кОм	0,001 кОм	±(0,012<Иизм + 5 е.м.р.) кОм
	110,00 кОм	0,01 кОм	±(0,012<Иизм + 5 е.м.р.) кОм
	1,1000 МОм	0,0001 МОм	±(0,012<Иизм + 5 е.м.р.) МОм
	11,000 МОм	0,001 МОм	±(0,025<Иизм + 5 е.м.р.) МОм
	40,00 МОм	0,01 МОм	±(0,025<Иизм + 5 е.м.р.) МОм
Granch Meter-1000	600,0 Ом	0,1 Ом	±(0,003<Иизм + 4 е.м.р.) Ом
	6,000 кОм	0,001 кОм	±(0,003<Иизм + 4 е.м.р.) кОм
	60,00 кОм	0,01 кОм
	600,0 кОм	0,1 кОм
	6,000 МОм	0,001 МОм	±(0,003<Иизм + 4 е.м.р.) МОм
	60,00 МОм	0,01 МОм	±(0,005<Иизм + 20 е.м.р.) МОм
Примечания: Пределы допускаемой абсолютной дополнительной погрешности измерений, вызванной отклонением температуры от нормальных условий измерений в диапазоне рабочих температур, составляют 0,5 от пределов допускаемой абсолютной основной погрешности измерений на каждые 10 °С; R-изм - измеряемое значение электрического сопротивления постоянному току, Ом, кОм, МОм.

Таблица 6 - Метрологические характеристики мультиметров в режиме измерений частоты переменного тока______________________________________________________________________

Модификация	Верхний предел измерений	Единица младшего разряда (е.м.р.)	Пределы допускаемой абсолютной основной погрешности измерений
Granch Meter	1100,0 Гц	0,1 Гц	±(0,015<Ризм + 5 е.м.р.) Гц
	11,000 кГц	0,001 кГц	±(0,012Тизм + 5 е.м.р.) кГц
	110,00 кГц	0,01 кГц	±(0,012Тизм + 5 е.м.р.) кГц
	1,1000 МГц	0,0001 МГц	±(0,012<Ризм + 5 е.м.р.) МГц
	11,000 МГц	0,001 МГц	±(0,015<Ризм + 8 е.м.р.) МГц
Granch Meter-1000	9,999 Гц	0,001 Гц	±(0,001^Ризм + 2 е.м.р.) Гц
	99,99 Гц	0,01 Гц
	999,9 Гц	0,1 Гц
	9,999 кГц	0,001 кГц	±(0,001<Ризм + 2 е.м.р.) кГц
	99,99 кГц	0,01 кГц
	999,9 кГц	0,1 кГц
	9,999 МГц	0,001 МГц	±(0,001<Ризм + 2 е.м.р.) МГц

Fизм - измеряемое значение частоты переменного тока, Гц, кГц, МГц

Таблица 7 - Метрологические характеристики мультиметров в режиме измерений

электрической емкости________________________________________________________________

Модификация	Верхний предел измерений	Единица младшего разряда (е.м.р.)	Пределы допускаемой абсолютной основной погрешности измерений
Granch Meter	11,000 нФ	0,001 нФ	±(0,05^Сизм + 0,7 е.м.р.) нФ
	0,11000 мкФ	0,00001 мкФ	±(0,05^Сизм + 20 е.м.р.) мкФ
	1,1000 мкФ	0,0001 мкФ
	11,000 мкФ	0,001 мкФ
	110,00 мкФ	0,01 мкФ	±(0,03^Сизм + 10 е.м.р.) мкФ
	1,1000 мФ	0,0001 мФ	±(0,03^Сизм + 10 е.м.р.) мФ
	11,000 мФ	0,001 мФ	±(0,1-Сизм + 10 е.м.р.) мФ
	40,00 мФ	0,01 мФ	±(0,1-Сизм + 10 е.м.р.) мФ
Примечания: Пределы допускаемой абсолютной дополнительной погрешности измерений, вызванной отклонением температуры от нормальных условий измерений в диапазоне рабочих температур, составляют 0,5 от пределов допускаемой абсолютной основной погрешности измерений на каждые 10 °С; Сизм - измеряемое значение электрической емкости, нФ, мкФ, мФ.

Таблица 8 - Основные технические характеристики

Наименование характеристики	Значение
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +15 до +25 от 30 до 80 от 84 до 106
Габаритные размеры (высотахдлинахширина), мм, не более: - для модификации Granch Meter - для модификации Granch Meter-1000	182х82х55 187x81x50
Масса, кг, не более	0,45
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, % - атмосферное давление, кПа	от -10 до +40 до 80 от 84,0 до 106,7
Средняя наработка на отказ, ч, не менее	10000
Средний срок службы, лет, не менее	6

Знак утверждения типа

наносится типографским способом на маркировочную наклейку мультиметра, прикрепленную на корпус, и на титульный лист паспорта и руководства по эксплуатации.

Комплектность

Таблица 9 - Комплектность средства измерений

Наименование	Обозначение	Количество
Мультиметр	Granch Meter или Granch Meter-1000	1 шт.
Провода соединительные со штекерами и щупами	-	2 шт.
Термопара типа К*	-	1 шт.
Адаптер для термопары*	-	1 шт.
Первичные элементы LR03 (ААА, 1,5 В)	-	3 шт.
Чехол	-	1 шт.
Паспорт	МКВЕ.411182.001 ПС или МКВЕ.411182.001-01 ПС	1 экз.
Руководство по эксплуатации	МКВЕ.411182.001 РЭ или МКВЕ.411182.001-01 РЭ	1 экз.
Методика поверки	-	1 экз.
Упаковка	-	1 шт.
* - не входит в комплектность для модификации Granch Meter-1000

Сведения о методах измерений

приведены в разделе 6 «Работа с мультиметром» руководств по эксплуатации МКВЕ.411182.001 РЭ или МКВЕ.411182.001-01 РЭ (в зависимости от модификации).

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;

МКВЕ.411182.001 ТУ «Мультиметр Granch Meter. Технические условия».
