Резервуары стальные горизонтальные цилиндрические РГС-100, 91556-24

Резервуары стальные горизонтальные цилиндрические РГС-100 (далее - резервуары) предназначены для измерений объема продукта, а также для его приема, хранения и отпуска.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	91556-24
Наименование СИ	Резервуары стальные горизонтальные цилиндрические
Обозначение типа СИ	РГС-100
Изготовитель	Открытое акционерное общество "Пензенский завод химического машиностроения" (ОАО "Пензхиммаш"), г. Пенза
Год регистрации	2024
МПИ (интервал между поверками)	5 лет
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной

вместимостью 100 м3.

Принцип действия резервуаров основан на заполнении их продуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде буквенно-цифрового обозначения, состоящие из арабских цифр и букв, нанесены типографским способом на таблички резервуаров. Табличка крепится к корпусу резервуара.

Резервуары РГС-100 с заводскими номерами 54838 э№1, 54838 э№2, 54838 э№3, 54839 э№1, 54839 э№2, 54840 э расположены на территории ООО «НПП «Нефтехимия» по адресу: г. Москва, внутригородское муниципальное образование Капотня, квартал 2, д.1, строение 343.

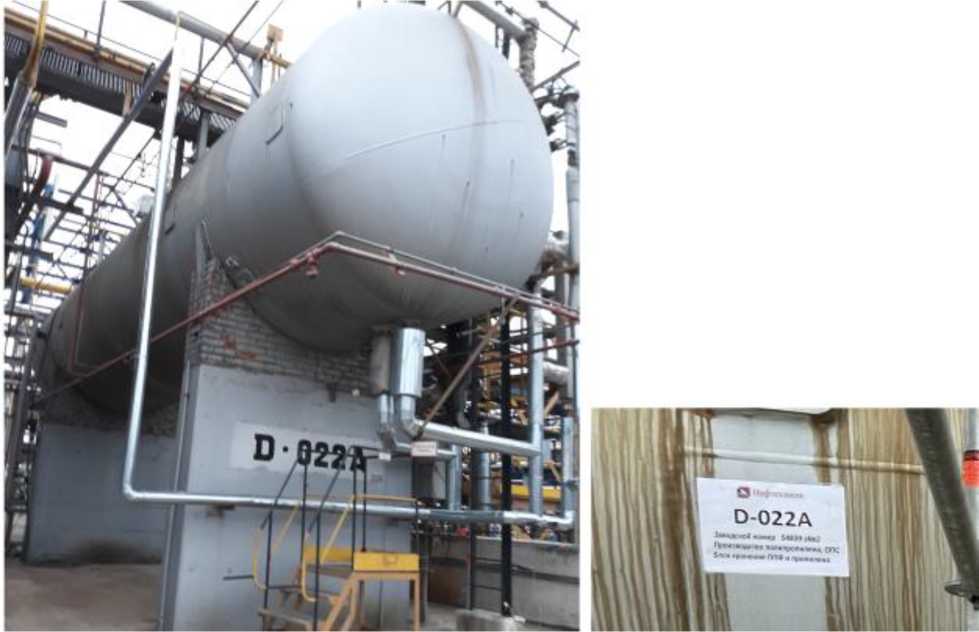

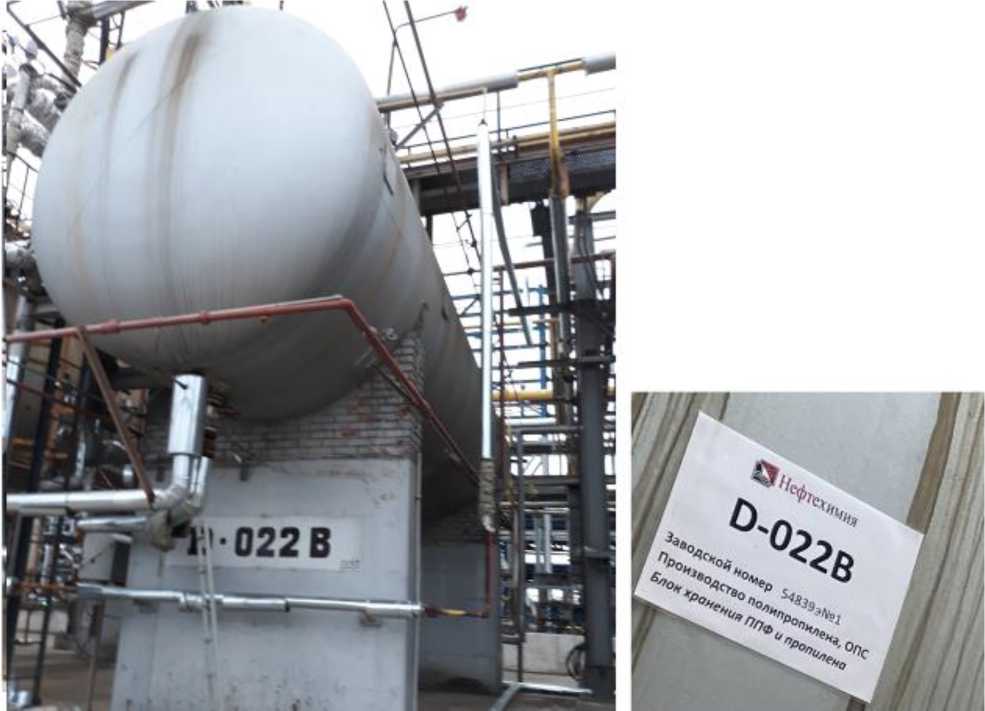

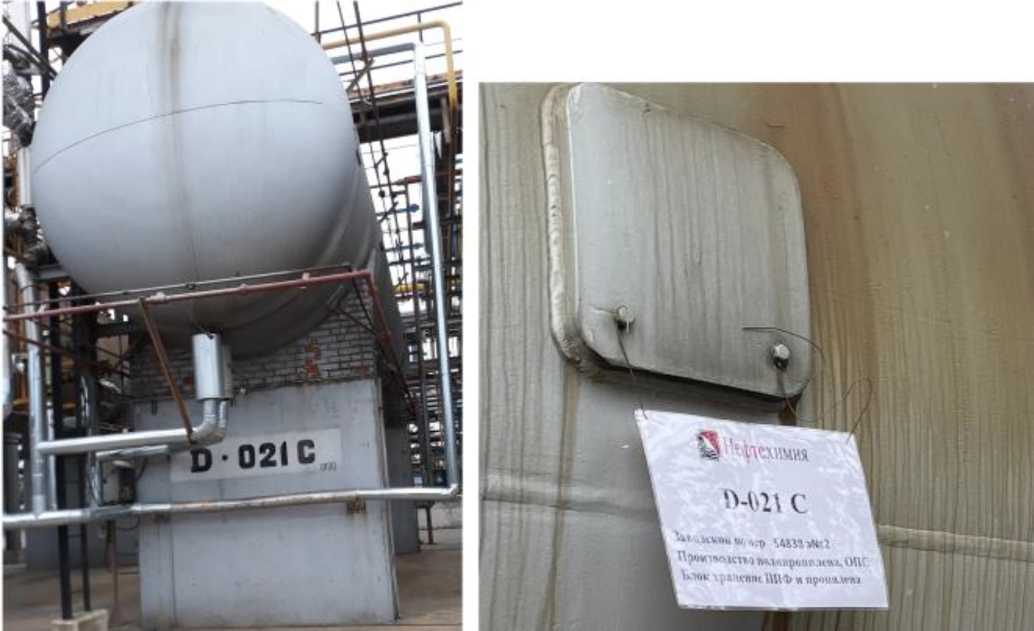

Общий вид резервуаров РГС-100 представлен на рисунках 1, 2, 3, 4, 5, 6.

Нанесение знака поверки на средство измерений не предусмотрено.

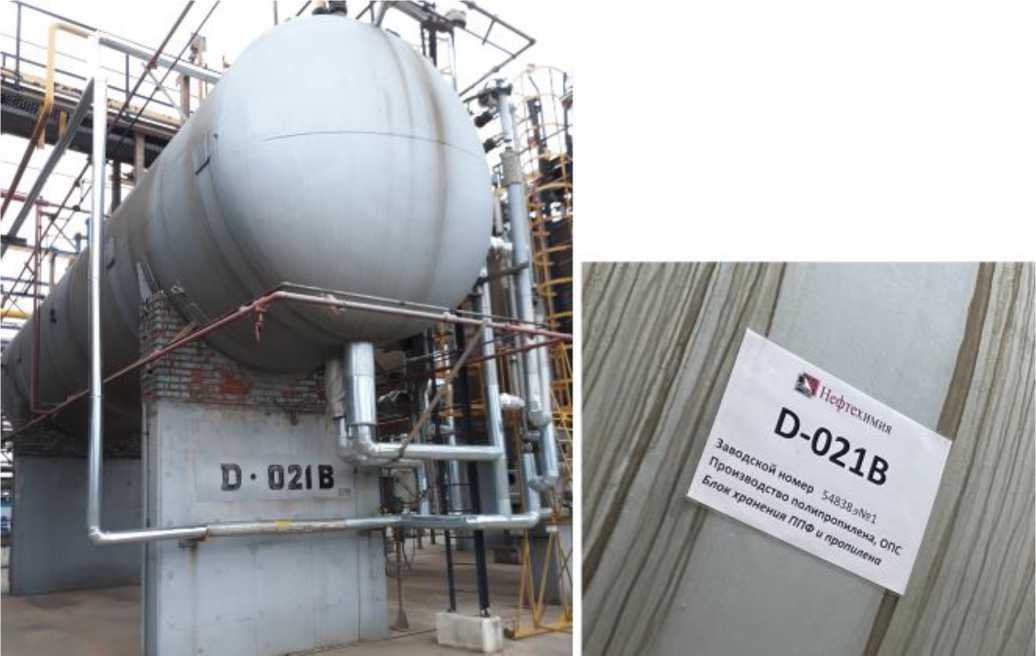

Рисунок 1 - Общий вид резервуара РГС-100 зав.№ 54838 э№1

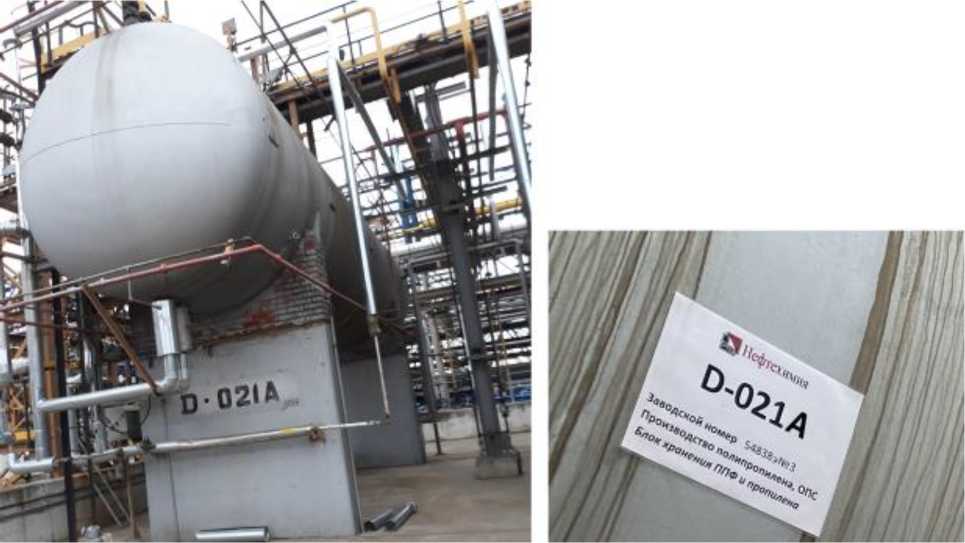

Рисунок 3 - Общий вид резервуара РГС-100 зав.№ 54838 э№3

Рисунок 5 - Общий вид резервуара РГС-100 зав.№ 54839 э№2

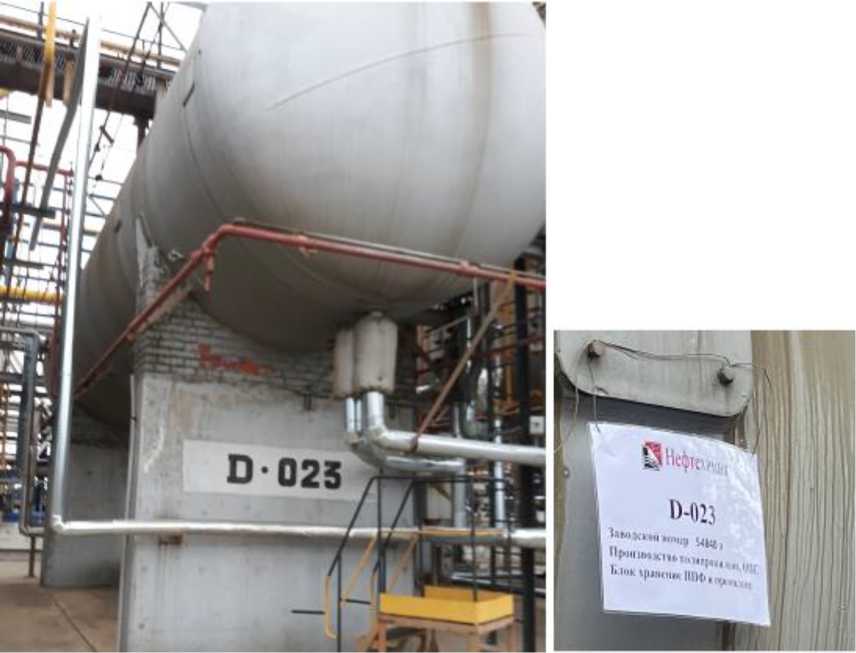

Рисунок 6 - Общий вид резервуара РГС-100 зав.№ 54840 э Пломбирование резервуаров РГС-100 не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	100
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-100	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методах измерений

приведены в пункте 8 паспорта на резервуар.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
