| Номер в госреестре | 91557-24 |
| Наименование СИ | Машины координатно-измерительные портальные |
| Обозначение типа СИ | m.era |
| Изготовитель | Общество с ограниченной ответственностью "Измерительные решения" (ООО "Измерительные решения"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 11.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатно-измерительные портальные m.era (далее КИМ m.era) являются стационарными машинами и предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей.
Принцип действия КИМ m.era основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Конструкция машин портальная, с неподвижным гранитным измерительным столом и боковым приводом портала, перемещающимся на воздушных подшипниках. Три направляющие КИМ m.era образуют декартову базовую систему координат X, Y, Z, в которой расположена измерительная головка с контактным датчиком.
Машины координатно-измерительные портальные m.era выпускаются следующих модификаций: ALMAZ, ALMAZ+, ONYX, ONYX+, RUBIN, SAPFIR, SAPFIR+. Машины координатно-измерительные портальные m.era модификаций ALMAZ, ONYX, SAPFIR могут быть изготовлены в двух исполнениях: стандартной точности и повышенной точности; модификация RUBIN изготавливается только в стандартном исполнении. Исполнения с повышенной точностью обозначаются дополнительным символом «+» в названии модификации (ALMAZ+, ONYX+, SAPFIR+), а также исполнения обозначаются в буквенно-цифровом виде в заводском номере:
1 - стандартное исполнение;
2 - исполнение с повышенной точностью.
Например, К1ХХХХХХХХ - стандартное исполнение, К2ХХХХХХХХ - исполнение с повышенной точностью, где ХХХХХХХХ-заводской номер.
Модификации ALMAZ, ONYX, RUBIN, SAPFIR отличаются между собой внешним видом, метрологическими и техническими характеристиками.
КИМ m.era модификации ALMAZ, ALMAZ+ изготавливаются в следующих
типоразмерах: 564, 686, 8106, 8126, 8156.
КИМ m.era модификации ONYX, ONYX+ изготавливаются в следующих
типоразмерах: 564, 686, 7106, 8126, 8157, 9106, 9128, 9158, 9208, 10128, 10158, 10208, 121510, 122010, 123010, 152210, 152510, 153012, 153512, 163512, 203015.
КИМ m.era модификации RUBIN изготавливаются в следующих типоразмерах: 776, 7106, 9128, 9158, 121510, 122010, 123010, 152010, 152112, 153012.
КИМ m.era модификации SAPFIR, SAPFIR+ изготавливаются в следующих типоразмерах: 686, 8127, 8157, 8227, 10128, 10158, 10228, 10258, 10308, 121510, 122210, 122510, 123010, 152210, 152510, 153010, 182210, 182510, 183010, 183510, 184010.
Измерения производятся в ручном и автоматическом (ЧПУ) режимах. В ручном режиме управление перемещением головки осуществляется при помощи пульта управления. В автоматическом режиме - с помощью программного обеспечения, установленного на компьютер.
КИМ m.era оснащаются стационарными головками SP80, SP80H; пятиосевыми измерительными головками PH20 со встроенным контактным датчиком TP20 и REVO, REVO-2 с контактными датчиками RSP2, RSP3; неповоротными измерительными головками PH6, РН6М с контактными датчиками TP20, TP200, SP25M; поворотными моторизированными измерительными головками PH10/PH10 Plus (модификации M/MQ/T/iQ) с контактными датчиками TP20, TP200, SP25M. Дополнительно КИМ m.era могут оснащаться бесконтактными датчиками (лазерные, оптические датчики), контактными датчиками для измерений параметров шероховатости, бесконтактными датчиками RVP и RFP для измерительных головок REVO, REVO-2. КИМ m.era дополнительно могут быть оснащены поворотными измерительными столами.
Общий вид КИМ m.era и маркировочной наклейки представлен на рисунках 1-4.
Цвет кожухов верхней части корпуса КИМ m.era белый. Допустимы различные варианты цвета кожухов нижней части корпуса КИМ m.era - белый, серый или черный. Варианты цветовых решений не зависят от модификации и технических особенностей оборудования.
В процессе эксплуатации КИМ m.era не предусматривает внешних механических или электронных регулировок.
Пломбирование КИМ m.era от несанкционированного доступа не предусмотрено. Заводской номер КИМ m.era методом печати в буквенно-числовом формате и знак утверждения типа указываются на маркировочной наклейке, расположенной на боковой поверхности гранитного измерительного стола. Нанесение знака поверки на средство измерений не

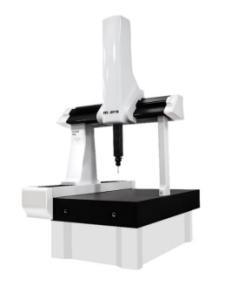

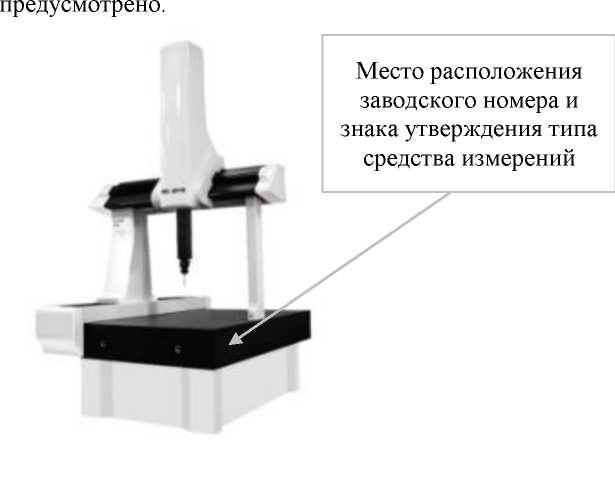

Рисунок 1. Общий вид КИМ m.era модификаций ALMAZ, ALMAZ+ и маркировочной наклейки
Место расположения заводского номера и знака утверждения типа средства измерений
Модель: ONYX 564
Серийный №: К1ХХХХХХХХ
Год производства: 2023
ТУ 26.51.66-001-85024640-2022
ООО «Измерительные Решения»
РФ, г. Москва, ул. Шарикоподшипниковская, д. 13, стр. 5
Тел.+7(495)545-43-90 0|ЖЕ г гч г
e-mail: info@m-solutions.ru Г НI
wwwm-solutions.ru L11L мм

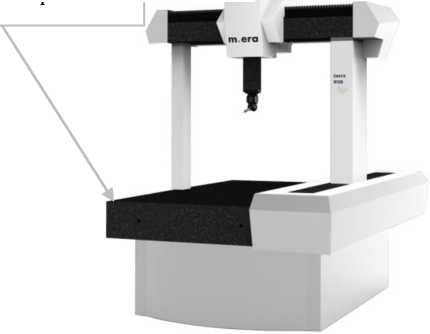

Рисунок 2. Общий вид КИМ m.era модификаций ONYX, ONYX+ и маркировочной наклейки
Место расположения заводского номера и знака утверждения типа средства измерений

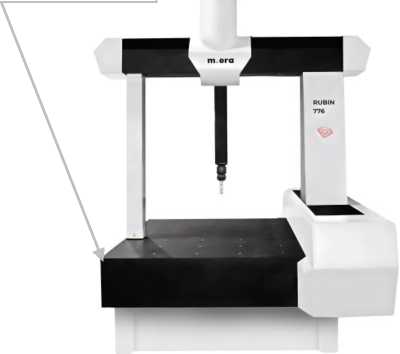

Модель: RUBIN 776
Серийный №: К1ХХХХХХХХ
Год производства 2023
ТУ 26.51.66-001-85024640-2022
ООО «Измерительные Решения»
РФ, г. Москва, ул. Шарикоподшипниковская, д. 13, стр. 5
Тел.+7(495)545-43-90 0|ЖЕ г гч г
e-mail: info@m-solutions.ru Г НI
wwwm-solutions.ru L11L мм
Место расположения заводского номера и знака утверждения типа средства измерений
Модель: SAPFIR 686
Серийный №: К1ХХХХХХХХ
Год производства: 2023
ТУ 26.51.66-001-85024640-2022
ООО «Измерительные Решения»
РФ, г. Москва, ул. Шарикоподшипниковская, д. 13, стр. 5
Тел.+7(495)545-43-90 г гч г
e-mail: info@m-solutions.ru Г НI
wwwm-solutions.ru L11L мм

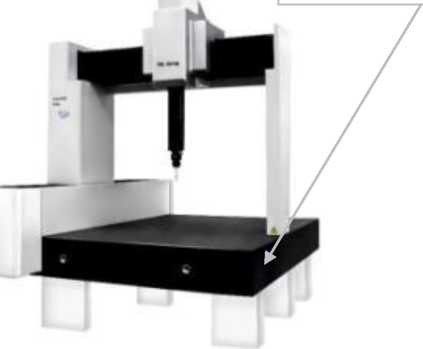

Рисунок 4. Общий вид КИМ m.era модификаций SAPFIR, SAPFIR+ и маркировочной наклейки
КИМ m.era оснащаются универсальным метрологически значимым программным обеспечением (далее - ПО) Visual DMIS, Rational DMIS, Power DMIS, PC-DMIS, MODUS.
Visual DMIS, Rational DMIS, Power DMIS, PC-DMIS, MODUS - программное обеспечение, позволяющее создавать управляющие программы для выполнения измерений на КИМ, производить анализ полученных данных, вычислять допуски и создавать графические и текстовые отчеты по результатам измерений.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать измеренные значения.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Для защиты ПО от несанкционированного доступа используют USB-ключ. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в Таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||||
| Идентификационное наименование ПО | Rational DMIS | Visual DMIS | Power DMIS | PC-DMIS | MODUS |
| Номер версии (идентификационный номер) ПО | v.2022.1.8 и выше | v.7.5 и выше | v.1.17 и выше | v.2010 и выше | v. 1.X и выше |
| Цифровой идентификатор ПО | — | — | — | — | — |
| Наименование КИМ | Типоразмер машины | Диапазон измерений, мм | Габа | ритные размеры, мм | Масса не более, кг | |||
| X | Y | Z | длина | ширина | высота | |||
| ALMAZ/ ALMAZ+ | 564 | От 0 до 505 | От 0 до 605 | От 0 до 405 | 1420 | 1135 | 2310 | 900 |
| 686 | От 0 до 605 | От 0 до 805 | От 0 до 605 | 1740 | 1420 | 2760 | 1300 | |
| 8106 | От 0 до 805 | От 0 до 1005 | 1940 | 1620 | 1700 | |||
| 8126 | От 0 до 1205 | 2140 | 1900 | |||||
| 8156 | От 0 до 1505 | 2440 | 2200 | |||||
| ONYX/ ONYX+ | 564 | От 0 до 505 | От 0 до 605 | От 0 до 405 | 1600 | 1300 | 2185 | 730 |
| 686 | От 0 до 605 | От 0 до 805 | От 0 до 605 | 1800 | 1400 | 2585 | 810 | |
| 7106 | От 0 до 705 | От 0 до 1005 | 2000 | 1500 | 980 | |||
| 8126 | От 0 до 805 | От 0 до 1205 | 2200 | 1600 | 1030 | |||
| 8157 | От 0 до 1505 | От 0 до 705 | 2500 | 2685 | 1150 | |||
| 9106 | От 0 до 905 | От 0 до 1005 | От 0 до 605 | 2000 | 1700 | 2585 | 1050 | |
| 9128 | От 0 до 1205 | От 0 до 805 | 2200 | 2985 | 1100 | |||
| 9158 | От 0 до 1505 | 2500 | 1300 | |||||
| 9208 | От 0 до 2005 | 3000 | 1500 | |||||
| 10128 | От 0 до 1005 | От 0 до 1205 | 2200 | 1800 | 1500 | |||
| 10158 | От 0 до 1505 | 2500 | 1800 | |||||
| 10208 | От 0 до 2005 | 3000 | 2500 | |||||
| 121510 | От 0 до 1205 | От 0 до 1505 | От 0 до 1005 | 2500 | 2000 | 3385 | 5000 | |
| 122010 | От 0 до 2005 | 3000 | 5600 | |||||
| 123010 | От 0 до 3005 | 4000 | 6800 | |||||
| 152210 | От 0 до 1505 | От 0 до 2205 | 3200 | 2300 | 7200 | |||
| 152510 | От 0 до 2505 | 3500 | 7800 | |||||
| 153012 | От 0 до 3005 | От 0 до 1205 | 4000 | 3785 | 8820 | |||
| 153512 | От 0 до 3505 | 4500 | 9520 | |||||
| 163512 | От 0 до 1605 | От 0 до 3505 | 4500 | 2400 | 9820 | |||
| 203015 | От 0 до 2005 | От 0 до 3005 | От 0 до 1505 | 4000 | 2800 | 4085 | 10820 | |
| RUBIN | 776 | От 0 до 705 | От 0 до 705 | От 0 до 605 | 1790 | 1978 | 3010 | 2275 |
| 7106 | От 0 до 1005 | 2660 | 2975 | |||||
| 9128 | От 0 до 905 | От 0 до 1205 | От 0 до 805 | 2860 | 2178 | 3420 | 3960 | |
| 9158 | От 0 до 1505 | 3160 | 4180 | |||||
| 121510 | От 0 до 1205 | От 0 до 1505 | От 0 до 1005 | 3310 | 2478 | 3850 | 5400 | |
| 122010 | От 0 до 2005 | 3810 | 7500 | |||||
| 123010 | От 0 до 3005 | 4810 | 8000 | |||||
| 152010 | От 0 до 1505 | От 0 до 2005 | 3810 | 2778 | 7700 | |||
| 152112 | От 0 до 2105 | От 0 до 1205 | 3910 | 4250 | 8000 | |||
| 153012 | От 0 до 3005 | 4810 | 8800 | |||||
| SAPFIR/ SAPFIR+ | 686 | От 0 до 605 | От 0 до 805 | От 0 до 605 | 1740 | 1420 | 2760 | 1800 |
| 8127 | От 0 до 805 | От 0 до 1205 | От 0 до 705 | 2200 | 1685 | 2930 | 2600 | |
| 8157 | От 0 до 1505 | 2500 | 3000 | |||||
| 8227 | От 0 до 2205 | 3580 | 3800 | |||||
| 10128 | От 0 до 1005 | От 0 до 1205 | От 0 до 805 | 2200 | 1885 | 3130 | 2900 | |
| 10158 | От 0 до 1505 | 2500 | 3300 | |||||
| 10228 | От 0 до 2205 | 3580 | 4200 | |||||
| 10258 | От 0 до 2505 | 3880 | 4600 | |||||
| 10308 | От 0 до 3005 | 4380 | 5900 | |||||
| 121510 | От 0 до 1205 | От 0 до 1505 | От 0 до 1005 | 2500 | 2085 | 3470 | 3600 | |
| 122210 | От 0 до 2205 | 3580 | 4600 | |||||
| 122510 | От 0 до 2505 | 3880 | 5500 | |||||
| 123010 | От 0 до 3005 | 4380 | 6500 | |||||
| 152210 | От 0 до 1505 | От 0 до 2205 | 3580 | 2385 | 5900 | |||
| 152510 | От 0 до 2505 | 3880 | 6500 | |||||
| 153010 | От 0 до 3005 | 4380 | 7400 | |||||
| 182210 | От 0 до 1805 | От 0 до 2205 | 3580 | 2685 | 6700 | |||
| 182510 | От 0 до 2505 | 3880 | 7500 | |||||
| 183010 | От 0 до 3005 | 4380 | 8400 | |||||
| 183510 | От 0 до 3505 | 4880 | 9400 | |||||
| 184010 | От 0 до 4005 | 5380 | 11000 | |||||
| Наименование КИМ | Типоразмер машины | Пределы допускаемой абсолютной объемной погрешности MPEE, мкм | ||||
| Изм. головки PH20 (только для TP20), PH6, PH6M, PH10/PH10 Plus (модификации M/MQ/T/iQ), система датчика SP80 | Изм. головка REVO/REVO-2 | |||||
| PH20 / TP20 | TP200 | SP25M / SP80 | RSP2 | RSP3 | ||
| ALMAZ | 564 | ±(2,3+L/250) | ±(2,1+L/250) | ±(1,8+L/250) | — | — |
| 686 | ±(2,6+L/250) | ±(2,4+L/250) | ±(2,1+L/250) | |||
| 8106 | ±(2,7+L/250) | ±(2,5+L/250) | ±(2,2+L/250) | |||
| 8126 | ||||||
| 8156 | ||||||
| ALMAZ+ | 564 | ±(1,9+L/330) | ±(1,7+L/330) | ±(1,5+L/330) | — | — |
| 686 | ±(2,0+L/330) | ±(1,8+L/330) | ±(1,6+L/330) | |||
| 8106 | ±(2,1+L/330) | ±(1,9+L/330) | ±(1,7+L/330) | |||
| 8126 | ||||||
| 8156 | ||||||
| ONYX | 564 | ±(2,3+L/300) | ±(2,1+L/300) | ±(1,6+L/300) | — | — |
| 686 | ±(2,4+L/300) | ±(2,2+L/300) | ±(1,7+L/300) | |||
| 7106 | ±(2,5+L/300) | ±(2,3+L/300) | ±(1,8+L/300) | ±(1,8+L/300) | ±(1,8+L/300) | |
| 8126 | ||||||
| 8157 | ||||||
| 9106 | ±(2,6+L/300) | ±(2,4+L/300) | ±(2,1+L/300) | ±(2,1+L/300) | ±(2,1+L/300) | |
| 9128 | ±(2,7+L/300) | ±(2,5+L/300) | ±(2,2+L/300) | ±(2,2+L/300) | ±(2,2+L/300) | |
| 9158 | ±(2,8+L/300) | ±(2,6+L/300) | ±(2,3+L/300) | ±(2,3+L/300) | ±(2,3+L/300) | |
| 9208 | ±(2,9+L/300) | ±(2,7+L/300) | ±(2,4+L/300) | ±(2,4+L/300) | ±(2,4+L/300) | |
| 10128 | ±(3,1+L/300) | ±(2,9+L/300) | ±(2,6+L/300) | ±(2,6+L/300) | ±(2,6+L/300) | |
| 10158 | ±(3,2+L/300) | ±(3,0+L/300) | ±(2,7+L/300) | ±(2,7+L/300) | ±(2,7+L/300) | |
| 10208 | ±(3,3+L/300) | ±(3,1+L/300) | ±(2,8+L/300) | ±(2,8+L/300) | ±(2,8+L/300) | |
| 121510 | ±(3,3+L/300) | ±(3,1+L/300) | ±(2,8+L/300) | ±(2,8+L/300) | ±(2,8+L/300) | |
| 122010 | ±(3,5+L/300) | ±(3,3+L/300) | ±(3,0+L/300) | ±(3,0+L/300) | ±(3,0+L/300) | |
| 123010 | ±(3,6+L/300) | ±(3,4+L/300) | ±(3,1+L/300) | ±(3,1+L/300) | ±(3,1+L/300) | |
| 152210 | ±(3,7+L/300) | ±(3,5+L/300) | ±(3,2+L/300) | ±(3,2+L/300) | ±(3,2+L/300) | |
| 152510 | ±(3,7+L/300) | ±(3,5+L/300) | ±(3,2+L/300) | ±(3,2+L/300) | ±(3,2+L/300) | |
| 153012 | ±(3,8+L/300) | ±(3,6+L/300) | ±(3,3+L/300) | ±(3,3+L/300) | ±(3,3+L/300) | |
| 153512 | ±(3,9+L/300) | ±(3,7+L/300) | ±(3,4+L/300) | ±(3,4+L/300) | ±(3,4+L/300) | |
| 163512 | ±(4,1+L/300) | ±(3,9+L/300) | ±(3,6+L/300) | ±(3,6+L/300) | ±(3,6+L/300) | |
| 203015 | ±(4,3+L/300) | ±(4,1+L/300) | ±(3,8+L/300) | ±(3,8+L/300) | ±(3,8+L/300) | |
| ONYX+ | 564 | — | ±(1,7+L/330) | ±(1,4+L/350) | — | |
| 686 | ±(1,8+L/330) | ±(1,5+L/350) | ||||
| 7106 | ±(1,6+L/350) | ±(1,8+L/300) | ±(1,8+L/300) | |||
| 8126 | ||||||
| 8157 | ||||||
| 9106 | ±(1,6+L/330) | ±(2,1+L/300) | ±(2,1+L/300) | |||
| 9128 | ±(1,9+L/330) | ±(1,7+L/330) | ±(2,2+L/300) | ±(2,2+L/300) | ||
| 9158 | ±(2,0+L/330) | ±(1,8+L/330) | ±(2,3+L/300) | ±(2,3+L/300) | ||
| 9208 | ±(2,3+L/330) | ±(1,9+L/330) | ±(2,4+L/300) | ±(2,4+L/300) | ||
| 10128 | ±(2,5+L/330) | ±(2,1+L/330) | ±(2,6+L/300) | ±(2,6+L/300) | ||
| 10158 | ±(2,6+L/330) | ±(2,2+L/330) | ±(2,7+L/300) | ±(2,7+L/300) | ||
| 10208 | ±(2,7+L/330) | ±(2,3+L/330) | ±(2,8+L/300) | ±(2,8+L/300) | ||
| 121510 | ±(2,9+L/330) | ±(2,5+L/330) | ±(2,8+L/300) | ±(2,8+L/300) | ||
| 122010 | ±(3,0+L/330) | ±(2,6+L/330) | ±(3,0+L/300) | ±(3,0+L/300) | ||
| 123010 | ±(3,1+L/330) | ±(2,7+L/330) | ±(3,1+L/300) | ±(3,1+L/300) | ||
| 152210 | ±(3,2+L/330) | ±(2,8+L/330) | ±(3,2+L/300) | ±(3,2+L/300) | ||
| 152510 | ±(3,2+L/330) | ±(2,8+L/330) | ±(3,2+L/300) | ±(3,2+L/300) | ||
| 153012 | ±(3,3+L/330) | ±(2,9+L/330) | ±(3,3+L/300) | ±(3,3+L/300) | ||
| 153512 | ±(3,4+L/330) | ±(3,0+L/330) | ±(3,4+L/300) | ±(3,4+L/300) | ||
| 163512 | ±(3,6+L/330) | ±(3,2+L/330) | ±(3,6+L/300) | ±(3,6+L/300) | ||
| 203015 | ±(3,8+L/330) | ±(3,4+L/330) | ±(3,8+L/300) | ±(3,8+L/300) | ||
| Наименование КИМ | Типоразмер машины | Пределы допускаемой абсолютной объемной погрешности MPEE, мкм | ||||
| Изм. головки PH20 (только для TP20), PH6, РН6М, PH10/PH10 Plus (модификации M/MQ/T/iQ), система датчика SP80 | Изм. головка REVO/REVO-2 | |||||
| PH20 / TP20 | TP200 | SP25M / SP80 | RSP2 | RSP3 | ||
| RUBIN | 776 | ±(1,7+0,9L/300) | ±(1,5+0,9L/300) | ±(1,2+0,9L/300) | ±(1,5+0,9L/300) | ±(1,5+0,9L/300) |
| 7106 | ±(1,7+0,9L/300) | ±(1,5+0,9L/300) | ±(1,2+0,9L/300) | |||
| 9128 | ±(2,0+0,9L/300) | ±(1,8+0,9L/300) | ±(1,5+0,9L/300) | ±(1,8+0,9L/300) | ±(1,8+0,9L/300) | |
| 9158 | ±(2,2+0,9L/300) | ±(2,0+0,9L/300) | ±(1,7+0,9L/300) | ±(2,0+0,9L/300) | ±(2,0+0,9L/300) | |
| 121510 | ±(2,7+0,9L/300) | ±(2,5+0,9L/300) | ±(2,2+0,9L/300) | ±(2,5+0,9L/300) | ±(2,5+0,9L/300) | |
| 122010 | ±(2,9+0,9L/300) | ±(2,7+0,9L/300) | ±(2,4+0,9L/300) | ±(2,7+0,9L/300) | ±(2,7+0,9L/300) | |
| 123010 | ±(2,9+0,9L/300) | ±(2,7+0,9L/300) | ±(2,6+0,9L/300) | ±(2,7+0,9L/300) | ±(2,7+0,9L/300) | |
| 152010 | ±(3,1+0,9L/300) | ±(2,9+0,9L/300) | ±(2,6+0,9L/300) | ±(2,9+0,9L/300) | ±(2,9+0,9L/300) | |
| 152112 | ±(3,3+0,9L/300) | ±(3,1+0,9L/300) | ±(2,8+0,9L/300) | ±(3,1+0,9L/300) | ±(3,1+0,9L/300) | |
| 153012 | ±(3,6+0,9L/300) | ±(3,4+0,9L/300) | ±(3,2+0,9L/300) | ±(3,4+0,9L/300) | ±(3,4+0,9L/300) | |
| SAPFIR | 686 | ±(2,1+L/300) | ±(1,9+L/300) | ±(1,5+L/300) | — | — |
| 8127 | ±(2,3+L/300) | ±(2,1+L/300) | ±(1,7+L/300) | |||
| 8157 | ||||||
| 8227 | ||||||
| 10128 | ±(2,7+L/300) | ±(2,5+L/300) | ±(2,1+L/300) | |||
| 10158 | ||||||
| 10228 | ||||||
| 10258 | ||||||
| 10308 | ||||||
| 121510 | ±(3,1+L/300) | ±(2,9+L/300) | ±(2,5+L/300) | |||
| 122210 | ||||||
| 122510 | ||||||
| 123010 | ||||||
| 152210 | ±(3,5+L/300) | ±(3,3+L/300) | ±(2,9+L/300) | |||
| 152510 | ||||||
| 153010 | ||||||
| 182210 | ±(3,9+L/300) | ±(3,7+L/300) | ±(3,3+L/300) | |||
| 182510 | ||||||
| 183010 | ||||||
| 183510 | ||||||
| 184010 | ||||||
| SAPFIR+ | 686 | ±(1,8+L/350) | ±(1,6+L/350) | ±(1,2+L/350) | — | — |
| 8127 | ±(2,0+L/350) | ±(1,8+L/350) | ±(1,4+L/350) | |||
| 8157 | ||||||
| 8227 | ||||||
| 10128 | ±(2,3+L/350) | ±(2,1+L/350) | ±(1,7+L/350) | |||
| 10158 | ||||||
| 10228 | ||||||
| 10258 | ||||||
| 10308 | ||||||
| 121510 | ±(2,7+L/350) | ±(2,5+L/350) | ±(2,1+L/350) | |||
| 122210 | ||||||
| 122510 | ||||||
| 123010 | ||||||
| 152210 | ±(3,1+L/350) | ±(2,9+L/350) | ±(2,5+L/350) | |||
| 152510 | ||||||
| 153010 | ||||||
| 182210 | ±(3,5+L/350) | ±(3,3+L/350) | ±(2,9+L/350) | |||
| 182510 | ||||||
| 183010 | ||||||
| 183510 | ||||||
| 184010 | ||||||
Таблица 4 - Пределы допускаемой абсолютной объемной погрешности измерительной головки MPEp машин координатно-измерительных портальных m.era
| Наименование КИМ | Типоразмер машины | Пределы допускаемой абсолютной объемной погрешности MPEp, мкм | ||||
| Изм. головки PH20 (только для TP20), PH6, PH6M, PH10/PH10 Plus (модификации M/MQ/T/iQ), система датчика SP80 | Изм. головка REVO / REVO-2 | |||||
| PH20 / TP20 | TP200 | SP25M / SP80 | RSP2 | RSP3 | ||
| ALMAZ | 564 | ±2,4 | ±2,2 | ±1,8 | — | — |
| 686 | ±2,7 | ±2,5 | ±2,1 | |||
| 8106 | ±2,8 | ±2,6 | ±2,2 | |||
| 8126 | ||||||
| 8156 | ||||||
| ALMAZ+ | 564 | ±2,1 | ±1,9 | ±1,5 | — | — |
| 686 | ±2,2 | ±2,0 | ±1,6 | |||
| 8106 | ±2,3 | ±2,1 | ±1,7 | |||
| 8126 | ||||||
| 8156 | ||||||
| ONYX | 564 | ±2,3 | ±2,1 | ±1,6 | — | — |
| 686 | ±2,4 | ±2,2 | ±1,7 | |||
| 7106 | ±2,5 | ±2,3 | ±1,8 | ±1,8 | ±1,8 | |
| 8126 | ||||||
| 8157 | ||||||
| 9106 | ±2,6 | ±2,4 | ±2,1 | ±2,1 | ±2,1 | |
| 9128 | ±2,7 | ±2,5 | ±2,2 | ±2,2 | ±2,2 | |
| 9158 | ±2,8 | ±2,6 | ±2,3 | ±2,3 | ±2,3 | |
| 9208 | ±2,9 | ±2,7 | ±2,4 | ±2,4 | ±2,4 | |
| 10128 | ±3,1 | ±2,9 | ±2,6 | ±2,6 | ±2,6 | |
| 10158 | ±3,2 | ±3,0 | ±2,7 | ±2,7 | ±2,7 | |
| 10208 | ±3,3 | ±3,1 | ±2,8 | ±2,8 | ±2,8 | |
| 121510 | ±3,3 | ±3,1 | ±2,8 | ±2,8 | ±2,8 | |
| 122010 | ±3,5 | ±3,3 | ±3,0 | ±3,0 | ±3,0 | |
| 123010 | ±3,6 | ±3,4 | ±3,1 | ±3,1 | ±3,1 | |
| 152210 | ±3,7 | ±3,5 | ±3,2 | ±3,2 | ±3,2 | |
| 152510 | ±3,7 | ±3,5 | ±3,2 | ±3,2 | ±3,2 | |
| 153012 | ±3,8 | ±3,6 | ±3,3 | ±3,3 | ±3,3 | |
| 153512 | ±3,9 | ±3,7 | ±3,4 | ±3,4 | ±3,4 | |
| 163512 | ±4,1 | ±3,9 | ±3,6 | ±3,6 | ±3,6 | |
| 203015 | ±4,3 | ±4,1 | ±3,8 | ±3,8 | ±3,8 | |
| ONYX+ | 564 | — | ±1,9 | ±1,4 | — | |
| 686 | ±2,0 | ±1,5 | ||||
| 7106 | ±1,6 | ±1,8 | ±1,8 | |||
| 8126 | ||||||
| 8157 | ||||||
| 9106 | ±2,1 | ±1,7 | ±2,1 | ±2,1 | ||
| 9128 | ±2,1 | ±1,7 | ±2,2 | ±2,2 | ||
| 9158 | ±2,2 | ±1,8 | ±2,3 | ±2,3 | ||
| 9208 | ±2,5 | ±1,9 | ±2,4 | ±2,4 | ||
| 10128 | ±2,7 | ±2,1 | ±2,6 | ±2,6 | ||
| 10158 | ±2,8 | ±2,2 | ±2,7 | ±2,7 | ||
| 10208 | ±3,1 | ±2,5 | ±2,8 | ±2,8 | ||
| 121510 | ±3,1 | ±2,5 | ±2,8 | ±2,8 | ||
| 122010 | ±3,2 | ±2,6 | ±3,0 | ±3,0 | ||
| 123010 | ±3,3 | ±2,7 | ±3,1 | ±3,1 | ||
| 152210 | ±3,4 | ±2,8 | ±3,2 | ±3,2 | ||
| 152510 | ±3,4 | ±2,8 | ±3,2 | ±3,2 | ||
| 153012 | ±3,5 | ±2,9 | ±3,3 | ±3,3 | ||
| 153512 | ±3,6 | ±3,0 | ±3,4 | ±3,4 | ||
| 163512 | ±3,8 | ±3,2 | ±3,6 | ±3,6 | ||
| 203015 | ±4,0 | ±3,4 | ±3,8 | ±3,8 | ||
| Наименование КИМ | Типоразмер машины | Пределы допускаемой абсолютной объемной погрешности MPEp, мкм | ||||
| Изм. головки PH20 (только для TP20), PH6, РН6М, PH10/PH10 Plus (модификации M/MQ/T/iQ), система датчика SP80 | Изм. головка REVO / REVO-2 | |||||
| PH20 / TP20 | TP200 | SP25M / SP80 | RSP2 | RSP3 | ||
| RUBIN | 776 | ±1,7 | ±1,5 | ±1,2 | ±1,5 | ±1,5 |
| 7106 | ±1,7 | ±1,5 | ±1,2 | ±1,5 | ±1,5 | |
| 9128 | ±2,0 | ±1,8 | ±1,5 | ±1,8 | ±1,8 | |
| 9158 | ±2,2 | ±2,0 | ±1,7 | ±2,0 | ±2,0 | |
| 121510 | ±2,7 | ±2,5 | ±2,2 | ±2,5 | ±2,5 | |
| 122010 | ±2,9 | ±2,7 | ±2,4 | ±2,7 | ±2,7 | |
| 123010 | ±3,0 | ±2,8 | ±2,5 | ±2,8 | ±2,8 | |
| 152010 | ±3,1 | ±2,9 | ±2,6 | ±2,9 | ±2,9 | |
| 152112 | ±3,3 | ±3,1 | ±2,8 | ±3,1 | ±3,1 | |
| 153012 | ±3,8 | ±3,5 | ±3,2 | ±3,5 | ±3,5 | |
| SAPFIR | 686 | ±2,4 | ±2,1 | ±1,5 | — | — |
| 8127 | ±2,6 | ±2,3 | ±1,7 | |||
| 8157 | ||||||
| 8227 | ||||||
| 10128 | ±3,0 | ±2,7 | ±2,1 | |||
| 10158 | ||||||
| 10228 | ||||||
| 10258 | ||||||
| 10308 | ||||||
| 121510 | ±3,4 | ±3,1 | ±2,5 | |||
| 122210 | ||||||
| 122510 | ||||||
| 123010 | ||||||
| 152210 | ±3,8 | ±3,5 | ±2,9 | |||
| 152510 | ||||||
| 153010 | ||||||
| 182210 | ±4,2 | ±3,9 | ±3,3 | |||
| 182510 | ||||||
| 183010 | ||||||
| 183510 | ||||||
| 184010 | ||||||
| SAPFIR+ | 686 | ±2,0 | ±1,8 | ±1,2 | — | — |
| 8127 | ±2,2 | ±2,0 | ±1,4 | |||
| 8157 | ||||||
| 8227 | ||||||
| 10128 | ±2,5 | ±2,3 | ±1,7 | |||
| 10158 | ||||||
| 10228 | ||||||
| 10258 | ||||||
| 10308 | ||||||
| 121510 | ±2,9 | ±2,7 | ±2,1 | |||
| 122210 | ||||||
| 122510 | ||||||
| 123010 | ||||||
| 152210 | ±3,3 | ±3,1 | ±2,5 | |||
| 152510 | ||||||
| 153010 | ||||||
| 182210 | ±3,7 | ±3,5 | ±2,9 | |||
| 182510 | ||||||
| 183010 | ||||||
| 183510 | ||||||
| 184010 | ||||||
Таблица 5 - Пределы допускаемой абсолютной погрешности сканирования MPETHP машин координатно-измерительных портальных m.era
| Наименование КИМ | Типоразмер машины | Пределы допускаемой абсолютной погрешности сканирования MPETHP, мкм | |||||
| PH6, РН6М, PH10/PH10 Plus (модификации M/MQ/iQ), SP80 | Изм. головка REVO / REVO-2 | ||||||
| SP25M / SP80 | Время, сек | RSP2 | Время, сек | RSP3 | Время, сек | ||
| ALMAZ | 564 | ±3,0 | 72 | — | — | — | — |
| 686 | ±3,2 | ||||||
| 8106 | ±3,3 | ||||||
| 8126 | |||||||
| 8156 | |||||||
| ALMAZ+ | 564 | ±2,6 | 72 | — | — | — | — |
| 686 | ±2,7 | ||||||
| 8106 | ±2,8 | ||||||
| 8126 | |||||||
| 8156 | |||||||
| ONYX | 564 | ±3,0 | 60 | — | — | — | — |
| 686 | ±3,1 | ||||||
| 7106 | ±4,0 | 20 | ±4,0 | 20 | |||
| 8126 | |||||||
| 8157 | |||||||
| 9106 | ±3,3 | ||||||
| 9128 | ±3,3 | ||||||
| 9158 | ±3,4 | ||||||
| 9208 | ±3,5 | ||||||
| 10128 | ±3,6 | ||||||
| 10158 | ±3,7 | ||||||
| 10208 | ±3,8 | ||||||
| 121510 | ±3,8 | ±4,5 | ±4,5 | ||||
| 122010 | ±3,8 | ||||||
| 123010 | ±3,9 | ||||||
| 152210 | ±4,0 | ||||||
| 152510 | ±4,0 | ||||||
| 153012 | ±4,1 | ||||||
| 153512 | ±4,2 | ||||||
| 163512 | ±4,4 | ||||||
| 203015 | ±4,6 | ||||||
| ONYX+ | 564 | ±2,6 | 60 | — | — | — | — |
| 686 | ±2,7 | ||||||
| 7106 | ±4,0 | 20 | ±4,0 | 20 | |||
| 8126 | |||||||
| 8157 | |||||||
| 9106 | ±2,8 | ||||||
| 9128 | ±2,8 | ||||||
| 9158 | ±2,9 | ||||||
| 9208 | ±3,1 | ||||||
| 10128 | ±3,2 | ||||||
| 10158 | ±3,3 | ||||||
| 10208 | ±3,6 | ||||||
| 121510 | ±3,6 | ±4,5 | ±4,5 | ||||
| 122010 | ±3,6 | ||||||
| 123010 | ±3,7 | ||||||
| 152210 | ±3,9 | ||||||
| 152510 | ±3,9 | ||||||
| 153012 | ±4,0 | ||||||
| 153512 | ±4,1 | ||||||
| 163512 | ±4,3 | ||||||
| 203015 | ±4,5 | ||||||
| Наименование КИМ | Типоразмер машины | Пределы допускаемой абсолютной погрешности сканирования MPETHP, мкм | |||||
| PH6, РН6М, PH10/PH10 Plus (модификации M/MQ/iQ), SP80 | Изм. головка REVO / REVO-2 | ||||||
| SP25M / SP80 | Время, сек | RSP2 | Время, сек | RSP3 | Время, сек | ||
| RUBIN | 776 | ±1,8 | 60 | ±1,8 | 60 | ±1,8 | 60 |
| 7106 | ±1,8 | ±1,8 | ±1,8 | ||||
| 9128 | ±2,0 | ±2,0 | ±2,0 | ||||
| 9158 | ±2,3 | ±2,3 | ±2,3 | ||||
| 121510 | ±3,0 | ±3,0 | ±3,0 | ||||
| 122010 | ±3,3 | ±3,3 | ±3,3 | ||||
| 123010 | ±4,3 | ±4,3 | ±4,3 | ||||
| 152010 | ±3,5 | ±3,5 | ±3,5 | ||||
| 152112 | ±3,8 | ±3,8 | ±3,8 | ||||
| 153012 | ±4,1 | ±4,1 | ±4,1 | ||||
| SAPFIR | 686 | ±2,6 | 72 | — | — | — | — |
| 8127 | ±2,8 | ||||||
| 8157 | |||||||
| 8227 | |||||||
| 10128 | ±3,2 | ||||||
| 10158 | |||||||
| 10228 | |||||||
| 10258 | |||||||
| 10308 | |||||||
| 121510 | ±3,6 | ||||||
| 122210 | |||||||
| 122510 | |||||||
| 123010 | |||||||
| 152210 | ±4,0 | ||||||
| 152510 | |||||||
| 153010 | |||||||
| 182210 | ±4,4 | ||||||
| 182510 | |||||||
| 183010 | |||||||
| 183510 | |||||||
| 184010 | |||||||
| SAPFIR+ | 686 | ±2,3 | 72 | — | — | — | — |
| 8127 | ±2,5 | ||||||
| 8157 | |||||||
| 8227 | |||||||
| 10128 | ±2,8 | ||||||
| 10158 | |||||||
| 10228 | |||||||
| 10258 | |||||||
| 10308 | |||||||
| 121510 | ±3,2 | ||||||
| 122210 | |||||||
| 122510 | |||||||
| 123010 | |||||||
| 152210 | ±3,6 | ||||||
| 152510 | |||||||
| 153010 | |||||||
| 182210 | ±4,0 | ||||||
| 182510 | |||||||
| 183010 | |||||||
| 183510 | |||||||
| 184010 | |||||||
Таблица 6 - Эксплуатационные характеристики машин координатно-измерительных
портальных m.era______________________________________________________________________
| Наименова ние КИМ | Типораз мер машины | Нормальная область значений температуры, °С | Допускаемое изменение температуры | Относительн ая влажность воздуха, без конденсата, % | Напряжени е питания переменног о тока, В | Частота переменног о тока, Г ц | Требуемое давление сжатого воздуха, МПа | Расход воздуха при измерении, нл/мин | |
| °С/ч | °С/24ч | ||||||||
| ALMAZ / ALMAZ+ | 564 | От +18 до +22 | От 0 до 0,5 | От 0 до 1 | От 40 до 60 | 220±11 | 50/60 | 0,6-0,8 | 120 |
| 686 | |||||||||
| 8106 | |||||||||
| 8126 | |||||||||
| 8156 | |||||||||
| ONYX / ONYX+ | 564 | От +18 до +22 | От 0 до 0,5 | От 0 до 1 | От 40 до 60 | 220±11 | 50/60 | 0,6-1,0 | 150 |
| 686 | |||||||||
| 7106 | |||||||||
| 8126 | |||||||||
| 8157 | |||||||||
| 9106 | |||||||||
| 9128 | |||||||||
| 9158 | |||||||||
| 9208 | |||||||||
| 10128 | |||||||||
| 10158 | |||||||||
| 10208 | |||||||||
| 121510 | |||||||||
| 122010 | |||||||||
| 123010 | |||||||||
| 152210 | |||||||||
| 152510 | |||||||||
| 153012 | |||||||||
| 153512 | |||||||||
| 163512 | |||||||||
| 203015 | |||||||||
| RUBIN | 776 | От +18 до +22 | От 0 до 0,5 | От 0 до 1 | От 40 до 60 | 220±11 | 50/60 | 0,6-0,8 | 150 |
| 7106 | |||||||||
| 9128 | |||||||||
| 9158 | |||||||||
| 121510 | |||||||||
| 122010 | |||||||||
| 123010 | |||||||||
| 152010 | |||||||||
| 152112 | |||||||||
| 153012 | |||||||||
| SAPFIR / SAPFIR+ | 686 | От +18 до +22 | От 0 до 0,5 | От 0 до 1 | От 40 до 60 | 220±11 | 50/60 | 0,6-0,8 | 120 |
| 8127 | |||||||||
| 8157 | |||||||||
| 8227 | |||||||||
| 10128 | |||||||||
| 10158 | |||||||||
| 10228 | |||||||||
| 10258 | |||||||||
| 10308 | |||||||||
| 121510 | 150 | ||||||||
| 122210 | |||||||||
| 122510 | |||||||||
| 123010 | |||||||||
| 152210 | |||||||||
| 152510 | |||||||||
| 153010 | |||||||||
| 182210 | |||||||||
| 182510 | |||||||||
| 183010 | |||||||||
| 183510 | |||||||||
| 184010 | |||||||||
наносится типографским способом на титульный лист руководства по эксплуатации, паспорта и на маркировочной наклейке, расположенной на боковой поверхности гранитного измерительного стола.
Таблица 7 - Комплектность машин координатно-измерительных портальных m.era
| Наименование | Кол-во | Обозначение |
| Машина координатно-измерительная портальная с измерительной головкой и измерительным датчиком | 1 шт. | m.era |
| Пульт управления | 1 шт. | — |
| Шкаф управления | 1 шт. | — |
| Калибровочная сфера | 1 шт. | — |
| Руководство по эксплуатации | 1 экз. | 26.51.66-001-85024640-2022 РЭ |
| Паспорт | 1 экз. | 26.51.66-001-85024640-2022 ПС |
| Система температурной компенсации * | 1 компл. | — |
| Примечание: * - поставляется по дополнительному заказу | ||
Методы измерений приведены в разделе 3 «Использование по назначению» в документе 26.51.66-001-85024640-2022 РЭ «Машины координатно-измерительные портальные m.era. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021г. № 472;
Технические условия ТУ 26.51.66-001-85024640-2022 «Машины координатноизмерительные портальные m.era. Технические условия».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
